Тепловентилятор своими руками: инструкция как сделать

Виды калориферов

В зависимости от способа передачи тепла различают электрические и водяные калориферы.

Электрический калорифер

Конструкция такого прибора подразумевает наличие стальных нитей накаливания, либо спиралей из металлической проволоки. При прохождении тока, металлические элементы оказывают ему определенное сопротивление, что приводит к преобразованию электрической энергии в тепловую.

Среди достоинств электрических калориферов отметим:

  • Простоту расчета необходимой мощности прибора.
  • Доступность и сравнительно невысокую стоимость.
  • Легкость установки и подключения.
  • Малые перепады давления.

Существует и ряд недостатков. Так, в раскаленных металлических нитях создается большая инерция. Это способно привести к перегреву устройства и даже его выходу из строя. Неправильное обращение с прибором зачастую становится причиной пожара. Чтобы противостоять этому явлению, электрические калориферы оснащаются дополнительной защитой от перегрева.

Другой отрицательный момент – низкая экономичность. Затраты на эксплуатацию электрических калориферов на порядок превышают аналогичный показатель для водяных устройств, в которых потребление электричества сведено к минимуму.

Водяной калорифер

Благодаря многочисленным преимуществам калориферы такого типа получили гораздо большее распространение, нежели электрические.

К явным достоинствам водяных калориферов относят:

  • Быстрый нагрев воздуха в помещении.
  • Доступность элементов конструкции.
  • Возможность сборки и монтажа устройства собственными силами.
  • Простоту в ремонте и обслуживании.
  • Экологичность устройства.
  • Длительный срок службы.
  • Экономичность.

Водяные калориферы включают следующие детали и узлы:

  • вентилятор;
  • теплообменник;
  • циркулярный насос (не требуется при подключении к системе центрального отопления);
  • трехходовой клапан;
  • блок управления.

Обязательным элементом конструкции водяного калорифера является узел обвязки, который отвечает за подачу горячей воды на теплообменник.

Помимо этого, калориферы различаются по форм-фактору. Форма воздуховода может быть круглой или прямоугольной. На эксплуатационные качества и стоимость устройства это не оказывает сколько-нибудь серьезного влияния. Главное условие – калорифер должен оптимально встраиваться в систему.

Общие рекомендации по созданию устройств

В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели.

Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.

При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:

  1. Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
  2. Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
  3. Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.

Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве

Немаловажное значение имеет и безопасность устройства. А потому независимо от способа отопления в гараже необходимо оборудовать систему вентиляции

Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека.

Это интересно: Вакуумные радиаторы отопления: устройство, преимущества, монтаж

Применение самодельных тепловентиляторов

Электрические модели могут отапливать малые площади, тогда как водяной их аналог используется для обогрева помещений с большой кубатурой, но возможно понадобится несколько приборов, чтобы распределить тепло равномерно.

Если по приезду на дачу нужно сразу отопить одну из ее комнат, то тепловентиляторы справятся с этой задачей быстрее других отопительных приборов. Его можно использовать также для отопления подвалов и цокольных этажей, тех комнат, где наблюдается повышенная влажность. Самодельные приборы смогут существенно снизить ее уровень и нужный период времени поддерживать стабильную температуру в помещении.

Тепловентилятор на 12 В

Для локального обогрева небольшого помещения может пригодиться самодельный прибор, который можно изготовить из подручных материалов за считанные часы. Буквально за несколько минут такой обогреватель прогреет центр комнаты.

Очевидные преимущества: простота сборки, экономичность и доступность материалов.

Важно: есть у тепловентилятора на 12 В и очевидный недостаток — в процессе работы прибор сжигает кислород и даже иногда может производить неприятный запах. Такой тепловентилятор — настоящая находка для автомобилистов

Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась. Важно позаботиться о том, чтобы нагревательный прибор потреблял не более 20% от силы тока, на которую рассчитан электрогенератор авто. Такое соотношение защитит электросистему от перегрузки

Такой тепловентилятор — настоящая находка для автомобилистов. Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась

Важно позаботиться о том, чтобы нагревательный прибор потреблял не более 20% от силы тока, на которую рассчитан электрогенератор авто. Такое соотношение защитит электросистему от перегрузки

Важно: в процессе работы тепловентилятор довольно интенсивно нагревается. Поэтому, если вы планируете включать его в машине, то позаботьтесь о надежной фиксации агрегата

В противном случае электрообогреватель во время движения может упасть и травмировать водителя, пассажиров, или даже спровоцировать возгорание в салоне.

Перед началом работы позаботьтесь о том, чтоб у вас под рукой были следующие компоненты и инструменты:

  • блок питания от ПК,
  • любая кафельная плитка (1 штука),
  • болты и гайки М5, 8 пар,
  • нихромовая проволока,
  • электропровод с вилкой,
  • ножовка,
  • паяльник,
  • гаечные ключи,
  • дрель,
  • плоскогубцы,
  • отвертка (крестовая).

Пошаговый алгоритм сборки обогревателя будет выглядеть следующим образом.

  1. Необходимо разобрать блок питания. Снимите с него крышку, открутите плату, кулер. Избавьтесь от разъемов, переключателей. В противном случае миниатюрный обогреватель будет издавать неприятный запах нагретой пластмассы во время работы.
  2. Подготовьте нагревательные спирали, намотав нихромовую нить на любой предмет цилиндрической формы. Подбирайте длину спирали с учетом сопротивления, указанного в схеме.
  3. С помощью ножовки следует отрезать от кафеля небольшой фрагмент. Просверлите в нем дырки. Плитка будет играть роль подставки для нагревательных спиралей.
  4. Необходимо присоединить спирали к плитке и соединить их проводами последовательно или параллельно.
  5. Финальный шаг — сборка тепловентилятора. Верните кулер на его место в блоке питания, установите перед ним плитку с монтированными на нее нихромовыми спиралями. Теперь можно подключить провода.

Совет: миниатюрный тепловентилятор желательно дополнить плавким предохранителем.

Обратите внимания на следующие детали: в принципе, в таком мини-обогревателе можно использовать и один нагревательный элемент, однако вариант с двумя спиралями позволяет эффективно регулировать температуру. Если спирали будут подключены параллельно, то прибор продолжит работать, даже если одна из них перегорит.

Важно: нихромовые спирали не должны касаться других деталей тепловентилятора (кроме кафельной плитки). Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками

Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками.

Вентиляция и выход влажного воздуха

Теплый влажный воздух в процессе нагрева должен куда-то выходить из шкафчика. Для этого сверху вырезается отверстие (d-100мм) и туда вставляется пластиковая труба.

Хотите обойтись без пластика и трубы, сделайте по периметру не одно, а три отверстия меньшего диаметра (35мм).

Только желательно все эти отверстия не оставлять открытыми, а приспособить туда какую-нибудь защитную решетку или сеточку от мух и насекомых.

Но все же как показывает опыт эксплуатации, с одним отверстием в виде трубы удается поддерживать более стабильный температурный режим, чем с тремя.

Вся сырость, запах и пар через эту вытяжку будут уходить на улицу. В процессе сушки не забывайте менять местами поддоны, потому что нижний ряд из-за непосредственной близости тепловентилятора сушится гораздо быстрее.

При большом урожае переработать его относительно маленькой заводской сушаркой, весьма нетривиальная и нудная задача. А с помощью такого объемного шкафа вы это сделаете быстро и с удовольствием.

Производители тепловентиляторов

Ballu – компания, которая производит кондиционеры, вентиляторы, обогреватели: масляные, инфракрасные, а также другое тепловое оборудование. Головной офис располагается в Китае.

Предоставляет стандартную гарантию на тепловые вентиляторы, на тепловые пушки действует гарантия до 3 лет.

  • Bork – одна из самых преуспевающих российских компаний по производству техники. Основная ее специализация – мелкие бытовые и кухонные приборы: кухонные комбайны, электросушилки, свч печи и др. Продукцию Bork причисляют к элитному классу качества.
  • De’Longhi – итальянская компания, один из крупнейших мировых поставщиков бытовой техники; производит продукцию среднего (но не бюджетного) класса качества. Заводы устроены в трех странах, в том числе в России.

  • Electrolux – крупная шведская компания, изготавливающая бытовую технику. Продукция высокого и бюджетного класса.
  • Polaris – компания международного характера, которая производит бытовую технику всех областей: от газовых зажигалок до радиаторов и тепловентиляторов.
  • Scarlett – производитель, который очень популярен в России и СНГ. Компания предоставляет как базовую, так и продукцию высокотехнологичного уровня с широким применением.

Supra – производитель зарекомендовал себя в производстве телевизоров, кондиционеров и тепловентиляторов. Также известен большим выбором техники для автомобилей.

Реклама от спонсоров: // // //

Подводка коммуникаций

  Необходимо учесть, что теплотрасса, должна обеспечить необходимое сечение (диаметр должен соответствовать техническим требованиям). И ещё, должен быть обеспечен необходимый проток теплоносителя, через тепловентилятор. Если диаметр труб и температура теплоносителя будет достаточными, но скорость движения (протока) очень слабой, это отрицательно скажется на тепловой мощности прибора!

  Также, продумайте, как подвести электропитание, цепи управления. Просчитайте необходимые расстояния, для закупок нужного метража электропровода.

  И ещё один момент. Убедитесь, что стена (или потолок), на которой будет закреплён тепловентилятор, достаточной прочности, выдержит нагрузку.

Классификация устройств

Одним из вариантов считается деление по сфере применения:

  • промышленные – высокопроизводительные установки, рассчитанные на круглосуточную эксплуатацию и обладающие улучшенными характеристиками;
  • бытовые – недорогие и компактные экземпляры, используемые в домах и квартирах.

Основным признаком, по которому классифицируются все аппараты, считается способ монтажа. Оборудование делится на две группы: стационарное и мобильное.

Стационарные

Такая техника предполагает основательный крепеж. Ее нельзя в момент переместить и зачастую придется провести подготовку места установки.

Зато эта категория электрообогревателей, как правило, отличается увеличенной мощностью и расширенным функционалом. Потому объект допустимо применять даже в качестве единственного отопительного прибора.

Еще такая система безопаснее, поскольку нет вероятности опрокидывания или попадания внутрь случайного предмета.

Как правило, эти образцы оснащаются дистанционным управлением через пульт. Иначе придется залезать на стул или стремянку и вручную регулировать настройки.

Есть два варианта стационарного монтажа.

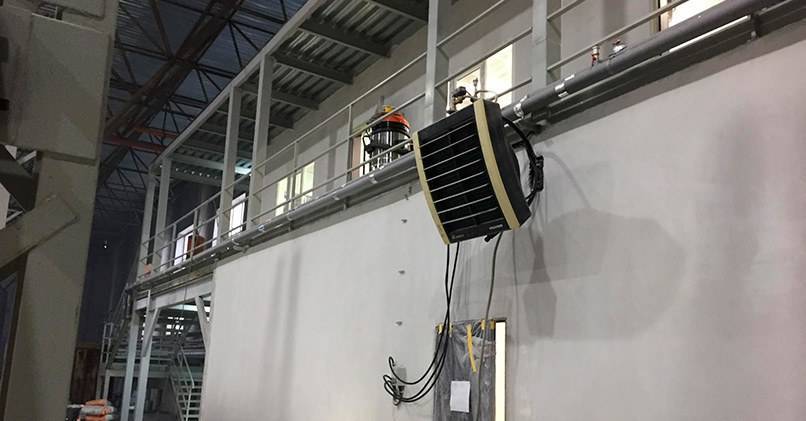

Настенный

По внешнему исполнению напоминают кондиционер. Некоторые модели оборудуются поворотными шторками, и тогда возможно направлять струю туда, куда вам необходимо. Но большинство подают поток не в сторону, а строго вниз.

Их часто ставят для создания тепловой завесы над дверями. Они обогревают и не дают холоду с улицы проникнуть внутрь. Особенно актуально это в организациях с большой проходимостью: магазинах, больницах, школах и т. д.

Потолочный

Как понятно из названия, такие экземпляры крепятся к потолку, а значит, потребуются усилия при монтаже. Зато обогреватели направляют теплые массы во все стороны и согревают даже огромное помещение.

Мобильные

Благодаря маленьким размерам и весу их легко перемещать. Также приспособление позволяет задать направление потоку тепла и быстро прогреть, например, кровать. Это лучший выбор для квартиры в случае отопления на небольшой период.

Среди всего многообразия выделяются две группы устройств.

  1. Напольные – имеют разнообразную конструкцию: кубическую, в виде колонны, горизонтальный цилиндр.

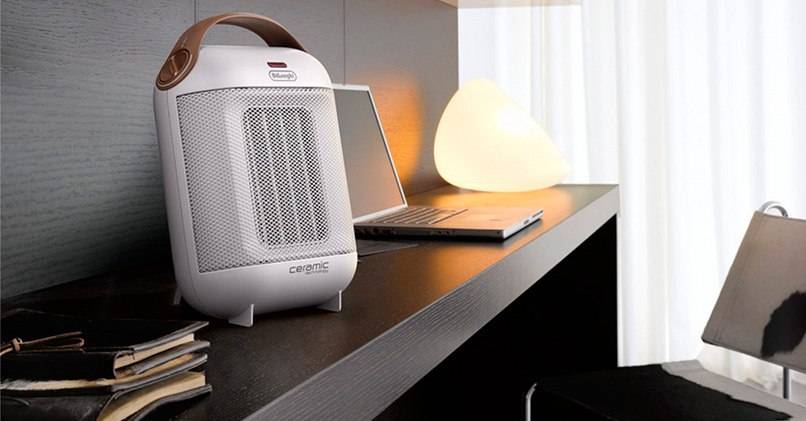

  2. Настольные – отличаются самыми маленькими размерами и весом. Бывают в горизонтальном и вертикальном исполнении.

Правила выбора тепловых вентиляторов

Покупка отопительного прибора зависит от требования к температуре, регулярности нахождения в помещении. Выбирать тепловентилятор лучше всего с учетом технических характеристик и стоимости прибора.

При определении типа агрегата обращают внимание на показатели:

  • потребляемая мощность;
  • вид термоэлемента;
  • число дополнительных функций;
  • режим функциональности.

Выбираются домашние устройства небольшой мощности. Промышленные агрегаты рассчитываются на обогрев больших помещений. В техническом паспорте указываются характеристики, с помощью которых выбирается оптимальная модель без переплаты за ненужные функции.

Мощность

В домах со старой проводкой нельзя включать мощные приборы

Домашние тепловентиляторы характеризуются мощностью 0,8 – 3,0 кВт и применяются для комнат площадью 10 – 20 м2. Если прибор дополняет основное водяное отопление, достаточно выбрать показатель 1 – 1,5 кВт.

Маломощные устройства (0,8 – 1,2 кВт) используются в таких случаях:

  • в строении старая проводка с алюминиевыми проводами и перегрузка электросистемы грозит пожаром;
  • дом имеет несколько комнат и приборы нужно включать в каждой;
  • маленький размер комнаты.

Нагревательный элемент

Спиральный тепловентилятор

Нихромовая проволока используется в приборах давно и представляет дешевый тип обогревателя, достигает +800°С. Спираль часто перегорает, является пожароопасным элементом, поэтому устройство требует контролирующего датчика перегрева.

ТЭН перегорает реже, т. к. нагревается до +450°С, пыль в воздухе не сгорает, поэтому нет неприятного запаха. Цена тепловых вентиляторов с ТЭНом выше спиральных, но они безопаснее. В керамических агрегатах нагреватель выполнен из полупроводников, покрытых защитным слоем. Температура находится в пределах +100 – +150°С, а крыльчатка располагается сзади элемента, что дает равномерное охлаждение.

Режимы работы

Каждая модель имеет несколько режимов функциональности. Одни выставляются при работе в межсезонье для создания комфорта, другие являются идеальным вариантом в морозные дни.

Разновидности режимов:

  • показатель ½ мощности обозначается на панели одной точкой или цифрой 1;
  • работа в полную силу выбирается переводом тумблера на 2 точки или цифру 2;
  • вентиляция осуществляется, когда ручка переведена в начальное положение.

Третья позиция выбирается летом при проветривании комнаты. Переключение тумблера означает изменение скорости оборотов крыльчатки, координацию нагревания, автоматическое поддержание выбранных показателей.

Дополнительные функции

Термостат тепловентилятора предотвращает перегрев оборудования

Защита от перегревания реализуется термостатом и включается при достижении максимальных значений, тепловентилятор перестает работать на определенное время и охлаждается. Есть реле, которое выключает устройство при падении или перекидывании.

Мощность воздушного потока регулируется выбором скорости вращения вентилятора. Режим выбирается, если обогревается территория, близлежащая к нагревателю без распространения тепла по всей комнате.

Дополнительные функции включают:

  • механизм поворота прибора;
  • подшипники бесшумной работы;
  • термостат;
  • корпус с защитой от капель влаги;
  • увлажняющее устройство;
  • воздушный фильтр;
  • пульт дистанционного набора команд.

Нагревательный прибор из блока питания

Нагревательный прибор из компьютерного блока питания внешне ничем от него не отличается, так как основные элементы — вентилятор и нагревательный элемент — находятся внутри корпуса

Необходимые детали и материалы:

  • старый компьютерный БП;
  • блок питания 12 В (до 300 мА);
  • термопредохранитель;
  • термоусадка;
  • крепеж и провода;
  • паяльник;
  • 3 м нихромовой проволоки;
  • лист стеклотекстолита.

Роль корпуса сыграет старый блок питания ПК, поэтому достаем из него все внутренности, кроме кулера.

Все кроме кулера из блока питания нужно удалить. Для того чтобы разобрать старый блок питания ПК и собрать из него тепловентилятор, необходимы привычные для домашнего использования инструменты — кусачки, ножовка, плоскогубцы и отвертка

Из стеклотекстолита сооружаем каркас для подогревателя. Материал режем ножовкой, а затем отдельные элементы соединяем с помощью паяльника. Подогреватель готовим так: на подготовленный каркас наматываем проволоку в виде спирали и фиксируем ее концы винтами. Винты соединяем проводом. Кабель питания подогревателя оснащаем термопредохранителем, который отключит прибор при перегреве. Перегревом считается момент, когда температура преодолевает порог в +70°С.

Для питания вентилятора в корпус вставляем БП 12 В. Блок питания можно приобрести или сделать самостоятельно. Подключаем вентилятор – при подаче электротока он начинает вращаться. Собираем остальные элементы по схеме и проверяем готовый прибор на работоспособность.

Примерно так выглядит принципиальная схема тепловентилятора, собранного своими руками. Роль силового разъема сыграет выключатель питания нового устройства

Не забываем поместить самодельный тепловентилятор на безопасную огнезащитную подставку или резиновый коврик, чтобы предотвратить возгорание в случае аварийной ситуации.

Вот видите, зная, из чего состоит устройство и как оно функционирует, можно быстро устранить поломку или заменить один из элементов на более модифицированный. Небольшие самодельные приборы работают длительный срок без ремонта и имеют множество применений. Например, вторая модель (из предложенных выше) может использоваться в электрокамине в качестве нагревательного элемента.

  • https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/teploventilyator.html
  • https://vsvoemdome.ru/dom/tovary/kak-vybrat-teploventilyator
  • https://bonus-club.info/teploventilyatory-princip-ustroystv/
  • https://nastroike.com/dom-i-dacha/987-kak-pravilno-vybrat-teploventilyator-dlya-doma-printsip-raboty-osobennosti-konstruktsii-vidy-teploventilyatorov
  • https://aqua-rmnt.com/otoplenie/radiatory/teploventilyator-svoimi-rukami.html

Вентилятор

От строения этого модуля зависит срок службы, уровень производимого шума и необходимость чистки.

Осевой

Похож на пропеллер в привычном для нас понимании. У него имеются 3-8 лопастей, которые изготавливают из пластика или металла. Это простой и бюджетный механизм, поэтому в бытовых вариантах он встречается чаще всего. Еще одно достоинство: деталь не требует ухода и достаточно изредка смазывать ее машинным маслом.

И все бы хорошо, но вот гудят такие изделия сильно. Поэтому включать их в ночное время не очень комфортно.

Радиальный

Такой элемент характерен для плоских горизонтальных обогревателей. Выглядит как колесо, по окружности которого размещены частые параллельные лопасти. Воздух нагнетается за счет центробежного ускорения.

Выдуваемый поток у них ровнее, чем у осевых. Если колесо хорошо сбалансировано, а лопасти смазаны маслом, то и шума создается немного.

Тангенциальный

Имеет цилиндрическую форму и 20-30 крыльев, расположенных параллельно. Он самый производительный и тихий, но из-за особенностей конструкции используется не во всех устройствах. Среди напольных моделей не встречается этот тип в колоннах. А вот в настенных и потолочных экземплярах аксессуар такого типа не редкость. Огорчает только потребность в регулярной чистке.

Основные требования к приборам собственного производства

Предположим, что вы приняли решение самостоятельно изготовить электрический обогреватель. Вне зависимости от того, какой тип отопительного прибора выбран, желательно, чтобы агрегат отвечал следующим требованиям:

  • эргономичность, простота сборки и перевозки,
  • надежность и безопасность,
  • максимальная экономичность,
  • высокая производительность и эффективность,
  • прочность и долговечность,
  • компактность и небольшой вес,
  • доступность материалов, инструментов и конструктивных элементов во время сборки и в случае ремонта.

Важно: считается, что электрические конвекторы, инфракрасные и кварцевые обогреватели в наибольшей степени отвечают вышеупомянутым требованиям. Именно поэтому данные разновидности обогревателей и пользуются наибольшей популярностью среди владельцев жилых и нежилых помещений

Почему стоит обратить внимание на электрообогреватели домашнего производства? Дело в  том, что, покупая фабричный обогревательный прибор, потребитель не всегда остается доволен его техническими характеристиками. Самодельные обогреватели обладают следующими достоинствами:

Самодельные обогреватели обладают следующими достоинствами:

Несмотря на все вышеперечисленные преимущества, электрический обогреватель нельзя назвать идеальным прибором, ведь у него есть одно спорное качество — это безопасность. Помните, что любой самодельный бытовой электроприбор нуждается в тщательном тестировании перед регулярным использованием!

Тепловая пушка направленного действия

Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме

Для сборки понадобятся:

  • кусок фанеры 16 мм толщиной;
  • вентилятор (канальный);
  • регуляторы температуры и оборотов;
  • нагревательный элемент PBEC (2,2 кВт);
  • крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
  • колесики.

Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.

Основание из фанеры выбрано не зря: оно легкое, плоское, а главное — не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств

Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.

Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут — они не разрушают фанеру

В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.

Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы

В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.

Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах

Для удобства пользования к основанию из фанеры прикручиваем колесики.

Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес

Ну вот и все — самодельная тепловая пушка готова.

Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов

Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.

Производители тепловентиляторов

Ballu – компания, которая производит кондиционеры, вентиляторы, обогреватели: масляные, инфракрасные, а также другое тепловое оборудование. Головной офис располагается в Китае.

Предоставляет стандартную гарантию на тепловые вентиляторы, на тепловые пушки действует гарантия до 3 лет.

  • Bork – одна из самых преуспевающих российских компаний по производству техники. Основная ее специализация – мелкие бытовые и кухонные приборы: кухонные комбайны, электросушилки, свч печи и др. Продукцию Bork причисляют к элитному классу качества.
  • De’Longhi – итальянская компания, один из крупнейших мировых поставщиков бытовой техники; производит продукцию среднего (но не бюджетного) класса качества. Заводы устроены в трех странах, в том числе в России.

  • Electrolux – крупная шведская компания, изготавливающая бытовую технику. Продукция высокого и бюджетного класса.
  • Polaris – компания международного характера, которая производит бытовую технику всех областей: от газовых зажигалок до радиаторов и тепловентиляторов.
  • Scarlett – производитель, который очень популярен в России и СНГ. Компания предоставляет как базовую, так и продукцию высокотехнологичного уровня с широким применением.

Supra – производитель зарекомендовал себя в производстве телевизоров, кондиционеров и тепловентиляторов. Также известен большим выбором техники для автомобилей.

Реклама от спонсоров: // // //

ТВ-антенна для дачи. Антенна на дачу для телевизора

Дельта H1381AF

Участки располагаются от города на разных расстояниях 10 км, 50 км и больше, а от телевышки расстояние может быть еще больше и составлять 100 — 150 км. Это значительное удаление и для устойчивого приема цифрового телевидения на даче нужна активная антенна.

Начну пожалуй с того, что стабильный прием на расстояниях до 30 км могут обеспечить пассивные антенны, а чтобы обеспечить стабильный прием и летом и зимой на больших расстояниях, нужно использовать более мощную с усилителем, а для холмистой местности, а также сверх дальнего приема, еще и подымать ее повыше используя мачту.

Для передачи сигнала в цифровом ТВ используется дециметровый диапазон (ДМВ) с частотами 470 — 862 МГц (21-69 каналы), поэтому при выборе антенны для дачи нужно ориентироваться именно на них. Однако не стоит упираться только в этот тип, для приема стандарта DVB T2 применимы и всеволновые (широкополосные), способные принимать как дециметровый диапазон так и метровый 48 — 230 Мгц.

Дециметровая антенна для приема dvb t/t2

Современные антенны изготавливаются из стали или алюминия и имеют рабочий диапазон температур от -50 до +50 градусов с защитой от внешних воздействий (снег, дождь). Металлическая тяжелее, но в отличии от алюминиевых надежнее к деформациям. Формы их различны, но наиболее эффективна, проверенная так сказать временем широкополосная  антенна МВ/ДМВ — волновой канал. Такая антенна на дачу для приема цифрового ТВ самый лучший вариант.

Самые распространенные на сегодняшний день антенны «Дельта» и » Локус». Они имеют различные коэффициенты усиления (измеряется в  децибелах, Дб) или регулируемый, поэтому необходимо смотреть их характеристики. Нужно понимать, что сама ан-на имеет собственное усиление, так же как и усилитель.

Предлагаемые продавцами цифровые антенны и усилители не более чем рекламный трюк. Усилители, если это не какой-то особенный, по своему назначению просто усиливают сигнал, в данном  случае телевизионный, во всем диапазоне частот ТВ вещания. В случае с антеннами обозначение их как цифровые значит, что они способны принимать дециметровые волны.

Если бы проводился рейтинг ТВ антенн, то пожалуй я бы отдал первое место фирме «Дельта». Лучшими считаю их по праву, так как обеспечивают не только большее усиление, но и качество.

При установке антенны на мачте используйте обязательно заземление, даже если металлическая мачта стоит на земле. Это поможет стекать статическому электричеству в землю во время грозы (и конечно при попадании молнии), что предотвратит выход из строя усилителя. Заземление решетки (рефлектора) польской антенны улучшает ее характеристики, так как она отражает сигнал обратно на вибраторы, что усиливает его.

Если вы намерены сделать активную антенны самостоятельно, то в «сети» можно найти множество различных решений, даже из пивных банок, вопрос только в том будут ли они эффективно работать и советую не тратить время, не так уж они и дороги. Например, недорогая так называемая «польская» для приема цифрового телевидения на даче, при дальности до 100 — 120 км, будет самое то.

Усилители для антенны

В «польских» всеволновых антеннах применяются усилители SWA имеющие различное усиление их вам нужно приобретать отдельно, в зависимости какая удаленность от вышки. С ориентироваться можно по предлагаемой таблице:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
