Обзор модельных рядов панельных радиаторов Prado

Выпускаемые модельные ряды

Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто

Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы

Classic с боковой подводкой

Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет. Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.

Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.

Universal с нижней подводкой

Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.

Технические характеристики Тойота Прадо 150

В 2009 году дизельная версия автомобиля комплектовалась только одним вариантом мотора – 173-сильным турбодизелем. Производительность двигателя – 173 л.с., средний расход в комбинированном режиме – 8,1 литра. Время разгона до сотни – 11,7 с. Мотор комплектовался коробкой «автомат» и полноприводной трансмиссией.

В 2013 году на рынке появилась Прадо 150 дизель 2.8. Параметры нового мотора – мощность 177 л.с., время разгона – 12,7 секунд, средний расход дизтоплива – 7,4 литра на 100 км. Второй мотор остался прежним – трёхлитровым с производительностью 173 л.с. В 2017 году производитель снова оставил только один вариант силового агрегата – на это раз уже 2,8-литровый.

Первые версии дизельного Прадо получили багажник объёмом 621 литр для пятиместной версии и возможностью загрузить до 1,934 куб. м при складывании второго ряда кресел. У семиместных версий те же цифры равны 104 и 1833 литрам, соответственно. Параметры багажника следующих поколений не менялись. Дорожный просвет у версии 2009 года был равен 220 мм, у остальных Prado 150 – 215 мм.

Технические характеристики и сфера применения

Радиаторы Prado изготавливают из стальных сплавов, а они подвержены коррозийным процессам, поэтому их можно использовать только при обустройстве систем теплоснабжения закрытого типа. В этом случае они прослужат достаточно долго.

Если предполагается замена системы отопления в многоквартирном доме, прежде всего, нужно обратиться в эксплуатационную организацию для уточнения ее параметров. От состояния, в котором она находится, зависит выбор типа отопительных агрегатов для квартиры.

Многоэтажные здания в настоящее время снабжают теплом согласно разным схемам. Если дом подключен в соответствии с независимым вариантом или имеется индивидуальная система подготовки воды, тогда можно монтировать батареи из любого металла, в том числе и из стального сплава.

В случае, если система теплоснабжения зависимая, это означает, что строение подсоединено напрямую, тогда следует уточнить качество и состав теплоносителя.

Радиаторы Прадо из стальных сплавов допускается использовать в отопительных конструкциях, имеющих определенные параметры:

  • температура воды не более 120 градусов;
  • при толщине материала 1,2 миллиметра рабочее давление должно составлять 0,9 Мпа, а при 1,4 миллиметра- 1,0 Мпа;
  • требуемое опрессовочное давление при использовании стали толщиной 1,2 миллиметра– 1,25 Мпа, а при 1,4 миллиметра- 1,5 Мпа;
  • необходимое давление на разрыв, если толщина листа 1,2 миллиметра– 2,25 Мпа, а 1,4 миллиметра- 2,5 Мпа;
  • для рабочей среды водородная активность должна находиться в диапазоне от 8 до 9,5, но лучше, если 8,3 — 9.

Немаловажное значение имеет количество различных примесей в теплоносителе. Если на стояке имеются фильтры и грязевики, то обычно их количество небольшое

В случае прямого подключения к центральной теплоснабжающей магистрали, приобретать панельные радиаторы из стальных сплавов не следует

В случае прямого подключения к центральной теплоснабжающей магистрали, приобретать панельные радиаторы из стальных сплавов не следует.

Причина в том, что вертикально расположенные коллекторы для перемещения рабочей среды имеют настолько узкое сечение, что наличие значительного количества взвешенных частиц приводит к тому, что они забиваются. Поскольку радиаторы Prado являются неразборной конструкцией, в случае нарушения циркуляции теплоносителя предпринять что-либо будет сложно.

Конструкция

Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.


Панельные радиаторы смотрятся неплохо

Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».

В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.

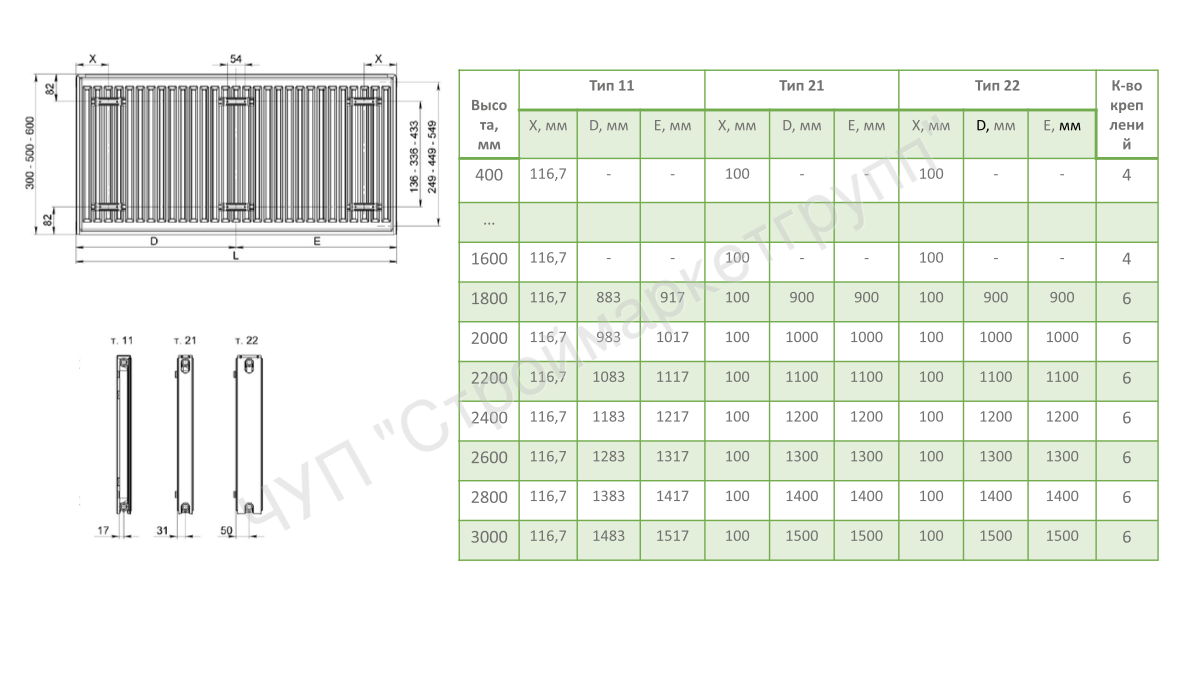

Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.


Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)

Оборудование для установки и подключения

Панельные радиаторы Прадо обладают отличными техническими характеристиками. Они могут работать при повышенном давлении в магистрали, а широкий модельный ряд позволяет подобрать батареи под площадь обогреваемых помещений. В дополнение к ним Прадо выпускает вспомогательное оборудование:

  • Удобные напольные крепления, облегчающие монтажные работы.
  • Термостатические клапаны.
  • Термостатические элементы.
  • Ручные регулирующие клапаны.
  • Клапаны обратного потока.
  • Узлы нижнего подключения.
  • Пластиковые и медные трубы.
  • Редукционные муфты.
  • Соединители прямые, тройные и угловые.
  • Фиксаторы, переходники и многое другое, что необходимо для постройки отопительной системы.

Особенности батарей Prado

Производство

Чтобы получить представление о разглядываемой продукции, прежде всего направляться ознакомиться с изюминками производства, каковые перечислены ниже:

  • Как уже было сказано выше, батареи Прадо изготавливают в фабричных условиях на производственных мощностях . Основным сырьем для устройств отопления помогает высокоуглеродистая сталь не меньше 1,2 — 1,4 мм толщиной. Изготовление радиаторов начинается с нарезки стальных страниц в соответствии с типоразмерам будущих радиаторов.
  • После этого заготовки подвергаются обработке давлением в штамповочной машине, в следствии чего покупают нужный профиль.
  • Две штампованные заготовки свариваются с применением новейших технологий, в следствии чего образуется панель. Радиаторы отопления Прадо, в зависимости от модели, смогут содержать одну, две либо кроме того три такие панели, между которыми привариваются ребра из более узкой стали, что повышает теплоотдачу устройства.

Готовые изделия сначала окрашиваются электропогружным методом, по окончании чего на них наносится устойчивая порошковая краска. Именно поэтому, изделия не только привлекательно смотрятся, но и надежно защищены от коррозии.

Преимущества

Популярность радиаторов Прадо связана со следующими их преимуществами:

  • Низкая масса конструкции, благодаря чему несложно выполнить монтаж своими руками. Причем, кронштейны для крепления весьма эргономичные, единственное, перед тем как установить батарею, направляться ознакомиться со схемой крепления.
  • Действенная теплоотдача и высокая скорость нагрева.
  • Панельные батареи привлекательно выглядят, а благодаря применению качественной краски, они долгое время сохраняют белый цвет.
  • Модели с несколькими панелями снабжают конвекцию воздуха, чем увеличивают эффективность обогрева.
  • Цена достаточно демократичная.
  • Долговечность при соблюдении правил эксплуатации.

Недостатки

Минусы радиаторов Прадо связаны с изюминками конструкции, исходя из этого они характерны всем панельным радиаторам.

В частности, возможно выделить следующие моменты:

  • Устройства не предназначены для применения в централизованных системах отопления, поскольку не выдерживают большое давление и гидроудары, к тому же нуждаются в чистом теплоносителе.
  • Температура теплоносителя не должна быть больше 120 градусов по шкале Цельсия.
  • Инструкция по эксплуатации устройств не рекомендует сливать воду с системы, поскольку это может привести к коррозии в панелей.
  • Невозможность правильной регулировки температуры нагрева кроме того в моделях, оснащенных терморегулятором.
  • На некоторых моделях были отмечены неприятности с лаком.

Само собой разумеется, многие модели современных батарей отопления лишены перечисленных выше недостатков, но, в случае если сравнивать соотношение цена/уровень качества, то радиаторы Prado очевидно побеждают. Единственное, перед приобретением нужно убедиться, что характеристики системы отопления совпадают с чертями радиаторов.

ПОДБОР ТРЕБУЕМОГО ПАНЕЛЬНОГО РАДИАТОРА, РАСЧЕТ ПО ПЛОЩАДИ ПОМЕЩЕНИЯ

Панельный радиатор является эффективным отопительным агрегатом и за счет большой нагреваемой площади имеет повышенную теплоотдачу. Панельные радиаторы имеют широкий диапазон размеров, как по вертикали, от 300 до 900 мм, так и по горизонтали, от 400 до 3000 мм.

В зависимости от размера и типа панельного радиатора меняется и его показатель теплоотдачи, то есть количество отдаваемого тепла радиатором в единицу времени, который измеряется в Ваттах (Вт). Каждый радиатор, помимо маркировки типа и габаритов имеет свой основной показатель – тепловую мощность.

Есть усредненные простейшие формулы расчета требуемой суммарной тепловой мощности для отопления помещений.

Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.

Но существует множество внешних факторов и переменных, влияющих на сумму необходимой тепловой энергии для поддержания комфортной температуры в комнате.

Факторы влияния есть очевидные: высота потолков, количество окон, наличие наружной двери в комнате, теплоизоляция дома – пола, стен и потолков, метод подключения и расположение радиаторов отопления. Но не менее важными факторами будут и роза ветров, верхний и нижний температурные пороги в отапливаемое время года, даже ориентация стен по сторонам света.

В действительности сложно учесть все эти факторы для точного расчета требуемой тепловой мощности и для бытового расчета приняты некоторые правила:

— наличие окна в помещении + 100 Вт;

— наличие наружной двери + 200;

— суммарное влияние всех неучтенных факторов + 20% к полученной сумме требуемой тепловой мощности.

Во второй формуле будем исходить из расчета в 40 Вт на 1 м³ и учета вышеизложенных правил.

К примеру, комната 3 на 6 метров и высотой потолков 3,2 метров, двумя окнами, одно шириной 900 мм, второе — 1200 мм и внешней дверью:

(3 х 6 х 3,2 х 40 + (100 х 2) + 200) + 20% = 3 245 Вт

Итого, 3 245 Вт тепловой энергии радиаторов требуется для обогрева нашей комнаты.

3 245 / 2 окна и получаем среднюю тепловую мощность на один радиатор, равную 1 622 Вт

Конечно, можно установить под каждое окно в комнате по одному радиатору Airfel 500×900, тип 22 с тепловой мощностью 1704, но для достижения максимального эффекта необходимо учесть и размеры оконных проёмов.

Касаемо установки самих радиаторов, необходимо следовать некоторым правилам. Например, при наличии окон в комнате, как во втором примете, радиаторы нужно устанавливать на стене под окнами, чтобы конвекционный поток нагретого воздуха создавал тепловой щит. Также радиатор должен быть равен минимум 80% от ширины оконного проема.

А теперь, воспользовавшись таблицей отдаваемой тепловой мощности и учитывая количество окон в комнате и их ширину проемов, подберем панельный радиатор, отвечающий нашим требованиям:

Выпускаемые модельные ряды

Стальные батареи отопления Прадо представлены на рынке несколькими модельными рядами. Их всего четыре, поэтому никаких мук выбора не будет – всё предельно легко и просто

Для эксплуатации в детских комнатах и зданиях медицинского назначения рекомендуется обратить внимание на гигиенические образцы

Classic с боковой подводкой

Радиатор Prado Classic станет надёжным и недорогим решением для обогрева вашего дома, гарантия на оборудование составляет 10 лет.

Серия Classic характеризуется боковой подводкой теплоносителя и оснащается защитными боковыми элементами и верхней решёткой. Данные радиаторы могут эксплуатироваться при температуре до +120 градусов и давлении до 9 атмосфер. Сфера применения – обогрев зданий любого назначения (от жилых до промышленных). Серия включает в себя следующие типы – 33, 30, 22, 21, 20, 11 и 10, высота – 300 и 500 мм, длина – от 400 до 3000 мм.

Тепловая мощность составляет от 210 до 4874 Вт для моделей высотой 300 мм и от 324 до 7656 Вт для образцов высотой 500 мм. Способы подключения – боковое, нижнее боковое или диагональное, в том числе с применением термостатических клапанов.

Universal с нижней подводкой

Данный модельный ряд от компании Прадо включает в себя радиаторы 10, 11, 20, 21, 22, 30 и 33 типов. Высота корпусов составляет 300 или 500 мм, длина – от 400 до 3000 мм. Максимальная эксплуатационная температура для модельного ряда составляет +120 градусов при давлении в контуре не выше 9 атмосфер. Отличие от предыдущей линейки – нижняя подводка, удобная в тех случаях, когда трубы отопительной системы утоплены в полы. По остальным характеристикам оба модельных ряда схожи вплоть до мелочей.

Автоматические терморегуляторы

Существует более совершенный тип регуляторов для батарей, способный реагировать на температуру воздуха в помещении и автоматически варьировать степень нагрева радиатора. В этом случае изменение диаметра проходного сечения клапана, дозирующего объем поступающей жидкости, происходит по сигналу температурного датчика.

p, blockquote 19,1,0,0,0 –>

Автоматические регуляторы тепла делятся на два вида:

p, blockquote 20,0,0,0,0 –>

  • термостатические;
  • электронные.

В следующем видео можно наглядно познакомиться с принципом работы термостата.

p, blockquote 21,0,0,0,0 –>

p, blockquote 22,0,0,0,0 –>

Двигатели

Моторы Prado рядные или вида V, с 4 и 6 цилиндрами. Типы двигателей:на бензине, дизельные. Эксплуатационные показатели зависят от модели.

Автомобили 70 серии выпускали с дизельным двигателем с объемом в литрах 2,4 (85 л. с.) и 3,0 (130 л. с.). Турбированный моторы имели 4 цилиндра.

Серия 90 выпускалась с 6 видами двигателей.

  • 2 бензиновых — с объемом 2,7 л и 3,4 л. Мощность 150 и 185 л. с. соответственно.
  • 4 дизеля — турбированные, с объемом 2,8 (91 л. с.) и 3 л (97, 170, 173 л. с.).

Поколение 120 оснащалось бензиновыми двигателями 4 видов, 2 типами турбинных дизельных, 1 атмосферным мотором на дизеле.

  • Бензиновые имели мощности 150 и 160 л. с. для объема 2,7 л, 185 л. с .на 3,4 л, 249 л. с. на 4-х литровый объем.
  • Дизельные с турбонаддувом были 3 литровые, с мощностью 163 и 166 л. с.
  • Атмосферный мотор на 3 л (95 л. с.).

Под капотами внедорожников последней серии находятся моторы 3 видов:

  • атмосферный 2,7 л, мощность 163 л. с., с 4 цилиндрами и конструкцией многоточечного (распределительного) впрыска;
  • турбированный 2,8 л на 177 л. с., установлен Common Reil и интеркуллером, дизельный;
  • V6 турбированный 4,0 л и 282 л. с., топливо впрыскивается по распределительной системе.

Панельные радиаторы «Прадо» — российские стальные батареи

Панельные радиаторы Prado (Прадо) — производятся в России на Ижевском ОАО НИТИ «ПРОГРЕСС». Они могут эксплуатироваться в одно- и двухтрубных системах с принудительной циркуляцией (с насосами). Могут использоваться для централизованного или индивидуального отопления. Температурный режим — любой, в том числе и низкотемпературный.

Конструкция

Батареи «Прадо» — это панельные отопительные приборы. Они состоят из двух штампованных заготовок, которые формуются под прессом из стального листа. Стандартная толщина листа 1,2 мм, по заказу изготавливаются модификации из стали 1,4 мм толщины (в названии модели присутствует буква «Т»). При штамповке формуются два горизонтальных канала — вверху и внизу, и вертикальные — по 3 штуки на 10 см длины.

Панельные радиаторы смотрятся неплохо

Вдоль вертикальных каналов две заготовки соединяются точечной сваркой (сварка производится с тыльной стороны и на лицевой панели не видна). Затем сплошным швом свариваются по периметру. Для увеличения теплоотдачи к тыльной стороне такой панели могут навариваться ребра, сформованные из стального листа толщиной 0,4-0,5 мм. Форма ребер напоминает букву «П».

В зависимости от количества панелей и наличия или отсутствия между ними дополнительных пластин с оребрением, панельные радиаторы одного размера имеют разную тепловую мощность, а также глубину и вес. Количество панелей и дополнительных конвективных ребер отображается в названии отопительного прибора. Тип 10 означает, что присутствует только одна панель с теплоносителем, тип 20 — две панели, 11 и 21 — одна и два панели с одним рядом ребер. Максимальное количество и панелей и ребер — 3.

Высота стальных радиаторов Prado — 300 мм и 500 мм, ширина от 400 мм до 3000 мм, глубина зависит от типа и изменяется от 72 мм до 174 мм.

Типы панельных стальных радиаторов и их краткое описание (Кликните по картинке для увеличения ее размера)

Ассортимент

Выпускается три линейки отопительных приборов:

  • Prado Classic (Прадо Классик) — радиаторы с боковыми стенками и верхними решетками для выпуска нагретого воздуха. Подключение — боковое, диаметр резьбы G ½.
  • Prado Universal (Прадо Универсал) имеют два варианта подключения. В каждой батарее есть четыре боковых входа, и нижнее подключение. Все патрубки диаметром ½”. Нижнее подключение может быть в правом и левом исполнении. Также радиаторы этой линейки поставляются укомплектованными встроенным термостатом.
  • Prado Classic Z и Prado Universal Z — варианты без кожухов и дополнительных ребер, боковых и верхних крышек. Их называют еще санитарными, так как они удовлетворяют санитарным нормам для медицинских учреждений (нет ребер и крышек, потому их легко мыть).

В стандартном исполнении все радиаторы изготавливаются из стали толщиной 1,2 мм, в модификациях из 1,4 мм в названия добавляется буква «T». Например, Prado Classic Т, Prado Universal Z Т.

Это модель • Prado Universal с терморегулирующим вентилем

Прадо Классик использоваться могут в системах с любым типом разводки, «Прадо Универсал» предназначены для использования в двухтрубных системах. Они оснащены термостатом с большим гидравлическим сопротивлением. Для установки в однотрубные системы необходим специальный терморегулятор с малым гидравлическим сопротивлением. Если вы планируете установить прибор подобного типа в однотрубную систему, приобретайте вариант «Классик» и ставьте термостат с большим проходным сечением.

Область применения и технические характеристики

Панельные радиаторы «Прадо» изготавливаются из стали, а она подвержена коррозии. Потому устанавливать их можно только в системах закрытого типа. В таких системах стальные батареи хорошо себя проявляют и служат долго.

Планируя замену отопления в многоэтажных домах, необходимо в первую очередь уточнить в эксплуатационной организации параметры системы для вашего дома. От ее состояния зависит тип отопительных приборов, которые вы можете поставить в своей квартире.

Сегодня многоэтажки отапливаются по нескольким схемам. Если дом подсоединен по независимой схеме или имеется собственная система водоподготовки, то установить можно радиаторы из любого материала, в том числе и из стали. Если система зависимая, и дом подключен напрямую, то необходимо уточнить параметры теплоносителя и его качество.

Вид сверху

Стальные радиаторы Prado могут устанавливаться в системах со следующими показателями:

Почему выгодно делать тёплые полы?

Основное преимущество тёплых полов от всех остальных видов отопления заключается в том, что они скрыты от глаз и идеально подходят для семей, где есть маленькие дети. Кроме того, что малыши могут безопасно для здоровья ползать, они не обожгутся об источники тепла, которые надёжно спрятаны под финишным покрытием. По помещению, где установлены тёплые полы, не «гуляют» сквозняки.

Тёплые полы снижают расходы на отопление в домах с очень высокими потолками, где сложно рационально организовать отопление всего объёма помещения. В квартирах, которые находятся на первом этаже, над сырыми холодными подвалами, тёплые полы обеспечат комфортный микроклимат.

Кроме того, они не сушат воздух, а это особенно ценят чувствительные люди, склонные к аллергии. Когда тёплые полы являются автономным видом обогрева, они выручат в холодные дни межсезонья. Керамическая плитка даже при самой хорошей системе отопления остаётся холодной, и здесь выручит применение тёплых полов.

Таким образом, решение смонтировать тёплые полы идёт во благо здоровью членов семьи

Важно выбрать, какую систему лучше применить

Область применения

Читая отзывы об описываемой продукции можно найти негативные комментарии, описывающие минусы устройств. Но следует отметить, что большинство проблем при эксплуатации подобных устройств связано с несоблюдением рекомендаций производителя

Именно поэтому важно знать обо всех особенностях радиаторов и условиях их эксплуатации. Это позволит значительно увеличить срок их использования. Описываемые изделия предназначены для подключения к одно- или двухтрубным системам отопления

Они могут подключаться как сбоку, так и снизу. Они имеют следующие характеристики:

Описываемые изделия предназначены для подключения к одно- или двухтрубным системам отопления. Они могут подключаться как сбоку, так и снизу. Они имеют следующие характеристики:

  1. Толщина металла составляет 1,2 мм. Некоторые типы описываемых устройств могут иметь толщину 1,4 мм.
  2. Изделия рассчитаны на рабочее давление от 0,9 до 1 МПА. Это зависит от толщины металла.
  3. Температура теплоносителя при использовании таких устройств может достигать 120 градусов.

Следует учитывать, что водородная активность теплоносителя должна находиться в пределах от 8 до 9,5 Ph. Так как сталь подвержена появлению ржавчины, использовать описываемые изделия можно только в помещениях. Такие радиаторы устанавливаются только в системах с циркуляцией теплоносителя.

Важно помнить о том, что если в теплоносителе имеются примеси, это может привести к быстрому засорению изделий. При возникновении такой проблемы произвести чистку практически невозможно, так как радиаторы являются неразборными. Стоит помнить о том, что основной причиной появления ржавчины в радиаторах является ежегодный слив воды

При установке описываемых конструкций такие периоды могут стать причиной быстрого разрушения металла

Стоит помнить о том, что основной причиной появления ржавчины в радиаторах является ежегодный слив воды. При установке описываемых конструкций такие периоды могут стать причиной быстрого разрушения металла.

Радиаторы отопления «Prado»

Стальные радиаторы отопления – это уникальный продукт, сочетающий европейский дизайн и качественную окраску. Стальные панельные радиаторы PRADO не скопированы с западных образцов, а разработаны крупнейшим российским специалистом в области систем отопления В. И. Сасиным.

Стальные панельные радиаторы PRADO обладают целым рядом неоспоримых преимуществ перед традиционными чугунными, иногда называемыми «батареи отопления». Наша продукция поставляется окрашенной в комплекте с заглушками, кранами Маевского, термостатическими клапанами и кронштейнами крепления. Радиаторы PRADO окрашиваются методом электропогружного анафореза с окончательным нанесением порошкового покрытия, после чего упаковываются в пленку, исключающую появление сколов и царапин при перевозке и установке. Радиаторы устанавливаются и функционируют непосредственно в пленке, удаляемой лишь по завершении всех отделочных работ. Низкая масса радиаторов PRADO по сравнению с чугунными при равном тепловом потоке, позволяет резко сократить затраты на их перевозку, а также допускает монтаж на гипсокартон.

Широкая номенклатура типоразмеров наших радиаторов удовлетворит самого взыскательного заказчика. В настоящий момент производятся стальные радиаторы 6 типов высотой в 300 и 500 мм и длиной от 400 до 3000 мм с шагом по длине в 100 мм, что позволяет при проектировании системы отопления подобрать отопительный прибор, который с крайне высокой точностью отвечает запросам потребителя как по мощности, так и по площади теплоотдачи. Продукция «НИТИ «ПРОГРЕСС» может устанавливаться в двухтрубных и однотрубных, гравитационных и насосных системах отопления с боковым или нижним подводом теплоносителя.

Радиаторы PRADO c нижним подводом теплоносителя оснащаются термостатическими клапанами фирмы Danfoss. Использования радиаторов Prado c термостатическими клапанами позволяет автоматически регулировать температуру для создания комфортной атмосферы в помещении. Низкая тепловая инерционность радиаторов Prado значительно экономить энергию при регулировке температуры.

Внешний вид:

Тип 10 – с одним рядом панели по глубине без оребрения.«НИТИ «ПРОГРЕСС» выпускает радиаторы шести типов

Тип 11 – с одним рядом панели по глубине, с одним рядом оребрения, приваренным к тыльной стороне панели, с воздуховыпускной решеткой и боковыми стенками. Тип 20 – с двумя рядами панелей по глубине без оребрения, с воздуховыпускной решеткой и боковыми стенками.

Тип 21 – с двумя рядами панелей по глубине, с однорядным оребрением, расположенным между панелями и приваренным к тыльной панели.

Тип 22 – с двумя рядами панелей по глубине с оребрением, расположенным между панелями и приваренным к каждой панели.

Тип 33 – с тремя рядами панелей по глубине, с оребрением расположенным между панелями и приваренным к каждой панели. Радиаторы типов 11, 20, 21, 22, 33 оснащены боковыми декоративными планками и верхней воздуховыпускной решеткой. Теплопередающая поверхность радиаторов типов 11, 21, 22, 33 развита за счет оребрения из стального гофрированного листа, приваренного контактной сваркой непосредственно к вертикальным каналам для прохода теплоносителя.

Радиаторы рассчитаны на рабочее давление в системе – 9 атм., максимальная температура теплоносителя – 120°С.

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

  1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку «бинокля» производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
  2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
  3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

Главные преимущества нижней подводки радиаторов — эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 — 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.

Увеличение теплоотдачи батарей

Мы выяснили, как настраивать температуру радиаторов отопления с помощью терморегуляторов. Однако следует учитывать, что все приспособления для регулировки могут уменьшать степень нагрева отопительного прибора, но не способны заставить его отдавать большее количество тепла.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как установить полотенцесушитель в ванной самостоятельно

Если радиаторы в квартире нуждаются не в снижении, а в увеличении температуры, можно прибегнуть к мерам, способным изменить ситуацию.

  1. Минимальное вмешательство, которое поможет батареям стать горячее, – это прочистка труб и фильтров и освобождение радиаторов от воздушных пробок.
  2. Изменение схемы подключения. Наиболее эффективным считается диагональный монтаж отопительных элементов, самые большие теплопотери наблюдаются при нижнем подключении.
  3. Добавление дополнительных секций.
  4. Установка в радиатор ТЭНа.

Внешний вид и габариты Toyota Prado дизель

В списке особенностей автомобиля 2009 года выпуска – крупные колёсные арки и множество других необычных линий и форм. У рестайлинговой версии 2013 года появилась новая оптика и изменилась радиаторная решётка, которая имеет разную отделку у отдельных комплектаций.

В базовой версии фальшрадиатор чёрный, у остальных – с серебристым или металлическим блеском. Изменился бампер и линейка расцветок кузова. Последние версии дизельного внедорожника Прадо 150 отличаются передней частью, задними фарами и бампером.

Размеры кузова у первого дизельного Prado 150 – 4760х1885х1845 мм (длина, ширина, высота). Модель собиралась на платформе 120 series и увеличилась по сравнению с предыдущими Прада. В 2013 году длина автомобиля выросла на 2 см, оставляя 4,78 м. Последние авто стали ещё длиннее – 4,84 м.

Правила эксплуатации стальных радиаторов Prado

Если в качестве рабочей среды используется вода, она должна соответствовать определенным параметрам:

  • содержание кислорода не больше 0,02 мг/кг, железа до 0,5 мг/л, прочих примесей максимум 7 мг/л;
  • общая жесткость не может превышать 7 мг-экв/л.

На стальные радиаторы Прадо, как и на большую часть приборов (за исключением чугунных), негативным образом влияют простои без рабочей среды. Кроме отсутствия теплоносителя отрицательно сказываются часто производимые кратковременные сливы, например, чтобы отремонтировать систему. По мнению специалистов, продолжительность нахождения агрегатов без воды не должна превышать 15 дней в течение года.

Стальные приборы можно совмещать с разными типами трубной продукции, только с латунными трубами их разрешается соединять посредством переходников и фитингов из бронзы или латуни.

Проблемы с установкой времени и их решение

Налаживая эту опцию в автомобиле тойота рrado, стоит помнить о том, что регулировка данной опции циклична:

  1. Выбор нужного часа совершается движением клавиши ВНИЗ только в одну сторону. Если на табло выставлен показатель 7, а необходимо изменить его на 6, придется «пролистать» все цифры по кругу: 8,9,10….6. Опции «шаг назад» нет.
  2. Выбор минут регулируется аналогично часам, но клавишей ВВЕРХ. Кратковременное нажатие на клавишу, переключает одну минуту, при непрерывном удерживании ее, минуты будут меняться.

При совершении ошибки в установке показаний данные удаляются с помощью нажатия кнопки RESET, и настройку совершают снова.

Настроить часы на модели автомобиля тойота прадо 120 можно самостоятельно, сделать это просто, весь процесс занимает пару минут.

Подводим итоги

Стоит понимать, что батареи отопления Прадо – надежные устройства, которые можно эксплуатировать в условиях РФ. Они характеризуются быстрым нагревом панелей и презентабельным обликом. Кроме того, вес изделий достаточно мал, что упрощает их транспортировку и ручную погрузку/выгрузку. Отечественный производитель позаботился, чтобы стоимость отопительных приборов была невысокой, что повлияло на их доступность.

Но все же стальные радиаторы Prado имеют и недостатки – быстрое охлаждение, плохая терморегуляция. Отмечается и не всегда качественно выполненная лакировка некоторых моделей. Все это не позволяет использовать их в квартирах класса люкс. С другой стороны, благодаря невысокой стоимости, продукция Прадо на отечественном рынке считается одной из оптимальных для выбора.

Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры отопительных приборов. Каким образом можно это сделать? Нужно понимать, что интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в радиатор. Поскольку на теплоноситель в централизованной системе обогрева самостоятельно повлиять невозможно, регулировка температуры батарей отопления происходит благодаря изменению объема жидкости, проходящей через прибор.

p, blockquote 1,0,0,0,0 –>

p, blockquote 2,0,0,0,0 –>

С помощью батарей отопления с температурным регулятором можно:

p, blockquote 3,0,0,0,0 –>

  • экономить на оплате (при наличии индивидуальных счетчиков тепла в квартире);
  • поддерживать в каждой комнате свой температурный режим;
  • избежать сквозняков от открытых форточек и отказаться от одеял на радиаторах при слишком высокой температуре нагрева.

Чаще всего регуляторы устанавливают на батареи в помещениях, где часто меняется температура – в кухне, комнатах на солнечной стороне дома. Также они могут потребоваться там, где нужно постоянно поддерживать комфортный температурный режим, – в детской, спальне.

p, blockquote 4,0,0,0,0 –>

p, blockquote 5,0,0,0,0 –>

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
