Основные причины для слива воды из системы теплого пола
Причин, по которым возникает необходимость самому сливать воду из трубопровода системы отопления, может быть довольно много — от предстоящего длительного отсутствия в доме жильцов до замены в системе воды на антифриз. Чтобы все сделать правильно, и не нанести ущерба системе отопления, разберемся подробнее, как самостоятельно из теплого пола слить воду.
Распространённой причиной необходимости слива теплоносителя является консервация системы обогрева на зимний период при использовании в контуре обычной воды. Это мероприятие до наступления холодов в основном проводят на дачах и в загородных домах, не использующихся в зимнее время. Для упрощения и ускорения процесса слива используется специальное оборудование.
Передвижные воздушные компрессоры (с приводом на электродвигатель)
Другое не менее важное мероприятие при эксплуатации тёплых полов — профилактические работы на системе отопления. Котловая вода имеет массу примесей, которые при нагреве выпадают в осадок или образуют наслоения на стенках трубопровода
Из-за уменьшения внутреннего просвета тепловодов нарушается циркуляция теплоносителя в системе, снижается теплоотдача. По этой причине при использовании воды слив теплоносителя необходимо проводить один-два раза в год.
Водяной контур, заполненный антифризом, подобной проблемой не страдает. Замена теплоносителя в данном случае осуществляется раз в 3-5 лет — при условии эксплуатации котла без перегревов (для теплых полов максимально допустимый порог температуры нагрева теплоносителя 45-55 0 С).
Один из видов антифриза для заполнения контуров системы тёплых полов
Другой причиной необходимости слива теплоносителя может стать потеря жидкостью своих физических свойств. Изменение характеристик антифриза происходит после перегрева — раствор начинают пениться, заполняя пеной отдельные участки тепловодов, что нарушает циркуляцию теплоносителя в системе и снижает теплоотдачу.
Несоблюдение технологии монтажа теплого пола, использование материалов, не предназначенных для контакта с химическими веществами, обуславливает возникновение коррозийных процессов в системе отопления, в результате чего также нарушается циркуляция теплоносителя, и возникают протечки водяного контура.
Слить воду из трубопровода теплого пола, естественно, придётся при замене её на антифриз — модернизации.
Таковы основные причины необходимости опорожнения системы тёплых полов и, независимо от основания, сливаться вода должна по всем правилам, с выполнением техники безопасности и соблюдением технологической последовательности составляющих операций.
Способы обезжелезивания воды
Грубая очистка, реагентное обеззараживание и обезжелезивание всей воды, устранение избыточного хлора и сорбционная доочистка воды, умягчение воды для систем отопления и ГВС.
Статья по теме: Фронтон крыши: виды и варианты обшивки
Предельно допустимое содержание железа в воде для технических нужд, в частности, для системы отопления, не должно превышать 1 мг/л. Идеальный показатель — 0,3 мг/л. Переизбыток железа приводит к заиливанию внутренних поверхностей труб и размножению в железистом осадке бактерий, которое происходит особенно активно уже при 30-40 градусах тепла. Это приводит к быстрому износу системы горячего водоснабжения и отопления.
Самый простой способ обезжелезивания — отстаивание. Под воздействием кислорода содержащееся в воде железо самостоятельно окисляется, образуя ржавый осадок. Чтобы провести обезжелезивание самостоятельно, понадобится большой резервуар емкостью 200-300 л и устройства для нагнетания кислорода: брызгальная установка или компрессор (для небольших резервуаров подойдет обычный компрессор для аквариумов).
Для обезжелезивания воды вполне применим тот же способ, что и для ее смягчения, — использование метода обратного осмоса. Также применяются фильтры с ионообменными смолами. Для предотвращения размножения железобактерий используют хлорирование (50 мг/л), но предварительно следует выяснить, насколько устойчивы к хлору установленные водопроводные сооружения.
Если содержание железа в воде свыше 5 мг/л (что не редкость для воды из скважин), то для очистки используются фильтры с глауконитовым песком, обогащенным оксидом марганца. Пройдя через фильтрующую среду, служащую катализатором окисления, вода избавляется от железа, марганца и сероводорода, которые выпадают в осадок. Когда такой фильтр засоряется, его требуется промывать растворами, восстанавливающими окислительную способность (раствором перманганата калия). Следует помнить, что при подобном методе очистки вредные химикаты сливаются в канализацию, поэтому его допустимо использовать только при наличии на участке централизованной канализации. Удаление механических загрязнений, марганца, микроорганизмов, кислорода
Грубая очистка воды, отдувка растворенных газов, обезжелезивание, сорбционная очистка, умягчение и обеззараживание воды.
Для удаления сторонних примесей (песка, волокон торфа, фито- и зоопланктона, мелкой глины, грязи, органических веществ и т.п.) применяются различные механические фильтры, оснащенные промывными или съемными картриджами. При очень сильных загрязнениях используются напорные фильтры с зернистой загрузкой (кварцевый песок, керамзит, активированный уголь, антрацит).
Самым наглядным признаком наличия в воде марганца является черный осадок. Его концентрация редко превышает 2 мг/л, но уже при концентрации в 0.05 мг/л марганец может осаживаться на стенках труб, постепенно закупоривая их. Обычно марганец растворен в воде вместе с железом, так что с обезжелезиванием воды одновременно происходит и деманганация. Для удаления марганца используются фильтры с ионообменными смолами.
Для обеззараживания воды, то есть удаления вирусов, бактерий, простейших микроорганизмов, применяются озонирование, хлорирование, а также облучение ультрафиолетовыми лучами с длиной волны в 200-300 нм.
Статья по теме: Изготовление арки из дерева своими руками
Грубая очистка, реагентное обеззараживание и обезжелезивание, умягчение воды, устранение избыточного хлора и сорбционная доочистка воды, финишная тонкая очистка.
Метод ультрафиолетового облучения является самым безопасным способом обеззараживания воды среди вышеперечисленных, так как не воздействует на ее химический состав, поражая исключительно вредоносные микроорганизмы. Обеззараживание воды при помощи УФ-установок происходит за несколько секунд.
Коррозионная активность воды сильно зависит от наличия растворенного в ней кислорода. Норма растворенного кислорода для закрытой и открытой системы отопления одинакова и составляет не более 0,05 мг/куб.м. Для снижения содержания кислорода в воде используются деаэрационные установки и колонки.
Чтобы кислород не попадал в отопительные системы иными путями (с воздухом), нужно следить за общей целостностью и герметичностью системы и не наполнять ее водой слишком быстро, так как это способствует образованию воздушных пробок. Если используются трубы из газопроницаемых материалов, например, полиэтилена или полипропилена, они должны быть защищены антидиффузным слоем из алюминия.
Принцип функционирования закрытой системы отопления
Закрытые системы отопления частного дома работают так: при повышении температуры открывается клапан, и лишний объем теплоносителя идет в бак. При снижении температуры специальными насосами (или насосом) теплоноситель подается обратно в систему. Так, установка способна регулировать давление в заданных небольших пределах.
Безнапорный бак может быть наполнен и на 100% теплоносителем, поэтому можно сделать установку поддержания более компактной, чем если бы это был обычный мембранный бак. Установка поддержания способна не только эффективно регулировать давление в системе, но и производить такое действие, как автоматическая подпитка закрытой системы отопления, и даже – деаэрация носителя тепла.
Загородный дом или дача, куда хозяева приезжают отдохнуть на время выходных, в зимний период топится периодически. Поэтому вопрос, антифриз или воду заливать в отопительную систему такого жилища, не подлежит обсуждению. Дабы не случилось размораживания оборудования и труб, они должны быть заполнены только незамерзающей жидкостью. Поскольку тема интересует многих домовладельцев, в данном материале мы расскажем, как выбрать антифриз для отопления и правильно залить его в систему.
Дистиллированная вода для отопления – почему лучше использовать ее?
В быту нам необходима очищенная от солей и примесей вода. Один из эффективных способов очищения – это дистилляция. Это процесс, похожий на природный: воду испаряют, а потом охлаждают и конденсируют. Это гарантирует отсутствие вредных частиц в составе.
Так выглядит накипь в системе
Дистиллированная вода для отопления предотвращает накипь внутри системы обогрева. Бережное отношение к отопительной системе окупится сторицей. Тепло в вашем доме будет постоянно. Не потребуются незапланированные остановки на ремонт.
Вода имеет особые свойства, благодаря которым ее используют для отопления в холодный период:
- Высокая теплоемкость по сравнению с другими носителями тепла. Остывая на 20˚С, она отдает тепла на 20 ккал.
- Отсутствие угрозы для людей.
- Доступность.
Но, если говорить о простой и дистиллированной воде, то разница имеется.
Дистиллированная вода имеет ряд преимуществ:
- Основной причиной коррозии труб являются соли и кислород. Тут они отсутствуют.
- Нет налета на стенках, а значит теплоотдача остается высокой.
Важно: не дистиллированная вода значительно сокращает срок службы котла и системы в целом. Разумеется, что купить дистиллированную воду для отопления будет дороже, чем использовать обычную
Но благодаря бережному отношению к трубам, теплый дом будет вас радовать не один год
Разумеется, что купить дистиллированную воду для отопления будет дороже, чем использовать обычную. Но благодаря бережному отношению к трубам, теплый дом будет вас радовать не один год.
Альтернативные способы обогрева
Некоторые предпочитают не использовать дистиллированную воду для отопления. Их выбор падает на антифриз, который похож своими свойствами.
Благодаря тому, что он не замерзает при температуре -30˚С и даже -65˚С, его можно использовать в домах, где жильцы бывают нечасто.
Низкие температуры способствуют переходу в гелеобразную консистенцию. Но он не теряет своих свойств. При повышении градуса на улице, антифриз возвращается в первоначальное состояние. Это не приносит никакого вреда трубам.
Наряду с положительными моментами, помните, что антифриз, в отличие от дистиллированной воды, не может повсеместно применяться для отопления помещений. Изготовители добавляют в состав ингибиторы, удаляющие очаги коррозии и накипь.
Для определенных тканей это продлевает их срок службы, а для полимерных материалов вызывает коррозию электрохимического типа.
Совет: через 3-5 лет обязательно замените антифриз в системе.
Что же выбрать?
Оба теплоносителя имеют как преимущества, так и недостатки. Каждый нужно использоваться в зависимости от окружающих факторов.
Выбирая для своего дома антифриз, учтите такие факторы:
- Нужна установка дополнительного насоса в связи с повышенной вязкостью вещества.
- Радиаторы для антифриза должны быть вдвое больше, чем водные.
- Повышенное расширение во время нагрева.
- Токсичность.
Дистиллированная вода – противоположность антифризу. Приобрести ее можно несколькими путями. Один из них: сделать самому.
Второй вариант – купить дистиллированную воду в интернете. Нужно набрать соответствующий поисковой запрос, и заказать у поставщика, который рядом с вами.
Можете использовать рекламные объявления в поисковых системах, на сайтах.
Цени зависят от объема и производителя
Совет: какой бы теплоноситель вы не выбрали, перед его заливкой, обязательно промойте котел и трубы обычной водой. В них может содержаться грязь.
| Производители, продукцию которых мы применяем, являются лидерами в своей области, отлично зарекомендовавшими себя на протяжении длительного времени. Все дистрибьюторы, с которыми мы работаем, являются официальными представителями заводов-производителей и осуществляют дополнительный контроль качества. |
Подготовительные работы
Выполняются вне зависимости от состояния оборудования.
Гидравлический тест
Как старые, так и новые трубы необходимо промыть и испытать:
При помощи воды обвязку прочищают от технологического мусора, окалин. С добавлением химических веществ возможно удаление накипи и ржавчины. Если правила эксплуатации выполняются (не сливают теплоноситель летом), эту процедура проводится с перерывом в два года.
- Тестирование выполняют воздухом при высоком давлении. Для опрессовки рабочий показатель умножают на 1,25 (значение варьируется в зависимости от материала и объёма воды). Напор за всё время работы может упасть не более, чем на 1%.
Перекрытие арматуры
Окончив осмотр, необходимо закрутить все вентили, ведущие к сливу жидкости из радиаторов, а также перекрыть воздушные клапаны.
Проверка неполадок
При гидравлических испытаниях систему осматривают на наличие щелей и трещин, течей. После этого нужно проверить работоспособность оборудования: насоса, расширительного бака, котла и прочего.
Область применения и назначение температурного графика
Температурный график разрабатывается инженерами-теплотехниками в проектных службах теплоснабжающих организаций по методологии, учитывающей конкретные местные условия. Формула расчета температурного графика включает в себя теплопотери транспортируемой среды на отрезке от источника теплоснабжения (ТЭЦ) до зданий. Графики составляют для температур транспортируемого теплоносителя: на выходе ТЭЦ и котельных, на входе домов, после элеваторного узла в ЦТП, ИТП и прохождения его по квартирным батареям (обратка).
Температурная таблица или график показывает взаимосвязь между температурой атмосферного воздуха и теплоносителя на входе системы. Также в нем обязательно приведены температурные показатели воды в линии обратки, которые следует поддерживать в обогревательном контуре.
График несет следующую функциональную нагрузку в обслуживании и эксплуатации теплосетей:
- Соблюдаемая специалистами по обслуживанию норма температуры теплоносителя в системе отопления, приведенная в таблицах, позволяет поддерживать одинаковый комфортный микроклимат в помещениях вне зависимости от состояния внешней атмосферы.
- Применяется при анализе режимов работы, проведении наладочных операций в теплосетях.

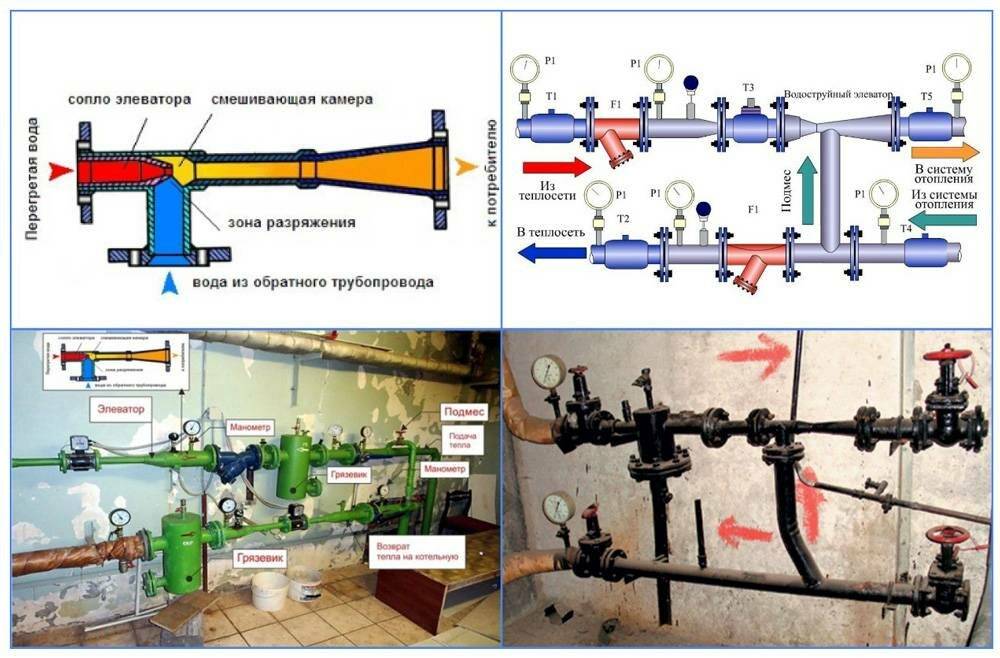

Рис. 8 Элеваторный узел – схема и внешний вид
- Обеспечивает экономию топлива на подогрев воды за счет поддержания оптимальной температуры в обратной линии. Это позволяет потребителю и теплоснабжающей организации снизить финансовые расходы на обогрев.
- Также экономия энергоресурсов обеспечивается за счет составления индивидуальных графиков с учетом климатических особенностей региона, технических характеристик и размеров (диаметров) труб, материалов (теплопроводности) стен сооружений.
- Позволяет оптимально распределять не только тепловую энергию, но и поддерживать нужную температуру в связанных с теплосетями линиях ГВС.
- В графике учитывают различные максимальные значения нагрева рабочего тела на ТЭЦ, за стандарт приняты следующие показатели: 150, 130, 120, 105 и 95 °С.
- Применение таблиц позволяет бережно использовать арматуру, оборудование и трубы в зависимости от материала их изготовления, срока службы, физических характеристик и размеров. К примеру, для изношенных теплосетей подбирают щадящую эксплуатацию в режиме отопления 95 70.
- Позволяет производить автоматическое регулирование параметров теплоносителя за счет установки цифровых значений на приборах автоматики в соответствии с табличными данными.
- На основании таблиц подбирают арматуру, оборудование, нагревательные котлы, трубы, радиаторные теплообменники, удовлетворяющие предельным температурным диапазонам теплосетей.
- Также для обеспечения требуемых температур в соответствии с таблицей рассчитывают диаметр труб, выбирают утепляемые участки и теплоизолятор трубопровода: материал его изготовления, толщину.
- Помимо параметров отопления в графике нередко указывают температурные характеристики нагреваемой воды в системах ГВС, вентилирования, связанных с отопительным контуром.
- При необходимости температурный график 95 на 70 из таблицы теплосетей может быть использован в системе отопления частного дома.

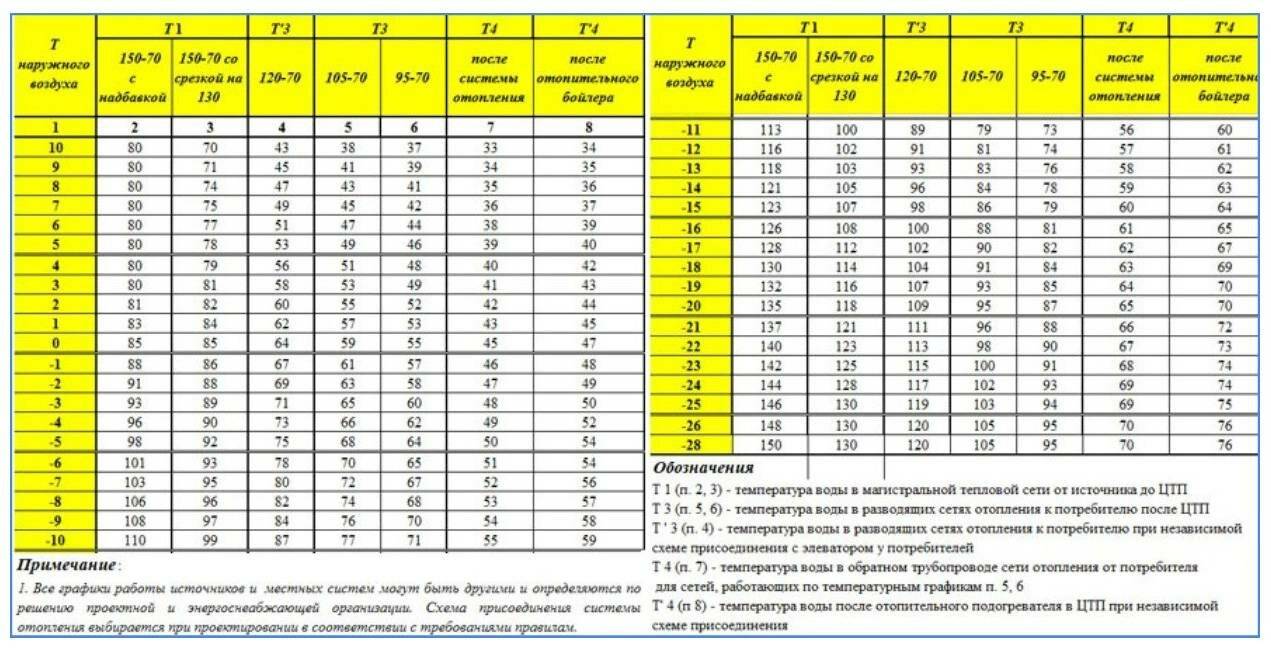

Рис. 9 Пример температурного графика
Подготовка к зиме бытовой техники ↑
Слив водонагревателей ↑
Осенью следует слить воду из дачного бойлера. Чтобы это сделать без проблем, во время монтажа водонагревателя вставляют между патрубком подачи холодной воды и предохранительным клапаном тройник, оснащенный сливным краном со штуцером (см. чертеж ниже). На него при сливе надевается отводной шланг.
Вентиль для слива удобнее покупать со штуцером, так как к нему легко прикрепляется отводной шланг
Кроме этого, во время слива необходимо отсоединять от прибора трубу подвода горячей воды, чтобы в бак поступил воздух. Это позволит быстрее высушить стенки бойлера. После того как последняя капля жидкости покинула бак, покачайте его слегка из стороны в сторону (обычно нижняя часть прибора не закреплена). Если там еще осталась вода – она вытечет. В таком открытом состоянии водонагреватель оставляют зимовать.
Отключение стиральной машины ↑
Если дача укомплектована стиральной машиной, то перед отъездом шланги, соединяющие прибор с канализацией и водопроводом, откручивают. Их концы укладывают в тазик или иную низкую посуду и запускают режим слива. После отключения машины вынимают вилку из электросети, откручивают крышку сливного насоса, одновременно подставляя под нее емкость.
Если в зимнее время есть вероятность промерзания помещения, то стиральную машину переворачивают вверх дном и в таком положении оставляют до весны.
При снятии крышки со сливного насоса стиральной машины, подставляйте снизу емкость, чтобы вода не потекла на пол
Перед зимой также открывают сливные краны и спускают жидкость из бочек, летнего душа, автоматических систем полива.
Правильная консервация дачи помогает избежать размораживания трубопровода и сохраняет дорогую бытовую технику в «здоровом» состоянии.
Основные типы теплоносителей
Система отопления.
Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.
Наибольшую популярность получили жидкостные теплоносители:
- Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
- Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.
В качестве теплоносителя используются следующие газы:
- Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
- Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
- Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.
В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.
Почему прыгает давление

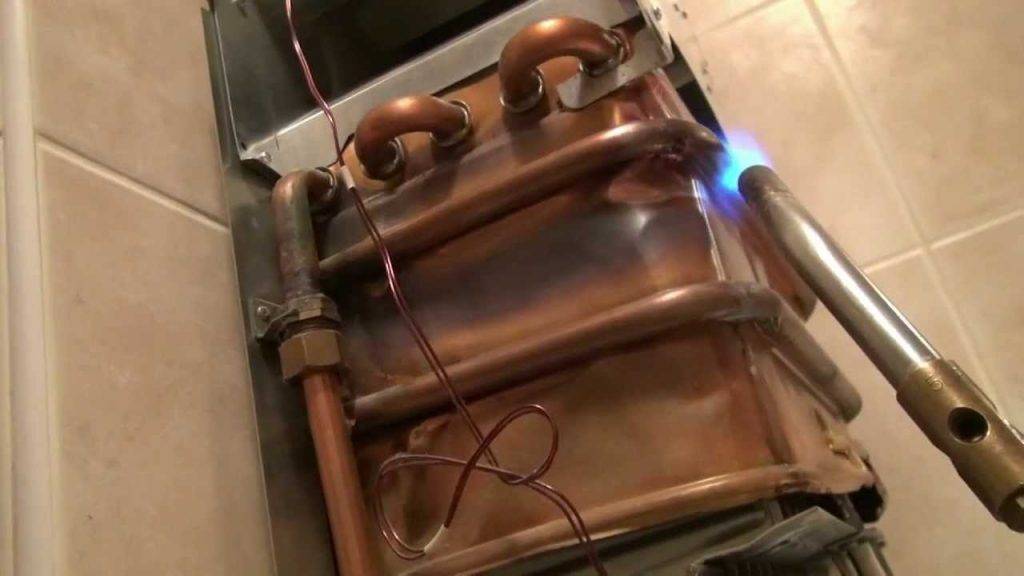

Если вы замечаете медленное снижение показателей, проверьте теплообменник на течь. Микротрещины появляются в результате некачественного материала, быстрого износа. Частое пользование реагентами при удалении накипи также приводит к печальным последствиям.
Чтобы избежать неполадки, устанавливайте смягчающие фильтры. Они вытягивают из жидкости соли магния и калия. Обнаружить трещины сложно. Иногда они проявляются зелеными пятнами на поверхности. В трубчатых радиаторах можно заделать отверстие холодной сваркой или спайкой.
Битермические теплообменники страдают от гидроударов, отчего лопаются их трубки. Ремонту они не подлежат, только замене.
Кран подпитки не герметичен. Осмотрите деталь на износ, она должна находиться в закрытом положении. Вентиль используется в тех случаях, когда давление в контуре понижено, теплоносителя недостаточно и нужно его подкачать. При неисправности замените кран. Если вы хотите навсегда оставить арматуру в положении «закрыто», тогда снимите вентиль, заполните отверстия силиконом, подключите вентиль в закрытом положении.

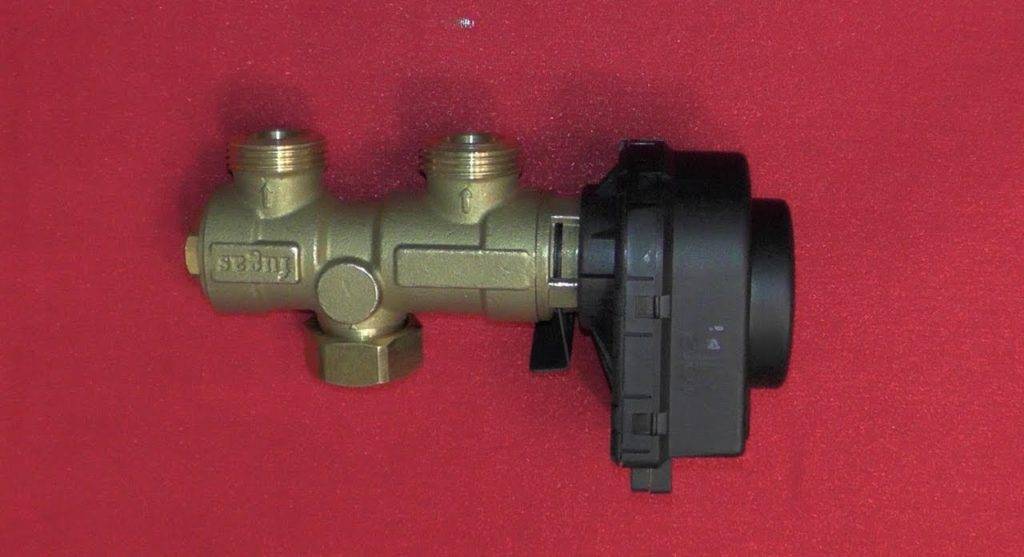

Проблемы с трехходовым клапаном. Элемент отвечает за движение горячей воды в системе. Например, у вас установлено двухконтурное устройство. При открытии смесителя клапан переключает поток с отопления на ГВС и наоборот. Если он сломан или засорен, то в отопительный контур просочится много жидкости, что приведет к повышению значений. Прочистите клапан или проведите замену.
Засор манометра. Этот прибор измеряет давление в котле. Если в его трубки попал мусор, тогда необходимо их прочистить. В ходе эксплуатации вы постоянно должны отслеживать показания манометра.
Течь в отопительной системе. Используйте сухую салфетку, чтобы обнаружить место протечки. Осмотрите стыки, соединения, регулировочные краны, места сварки, подпитки на исправность. Проверьте, нет ли скоплений воды под радиаторами. Сразу можно не обнаружить место протечки, потому что влага быстро испаряется с горячих батарей.
Повреждения подлежат герметизации. Можно использовать герметик, сантехническую паклю. Перед этим зачистите место ремонта.
Износ расширительного бака. Внутри резервуар поделен на две части гибкой мембраной. В одной части находится газ под давлением. В другую поступает лишняя жидкость. При утечке газа либо износе/повреждении мембраны, компенсации не произойдет и значения в контуре не снизятся.
Как подкачать азот в бачок:
- Выключите котел.
- Перекройте вентили от котла к баку (обычно он оснащается двумя запорными установками с обеих сторон).
- Слейте воду.
- Подключите автомобильный насос и подкачайте газ.
- Дождитесь повышения значений.
Скопления воздуха. Воздушная пробка мешает нормальной циркуляции жидкости, а значит, снижает напор. Осмотрите воздухоотводчик. Если он оброс накипью, снимите крышку и все очистите. Стравите воздух из системы через краны Маевского. Для этого подставьте емкость и откройте вентиль. Вместе с жидкостью будет выходить воздух.
При повторном запуске слышны булькающие звуки? Повторяйте действия до тех пор, пока звуки не исчезнут.
Периодичность замены теплоносителя
Если в многоквартирных домах теплоноситель сливается ежегодно, то в частных — необязательно. Следует исходить из того, что вода, которая уже циркулировала сезон в системе, является подготовленной:
- не содержит в составе кислорода;
- в результате длительного контакта с внутренними поверхностями получила инертность, что стало гарантом сохранения материалов контура;
- все соли и химические соединения, которые при нагревании превращаются в осадок и накипь, уже выпали, и вода стала приспособленной к циркуляции без химической активности.
Если нет опасности замерзания системы, она может циркулировать ещё один и даже два сезона. Для определения необходимости замены проверяется фильтр грубой очистки — если он относительно чист, то воду менять не надо.
Что касается антифриза, то качественный состав по технологии меняется раз в 5—7 лет. Однако на практике он используется намного дольше.
Из чего состоит отопительная система?
Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.
Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.
На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:
Двухтрубная отопительная система
Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений
Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола
Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.
Печное отопление дома
Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.
Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении
Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

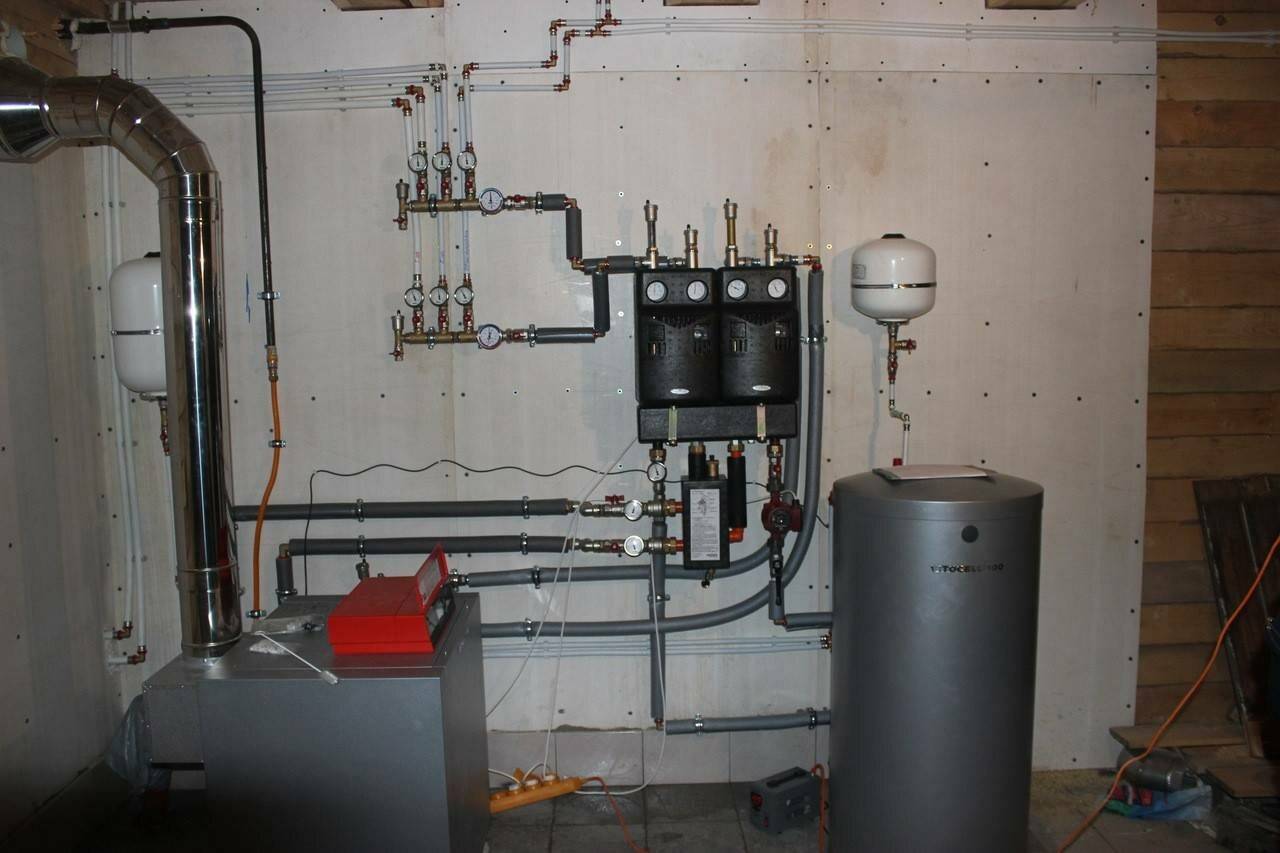

Котел отопления в подвале частного дома
В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок
Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе
Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.
Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.
Расширительный бачок отопления
Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.
Заливка системы
Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла
Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок
Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.
Насос для заполнения системы отопления
Заполнение водой
В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.
Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.
К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.
Проверка батареи после заполнения водой
Подача воды в систему завершается, когда все приборы отопления и трубы заполнились – из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).
Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.
Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки
После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.
Заполнение антифризом
Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.
Заполнение антифризом
Система заполняется следующим образом:
- Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
- Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.
- Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.
Подпитка системы
Контроль давления осуществляется с помощью датчика
Для эффективной работы закрытой отопительной системы необходимо постоянно поддерживать рабочее давление. Оно напрямую зависит от количества заливаемой жидкости, которое циркулирует в трубах и радиаторах отопления. Возможны и утечки теплоносителя независимо от герметичности соединительных узлов. Чтобы поддерживать давление, выполняется подпитка системы. Ее осуществляют через клапаны, которые монтируются в месте с минимальным давлением воды. Обычно подпитку ставят перед насосом.
В продаже можно найти устройства с ручной и автоматической подачей носителя тепла. Для маленького дома с маломощной системой обычно выбирают именно механические клапаны. Они просты и удобны в применении, а также практически не ломаются. Перепады давления гасятся резиновой мембраной в баке. Из недостатков можно отметить необходимость постоянного контроля давления. В случае установки автоматической системы контроль не нужен. Его будут выполнять датчики. Стоят такие клапаны дороже, но они безопаснее в применении.
