Автоматика для твердотопливного котла — инструкция по установке и настройке своими руками, цена

Способы автоматической подачи топлива

По способам подачи топлива различают агрегаты с пневмотранспортером и шнековой передачей.

От выбора конструкции зависят:

• степень шума при работе отопительной установки;
• потребляемая мощность;
• частота доставки топлива в камеру сжигания и другие показатели.

Пневмотранспортером

Горючие материалы доставляются в основную камеру котла при помощи воздуха, который закачивается под давлением. Преимущество таких моделей в том, что подача топлива осуществляется реже. В результате система сможет работать без электричества более продолжительное время. Однако пневмотранспортер сильнее шумит при работе и потребляет много электроэнергии — порядка 1,5–2 кВт/час.

Шнековая передача

Этот способ используется в большинстве бытовых агрегатов и считается наиболее надежным, однако он не идеален.

Использование шнека гарантирует поступление топлива в котел, но при его длине более 2 м горючие материалы перемалываются в труху.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Как выбрать ИБП для твердотопливного отопительного котла

Система бесперебойного питания для твердотопливного котла должна не только поддерживать автономную работу котельного оборудования, но и обеспечивать защиту электроники

При выборе наиболее подходящего UPS для котельной, необходимо обращать внимание именно на эти два критерия:

Время автономной работы при отключении электричества

Выбирая аккумулятор, потребуется обратить внимание на их емкость и питание. Если котельная устанавливается внутри жилого дома, для бесперебойника лучше аккумулятор закрытого типа

Установка батареи на 100 А/ч обеспечит автономную работу котла в течение 6-8 часов.
Защита от колебаний напряжения. Установка UPS к твёрдотопливному котлу имеет еще одну цель. Необходимо защитить все узлы, потребляющие электроэнергию от выхода из строя.Практика показывает, что только подключение ТТ котла через бесперебойник Online может обеспечить такую защиту. Устройство работает по принципу двойного преобразования. Поэтому на автоматику котла подается напряжение с устойчивой частотой и чистой синусоидой.

Модели с маркировкой LT имеют функцию, позволяющую подключать несколько аккумуляторных батарей одновременно (схема подключения ИБП к АКБ, указана в технической документации). Благодаря увеличенному количеству АКБ, автономная работа ИБП может длиться до нескольких суток.

Какой марки лучше ИБП подобрать к котлу на твердом топливе

Перед тем как окончательно выбрать UPS, стоит обратить внимание на отзывы, об использовании различных бесперебойников для твёрдотопливных котлов. Для нужд котельных чаще всего используют следующие марки оборудования:

1. CyberPower.
2. Inelt.
3. Helior.
4. Skat UPS.
5. Teplocom.
6. Штиль.

Каждая из вышеперечисленных моделей заслужила определенную репутацию и может устанавливаться для нужд котельной. Лучше отказаться от приобретения китайского оборудования, а отдать предпочтение надежной европейской или отечественной технике.

Лучшие известные производители и модели: характеристики и цены

ATOS + WPA 120

Один из лучших и наиболее распространенных комплектов автоматики для твердотопливного котла отопления.

Контроллер ATOS отличается крайне широким функционалом, немалым количеством настраиваемых параметров работы и доступной стоимостью. Помимо стандартных функций имеется: защита от замерзания системы отопления; оповещение о падении температуры или перегреве, отсутствии топлива; светодиодные индикаторы работы циркуляционного насоса и вентилятора; регулируемый гистерезис. За практику эксплуатации также известен своей надежностью. Производитель: KOM-STER, Польша.

Нагнетательный вентилятор М+М WPA 120 – также наиболее распространенная, проверенная временем польская модель. Рассчитан на работу с котлами мощностью 25-50 кВт. На рынке существуют и другие версии для более или менее мощных котлов.

Стоимость комплекта: 8 900-10 000 руб.

КОМФОРТ-ЭКО + NWS-100

Контроллер – это еще одна польская модель: практически с таким же функционалом и надежностью за еще более скромную цену. Функционал подразумевает наличие всех функций безопасности, возможность подключения комнатного термостата и уличных датчиков, управление циркуляционным насосом (но не ГВС). Отличается наличием противосбойного фильтра и предохранителя перегрузки.

Турбина Nowosolar NWS-100 – простая польская алюминиевая модель, одна из самых недорогих на рынке. Имеет ни чем не примечательную стандартную конструкцию, известна качественной сборкой и надежностью. Модель рассчитана на установку в котлы мощностью 30-50 кВт.

Стоимость комплекта: 8 500-9 800 руб.

Tech ST24 + WPA 120

Контроллер – беспроблемная более простая модель, оснащена лишь стандартными функциями: контроль оборотов вентилятора наддува, управление циркуляционным насосом, светодиодная индикация работы элементов. Установка внешних датчиков и систем автоматической подачи также не предусмотрена. Отличный выбор, однако за цену, сравнимую с более функциональными моделями. Вентилятор представляет из себя уже описанную выше наиболее распространенную модель.

Технические характеристики

Основные детали выполнены из латуни для защиты от высоких температур

Планируемая температура эксплуатации отопительного агрегата включается в диапазон настройки с запасом в две стороны. Соединительная резьба на механическом регуляторе должна соответствовать параметру витков на месте стыковки с котлом. Вес заслонки не должен превышать силу подъема рычага, иначе дверка не сдвинется с места, в таком случае выбирается опорная деталь с большим усилием.

Характеристики механизма:

• корпус выполняется цельнометаллический из хромированной латуни;
• ручка изготавливается из смолы с высоким показателем термостойкости;
• цепь изготавливается из оцинкованного металла;
• используется высокочувствительный восковой термоэлемент;
• температура выставляется в диапазоне +30 – +100°С;
• соединительная цепь длиной до 1,2 м;
• полезная сила цепи составляет 0,85 – 1,2 кг;
• рычаг имеет длину 0,12 – 0,14 м;
• угол поворота рычага 100 – 150°;
• подсоединяется к агрегату конической резьбой ¾ дюйма;
• максимальная температура воды +120 – +130°С.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Принципы действия автоматики твердотопливных котлов

Интенсивность горения любого топлива зависит от притока кислорода в топку: чем больше воздуха, тем жарче горит и быстрее нагревается теплоноситель. Поэтому первый вариант автоматизации котла – регулировка тяги. Тягой управляют:

• поворачивая или задвигая шиберную заслонку в дымоходе;
• приоткрывая дверцу зольника;
• нагнетая воздух вентиляторами.

Соответственно, шибер двигают вручную, на дверцу можно приспособить механический регулятор тяги (см. фото ниже) а нагнетающий вентилятор подключен к электронному блоку.

Второй механизм управления – движением теплоносителя. В данном случае запускается или приостанавливается циркуляция воды по трубам, для этого в системе должен быть подключенный к управляющей электронике циркуляционный насос:

И третий вариант – это автоматическая подача топлива из бункера в топку. Уменьшая или увеличивая скорость транспортировочных узлов (шнеков, лент и т. п.), задают активные или экономные режимы горения и обогрева. На следующем фото как раз и показан такой котёл с автоматической подачей:

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.

Автоматика для котла отопления (в иды и устройство)

Ручные котлы с автоматикой

Для функционирования ручного котла уголь кладется на уже прогоревший слой. Интенсивность теплоотдачи регулируется открытием/закрытием заслонки вручную.

К минусам следует отнести низкую теплоотдачу при высоких топливных затратах, необходимость часто добавлять дрова/уголь. На самом простом уровне такой вид котлов можно усовершенствовать за счет появления термостата, который контролирует степень поднятия заслонки при изменении температуры. Более сложные модели оснащены вентилятором и термометром, которые управляются простым регулятором.

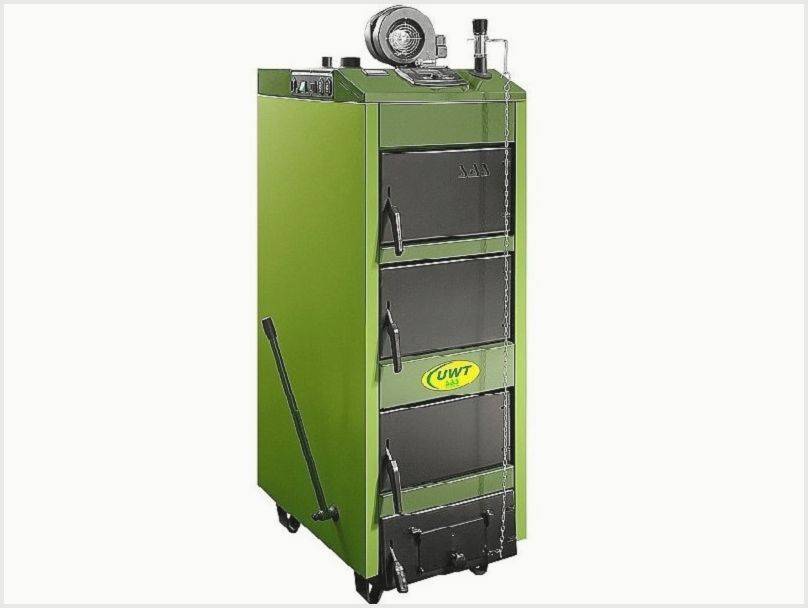

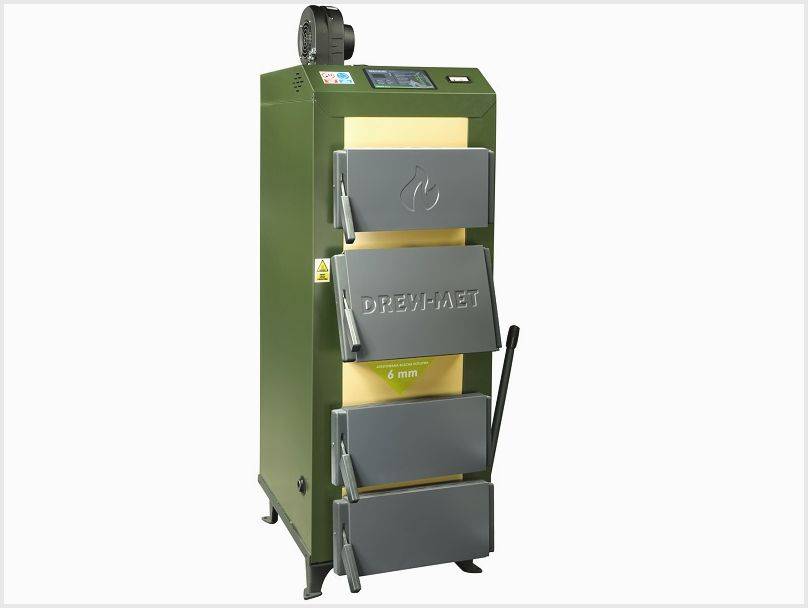

Ручной котел с автоматикой

Котлы с автоматической подачей твердого топлива

Лучший и надежный котел газовый двухконтурный турбированный, подбираем здесь.

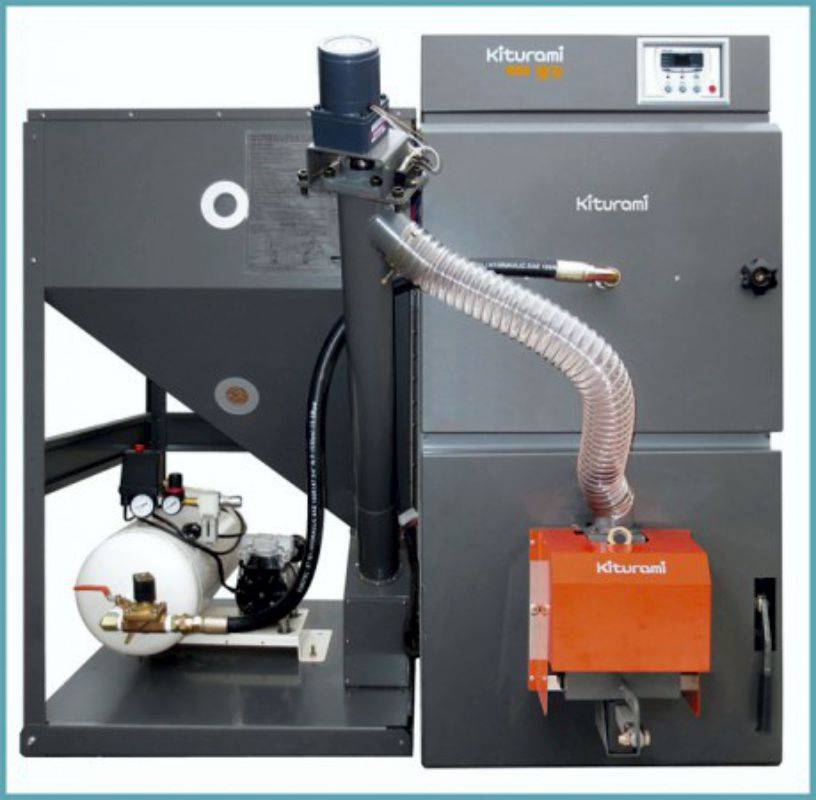

Котел с автоматической подачей твердого топлива

Твердотопливные котлы длительного горения

Котлы этого типа имеют большое преимущество благодаря увеличенному объему топки. Особенностью таких устройств является установка в камере сгорания жаростойких деталей, которые улучшают качество сгорания твердого топлива. Условно этот тип отопительных устройств подразделяется на три подвида:

• классические котлы с увеличенным объемом топки;
• пиролизные котлы верхнего горения;
• котлы нижнего горения.

В среднем на одной загрузке такого рода агрегаты могут проработать до 26 часов. Ведущие производители твердотопливных котлов разработали модели, которые могут функционировать до 5 суток без дополнительной подачи топлива, а КПД такого рода агрегатов доходит до 90%. В пиролизных котлах горит древесный газ, выделение которого является результатом воздействия высоких температур. Он продувается через форсунки и горит бесцветным пламенем.

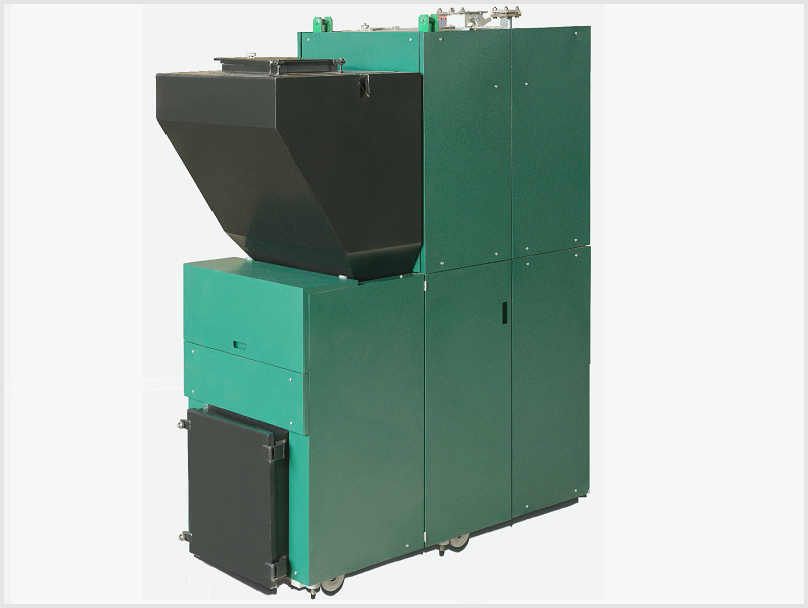

Твердотопливный котел длительного горения

Автоматика для котлов , работающих на антраците

Данный тип агрегатов мало распространен, так как антрацит встречается в основном на территориях России, Украины, Китая. Принцип работы этого оборудования основан на получение тепла при переработке этого вида угля.

К преимуществам таких котлов можно отнести сравнительную дешевизну топлива и широкое его распространение в нашей стране.

Автоматизированный котел, работающий на антраците

Автоматика для котла отопления (виды и устройство)

Ручные котлы с автоматикой

Для функционирования ручного котла уголь кладется на уже прогоревший слой. Интенсивность теплоотдачи регулируется открытием/закрытием заслонки вручную.

Данный класс отопительных агрегатов имеет свои плюсы: такие котлы легко производить и достаточно просто эксплуатировать, они сравнительно недороги и могут потреблять как разные виды угля, так и дрова.

К минусам следует отнести низкую теплоотдачу при высоких топливных затратах, необходимость часто добавлять дрова/уголь. На самом простом уровне такой вид котлов можно усовершенствовать за счет появления термостата, который контролирует степень поднятия заслонки при изменении температуры. Более сложные модели оснащены вентилятором и термометром, которые управляются простым регулятором.

Ручной котел с автоматикой

Котлы с автоматической подачей твердого топлива

Этот вид автоматизированных котлов представлен шнековыми агрегатами, механизм которых состоит из местонахождения топлива – бункера (ямы или просто помещения, где хранятся пеллеты или уголь-горошек), шнека (шнекового транспортера), подающего горючее в горелку, теплообменника и топки. Этот тип котлов представлен огромным количеством разноплановых моделей.

Как качественно и быстро сделать отопление теплицы своими руками в своем доме? Лучший и надежный котел газовый двухконтурный турбированный, подбираем здесь.

Существенным недостатком этого вида изделий является невозможность работы таких агрегатов на основе сжигания антрацита и необходимость использования длиннопламенного угля. С другой стороны плюс шнековых котлов в том, что пеллета (гранулы из древесной стружки и отходов) может выступать как альтернатива углю. На сегодняшний день именно отходы древесины называют одним из самых экономичных, энергосберегающих и экологичных видов топлива.

Существуют котлы с пневматической системой подачи топлива, которая основана на компрессоре подачи воздуха в пневмопроводах, по типу напоминающая пылесос. Интересно, что такая конструкция способна передавать топливо на расстояния до 1000 см и до 250 см в высоту.

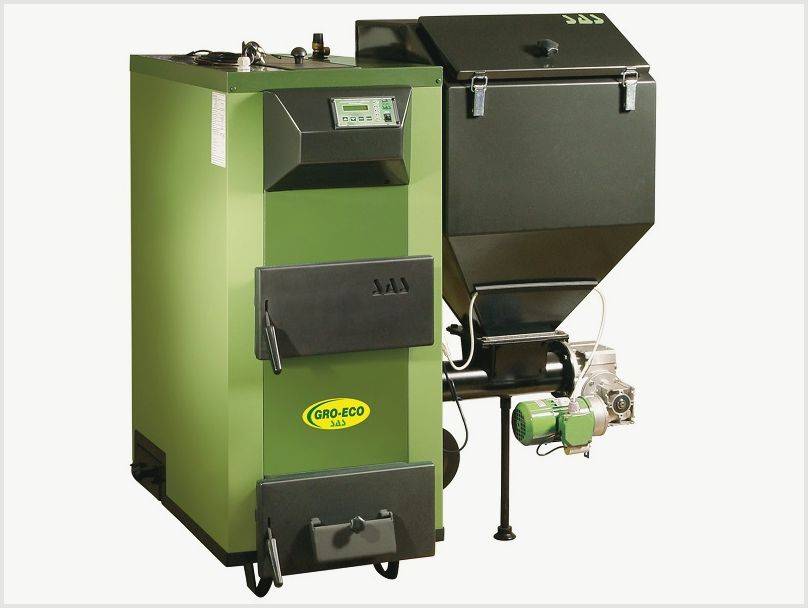

Котел с автоматической подачей твердого топлива

Твердотопливные котлы длительного горения

Котлы этого типа имеют большое преимущество благодаря увеличенному объему топки. Особенностью таких устройств является установка в камере сгорания жаростойких деталей, которые улучшают качество сгорания твердого топлива. Условно этот тип отопительных устройств подразделяется на три подвида:

• классические котлы с увеличенным объемом топки;
• пиролизные котлы верхнего горения;
• котлы нижнего горения.

В среднем на одной загрузке такого рода агрегаты могут проработать до 26 часов. Ведущие производители твердотопливных котлов разработали модели, которые могут функционировать до 5 суток без дополнительной подачи топлива, а КПД такого рода агрегатов доходит до 90%. В пиролизных котлах горит древесный газ, выделение которого является результатом воздействия высоких температур. Он продувается через форсунки и горит бесцветным пламенем.

К преимуществам пиролизных котлов относят малое количество золы, образовавшейся в результате горение, и высокий КПД. К недостаткам – высокую цену и необходимость использования только очень хорошо просушенных дров.

Твердотопливный котел длительного горения

Автоматика для котлов, работающих на антраците

Данный тип агрегатов мало распространен, так как антрацит встречается в основном на территориях России, Украины, Китая. Принцип работы этого оборудования основан на получение тепла при переработке этого вида угля.

К преимуществам таких котлов можно отнести сравнительную дешевизну топлива и широкое его распространение в нашей стране.

Автоматизированный котел, работающий на антраците

Правила установки и подготовки к работе

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.

Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки

Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.

Настройка выполняется в несколько этапов:

1. Откройте дверцу зольника (не прикрепляя к ней цепочку).
2. Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
3. Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
4. Подсоедините цепочку к рычагу.
5. Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
6. Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
7. Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
8. Затяните на рукояти фиксирующий винт.

Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.

Источники

• https://ProfiTeplo.com/tverdotoplivnye/26-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html
• https://dymohod-msk.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
• https://stroycollege12.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
• https://probaltur.ru/batarei/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-nastroit-gorenie-nastrojka-avtomaticheskij-i-mehanicheskij-tyagoregulyatory.html
• https://indclimat.ru/ustanovka-i-nastrojka-regulyatora-tyagi-na-tverdotoplivnom-kotle/
• https://msmetall.ru/instrument/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-instrukciya.html
• https://livelyday.ru/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-vybor-ustanovka-i-nastrojka-svoimi-rukami/
• https://ProUteplenie.com/otoplenie/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-vybrat-mehanicheskoe-ustroystvo-upravlyayuschee-zaslonkoy-kotloagregata-printsip-ego-raboty-luchshie-modeli-i-ih-tseny-ustanovka-i-kalibrovka
• https://falcon93.ru/kak-nastroit-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov/
• https://oboiman.ru/teplo/regulator-tagi-dla-tverdotoplivnyh-kotlov-instrukcia-nastrojka-princip-raboty-avtomaticeskij-i-mehaniceskij.html
• https://positroika-doma.ru/otoplenie/regulyator-tyagi-dlya-kotla-kak-ustanovit-nastrojka-svoimi-rukami
• https://kaminguru.com/kotel/kak-ustanovit-reguljator-tjagi.html
• https://tex16.ru/instrumenty-i-prisposobleniya/regulyator-goreniya-regulirovka.html

Устройство и монтаж регулятора тяги для твердотопливных котлов

Для любого котельного оборудования важнейшим компонентом успешной работы является наличие тяги. С точки зрения физических процессов это сложное, неоднородное явление, которое обусловлено физическим состояние веществ.

Теплые, нагретые до определенной температуры газообразные вещества имеют свойство подниматься вверх, тогда как более холодные вещества наоборот, являются более тяжелыми и опускаются вниз.

Данный принцип лежит в основе процесса работы нагревательной техники.

Твердотопливные котлы, где перегретый в результате горения топлива углекислый газ и легколетучие твердые частицы поднимаются вверх, на их мест приходит свежий, прохладный воздух. От того, насколько силен газообмен горячих масс и холодного воздуха, зависит сила тяги.

Обратите внимание

Регулятор тяги для твердотопливных котлов как раз и призван решать задачу интенсивности взаимного обмена воздушных масс, влияя на работоспособность нагревательного агрегата. Рассмотрим подробно, что собой представляет механический регулятор тяги.

Узнаем, каково его непосредственное участие в работе отопительного оборудования, насколько важна установка этого приспособления для котлов.

Принцип работы энергозависимой и энергонезависимой системы отопления

Все устройства, устанавливаемые с целью контроля рабочих процессов системы, разделяются на энергозависимые (электронные) и энергонезависимые (механические).

Механические стоят дешевле, очень просто устроены и не нуждаются в электричестве. Основной принцип — изменение размеров или положения элемента конструкции, чувствительного к изменениям температуры или давления. В соответствии с этим уменьшается или увеличивается подача газа, интенсивность потока теплоносителя, другие параметры работы системы.

Энергозависимые автоматические устройства управляются микропроцессором, клапаны срабатывают на основе обработки данных.

Нужные пользователю режимы работы системы задаются на дисплее устройства.

Справка! Электронные приборы можно дублировать механическими, тогда поломка в электронике не скажется на работе отопительного устройства. Особенно это актуально, если случаются длительные периоды без света.

Первый пуск и Розжиг

Внимание ! Розжиг твердотопливного котла с помощью горючих жидкостей запрещён!

1 Через загрузочную дверцу уложить на бумагу сухие мелкие щепки и открыть заслонку на дымоходе. Закрыть загрузочную дверцу и через зольниковую дверцу разжечь бумагу и щепки. Закрыть зольниковую дверцу и полностью открыть воздушную заслонку.

2 Через загрузочную дверцу на разгоревшиеся щепки наложить небольшой слой более крупного дерева. Дождаться пока крупные поленья хорошо разгорятся и доложить основное топливо ровным слоем по всей глубине топки до нижней кромки загрузочной дверцы.

При разогреве котла в нём могут конденсироваться пары из уходящих газов стекающие по внутренним стенкам топки, из-за этого может сложиться впечатление, что котёл течёт. Как только температура воды на входе в котёл превысит 60°C — конденсация прекратится.

3 Настройте механический регулятор тяги см. ниже.

4 Для предотвращения спекания угля рекомендуется сначала нагреть воду в котле дровами до температуры не менее 60°С, после чего начать загрузку угля. Постепенно и равномерно загрузить уголь в количестве, достаточном для образования слоя высотой примерно 50-60 мм, после чего прекратить загрузку на срок 15-20 минут для воспламенения топлива. После загрузки закрыть загрузочную дверцу и открыть воздушную заслонку.

Когда разгорится первый слой основного топлива (примерно 2/3 загруженного) на слой несгоревшего топлива загружается новое топливо. Для работы котла в номинальном режиме необходимо поддерживать слой топлива на трубах около 150-250 мм.

По мере прогорания топлива в котле его следует догружать также ровным слоем по всей глубине топки.

5 Если пламя горящего топлива станет тёмно-красного цвета — следует увеличить тягу открыв сильнее заслонку подачи воздуха или заслонку в дымовом канале. После того как пламя станет жёлтого цвета прикрыть заслонку подачи воздуха.

Изменяйте подачу воздуха до тех пор, пока пламя не станет соломенного цвета с оранжевыми языками. Всегда контролируйте наличие пламени в топке, огонь с выделением дыма и тлеющий огонь приводят неэффективному сжиганию топлива и образованию смолы в дымовой трубе.

6 Мощность котла в грубых пределах может быть изменена заслонкой на патрубке дымоудаления. Для увеличения температуры необходимо открыть заслонку (шибер) и установить ручку управления регулятора тяги на отметку более высокой температуры, для уменьшения — частично закрыть шибер и установить ручку управления регулятора на отметку более низкой температуры.

Также мощность котла можно регулировать загрузкой топлива, крупные куски и маленькое количество топлива дают низкую мощность, а мелкие куски с совместно с большим количеством загрузки — высокую.

7 При длительном горении колосниковые решётки следует периодически прошуровать чтобы слой спёкшейся золы не препятствовал подводу воздуха для горения.

8 Для останова котла дождитесь полного прогорания топлива или прекратите подачу воздуха в топку твердотопливного котла закрыв воздушную заслонку.

При необходимости аварийного останова твердотопливного котла, осторожно откройте загрузочную дверцу, выньте с помощью дополнительных устройств горящее топливо из топки и затушите изъятое топливо водой
