Виды дефлекторов на дымоход и изготовление своими руками

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Как сделать флюгер на дымоход своими руками: инструкция с чертежом

Перед тем как приступать к производству, нужно начертить чертёж будущего дефлектора и приготовить нужный инструмент и материалы:

• Лист оцинкованной либо нержавеющей стали толщиной 0,5–1 мм.
• Ножницы по металлу или болгарка с отрезным кругом.
• Дрель.
• Заклёпочник с заклёпками (болты с гайками).
• Картон для шаблона.
• Чертёж.

Чертеж дефлектора ЦАГИ

Для расчёта параметров дефлектора, следует узнать внутренний диаметр трубы дымохода.

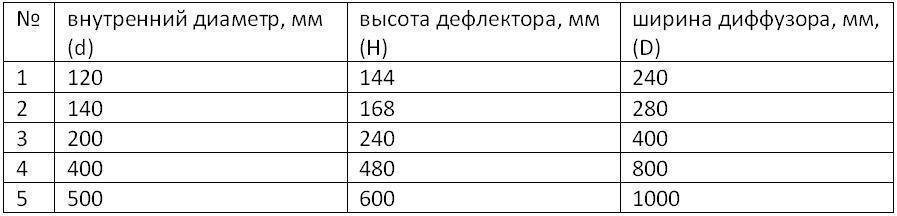

По этой таблице можно рассчитать точные размеры дефлектора исходя из диаметра дымовой трубы:

Внутренний диаметр дымохода d	Высота дефлектора H	Диаметр диффузора D
120	144	240
140	168	280
200	240	400
400	480	800
500	600	1000

Если вашего диаметра нет в таблице, расчёты можно сделать по чертежу.

Совет: при низовом ветре необходимо под зонтиком установить обратный конус, он будет рассекать потоки воздуха с дымом и выводить сразу наружу

Видео: изготовление колпака на трубу дымохода своими руками

Последовательность производимых действий:

1. Сначала рисуем детали на картоне в натуральный размер.
2. Подгоняем детали друг к другу так, как если бы это был готовый дефлектор. Если все устраивает, начинаем переносить на металл.
3. Элементы из картона кладём на металл и обводим маркером.
4. Вырезаем детали. Кромку реза подгибаем пассатижами и простукиваем молотком чтобы выровнять.
5. Диффузор сворачивается в форме конуса. Для соединения краёв просверливаем отверстия и соединяем заклёпками (можно также использовать сварку полуавтомат).
6. По аналогии с диффузором изготавливается внешний корпус (сворачиваем цилиндром).
7. Вырезаем три полоски металла шириной 5 см и длиною 20 см для лапок крепления зонта. По краям сверлим отверстия для крепежа. Загибаются лапки перпендикулярно большей стороне согласно чертежу.
8. В зонтике сверлятся отверстия для болтов 4–5 см от края. Лапки крепятся к зонтику болтами или заклёпками.
9. Сверлим отверстия под крепёж в диффузоре, предварительно наметив их прикладывая зонтик с уже прикрученными лапками.
10. Собираем воедино диффузор и зонтик.
11. Вставляем конструкцию во внешний цилиндр, сверлим отверстия напротив лапок и соединяем болтами или заклёпками.

Фотогалерея: поэтапное изготовление дефлектора

Вырезаем шаблоны из картона

Собираем конус зонтика

Загиб обечайки

Сборка внешнего цилиндра корпуса

Монтаж креплений зонтика

Крепеж юбки

Зонтик собран

Зонтик уже прикреплен

Соединение диффузора и внешнего цилиндра

Дефлектор в сборе

Особенности применения

• Дефлекторы применимы к печам работающим с твёрдым топливом, за исключением вращающегося шарообразного.
• Применяются переходные патрубки для крепежа дефлектора для дымоходов, имеющих круглое сечение к квадратным или прямоугольным трубам.
• Дымоходы большого сечения (камин) крепятся дополнительными лапами из полосок стали для большей устойчивости.

Монтаж дефлектора на дымоходе

Дефлектор нужно подбирать исходя из параметров трубы. Некоторые конструкции прикрепляются сверху на дымоход. Встречаются модели дефлекторов, у которых диаметр цилиндра должен совпадать с выходным устьем трубы.

Диаметр дефлектора обычно составляет от 10 до 50 см. Ширина диффузора моделей может варьироваться от 24 до 100 см. По высоте дефлектор может достигать от 14 до 60 см.

Устанавливая дефлектор на дымовую трубу, необходимо руководствоваться следующими правилами:

1. В зависимости от типа крыши должны различаться способы монтажа дымового отверстия. На плоской крыше дымоход должен выходить за ограждение. На скатном типе устье трубы должно располагаться выше конька, если между ними менее 1,5 метров. Если более, выходное отверстие располагается на одинаковом уровне с коньком.
2. У монтажа цилиндрического дефлектора на кирпичном дымоходе есть особенности. Необходимо использовать переходные патрубки, иначе не будет нужной тяги.
3. Дефлектор должен обдуваться со всех сторон. Следует избегать установки устройства, если его частично закрывает от ветра соседнее здание.
4. Вид дефлектора стоит подбирать согласно местности, на которой находится здание. Если сооружение располагается на пустыре, где очень сильные воздушные потоки, желательно устанавливать самые мощные типы дефлекторов. К ним относятся Н-образные устройства. При климате с суровыми зимами желательно воздержаться от установки вращающегося дефлектора, так как он может обледенеть.

Закрепить дефлектор на дымоходе можно, используя различные материалы:

• врезки на самом дефлекторе;
• болты;
• кронштейны;
• хомуты.

Часто вместе с этими креплениями используется уплотнительная лента для лучшего сцепления двух поверхностей.

Самостоятельное изготовление устройства

Для работы понадобится:

• лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
• ножницы по металлу;
• заклепочник;
• дрель;
• лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

• ширина диффузора составляет 1,2 d;
• ширина защитного зонта – 1,7-1,9 d;
• общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№	Описание	Иллюстрация
Шаг 1.	На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.	Чертеж Вырезанные из бумаги детали
Шаг 2.	Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.	Подготовка к раскрою
Шаг 3.	Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.	В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.	Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.	Свернутая заготовка
Шаг 6.	Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.	Заготовка-конус
Шаг 7.	Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.	Крепление полос Загиб полосок
Шаг 8.	При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.	Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Чертежи как сделать дефлектор на дымовую трубу своими руками

Последовательность действий при изготовлении устройства будет следующая:

1. Делаем чертеж всех деталей на бумаге (причем, полую их величину), вырезаем соединяем между собой.
2. При совпадении всех параметров на бумажном макете, все то же самое делаем на металлическом листе.
3. На металлическом куске вырезается форма диффузора и скручивается в цилиндр.
4. Чтобы соединить все детали дефлектора, нужно аккуратно просверлить отверстия в элементах и использовать болты или специальные заклепки для создания единой конструкции.
5. Затем изготавливается колпак, полоски, все отдельно сделанные детали соединяются воедино.

Ничего сложного в процессе изготовления дефлектора на трубу своими руками нет, главное, следовать правилам сборки и не забывать о правильном подборе всех параметров конструкции.

Особенности использования дефлектора

Колпаки на трубы, что отводят продукты сгорания твердотопливного котла, печи или камина необходимо правильно установить. Грамотная организация процесса отвода дыма и копоти — это не только забота об окружающей среде и отопительных приборах, но и вопрос безопасности для человека.

Дефлектор для дымоотвода

Правила применения устройств включают такие положения:

1. Для того чтобы закрепить дефлекторы с круглым сечением на газоходе котла, что имеет прямоугольную или квадратную форму, необходимо использовать переходной патрубок.
2. Если дымоотводы котла или камина имеют слишком большое сечение, к дефлектору необходимо подсоединять специальные ножки – подпорки из стали.
3. Переход от кирпичного дымоотвода котла или печи к круглому сечению дефлектора выполняется исключительно после напуска кирпичной кладки.
4. Запрещено устанавливать дефлекторы на трубы газового котла.

Запрет на монтаж дефлектора на дымоотводящие каналы газового котла регулируется СНиП 2.04.05 «Устройство дымовых и вентиляционных каналов».

Выводы: Важным элементом каждой системы отопления является дымоотводящий канал. Дефлектор на дымоотвод устанавливается на трубы, выводящие продукты переработки топлива твердотопливных котлов и печей, и способствует увеличению тяги в канале. Эффективное устройство для улучшения работы отопительного прибора можно изготовить и установить своими руками. Запрещено использование данной конструкции для дымовых труб газового котла.

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

• ножницы, предназначенные для резки жести;
• молоток, электродрель и набор сверл;
• сварочный агрегат любого типа;
• разметочный комплект;
• картонный лист;
• саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Как ставить дефлектор

Ставить на трубу дефлектор возможно, только если дымоход выполнен точно по правилам СНиП 41-01-2003, поз. 1 на рис. ниже. Весьма желательно, чтобы труба, на которую будет установлен дефлектор, располагалась на подветренном относительно направления господствующих ветров скате крыши. Для справки: подветренный значит противоположный направлению, откуда ветер дует.

Правильное расположение дымовой трубы и крепление дефлектора к кирпичной трубе

Крепить дефлектор к выдре (верхнему расширению кирпичной трубы) безусловно можно, только если труба изначально рассчитана под дефлектор. Если нет, или в кладке трубы есть хоть малейшие нарушения, крепить к ней дефлектор нужно так, как показано на поз. 2 рис:

1. В трубу вставляют прочную гильзу (стакан; переходник квадрат-круг) С;
2. Стакана закрепляют глухими анкерами А на уровне не выше нижнего ряда кладки выдры и закладными штырями З в канавки на устье трубы. Анкеры и закладные замуровываются цементно-песчаным раствором от М200;
3. На стакан надевают диффузор/юбку Д с карнизом (отливом) К. Обязательно для дефлектора любой схемы, в т.ч. несовершенного!
4. Диффузор крепят только к кладке мелкими анкерными болтами. Не саморезами в пластиковых дюбелях! К стакану юбку/диффузор не крепят!
5. На вороте (верхнем обрезе) юбки/диффузора прочно закрепляют рабочую конструкцию дефлектора.

Только при таком способе крепления дефлектор никогда не расшатает старую и/или не рассчитанную не него кирпичную трубу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

• монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
• установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Как сделать дефлектор?

Дефлектор в продольном разрезе

Пример установки дефлектора своими руками на асбестоцементной трубе для дымохода диаметром 120 миллиметров.

1. С помощью болтов М6 (поз.7) и гаек М6 (поз. закрепить на нижнем цилиндре (поз. 9) стойки (поз. 4).
2. К нижнему цилиндру с помощью хомута (поз. 5) прикрепить на 3-4 стойках верхний цилиндр (диффузор) (поз. 3), который книзу расширяется.
3. На фальцах собрать обратный конус (поз. 2).
4. С помощью заклепок (поз. 6) установить конусообразный колпак.

В таблице приведены размеры дефлектора в соответствии с размерами трубы для дымохода.

D, мм	W, мм	H, мм
120	240	144
140	280	168
200	400	240
400	800	480
500	1000	600

Соотношение размеров

Что такое дефлектор и зачем он нужен

Обустройство печи и отвод продуктов сгорания — одно из самых сложных мероприятий при строительстве бани

Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход

Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

• внешний цилиндр — ее роль играет обычная труба из асбеста, керамики или металла;
• диффузор — крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента — верхний стакан;
• зонтик — самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
• нижний стакан — опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

• защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы — быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
• увеличение КПД дымоотвода на 15-20 %;
• минимизация затрат на монтаж дымоотвода;
• эффективное искрогашение — немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны — это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

Изготовление устройства

Принцип работы дефлектора заключается в усилении тяги. Чтобы он выполнял эту функцию, после того, как будет сделан расчет, необходимо правильно собрать устройство и установить его. Для этого нужно выполнить следующие этапы:

1. Для начала рекомендуется нарисовать на картоне детали по размерам: внешний корпус цилиндрической формы, зонтик, диффузор. После этого вырезать лекала и обвести их уже на листе металла.
2. Затем элементы нужно вырезать при помощи специальных ножниц.
3. Все детали соединяются болтами, специальными заклепками и сварочным аппаратом.
4. Чтобы закрепить колпак-зонтик нужно вырезать из металла несколько полос, которые будут выступать в качестве кронштейна, они крепятся с наружной стороны корпуса.
5. После этого к колпаку необходимо прикрепить обратный конус.

После подготовки всех элементов, дефлектор собирается и устанавливается на дымоходную трубу.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

• насадка Григоровича;
• изделия, выпускаемые в лабораториях ЦАГИ;
• «Круглый Волпер»;
• «Флюгер»;
• Н-образное устройство.
• изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием «Круглый Волпер» имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

• встроенный электрический двигатель;
• датчик давления;
• электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).
