Трубы для дымохода - материал изготовления, длина и диаметр

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
ревизия − для очистки конструкции от сажи;
кагла, регулирующая тягу;
розетта − для декорирования дымохода;
флюгер и конус, защищающие отопительную систему от природных осадков;
грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Требования к дымоходам из керамики

Кроме фундамента, большинство технических требований к установке дымохода из керамики практически не отличаются от тех, что предъявляют к металлическим конструкциям. Требования относятся к способу установки, изоляции и обустройстве наружной части дымохода, возвышающейся над кровлей.

Ключевой момент в обустройстве дымохода из керамики – правильно подобранная толщина трубы. Она должна соответствовать типу печного оборудования и рабочей температуре во время эксплуатации.

Поскольку керамика имеет свойство поглощать и передавать большое количество тепла, то при контакте с горячими отработанными газами она будет нагреваться до опасных значений. Поэтому для соблюдения норм пожарной безопасности нужно выбрать подходящую толщину и диаметр керамической трубы.

Желательно использовать рекомендованный производителем котла способ устройства дымохода.

Утепление – еще один важный момент в обустройстве керамического дымохода. Так же, как и металлические трубы, керамика нуждается в утеплении при прохождении через неотапливаемые помещения или при выходе на улицу. В местах, где труба проходит через жилые помещения (комнату, кухню), утеплять ее не обязательно.

В качестве изоляции может служить обычная базальтовая или минеральная вата и клинкерный кирпич. Это оптимальный по стоимости и эксплуатационным характеристикам материал, устойчивый к высоким температурам.

Кроме пожарной безопасности, стоит позаботиться и об основной задаче дымохода – хорошей тяге. Это аэродинамическое явление во многом зависит от правильного расположения трубы. Как и в случае с металлической трубой дымохода, керамическую конструкцию желательно вывести как можно ближе к коньку крыши.

Рекомендуем ознакомиться: Вытяжка для газового котла и правила ее установки в частном доме

Если это невозможно, необходимо соблюдать требования по высоте оголовка дымохода:

Труба не должна быть ниже 30 см, если труба находится относительно близко к коньку. При удалении от него более чем на 1,5 м, высота должна быть увеличена до 50 см.

Если между коньком и дымоходом расстояние от 1,5 до 3 м, то его высоту нужно спроектировать особым образом. Воображаемая горизонтальная линия, ведущая от конька к своду крыши под углом 10 градусов, должна идти по касательной через оголовок дымохода.

Нормативные требования по устройству дымоходов

Правила монтажа дымоходных каналов регламентируются целым рядом строительных нормативов:

СП 89.13330.2012«Котельные установки».
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
ДБН В.2.5-20-2001«Инженерное оборудование зданий и сооружений. Внешние сети и сооружения. Газоснабжение».
НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний».
ГОСТ 9817-95 «Аппараты бытовые, работающие на твердом топливе. Общие технические условия».

Общие предписания по устройству системы отведения дыма

В целом, основные правила сводятся к следующему:

В качестве дымохода допускается использовать трубы, устойчивые к экстремально высоким температурам, влаге, кислотной среде, образуемой при контакте продуктов горения с конденсатом.
Каждый теплогенератор снабжается отдельной дымовой шахтой.
Не допускается объединения вентиляционных и дымоходных контуров.
Запрещено устанавливать дымоходы вблизи газовых труб, электропроводки и других инженерных сетей.
Положение дымоотводящего контура должно быть максимально вертикальным. Средний угол наклона трубы не должен превышать 30°.
Располагать часть контуров горизонтально не запрещается, но следует учитывать, что любое отклонение от вертикали снижает силу тяги. Поэтому количество горизонтальных отводов не должно быть более 3, при длине каждого не более 1 м, а общей протяженности дымохода до 2 м.
Скорость движения воздушного потока в дымовой шахте с естественной силой тяги должна находиться в интервале 0,15-0,60 м/с.
Детали дымоходной магистрали должны герметично стыковаться, сам трубопровод жестко фиксироваться к стене. Любые провисания должны быть исключены.
Для периодической чистки дымоход должен оборудоваться ревизионным люком.
Отрезок дымовой шахты, выходящий наружу, необходимо защищать от попадания внутрь атмосферных осадков, а также оснащать искрогасителем.
Все конструктивные элементы здания, соприкасающиеся с дымоотводом, должны выполняться из огнеупорных материалов.

Трубы из нержавеющей стали

Нержавеющая сталь — это очень надёжный материал, который обладает множеством достоинств и используется в дымоходных конструкциях повсюду. Рассмотрим основные плюсы использования изделий из нержавеющей стали:

нержавеющая сталь обладает высоким коэффициентом термоустойчивости. Трубы из этого материала можно использовать при температуре до 500 °C;
помимо этого, ещё одним важным плюсом нержавейки считается устойчивость к губительному воздействию коррозии;
такие изделия резистентны к агрессивным химическим веществам;

также изделия из нержавеющей стали отличаются небольшим весом;
стоимость таких изделий довольно демократична, в сравнении с другими вариантами;
ещё стоит отметить газонепроницаемость этого материала;
детали из нержавеющей стали имеют презентабельный вид;
монтаж такой трубы дымохода отличается простотой из-за малого веса;
срок службы таких изделий составляет около 10–15 лет.

Трубы из стали имеют множество преимуществ перед прочими типами дымоходов

Нержавеющие детали — отличный выбор для монтажа дымоходной конструкции. Такие изделия довольно просты в установке.

Для чего требуется расчет дымохода?

Для того, чтобы ваша печь работала должным образом, важно, чтобы система дыма отведения была настроена, как положено. Огромную роль в этом играют два основных параметра, с которыми познакомимся немного ниже

От них будет зависеть, какая тяга будет, насколько эффективно будет удаляться дым из печи. Как правильно рассчитать трубу для дымохода будет зависеть не просто функционирование системы, но и безопасность людей живущих в помещении

Поэтому обращайте внимание на любые тонкости, изучайте теорию, чтобы потом можно было без проблем узнать и определить, как самостоятельно рассчитать дымоход

Дымники

Всем известный дымник-зонтик удовлетворительно держит тягу на ветру до сильного, но искры гасит плохо и против задувания трубы порывами мало полезен, и поэтому непригоден для приборов импульсных и длительного горения. Несколько лучше дымник-зонтик с сеткой (поз. 1 на рис.), им можно снабжать дымоходы печей и котлов поверхностного горения.

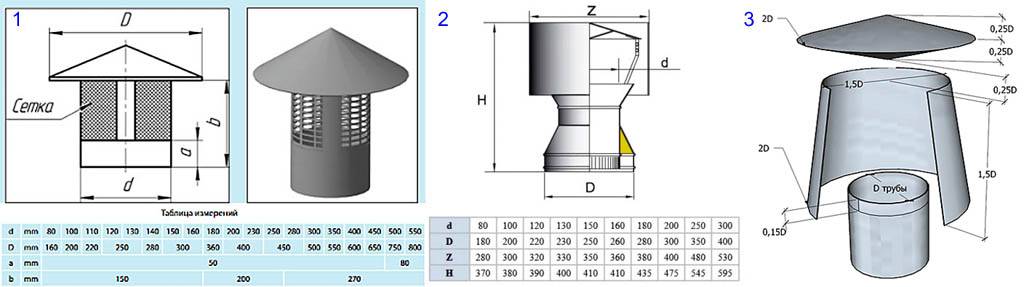

Чертежи и размеры дефлекторов для дымоходов

Достаточно сложен конструктивно, но пригоден на все случаи жизни дымник с кольцевым дефлектором (чертежи с размерами на поз. 2; d – диаметр просвета трубы)

Обратите внимание на его юбку и шейку, без них дымник с дефлектором потеряет свои качества. Если дымоход сэндвичевый, роль юбки с шейкой сыграет верхняя разделка его кожуха

Дымник ЦАГИ (схема и размерные соотношения на поз. 3) проще и эффективнее дефлекторного, он применим на ветру скоростью до 150-200 км/ч (!), но среди промышленных изделий встречается редко, т.к. входящее в его состав объемное тело вращения мало технологично. Однако, если делать дымник своими руками, то свернуть из оцинковки двойной конус не бог весть что за работа. Дымник ЦАГИ нужно крепить к трубе не хомутом, а саморезами, т.к. на скошенном по горизонтали ветру он развивает значительную подъемную силу.

Сэндвичные трубы

Данный вариант труб из нержавейки наиболее дорогой. Однако он характеризуется универсальностью и надежной эксплуатацией. Сэндвичные трубы для дымоходов подходят для обустройства оборудования любого типа. Из недостатков, кроме высокой стоимости, следует выделить значительный размер таких конструкций. Отметим, что внутри зданий лучше всего использовать именно этот вариант труб.

Некоторые домовладельцы вместо сэндвичных конструкций применяют обычные одностенные изделия, которые утепляют самостоятельно посредством применения базальтовой ваты. Такой способ обустройства дымоходов имеет один серьезный недостаток — низка пожаробезопасность.

Лучше всего применять заводские сэндвичные конструкции. Особенно хороши варианты с наружным слоем, выполненным из оцинковки. Они имеют не только высокие эксплуатационные характеристики, но эстетичный внешний вид.

Марки используемой стали

Детали дымохода изготавливают из стали нескольких марок:

Марка	Свойства и область применения
304 и 316	Обладают повышенной термоустойчивостью и стойкостью к агрессивным веществам, так как в их состав входят молибден и никель. Подходят для газового оборудования. Сталь 304 дешевле, так как в ней меньше добавок, что незначительно снижает стойкость к кислотам.
409	Подходит для отопительных систем, использующих твердое топливо.
439	Содержит титан и алюминий, универсальна, температура эксплуатации – до 850 градусов.
430	Меньше других устойчива к воздействию кислот, но не боится повышенной влажности. Используется для внешнего кожуха.
316i, 321 и 310s	Марки устойчивы к кислотному воздействию, пластичны, универсальны. 316i и 321 выдерживают температуры порядка 850 градусов, а 310 s – до 1000.

Дымоход коллективный: правильное подключение

Размеры дымохода, используемого одновременного для нескольких отопительных приборов — отдельная тема для разговора.

Если необходимо дымоотведение от ряда отопительных приборов, то расчет дымохода производится с учетом всех отопительных приборов, используемых в системе, их типа, мощности, потребляемого топлива.

К примеру, в доме при едином дымоходе устанавливается несколько отопительных приборов, котел общей системы отопления и камин.
Сразу становится понятным, что перед нами совершенно разные системы. Диаметр дымохода камина совершенно не соответствует диаметру дымохода котла.
Как правило, камины работают на дровяном топливе, а котлы обогревательной системы дома — на природном газе.

Можно ли совместить эти 2 совершенно разные системы? Можно. Более того, при правильном размещении отопительных приборов они не только не создадут проблем, но и будут дополнять друг друга.

Как это происходит?

В один дымоход включен котел и камин. При работе котел периодически отключается и переходит в режим ожидания. В это время у нас работает камин. Поэтому в дымоходе поддерживается нормальная температура, газы не остывают.
Отсюда отсутствие конденсата и хорошая тяга при последующем запуске котла.
Но размер дымохода для камина должен быть значительно большим, чем для котла. И в случае если мы будем использовать только котел без запуска камина, у нас могут возникнуть проблемы с избыточной тягой, приводящей к неправильной работе котла.
Как мы знаем, диаметр дымохода для камина рассчитывается по соотношению 1:10 к его топке. Становится ясным, что такой диаметр дымохода очень велик для котла. Камином люди пользуются нечасто, а котел обогрева работает постоянно в зимнее время.
Значит, нужно сделать дымоход меньшего диаметра, подходящего для котла? Нет, это будет большой ошибкой. Когда котел будет работать самостоятельно, все будет прекрасно. Когда запустится камин, в дымоходе будет создаваться повышенное аэродинамическое сопротивление. Двухходовой дымоход. Рис. 1

Как итог:

неправильная работа отопительных приборов;
попадание угарных газов внутрь помещения.

Это уже опасно для жизни. Отравление угарными газами зачастую приводит к летальному исходу.

Двухходовый дымоход — решение вопроса

Как же решить данный вопрос?

Наш совет — используйте двухходовой дымоход.

Преимущество двухходового дымохода:

Двухходовой дымоход. Рис.2

возможность использования различных тепловых приборов одновременно и по отдельности в одном дымоходе;
стабильная работа каждого прибора;
экономия при строительстве и монтаже;
экономия пространства.

Монтируя такой дымоход, необходимо соблюсти все условия для правильной работы каждого прибора. Если камин сможет прекрасно функционировать с кирпичным дымоходом, то для котла необходимо выполнить гильзовку. Это предохранит кирпич от щелочного воздействия конденсата.

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

составления проекта прокладки дымохода;
получения специального согласия органов контроля;
приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную. Кронштейн для крепления дымохода

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

https://youtube.com/watch?v=fVU8QIgaBc4

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

Монтаж элементов дымохода начинается снизу вверх.
Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
Тройник монтируется на кронштейн-опору.
Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Как рассчитать диаметр

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если дымовая труба круглая, то она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Рассчитать параметр, несложно придерживаясь определенных правил, которые помогут вам.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Кирпичные трубы

Трубы из кирпича являются довольно популярным решением для дымохода. Однако они не столь универсальны, как изделия из современных материалов.

Монтаж и обслуживание кирпичных труб сопряжены с массой трудностей, а чтобы сложить такую конструкцию, необходимы строительные навыки

Кирпичные дымоходы имеют ряд недостатков, на которые нужно обратить внимание:

внутренние стенки дымоход не являются гладкими, поэтому такие дымоходы легко накапливают сажу и забиваются;
вес кирпичной конструкции довольно большой;
монтаж кирпичного дымохода – довольно сложное мероприятие;
изделия из этого материала имеют низкую устойчивость к коррозийным воздействиям, что приводит к разрушению конструкции.

Однако такие изделия имеют и некоторые достоинства, которые определяют их популярность:

отличаются отличными показателями пожаробезопасности. Кирпичная труба может выдерживать температуру, достигающую 700 °C, поэтому отлично подходит как для газовых котлов, так и для отопительного оборудования, работающего на твёрдом топливе;
срок службы таких изделий может достигать от 50 лет при нормальной эксплуатации, а в некоторых случаях — больше;
конструкции кирпича отличаются эстетичностью. Такой дымоход может стать украшением и классического частного дома и современного таун-хауса.

Монтаж дымоходной конструкции из кирпича лучше всего доверить опытному специалисту, так как расчёт необходимого диаметра и других важных факторов провести новичку будет очень сложно. Любые ошибки при прокладке дымохода их кирпича могут привести к плачевным последствиям.

Керамические изделия могут служить как внутренней камерой в кирпичной конструкции, так и самостоятельным дымоотводом

Какие параметры требуется вычислить?

Для расчета нужно определить такие параметры:

Длина. Первым делом вам необходимо обязательно определить максимальную высоту здания, сколько метров до конька крыши в том самом месте, где предполагается выход будущей трубы. Потому что от длины будут зависеть одни из самых важных характеристик будущей системы. Учитывайте тот факт, что слишком высокие каналы попросту будут «съедать» тягу, в итоге к источнику тепла будет она добираться с меньшей скоростью, а значит гореть ваша печь, будет намного хуже. Кроме того, «страшны» и слишком низкие дымоходы по отношению к кровле, об этом подробней будет ниже.
Диаметр дымохода (сечение). Что касается данного параметра, то здесь нужно учитывать не столько сами размеры, сколько первоначально форму самой трубы

Не забывайте важное условие, если вы хотите получить качественную дымоходную систему, работающую по всем правилам, то труба должна быть цилиндрическая. То, есть стенки обязательно делайте круглыми, чтобы сажа и копоть меньше задерживалась в канале

Тем самым, вы отталкиваете момент прочистки каналов. Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Размер дымохода для газового котла

Газовые котлы бывают с открытой и закрытой камерой сгорания. Агрегаты с закрытой камерой сгорания комплектуются коаксиальными дымоходами. Правила размещениях их довольно просты:

Дымоход идет с поворотом в 90 градусов и в идеале должен сразу выводиться за стену горизонтально
Вывод должен производится под небольшим уклоном к улице, чтобы конденсат не попадал в котел.
Если труба монтируется вертикально, то нужно предусмотреть конденсатоотводчик.
Высота дымохода для газового котла с закрытой камерой регламентируется каждым производителем по-своему, потому что мощность дымососа в котел может отличаться. Поэтому перед монтажом изучите инструкцию.
Над крышей и коньком дымоход выводить не нужно.

Для котлов с открытой камерой сгорания высота дымохода рассчитывается аналогично описанному выше способу.

Диаметры дымоходных труб

Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.

В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.

Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента

Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов

Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.

Размеры труб для дымоходов могут быть такими:

фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
размер теплоизоляции — от сорока до шестидесяти миллиметров;
длина трубного изделия — от 0,5 до 1 метра;
толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).

Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.

В продаже есть большое разнообразие:

растяжек, хомутов и кронштейнов;
опорных площадок и защитных фартуков;
оголовок, заглушек и колпаков-флюгарок;
кровельных уплотнителей;
декоративных накладок узлов прохода;
компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
ревизионных тройников, предназначенных для удаления загрязнений.

Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.

Для каких параметров нужен расчет

Основные параметры любого вертикального дымохода – длина и внутреннее (рабочее) сечение дымоотводящего канала. Вся приведенная ниже информация одинаково верна для отопительных приборов на любом виде топлива, но параметры дымоходов для газовых котлов рассчитывают специалисты лицензированной проектной организации.

Длина

Длина дымохода определяется СП 7.13130.2013. Его длина (или высота) измеряется от оголовка вверху трубы до колосниковой решетки отопительного котла. Норматив предусматривает минимальную высоту дымохода и высоту оголовка относительно конька кровли.

Следует иметь в виду, что определенная расчетами высота – номинальная. Фактически дымоход у современного котла расположен сбоку, выпускной патрубок котла расположен в верхней части агрегата на некоторой высоте относительно низа топки. Поэтому фактическая длина вертикальной части дымопровода будет немного меньше, чем расчетные данные – на расстояние от низа топки до выпускного патрубка. Это расстояние можно определить по чертежу агрегата или измерить.

Не стоит думать, что удлинение дымохода – это хорошо. Тяга основана на подъеме вверх горячих отходящих газов, а при слишком большой длине трубы газы охлаждаются и тяга уменьшается. По этой же причине дымоход должен быть утеплен. В утеплении нуждаются даже традиционные печные дымоходы из красного кирпича. Ситуация с тягой усугубляется еще и тем, что отходящие газы от современных котлов с высоким КПД имеют невысокую температуру.

При умеренно удлиненном дымоходе тяга увеличивается, при этом больше тепла вылетает в атмосферу. Слишком сильный ток газов будет гасить газовые отопительные агрегаты. Тягу можно регулировать задвижками.

Диаметр дымохода

Не менее важен для создания тяги и диаметр дымохода. При установке современных отопительных агрегатов минимальный диаметр определяется просто – по паспорту агрегата (и диаметру выходного патрубка). Кроме того, в нормативных документах приведены минимальные размеры сечения дымоходов, соответствующие агрегату определенной мощности. Эти данные приведены в паспорте агрегата.

При использовании уже существующей традиционной печи дымоход оставляют прежним. При устройстве кирпичной печи и дымовой трубы своими руками необходимо пользоваться проектом (желательно не скачанным в интернете!) и выкладывать трубу в точном соответствии с чертежом. То же относится и к отдельно стоящим кирпичным конструкциям.

Одностенные трубы

Доказано, что овальная форма труб намного эффективнее круглой. Она занимает меньше пространства при более значительном показателе сечения. Это не только упрощает прокладку, но улучшает внешний вид конструкции. Однако, если соединить одностенную конструкцию к котлу с КПД более 90%, она может быстро испортиться. Речь идет о пеллетных, газовых и дизельных агрегатах. К ним нужно подбирать изделия с хорошей теплоизоляцией.

Дело в том, что показатель температуры отходящих газов у рассмотренных агрегатов низкий. Это приводит к появлению конденсата. Из-за него на наружной части каналов возникают черные потеки. Для обустройства дымоходов в банях данные конструкции подходят идеально так, как КПД применяемых в них котлов не превышает шестидесяти процентов.

Одностенные трубы из нержавейки также можно использовать при обустройстве твердотопливных агрегатов. Но в этом случае обязательно нужно использовать теплоизоляцию. Иначе появления конденсата избежать не удастся.

Выбор материала и расчёт параметров труб для дымохода
