Диаметр дымохода для газового котла – схема и расчет размеров

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

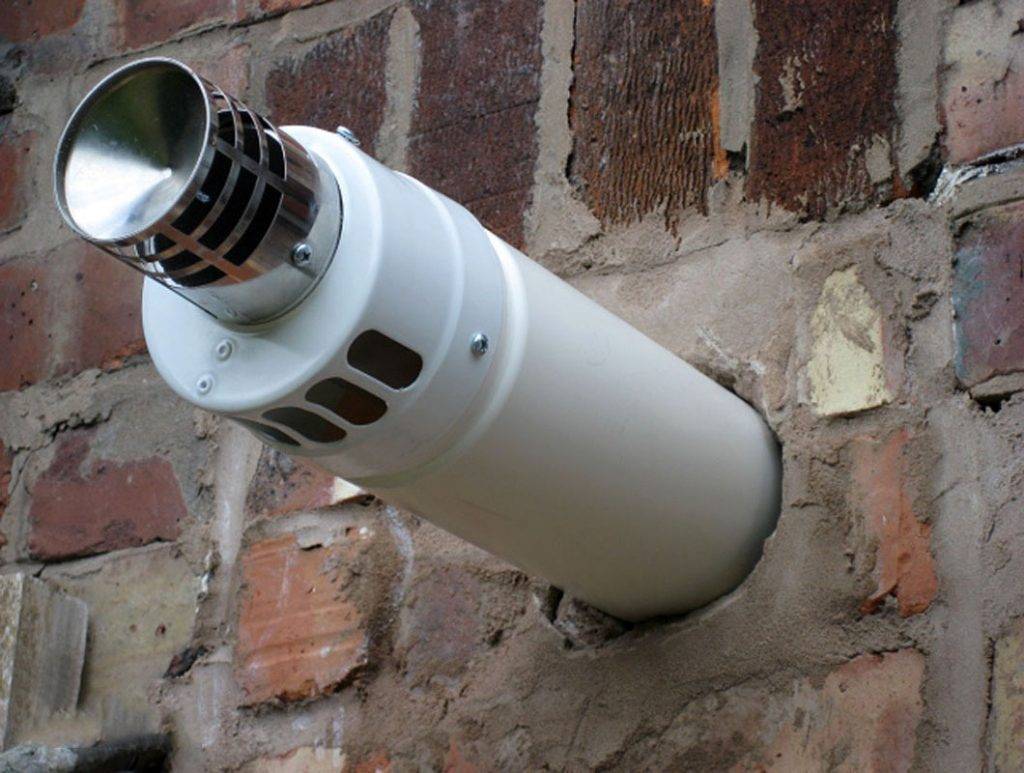

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

  • коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
  • тягу улучшают за счет встроенного вентилятора;
  • систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

  • конденсационные котлы;
  • турбированные с закрытой топкой;
  • парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Газовый котел Навьен — инструкция по ремонту

При выборе дымоотводящей системы следует учитывать бренд изготовителя котла. Например, у оборудования Buderus, Viessmann, Baxi патрубки нестандартные, потребуются дымоходы этих же фирм.

Разновидности дымоходов

По материалу изготовления дымоходы подразделяются на алюминиевые, пластиковые, из нержавейки. В России популярностью пользуются пластик и нержавейка.

Газовый котел с коаксиальным дымоходом из пластика обычно конденсационный. Труба двухканальная, изготовлена из термостойкой пластмассы. Температура дыма – до 205 градусов. Такие дымоходы недорогие, легкие, их легко устанавливать. Минус – недостаточно высокая долговечность.

Подключение к котлам не конденсационного типа не рекомендуется, т.к. их температуры выше. К конденсационным нельзя подключать обычные дымоходы.

Нержавейка выдерживает температуры до 550 градусов, она долговечна и кислотоустойчива. Эти трубы бывают утепленными и неутепленными.

При монтаже коаксиальных дымоходов для газовых котлов двухканальных необходима теплоизоляция.

Первый тип обладает улучшенной аэродинамикой, может использоваться в качестве коллективного в многоквартирном доме, можно подключать к котлам с атмосферной горелкой. Долговечность – от 30 лет.

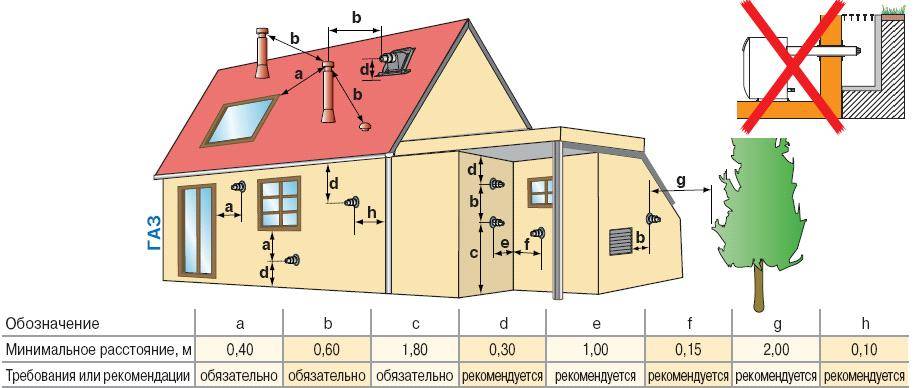

Схема вертикального коаксиального дымохода для газового котла подразумевает вывод вдоль фасадной стены на крышу. В других случаях труба выводится сквозь наружную стену и заканчивается там.

Схема вертикального коаксиального дымохода:

Определение сечения дымохода для газового котла открытого типа

Перед тем как приступить к монтажу дымоходной коммуникации для газового котла открытого типа рекомендуется составить план будущих работ. Определение показателя сечения прямоугольного дымохода выполняется несколько иначе, чем в случае с круглой конструкций. Рассмотрим вычисление правильного сечения для обоих вариантов:

  • для прямоугольной коммуникации сечение трубы определяется следующим образом: 1 кВт мощности должен соответствовать 5,5 см²;
  • показатель сечения круглого дымохода должен быть не меньше диаметра выходного патрубка газового отопительного агрегата.

Дымоходная коммуникация, которая расположена вертикально, в обязательном порядке должна иметь теплоизоляционный слой. Для этих целей применяются огнестойкие изоляторы. Рассмотрим примеры пожароустойчивых теплоизоляционных материалов, которые отлично подойдут для этой цели:

  • асбоцемент;
  • кирпич;
  • раствор из извести и шлаков.

Помимо обязательного обустройства теплоизоляции, необходимо позаботиться и о герметичности конструкции. Это необходимо для того, чтобы исключить проникновение продуктов сгорания в жилые помещения.

Для закрытого газового котла рекомендуется применять коаксиальный дымоход

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Основные разновидности дымоходов

Часто встречающиеся типы дымоходов:

  • Кирпичные. Как правило, в кирпичной шахте монтируют трубу из асбеста. Ключевой минус кирпичного дымохода — необходимость установки фундамента для него. Кроме того, такая конструкция ухудшает тягу, а также способствует образованию мусора и продуктов конденсации. Это разрушает систему и делает помещение сырым. Из плюсов — высокая теплоемкость и пожарная безопасность.
  • Керамические. Наиболее дорогостоящий и качественный вариант. Выполняются из огнеупорной керамики. Обязателен слой теплоизоляции негорючего материала. Плюсы — не требуют частой очистки, имеют гладкие стенки и круглое сечение (обеспечивает хорошую тягу), обладают высокими показателями герметизации и теплоизоляции, жаростойки, долговечны, легко устанавливаются. Недостатки — обязательность фундамента и высокая цена.
  • Модульные из стали. Их собирают из тройников, переходников, колена и т. д. Конструкции из нержавейки часто устанавливают каналы из кирпича (вышеупомянутая гильзовка). Однако можно установить такой дымоход и отдельно. Нержавейка должна обладать устойчивостью к кислотам и быть жаропрочной, чтобы в дымоходе не появилась коррозия (толщина стенок — от 0,6 до 1 мм). Оцинкованная сталь не подходит, т. к. цинк быстро выгорает при высоких температурах. Минусы стальных сооружений — повышенная теплопроводность ведет к быстрому остыванию газов, формируется большой объем конденсата, срок эксплуатации не превосходит 15 лет. Из плюсов — хорошая тяга за счет скругленной формы, не нужен отдельный фундамент, не происходит накопления сажи.
  • Гофрированные из стали. Представляют собой гибкую трубу из металлической ленты. Используются для гильзовки кирпичных конструкций с изогнутостями. Просты в установке, но служат недолго.
  • Сэндвич-конструкции из стали. Представляют собой две вставленные друг в друга трубы. Область между ними заполняют специальным негорючим утеплителем. Минусы — высокая стоимость. Плюсы — сниженная теплопроводность и медленное остывание газов, быстрая проходимость дыма, минимум конденсата, легкость монтирования.
  • Асбестоцементные. Подходят, если оразующиеся отопительные газы не горячее 300 градусов. Для стандартных печей непригодны из-за плохой жаростойкости. Минусы — непрочность, отсутствие теплоизоляции и неудовлетворительная теплостойкость, пористость, необходимость частой очистки, некрепкое соединение резиновыми. Плюсы — легковесность, круглое сечение, низкая стоимость и легкий монтаж.
  • Полимерные. Производятся из композиционных полимеров. Применяются для гильзовки каналов из кирпича или бетона. Из-за плохой жаростойкости не подходит для горячих газов с температурой выше 250 градусов (печей). Только для газовых колонок или котлов с повышенным КПД. Минусы — неустойчивость к высоким температурам, непрочность, отсутствие теплоизоляции. Плюсы — гибкость и маловесность, дешевизна, долгий срок эксплуатации.

Надеемся, материал был для вас полезен. Как вы поняли, рассчитать высоты дымохода довольно просто. Применяется данные решения и в доме у вас всегда будет тепло.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как правильно монтировать дымоход

Установка дымоходов для газовых котлов должна проходить исключительно при соблюдении все мер пожарной безопасности и норм строительства, допускающих монтаж такого оборудования. В противном случае возникает не только риск поломки системы, но и опасность возгорания.

В качестве материала для изготовления котла правильнее будет воспользоваться теми элементами, степень горючести которых является минимальной, а показатели огнеупорности, напротив, максимальными

Делать это следует для того, чтобы стенки конструкции были способны стойко переносить воздействие высокой температуры.
Важно, чтобы дымовая труба была ровной, то есть без каких-либо изгибов и сужений.
Чтобы продукты сгорания в процессе работы котла не попали внутрь помещения, крайне необходимо обеспечить всем стыкам дымохода надежную герметизацию.
Всю конструкцию следует проверять на наличие каких бы то ни было изъянов заранее, то есть до начала работы.
Поверхность изнутри трубы не должна иметь неровностей и шероховатостей.
Наибольшее число колен трубы, допустимых при монтаже – три, об этом стоит помнить.. Правильнее всего оборудовать такой дымоход, который будет иметь овальную, квадратную или цилиндрическую форму

Правильнее всего оборудовать такой дымоход, который будет иметь овальную, квадратную или цилиндрическую форму.

Кроме того, особенно важно предотвратить потенциальное появление в системе конденсата и обеспечить ей должную защиту от продуктов сгорания. Именно эти выделения зачастую являются основной причиной порчи трубы дымохода

Установка дымоходов для газовых котлов должна проходить с учетом следующих советов по монтажу:

максимальный наклон частей дымохода не должен превышать показатель в 30°, а уклон по направлению к функционирующему котлу – как минимум 0,01°;
для того чтобы оставить возможность периодически чистить оборудование и удалять изнутри системы конденсат, на участках дымохода с поворотами требуется оборудовать специальным люком;
во время установки крайне важно продумать то, как будут располагаться капельник, а также ревизии;
заслонки или стабилизаторы тяги – обязательный элемент конструкции;
если предполагается расположение трубы на не отапливаемом участке ли на улице, то правильным решением будет оснастить ее качественной теплоизоляцией;
необходимо следить за тем, чтобы при соединении функциональных элементов трубы между ними не возникало зазоров и щелей;
плотность всех стыков должна быть максимальной для того, чтобы конструкция не подверглась разгерметизации;
лучше всего расположить трубу строго вертикально, при наличии горизонтальных частей их длина не должна превышать от трех до шести метров;
утеплителем может выступать привычная всем минеральная вата, которую впоследствии рекомендуется укрыть кирпичным слоем.

Как уже говорилось выше, трубу важно оборудовать так, чтобы иметь доступ к ее внутренним частям для проведения своевременной чистки

При несоответствии некоторым строительным нормам инспекционные службы могут признать всю систему дымохода не пригодной к эксплуатации, поэтому при отсутствии должного опыта работы и сомнениях в собственных силах эту работу будет лучше доверить профессиональным мастерам. Для качественной установки к тому же рекомендуется изучить различные фото образцов дымохода и посмотреть видео по их правильному монтажу.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

  • первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
  • диаметр внутри конструкции зависит от разновидности газового оборудования;
  • при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
  • для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

  • труба состоит из отдельных элементов, которые соединены специальной мастикой;
  • утеплитель выполняется из минеральной ваты;
  • кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

  • повышение производительности системы отопления;
  • полная безопасность;
  • если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
  • для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

Какие параметры требуется вычислить?

Для расчета нужно определить такие параметры:

Длина. Первым делом вам необходимо обязательно определить максимальную высоту здания, сколько метров до конька крыши в том самом месте, где предполагается выход будущей трубы. Потому что от длины будут зависеть одни из самых важных характеристик будущей системы. Учитывайте тот факт, что слишком высокие каналы попросту будут «съедать» тягу, в итоге к источнику тепла будет она добираться с меньшей скоростью, а значит гореть ваша печь, будет намного хуже. Кроме того, «страшны» и слишком низкие дымоходы по отношению к кровле, об этом подробней будет ниже.
Диаметр дымохода (сечение). Что касается данного параметра, то здесь нужно учитывать не столько сами размеры, сколько первоначально форму самой трубы

Не забывайте важное условие, если вы хотите получить качественную дымоходную систему, работающую по всем правилам, то труба должна быть цилиндрическая. То, есть стенки обязательно делайте круглыми, чтобы сажа и копоть меньше задерживалась в канале

Тем самым, вы отталкиваете момент прочистки каналов. Что касается размера (диаметра), то его выбирать нужно исходя из сечения главного выходящего патрубка печи либо котла. Использовать трубы с диаметром больше или меньше патрубка, не рекомендуется. Высокая вероятность разгерметизации.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

  • Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
  • Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
  • Отдельные элементы должны соединяться друг с другом по раструбной системе.
  • Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
  • В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
  • Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
  • Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.
Установка включает несколько последовательных этапов:

  • Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
  • Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
  • Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

  • В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
  • V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
  • Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей – 1500.
  1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
  2. Диаметр круглой трубы высчитываем по формуле – d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

  • С – это постоянный коэффициент, равный для печей на дровах 0,034;
  • литера «а» – величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
  • высота дымохода обозначается буквой «h».
  • Т0 – средний уровень температур атмосферы;
  • Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

  • буржуйка работает на твердом топливе;
  • в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
  • уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

  1. Выполняем действие в скобках – 1+150/273. После вычислений получаем число 1,55.
  2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
  3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
  4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

  1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
  2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
  3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
  4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

  • габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
  • размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
  • высчитываем соотношение. (338/2695)*100=12,5%.
  • смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

  • топка 800/500 мм, ее площадь – 40 см2;
  • сечение дымохода 200/200 мм, площадь равна 4 см2;
  • рассчитываем соотношение (400/4000)*100=10%.
  • по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

Частые ошибки и проблемы при установке

В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:

  • Неверно подобранный размер трубы (ее высота и сечение);
  • Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
  • Нарушение норм пожарной безопасности;
  • Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
  • Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).

Требования к дымоотводам согласно СНИП

СНиП предусматривает следующие параметры высоты дымохода для газового котла:

Высота дымоходных труб газового котла относительно крыш должна быть:

— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;

— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;

— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;

— не менее 1200мм над плоской крышей.

В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.

Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.

Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.

Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.

Монтаж с выводом на крышу

Собирают стальные дымоходы для твердотопливных котлов, используя методику «по конденсату». Выглядит процесс монтажа подобных конструкций примерно следующим образом:

  1. На выводном патрубке котла фиксируют первый отрезок трубы. Выполняют эту процедуру с использованием термостойкого качественного герметика, рассчитанного на эксплуатацию при температуре не менее 1500°.
  2. Наращивают колено, двигаясь вверх до потолка, промазывая стыки герметиком и дополнительно скрепляя их хомутами. В котельной дымоход фиксируют на стенах с использованием кронштейнов. Согласно нормативам, располагать такие крепежи на протяжении трубы положено с шагом не более 2 м.
  3. В пироге перекрытия вырезают отверстие, диаметр которого должен быть минимум на 70 мм больше сечения дымохода. Пропускают через потолок трубу. При этом используют специальную конструкцию — теплоизолированный пропускной стакан.
  4. Крепят тройник для отвода конденсата. Место стыковки скрепляют хомутом и дополнительно промазывают герметиком.
  5. С использованием пропускного стакана выводят дымоход на крышу. Место выхода трубы гидроизолируют с использованием битума и рубероида.
  6. На заключительном этапе на дымоходе монтируют искрогаситель-грибок и защитный оголовок.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
