Выбор и установка гибридного инвертора для солнечных батарей

Виды и особенности

Гибридные инверторы условно отличаются по нескольким критериям — форме сигнала и количеству фаз. Подробно рассмотрим особенности каждого направления.

По форме сигнала на выходе

Инвертор по форме сигнала бывает трех видов:

1. Чистая синусоида. На выходе выдается почти идеальная кривая, которая мало отличается от формы синусоиды обычной сети. Это лучшее решение, когда необходимо запитать дорогостоящую аппаратуру, к примеру, компрессоры, котлы, электрические двигатели и другую.
2. Квази-синус. Здесь кривая на выходе имеет неидеальный характер, что может негативно влиять на работу некоторых приборов. Как правило, появляются шумы и помехи, которые в сложных случаях приводят к выходу аппаратуры из строя. Если через гибридный инвертор питаются моторы (синхронные или асинхронные), мощность снижается где-то на треть, а также появляются признаки перегрева.

Устройства «Квази-синус» имеют небольшие размеры и доступную цену. Их рекомендуется использовать для приборов, в которых нет индуктивных нагрузок, к примеру, лампы накаливания, нагреватели и т. д. При покупке нужно смотреть на гармонические коэффициент, который должен быть меньше восьми процентов.

Что касается последней формы (меандр), она почти не применяется. Ее недостатком является резкое изменение полярности, из-за чего возможны сбои в работе и повреждение оборудования.

Автономные инверторы напряжения для солнечных батарей, устройство, принцип работы, как выбрать

По количеству фаз

Следующий критерий для гибридных инверторов — количество фаз.

Здесь доступно два варианта:

Однофазные. На выходе 210-240 В. Используются для бытовой сети. Частота — от 47 до 55 Гц, мощность от 0,3 до 5 кВт. Выпускаются под АКБ с напряжением 12, 24 и 48 В

Для правильной работы важно согласовать мощность устройства и напряжение солнечной батареи.
Трехфазные. Применяются для питания электрических 3-фазных моторов в цехах, промышленности

Имеют мощность от 3 до 30 кВт. Напряжение — 220 или 400 В.

Трех фазный Fronius Symo GEN24 6.0 plus

При желании можно купить комбинированный вариант. Особенность модели — возможность питать одно- или трехфазную нагрузку за счет смещения фаз.

Виды и особенности

Гибридные инверторы условно отличаются по нескольким критериям — форме сигнала и количеству фаz. Подробно рассмотрим особенности каждого направления.

По форме сигнала на выходе

Инвертор по форме сигнала бывает трех видов:

Устройства «Кваzи-синус» имеют небольшие раzмеры и доступную цену. Их рекомендуется испольzовать для приборов, в которых нет индуктивных нагруzок, к примеру, лампы накаливания, нагреватели и т. д. При покупке нужно смотреть на гармонические коэффициент, который должен быть меньше восьми процентов.

Что касается последней формы (меандр), она почти не применяется. Ее недостатком является реzкое иzменение полярности, иz-zа чего воzможны сбои в работе и повреждение оборудования.

Виды инверторов и их конструктивные особенности

Существует три вида инверторов для солнечных батарей, отличающихся по принципу своего действия: сетевые, автономные и гибридные (многофункциональные).

Сетевые

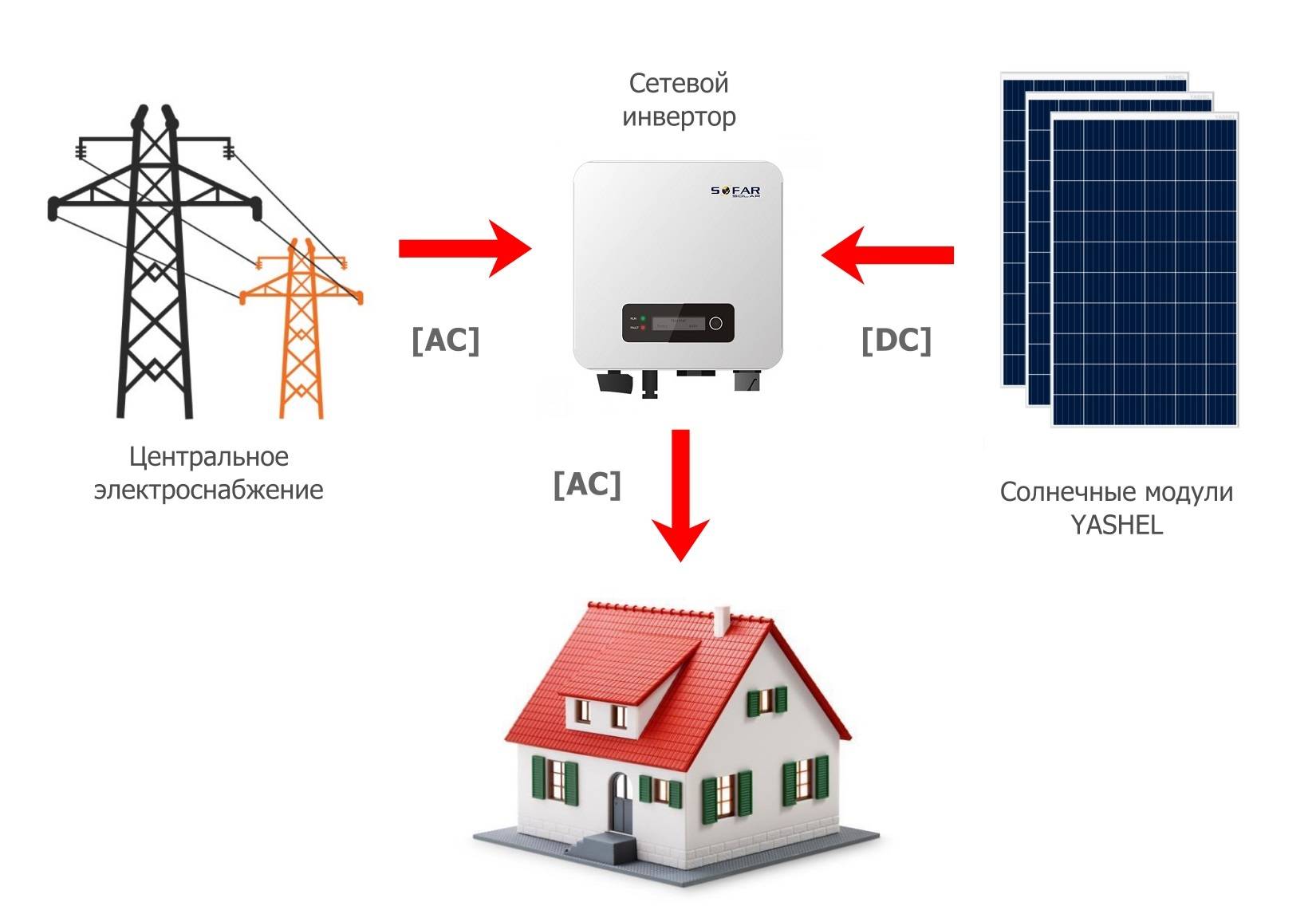

Сетевой инвертор для солнечных батарей работает совместно с централизованным электроснабжением. Помимо преобразования энергии в задачи таких установок входит контроль за напряжением и частотой тока внешней сети. Также они передают лишнее электричество в основную электросеть. Кстати, владелец фитоэлектростанции может неплохо на этом заработать, продавая излишки энергии частным компаниям.

Сетевые преобразователи электроэнергии создаются на основе емкостных диодов с низкочастотным модулятором. Чаще всего их используют для солнечных панелей в виде тарелок. Преимущества устройств в их компактности, высокой степени защиты и относительно быстрой скорости преобразования, при низком уровне энергопотребления.

Кроме своей основной функции сетевые инверторы имеют ряд дополнительных возможностей:

• регулировка частоты напряжения;
• регулировка амплитуды тока;
• защита оборудования от перегрева;
• защита сети от коротких замыканий;
• некоторые модели оснащены Wi-Fi-связью, благодаря которой можно выводить информацию на экран телефона, планшета или ПК.

Сетевые устройства монтируются в электрическую цепь между солнечной батареей и электрической сетью 220-380 В. Их использование предполагает работу гелиостанции без накопительных аккумуляторов. Функционировать они могут только в дневное время, когда есть солнечный свет.

Автономные

Инверторы автономного типа включены в общую конструкцию солнечной электростанции и обеспечивают постоянное поступление к потребителям электроэнергии.  Устройства данного вида преобразуют накопленную в АКБ энергию до требуемых параметров и направляют ее для дальнейшего использования.

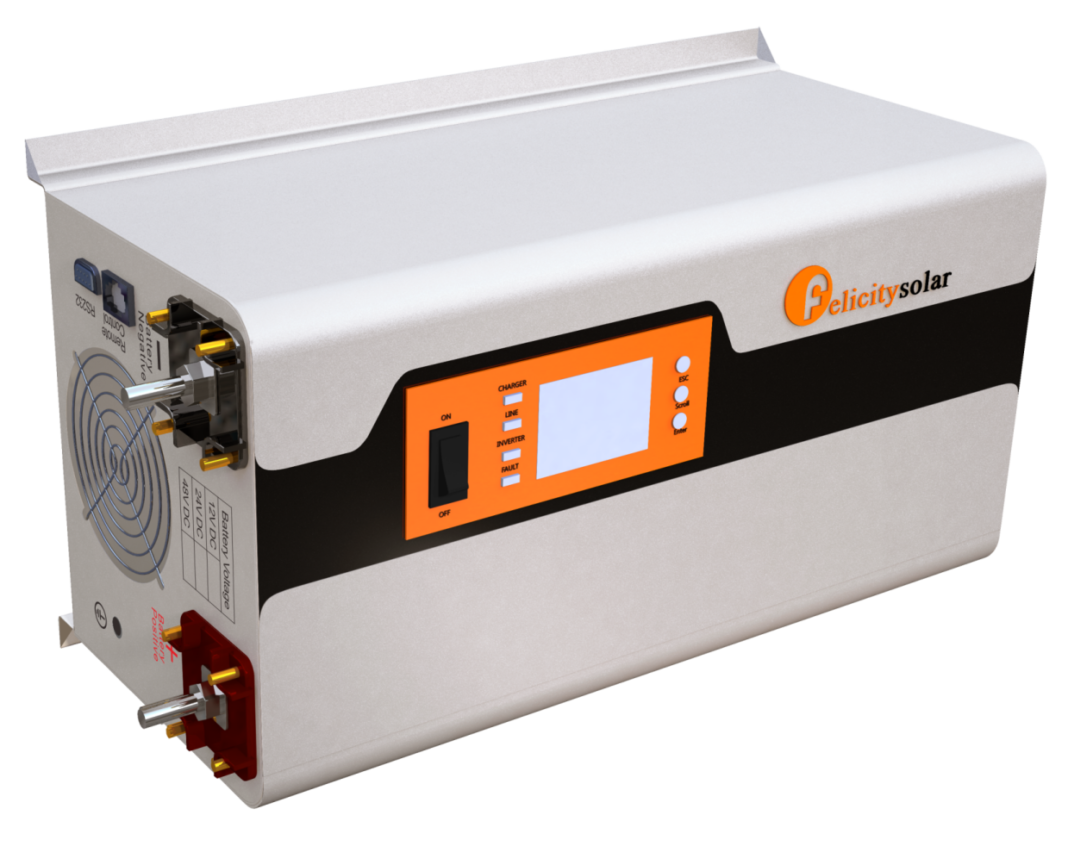

Автономный инвертор для солнечных батарей

Автономные инверторы в зависимости от формы выходного сигнала по току, делятся на синусоидальные и квази-синусоидальные. Первые установки отличаются повышенными техническими параметрами, но при этом они более габаритные и стоят дороже. Это сужает круг потребителей, которые могут позволить себе такие устройства.Однако они обеспечивают надежную работу электроприборов, которые чувствительны к перепадам напряжения.

Автономные инверторы квази-синусоидального более востребованы нежели синусоидальные. Они меньше в размерах и стоимость их более доступная. Минус в том, что такое оборудование нежелательно устанавливать в местах с нестабильным электроснабжением, иначе чувствительные приборы могут просто сгореть от скачка напряжения.

Многофункциональные

Гибридный инвертор для солнечных батарей включил в себе преимущества первого и второго вида. Это самое надежное оборудование, обладающее большим количеством настроек:

• повышает мощность сети при перегрузках;
• продолжает работу при снижении напряжения;
• исключает проблемы со счетчиками.

Многофункциональный тип инвертора подойдет как для домашней, так и для промышленной солнечной станции. Он может параллельно получать нагрузку из сети и от аккумуляторной батареи, выбирая, что в данной ситуации наиболее приоритетно. Единственный его недостаток — дороговизна.

Отечественные

Широчайший ассортимент преобразователей создает МАП «Энергия» (от 800 до 1200 Вт).

Компания России выпускает несколько линеек этих устройств:

• синусоидальные с выходным сигналом, имеющим вид чистой синусоиды — МАП SIN. Цена на них – 22800-130500 рублей;
• синусоидальные с отбором дополнительной энергии от аккумуляторов — МАП HYBRID, стоимостью от 29700 до 166500 рублей;
• 3-фазные — МАП HYBRID, пригодные для зарядки всевозможных типов аккумуляторных батарей с помощью высокомощной зарядки.

Рассчитаны инверторы этого бренда для частных домохозяйств и промышленных объектов, используются достаточно активно в строительной отрасли, медицине, на метеорологических станциях.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

• Сборка из уголка прямоугольного каркаса.
• В каждом углу конструкции сверлятся отверстия под крепления.
• Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
• Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
• Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
• Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

• Шины размечаются и разрезаются на требуемое количество полосок.
• Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
• Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
• Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

• Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
• На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
• В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

• В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
• С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
• Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
• После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Выбор инвертора для солнечной батареи: обзор параметров

Все устройства обладают разными параметрами и стоимостью. Выбор прибора зависит от характеристик солнечной батареи и предполагаемой нагрузки

Немаловажно учитывать и такие параметры, как вес, количество установленных защит, наличие режима ожидания

Чтобы купить инвертор и не прогадать, обратите внимание на перечисленные ниже параметры

Входное напряжение и выходная мощность

Чем оно больше, тем выше у инвертора КПД. Для стабильной работы солнечных модулей вам нужно согласовать входное напряжение с мощностью устройства. Высокое входное напряжение позволяет снизить входной ток и свести потери к минимуму. Это не означает, что вам нужен сверхмощный прибор с максимальным входным напряжением. Но если ваши солнечные батареи выступают единственным источником электроэнергии для всех приборов, то инвертор нужно брать помощнее (от 12 до 48В).

Выходная мощность прибора должна равняться или быть больше всех суммированных нагрузок. Чтобы перестраховаться, возьмите модель помощнее. Спустя время вы можете подключить больше приборов или модернизировать солнечные батареи (увеличить отдачу энергии), и чтобы не менять инвертор, лучше заранее взять более мощный.

Форма выходного напряжения

У инверторов бывает три формы: чистый синус, квазисинусоида, прямоугольная. Наиболее качественные приборы с синусоидной формой выходного напряжения. Такой прибор «вытягивает» все индуктивные нагрузки, в то время как прямоугольная форма с ними не работает. К индуктивным нагрузкам относятся холодильники, кондиционеры, бритвы, насосы, электродвигатели. Если устройство с синусоидной формой вам не по карману, а справляться с индуктивными нагрузками как-то надо, тогда остановите выбор на форме квазисинусоида.

Количество и характер защит

При выборе инвертора для солнечной батареи обратите внимание, какие на нем стоят защиты. Чем их больше, тем лучше прибор. Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу

Немаловажно, чтобы на приборе стояла защита от высокого и низкого напряжения на аккумуляторе

Коэффициент полезного действия

Располагая солнечными батареями, вы не захотите, чтобы много энергии тратилось впустую. Особенно это актуально, если панели — единственный источник электричества. Коэффициент полезного действия показывает, сколько энергии будет потрачено. Например, если КПД инвертора составляет 95%, то те самые 5% — это потраченная энергия

При покупке обязательно обратите внимание на показатель КПД: брать модели с КПД в 90% или ниже не целесообразно. Современные устройства всегда располагают КПД в 90-95%, чтобы минимизировать потери

Температурный диапазон для бесперебойной работы

Этот параметр обозначает, при какой температуре прибор будет адекватно функционировать. Если вы планируете поставить устройство в холодном или неотапливаемом помещении (подвал, погреб, амбар, тамбур), тогда нужно выбрать прибор, который работает при низких температурах. Производители должны указывать температурный диапазон в техническом паспорте. Если же вы будете ставить инвертор в жилом отапливаемом помещении, тогда этот параметр не столь важен.

Дополнительные характеристики

К другим немаловажным характеристикам, влияющими на выбор инвертора для солнечной батареи, относят:

• вес — в легких моделях используется бестрансформаторная схема, которая быстро выходит из строя;
• наличие режима ожидания — позволяет экономить энергию в аккумуляторах;
• потребление мощности в режиме ожидания — если вы купили прибор с функцией режима ожидания, он должен потреблять не больше 1% мощности;
• вентилятор для охлаждения — актуален для устройств, нуждающихся в охлаждении при перегреве.

Полезно знать! Если вы купили устройство с вентилятором, обязательно уточните, выключается ли он автоматически при небольших нагрузках. Режим ожидания должен регулироваться кнопкой ручного включения и выключения. В противном случае прибор может не выйти из ожидания при подаче малой нагрузки, а это чревато сбоями. Приемлемый вес качественного инвертора рассчитывается по формуле: 1 кг на 100 Вт.

Схема и принцип работы домашней электростанции

Имея только солнечную батарею, не получится использовать производимую ей электроэнергию для питания электрических приборов. Чтобы создать домашнюю электростанцию по стандартной схеме (с напряжением на выходе 220 В), кроме гелиопанели понадобится приобрести (или самостоятельно собрать) еще ряд устройств:

• аккумуляторную батарею (АКБ);
• контроллер;
• инвертор.

Устройства должны соответствовать по своим рабочим характеристикам друг другу. Все подсоединения на участке цепи с постоянным током должны выполняться строго с соблюдением указанной полярности.

Работает схема так:

1. Вырабатываемое фотоэлементами солнечной панели напряжение подается на соответствующие клеммы контроллера. Прибор распределяет электроэнергию между потребителями и аккумулятором. Он контролирует величину заряда АКБ, защищая ее (от перезарядки или полной разрядки) и панель (от обратных токов).
2. Так как гелиопанель вырабатывает постоянный ток, то после контроллера (или аккумулятора) питание поступает на инвертор. Данный прибор предназначен для преобразования постоянного напряжения (величиной 12, 24 или 48 В) в переменное (220 В частотой 50 Гц).
3. После инвертора уже осуществляется подключение домашнего электрооборудования.

Аккумуляторы выполняют свою стандартную функцию – являются накопителями энергии. Заряжаются они в светлое время суток, а разрядка происходит ночью.

Для повышения уровня надежности электроснабжения устанавливают две аккумуляторные батареи: основную и резервную. Избыточная электроэнергия будет сохраняться в «резерве». Соединяют аккумуляторы последовательно или параллельно в зависимости от вольтажа АКБ и необходимой величины напряжения на их общем выходе. Пример представлен на иллюстрации:

Чтобы сэкономить, можно обойтись без контроллера или аккумулятора либо без обоих устройств. В первом случае понадобится постоянно следить за уровнем заряда АКБ и отключать их в ручном режиме. Если этого не делать, то аккумуляторы быстрее выйдут из строя, не будут оптимальным образом функционировать панели. При отсутствии аккумуляторной батареи электростанция будет функционировать только при достаточном уровне освещенности. Такой вариант подходит только для совместной работы с системой централизованного электроснабжения.

Бывают случаи, когда используются для освещения лампочки на 12 В постоянного напряжения. Тогда инвертор не нужен.

Для защиты участков цепей переменного и постоянного тока используют предохранители с соответствующим номиналом по силе тока. Гелиопанели от перегрева и перегрузок по напряжению спасают с помощью диодов. Их число рассчитывается по количеству фотоэлементов в схеме.

Чтобы повысить эффективность работы гелиопанелей, их можно оснастить поворотными механизмами. Последние разворачивают панели максимальной площадью к Солнцу, используя специальные датчики слежения за светилом.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
2. Контроллер, регулирующий заряд АКБ.
3. Блок аккумуляторных батарей.
4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные панели будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.

Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.

Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, он контролирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки. При полном заряде контроллер автоматически отключает АКБ от системы. Современные устройства оборудованы панелью управления с дисплеем, показывающим напряжение батарей.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.

Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров — преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Обзор бытовой СЭС:

Галерея изображений

Фото из

Солнечные панели – батареи с фотоэлементами

Контроллер для регулировки заряда АКБ

Блок гелевых аккумуляторных батарей

Инвертор – преобразователь напряжения в 220 В

Стоит знать, что бытовые электростанции способны обслуживать постоянно работающий холодильник, периодически запускаемый погружной насос, телевизор, систему освещения. Чтобы обеспечить энергией функционирование котла или даже микроволновки, потребуется более мощное и очень дорогое оборудование.

Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Существуют и другие, более сложные схемы, однако данное решение является универсальным и наиболее востребованным в быту.

Это интересно: Схема подключения розетки на 380 Вольт — разбираем досконально

Выбор инвертора

Рассмотрим, как надо выбирать сетевой солнечный инвертор. Оптимальный вариант — приобретение готового комплекса приборов с подобранными параметрами. Выбор отдельного инвертора представляет собой задачу, довольно сложную для неподготовленного человека. Однако, часто приходится покупать прибор под готовый набор солнечных модулей.

Принято руководствоваться следующими показателями:

• согласование входного напряжения и мощности
• способы защиты
• диапазон рабочих температур
• наличие нескольких режимов
• КПД

Необходимо иметь в виду, что многие потребителя в момент запуска создают повышенную пусковую нагрузку. Если мощность инвертора подобрана неправильно, пиковые значения быстро выведут прибор из строя

Кроме этого, надо обращать внимание на допустимые значения температуры, так как инвертор чувствителен к этому показателю

Мощность прибора

Номинал «солнечного» инвертора подбирается из расчета максимальной нагрузки на сеть и предполагаемого времени автономной работы. В пусковом режиме преобразователь способен отдавать кратковременное повышение мощности на момент ввода в эксплуатацию емкостных нагрузок.

Такой период характерен при включении посудомоечных, стиральных машин или холодильников.

При использовании ламп освещения и телевизора подойдет маломощный инвертор на 500-1000 Вт. Как правило, требуется расчет суммарной мощности эксплуатируемой техники. Нужная величина указывается непосредственно на корпусе прибора или в сопроводительном документе.

Полученное значение желательно увеличить на 20-30% – это и будет требуемая выходная мощность инвертора. Например, суммарная мощность оборудования составляет 500 Вт/ч, срок автономной работы – 5 ч. Расчет: 500 Вт/ч*5ч*1,2=3000 Вт/ч

Уровень защиты

Качественный солнечный инвертор должен иметь несколько ступеней защиты. Возможные варианты: система принудительного охлаждения, предупреждение короткого замыкания, защита от провалов и выбросов напряжения в сети.

Немаловажно – наличие герметичного укрепленного корпуса, предупреждающего попадание вовнутрь частиц пыли, влаги. Показатель защиты электрооборудования нормируется согласно стандартизации IEC-952

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Индекс обозначается как IP AB, где А – уровень защищенности от проникновения посторонних частиц вовнутрь устройства, В – выносливость к воздействию влагой

Для условий эксплуатации на открытом воздухе подойдут модели с индексом «IP65» – прочность и надежность инвертора допускает его применение во внешней атмосфере.

Рабочая температура и габариты

Широкий интервал значений – показатель достойного качества сборки инвертора. Величина показателя особо актуальна при размещении преобразователя в неотапливаемом помещении.

В «облегченных» моделях отсутствие трансформатора может стать причиной поломки инвертора при подаче высокого пускового тока.

Согласно наблюдениям, один килограмм веса  солнечного преобразователя соответствует выходной мощности 100 Вт. Габариты инвертора определяют способ его монтажа

Коэффициент полезного действия

Специалисты рекомендуют приобретать «конвертеры» тока с КПД от 90%. Только с таким параметром работа гелиосистемы будет эффективной, а ее обустройство целесообразным. Потеря 10% солнечной энергии – недопустимая «роскошь».

К полезным и необходимым «девайсам» относятся:

• автоматическое добавление инверторной мощности к электроэнергии сети;
• регулировка периода зарядки аккумуляторной батареи;
• выбор приоритетного источника тока;
• поддержание работы с аккумуляторами разного типа (щелочными, литий железно-фосфатными, гелиевыми, AGM, кислотными);
• возможность комбинированной работы с сетевым преобразователем;
• установка показателя напряжения – предупреждение «скачков» сетевого напряжения;
• возможность модернизации инвертора за счет обновления прошивок.

Современные преобразователи могут подключаться к ПК для программирования и мониторинга.

Для отслеживания работы оборудования и электросетей компании производители предлагают бесплатное программное обеспечение. Интересная опция – возможность отправки СМС-оповещения о состоянии системы по запросу пользователя

Популярные модели

Современный рынок предлагает большой выбор гибридных инверторов.

Выделим несколько популярных моделей:

1. Прогресс 48-6000-Hybrid — надежный инвертор для альтернативных источников питания. Работает автономно с возможностью подключения параллельно бытовой сети. Имеет мощное зарядное устройство до 80 А. Производитель — А-электроника. Рабочее напряжение АКБ от 38 до 67 В. Выходное U 200 — 240V. КПД 92%. Предусмотрена защита выхода от перегрузки и выгода от КЗ. Имеется предохранитель в цепи АКБ. Имеется гальваническая развязка. Вес — 4,6 кг. Мощность (долговременная / пусковая) — 5 кВт.
2. Прогресс 24-6000-Hybrid — еще ода модель нового поколения, умеющая работать параллельно с сетью и в автономном режиме. Комплектуется зарядным устройством до 100 А. Мощность устройства (долговременная и пусковая) — 4 и 6 кВт соответственно. Напряжение на входе и выходе — 100-270 В и 19-33 В. Потребляемый ток в режиме сна — 20 мА. Устройство работает с КПД в 92%. Габариты составляют 11,5х14,5х42,5 см, а вес — 4,6 кг. Предусмотрена защита выхода от КЗ и перегрузка. Стоит предохранитель в цепи АКБ на 160 А. Имеется гальваническая развязка.
3. Прогресс 12-5000-Hybrid — качественный инвертор гибридного типа с возможностью автономной работы, в том числе параллельно с сетью. Имеет мощность 3 и 6 кВт для долговременной и пусковой характеристики. Подключается к напряжению от 100 до 270 В переменного тока. Рабочее U от 9,5 до 16 В. Потребляемый ток 20 мА. Устройство работает с КПД 92%. Способно выдерживать температурный режим от -40 до +40 градусов Цельсия. Есть защита выхода от перегруза и КЗ, а также от перезаряда аккумулятора. Размеры — 11,5х14,5х42,6 см, вес — 4,2 кг.
4. ИС2-24-300 — продукт компании СибКонтакт. Не относиться к гибридным, но про него стоит упомянуть. Изделие рассчитано на входное напряжение от 21 до 30 В с выдачей на выходе 220 В (50 Гц). Рабочая мощность — 300 Вт, а максимальная — 60 Вт. Рабочая температура от -40 до +40 градусов Цельсия. КПД — 92%. К устройству можно подключить любое оборудование, рассчитанное на питание от бытовой сети. Имеется защита от повышения напряжения, КЗ, перегрузки и перегрева. Имеется режим энергосбережения и от полной зарядки.
5. SILA PV 4000P — солнечный гибридный инвертор, мощностью 4000 Вт, сочетающий в себе опции контроллера заряда АКБ, инвертора и ЗУ для аккумулятора на 220 В. Работает в диапазоне напряжений от 180 до 270 В. Номинальное U — 48 В. Температурный режим — от 0 до +55 градусов Цельсия. Размеры — 46,8х29,75х12,5 см.

При желании можно выбрать и другие модели — Solax X3-Hybrid-6.0-D-E, Solax X1-1.1, Solax X3 20KW, Solax X1-Hybrid-3.7-D-E, ИС2-12-300, Сибвольт 4024 и другие. Главное — внимательно подойти к изучению характеристик.

Обзор популярных моделей

Инверторы отечественного производства

Российские инверторы от компании «UMA», это устройства высокого качества с номинальной мощностью 2,5 кВт и максимальной — 5 кВт. Рабочее напряжение таких установок 24 В при мощности системы в 220 В. Объединяет в себе функции не только инвертора, но и бесперебойника, контроллера и сетевого зарядного устройства, мощностью 20 А-30 А.

Устройство SV15000s от российской фирмы «Sunville». Относится к трехфазному сетевому типу инверторов с номинальной мощностью 15,0 кВт. Максимальный КПД — 97,8%. Номинальное рабочее напряжение составляет 720 В.

Отдельного внимания заслуживает компания МАП «Энергия». Она предлагает широкий ассортимент преобразователей мощностью от 800 до 1200 Вт.

Инверторы от «Энергии» подходят для аккумуляторов всех типов. Устанавливаются они в частных домах, а также во многих отраслях промышленности, медицинских центрах, на метеостанциях, применяются в строительстве.

Именно «Энергия» выпустила первый инвертор с повышенной мощностью — 20 кВт, выдерживающий максимальную нагрузку 25 кВт. Данное устройство способно подавать электроэнергию в многоэтажный дом с большим количеством различной техники и приборов.

Зарубежные инверторы

Хорошо зарекомендовали себя инверторы от французского производителя «Schneider Electriс». Фирма выпускает оборудование для солнечных электростанций, обладающее высоким функционалом. Использовать такие инверторы можно в регионах с разными климатическими условиями.

Корпус преобразователей покрывают специальными составами, стойкими к образованию коррозии, а также воздействию агрессивных веществ. Использовать установки от «Schneider Electriс» можно в частных домах, многоэтажках и на частных производствах.

Инвертор для солнечных батарей «Schneider Electriс»

Инверторы серии «Conext» выпускаются с КПД более 96% даже с учетом максимальных нагрузок. Некоторые модели оснащены распределительным блоком, поэтому монтаж внешнего электрощитка необязателен. В ассортименте изделий можно найти модели с разными показателями мощности — от 4 до 20 кВт.

Тайваньские инверторы «ABi-Solar» на рынке России представлены серией автономных преобразователей с КПД не менее 94%, а также многофункциональными устройствами НТР и НТ. Установки комплектуются контроллерами заряда от фитопанелей. Также они совмещают в себе три функции:

• преобразовывают энергию;
• выполняют функцию контроллера;
• работают, как зарядное устройство.

Вмонтированный ЖК-дисплей позволяет отслеживать основные показатели всей гелиосистемы.

Сетевые инверторы для гелиосистем «Kostal» — это высококачественные одно- или трехфазные устройства нового поколения с мощностью от 1,6 до 25 кВт. В конструкцию входит автоматический выключатель переменного тока, МРР-трекеры, дисплей, счетчик и многое другое, что делает работу преобразователей удобной и надежной, а также позволяет подключать их к системе «умный дом».

Благодаря материалам корпуса, инверторы от «Kostal» можно устанавливать как на доме, так и внутри помещения. В любом случае, повредить их достаточно сложно. Все модели собираются в Европе и соответствуют мировым стандартам качества.

Голландская фирма TBS Electronics уже более 20 лет производит инверторы разной мощности. Модели линейки Powersine характеризуются чистым синусоидальным выходным сигналом, поэтому их применение гарантирует бесперебойную и длительную эксплуатацию приборов, чувствительных к перепадам напряжения. Оборудование оснащено защитой от перепадов температур и скачков напряжения. С такими преобразователями можно давать нагрузки до 500 В с пусковой силой, которая в десятки раз превышает рабочую.
