Давайте разберемся: как делается теплый пол своими руками, водяной и электрический

Подробности

Плюсы и минусы

К преимуществам теплых полов можно отнести:

  •  Высокую энергетическую эффективность. Благодаря этой системе экономится до тридцати процентов энергии. Является наверное самым экономичным способом отопления помещения;
  • Надежность. Если монтаж выполнен качественно, то срок службы такого пола может быть более пятидесяти лет;
  • Может использоваться как обособленная система отопления. Можно полностью отказаться от традиционных батарей и, тем самым, сэкономить пространство.

Недостатком пожалуй здесь является лишь сложность проектирования и монтажа

Крайне важно правильное размещение всех элементов и разводки. Контур не должен иметь стыки

Также, данная система не может быть использована для отопления квартиры в многоэтажных домах с централизованным отоплением. Для этого нужно согласование, которое достаточно трудно получить.

Технология устройства

Первоначальный этап – это подготовительные работы. Это выравнивание поверхности и если есть необходимость заливка стяжки. Игнорирование подготовки может вылиться в образование воздушных пробок в трубах.

После завершения работ по выравниванию по периметру стен кладется пяти миллиметровая демпферная лента. Это необходимо, чтобы компенсировать тепловое расширение поверхности.

Заметка: Ее укладывают по всем стенам комнаты, дверей и т. п.

Лента укладывается с выступом  миллиметров двадцать от планируемой высоты пола. Сверху теплоизоляционный слой нужен для того, чтобы предотвратить утечку тепла в нижние помещения. Для этого может быть использован вспененный полистирол либо полиэтилен с плотностью от 25 кг/м3. Если нет возможности использовать толстый теплоизоляционный слой, то можно использовать фольгированный материал пяти либо десяти миллиметровый.

Важно: При применении фольгированного материала необходим чтобы на алюминиевой основе было наличие защитной пленки, т.к. бетонная стяжка имеет щелочную среду и в ней алюминий разрушится

Существуют следующие способы укладки трубопровода:

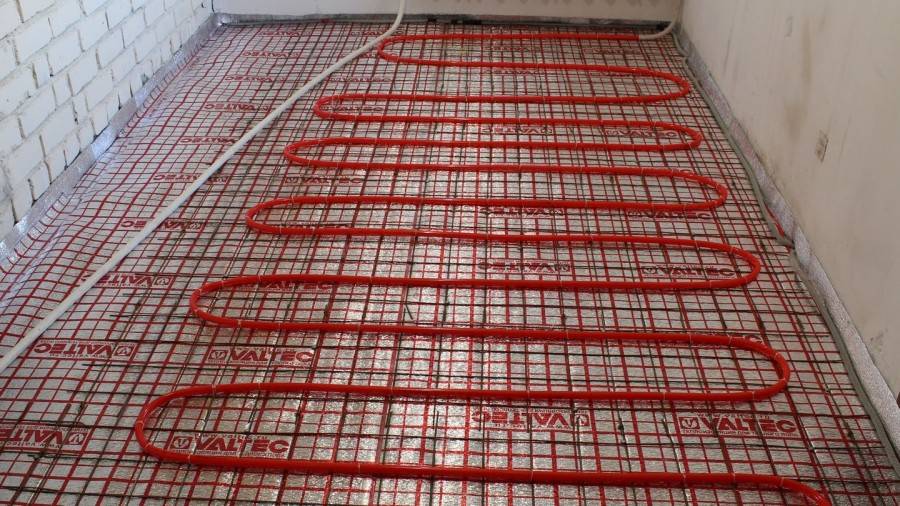

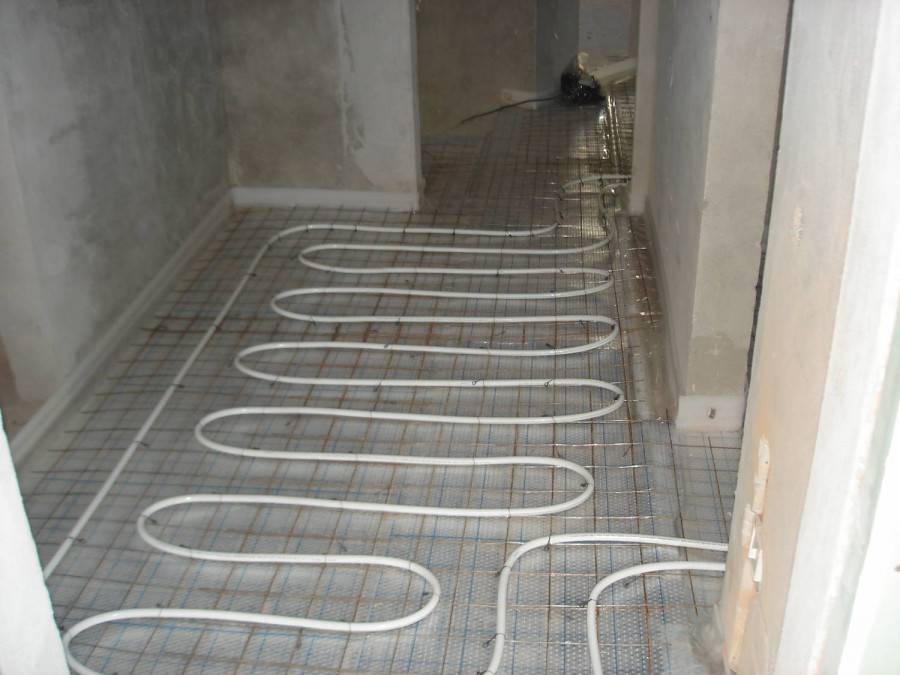

  • Параллельный. Трубы укладываются параллельно змейкой в виде одиночного змеевика. Здесь тепло распределяется неравномерно по поверхности. Подходит для небольших помещений;

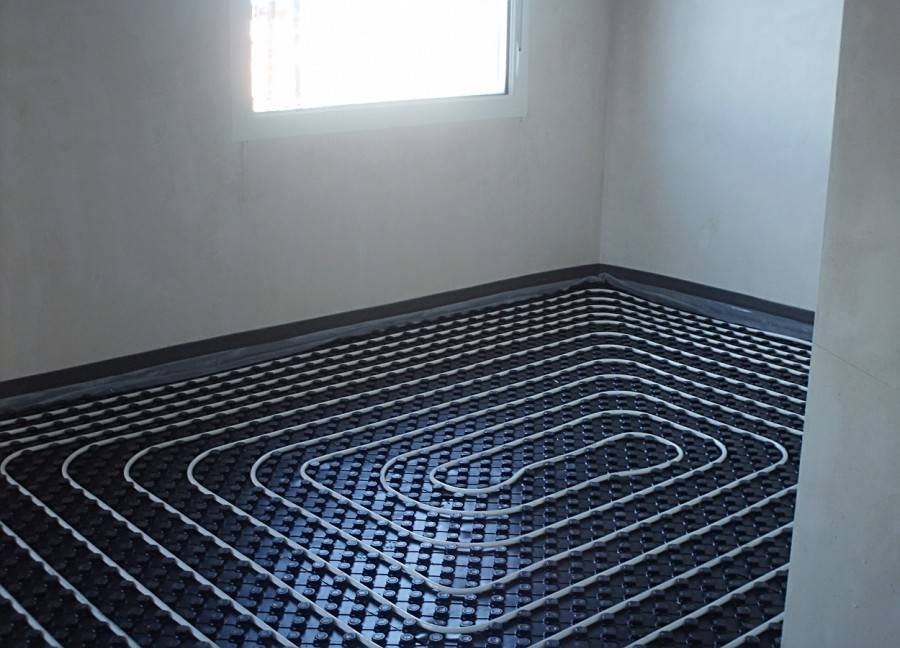

  • Спиральный. Трубы с разными направлениями потоков укладываются с чередованием, где участок с самой большой температурой проходит рядом с холодными участками. Это способствует более ровному распределению тепла по полу.
  • Трубы укладываются на теплоизоляторе с использованием скоб, выдерживая определенный шаг, который не превышает тридцати сантиметров. Около наружной стены строения трубы укладывается с меньшим шагом. Это будет компенсировать тепловые потери.

Заметка: Длина одного контура должна составлять не больше ста двадцати метров.

Перед тем как приступить к работам по заливке, нужно опрессовать систему. Показатель давления при этом должно быть 1,5 МПа от рабочих показателей, но не меньше ноль целых три десятых. Слой заливки на трубами делается не меньше трех сантиметров. Предельное значение 7 сантиметров.

Готовим помещение к монтажу

Полностью разберите устаревшую стяжку. Внимательно следите за ровностью поверхности, выступы не должны быть более одного сантиметра.

На кропотливо зачищенную поверхность необходимо расстелить гидроизоляционный материал.

Вдоль всего периметра помещения необходимо прикрепить демпферную ленту. В случае, если система состоит более чем из одного контура, вы должны уложить ленту между ними.

Следует укрепить стяжки, которыми мы будем покрывать трубы. Для этого мы положим поверх системы армирующую сеть. Кроме того, к ней можно будет прикрепить непосредственно трубы. Понять, как данная процедура протекает, можно просто взглянув на фото теплого пола, который делают своими руками.

Для каждого отдельного помещения требуется выполнить индивидуальный расчет параметров. Обычно данные вычисления делаются в специальной программе, для экономии времени и сил.

Если вы делаете теплый пол своими руками, вероятнее всего, у вас не получится рассчитать необходимую мощность контуров используя только формулы. Нужно учесть просто невероятное количество нюансов, а ошибка в свою очередь приведет к очень плохим последствиям.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

  • Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
  • Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
  • Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
  • Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
  • Монтажные работы стали намного проще;
  • Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Пол с электрическим подогревом

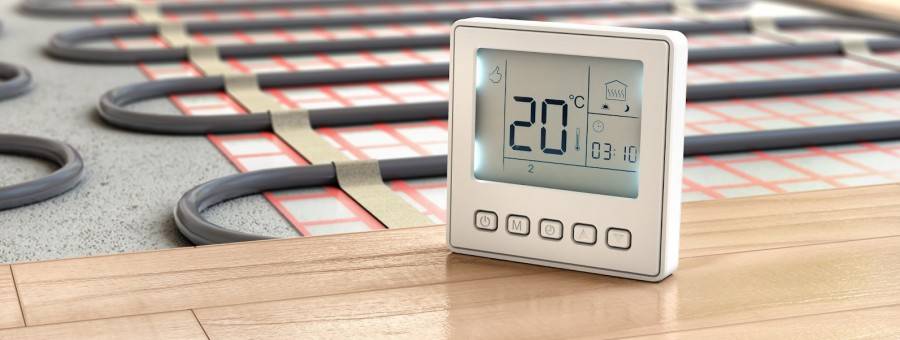

Система с электрическим подогревом включает в себя регулятор температуры и электрический кабель. Трудность заключается в выполнении стяжки после укладки проводов. Сама процедура несложна. К другим недостаткам можно отнести достаточное количество потребляемой энергии из сети и излучение, которое «идет» от кабеля.


Пол с электрическим подогревом

Сэкономить можно, установив систему «водяной теплый пол». Конструкция состоит из большого количества пластиковых труб, в которых находится вода. К преимуществам относятся: отсутствие излучения, потребления электроэнергии, низкая стоимость. Установка системы своими руками сложнее, чем в первом случае. А опасаться стоит того, что трубы могут лопнуть и соседи снизу будут затоплены.

Что влияет на работу теплого водяного пола

Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.

Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.

Насосная группа

Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.

В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.

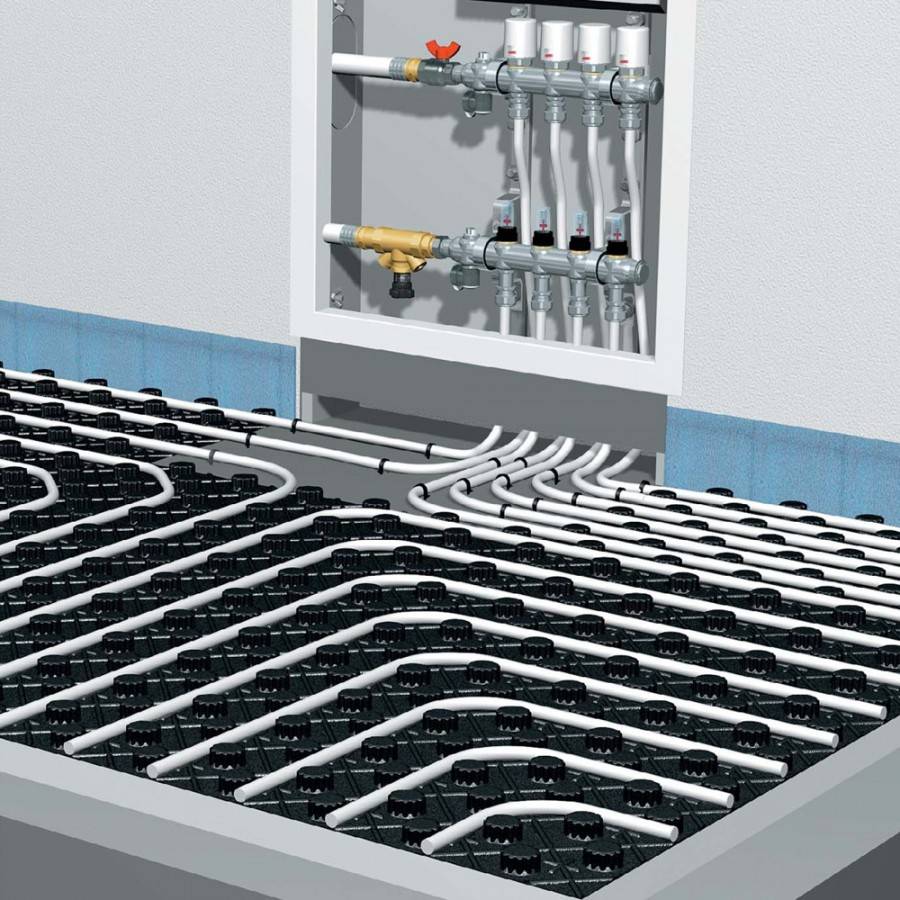

Коллектор с установленным насосом

Электрические теплые полы

Две самые популярные их разновидности:

одиночный или уложенный на маты греющий кабель

пленочный и стержневой инфракрасный пол

Инфракрасная пленка

На что нужно обратить внимание при выборе инфракрасной пленки?

Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.

В первую очередь смотрите на контакты. Они должны быть припаянными.

Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.

Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.

Под плитку она не подойдет. Зато идеально подходит:

под ковролин

ламинат

линолеум

Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.

Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.

Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.

Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.

Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.

Примерный расчет расхода электроэнергии при обогреве дома пленочными теплыми полами:

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

  • сухая;
  • полусухая;
  • мокрая.

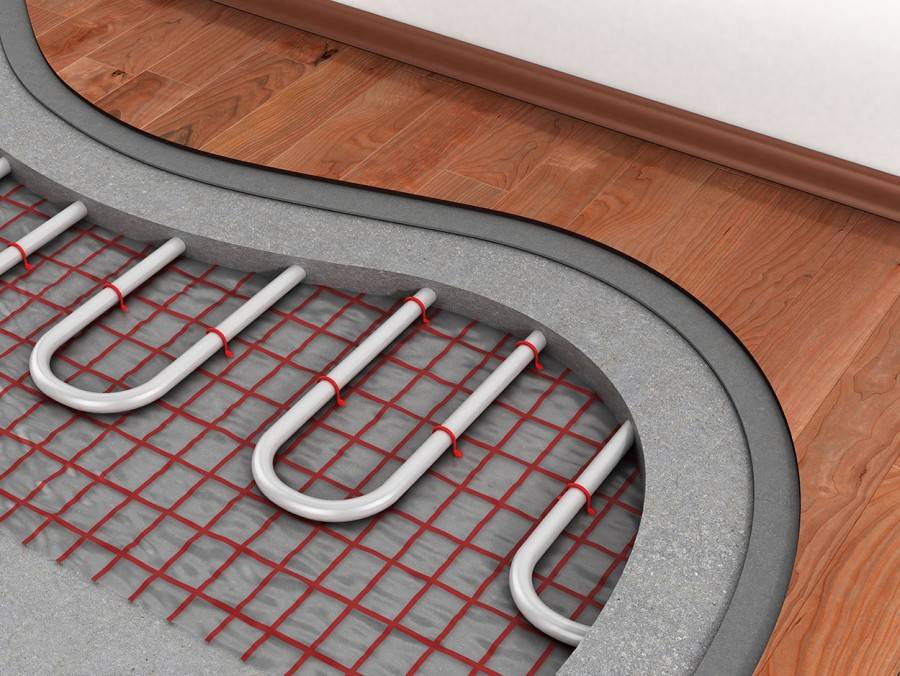

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

  • Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
  • Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

  • бетон – его можно заказать или сделать;
  • раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
  • готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.


Финишная стяжка пола

Предварительные расчеты

Перед покупкой всех необходимых материалов необходимо определить требуемые характеристики теплого пола. При подсчете отапливаемой площади следует учитывать только свободную часть помещения, где не установлена тяжелая мебель и техника. Под тяжеловесными конструкциями (шкафы, кухонные плиты, стиральные машины) не рекомендуется прокладывать электрополы, поскольку они зачастую не рассчитаны на подобные нагрузки и могут повреждаться.

В квартирах и частных домах, как правило, мощность электрополов определяют из расчета 100 Вт на 1 квадратный метр. Если здание имеет усиленную теплоизоляцию, этот показатель может быть уменьшен. Если, наоборот, помещения недостаточно утеплены, то на каждый квадратный метр потребуется больше тепловой мощности.

Рекомендуется, чтобы площадь теплого пола в помещении составляла не менее 70% от общей площади комнаты

Соблюдение этого условия особенно важно, если в здании отсутствуют альтернативные источники тепла

Эксплуатация теплого пола

Для того, чтобы он прослужил вам долгие годы, необходимо соблюдать несложные правила:

  • Не включайте прибор на максимум, если хотите добиться большой температуры следует повышать ее постепенно.
  • В водяном поле не следует повышать температуру теплоносителя более чем на 45 градусов.
  • Частое включение и отключение прибора ведет к его быстрому выходу из строя, к тому же это не приведет к экономии энергии.
  • Для электропола, если стелется в помещении с большой площадью, целесообразно создавать более двух контуров, и для каждого устанавливать индивидуальный термостат. Это поможет более равномерно прогревать помещение.
  • Не стоит использовать ковер или ставить тяжелую мебель на место, где проходит система.

Предлагаем посмотреть видео о том, как своими руками сделать теплый пол:

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Причины появления неисправностей электрического пола и их устранение

Различают две основных разновидности теплого пола: электрическая и водяная. Сначала поговорим о возможных проблемах электрического отопления. Причины выхода из строя этой отопительной системы могут быть различными. Основными из них являются:

  • несоблюдение правил укладки;
  • неподходящий нагревательный кабель;
  • плохая теплоизоляция;
  • повреждение кабеля;
  • низкое напряжение в сети;
  • неисправность терморегулятора или датчика температуры.

О несоблюдении правил монтажа электрического пола свидетельствует небольшое нагревание пола с постоянным выключением терморегулятора. В большинстве случаев эта неполадка связана с неверной установкой датчика температуры. Он располагается на нагревательном кабеле или рядом с ним.

Правильность приобретения нагревательного кабеля и укладки теплоизоляционного материала проверяется следующим образом. Включив отопительную систему, следует подождать, пока пол нагреется. Обычно это занимает 30-60 минут (в зависимости от типа напольного покрытия). Температура поверхности в месте расположения датчика должна совпадать с аналогичным показателем терморегулятора.

Довольно часто причиной того, что теплый пол не греет, является нарушение целостности нагревательного кабеля. Это может случиться еще при осуществлении монтажных работ. Например, при создании бетонной стяжки и укладке кафельной плитки.

Для выявления причины этой неисправности необходимо:

  • выключить терморегулятор;
  • отсоединить от него кабель;
  • проверить сопротивление между жилами.

Величина сопротивления должна соответствовать паспортным данным. Отклонение допускается в размере 5%.

Если в паспорте товара отсутствуют такие данные, оптимальное сопротивление кабеля можно рассчитать путем соотношения двойной суммы напряжения к мощности кабеля. Показатель эффективного сопротивления равняется 1 МОм и выше. При наличии недостаточного сопротивления придется демонтировать напольное покрытие и найти поврежденный кабель.

Слабо греть теплый пол может по причине низкого напряжения в сети. Падение напряжения в сети всего на 10 % влечет за собой снижение мощности нагревательного кабеля до17-20 %. Чтобы избежать неэффективной работы электрического теплого пола, необходимо:

  • приобретать кабель с запасом удельной мощности;
  • использовать стабилизаторы напряжения.

Когда укладка нагревательного кабеля осуществлена правильно и все клеммы надежно затянуты, проверяется работоспособность терморегулятора и датчика температуры. Для этого измеряется напряжение на выводах кабеля. При работающем терморегуляторе оно должно равняться напряжению в сети питания. Сопротивление датчика должно соответствовать данным, указанным в паспорте.

Рабочее состояние терморегулятора можно проверить и более простым способом, который предусматривает:

  • прекращение подачи электроэнергии к терморегулятору с распределительного щитка;
  • соединение напрямую проводов сети питания с нагревательным кабелем;
  • включение на полчаса автомата на щитке.

Если пол нагревается, то значит вышел из строя терморегулятор. Его необходимо просто заменить. Это касается и датчика.

В том случае, когда при подключении напрямую все равно не греет теплый пол, придется искать перегоревший провод. Кстати, срабатывание автомата при прямом соединении кабеля с электрической сетью свидетельствует о наличии короткого замыкания. Придется снова заниматься замером сопротивления.

Специфическая неисправность пленочного пола

При эксплуатации пленочного инфракрасного пола замеры сопротивления проводятся по каждому нагревательному элементу. Показания должны совпадать с допустимыми паспортными данными. Если прибор показывает:

  • цифру «0» – в сети произошло короткое замыкание (вероятнее всего от перегрева);
  • бесконечность – обрыв нагревательного кабеля (обычно в соединительной муфте).

Наиболее уязвимым местом пленочного теплого пола являются контактные клеммы. По краям инфракрасной пленки располагается медная шина. Она соединяется с проводом, который нагревает пленку. Соединение происходит специальными зажимами, которые в процессе нагревания способны окисляться. В результате этого происходит обрыв электрической цепи. Ремонт заключается в замене контактов и более надежном их соединении.
