Дымоход для газового котла: нормы и требования к монтажу, сравнительный обзор видов

Основные ошибки при выборе газохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

1. Неграмотно выбранная высота и сечение трубы.
2. Недостаток теплоизолирующего материала при монтаже внешнего дымохода или в переходном отверстии в неотапливаемое чердачное пространство.
3. Невыполнение норм ППБ (правил пожарной безопасности).
4. Труба, отводящая газ от котла выведена в шахту кирпичного канала без гильзования, что приводит к быстрому разрушению этого отверстия.

Монтаж стальных дымоходов из материала, не соответствующим требованиям (сопротивлению агрессивной среде, высокой температуре или малой толщины стенок).

Разновидности в зависимости от камеры сгорания

Большинство источников тепла используют в своей конструкции топки открытого типа.

С открытой камерой

Воздух для окисления топлива попадает в топку из той комнаты, где установлен отопитель. После сгорания и отбора энергии теплообменником отходящие газы требуется удалить из топки. Для этого используется естественная тяга, образующаяся за счет перепада давления между нижним и верхним концами вертикальной трубы. Длины канала должно хватать для создания тяги необходимой силы. Для большинства отопительных систем рекомендуется высота дымоотвода от 5,5 метров.

С закрытой камерой

В таких топках воздух из дома не используется. Он подается по внешней трубе коаксиального дымохода, участвует в окислении топлива. После этого по внутренней трубе отходящие газы выводятся на улицу. Тяга образуется за счет работы воздушного насоса, нагнетающего воздух с улицы в топку, напора его хватает, чтобы вытолкнуть отходящие газы наружу.

Дымоход для газового котла с закрытой камерой

Дымоотвод монтируется в горизонтальном положении, с небольшим наклоном в сторону улицы.

Образование конденсата

При оптимальных условиях работы котла (температура отходящих газов при входе 120-130°С, при выходе из устья трубы — 100-110°С) и прогретой дымовой трубе водяные пары уносятся вместе с дымовыми газами наружу. При температуре на внутренней поверхности дымовой трубы ниже температуры точки росы газов, водяные пары охлаждаются и оседают на стенках в виде мельчайших капель. Если это повторяется часто, кирпичная кладка стен дымовых каналов и трубы пропитывается влагой и разрушается, а на наружных поверхностях трубы появляются черные смолистые отложения. При наличии конденсата резко ослабевает тяга, в помещениях ощущается запах гари.

Уходящие дымовые газы по мере охлаждения в дымоходах уменьшаются в объеме, а водяные пары, не изменяясь в массе, постепенно насыщают уходящие газы влагой. Температура, при которой водяные пары полностью насытят объем уходящих газов, т е. когда относительная влажность их будет равна 100 % — является температурой точки росы: содержащиеся в продуктах сгорания водяные пары начинают переходить в жидкое состояние. Температура точки росы продуктов сгорания различных газов – 44 -61°С.

Образование конденсата

Если газы, проходя по дымовым каналам, сильно охлаждаются и понижают свою температуру до 40 – 50°С, то на стенках каналов и дымовой трубы оседают водяные пары, образующиеся в результате испарения воды из топлива и сгорания водорода. Количество конденсата зависит от температуры уходящих газов.

Трещины и отверстия в трубе, сквозь которые проникает холодный воздух, также способствуют охлаждению газов и образованию конденсата. Когда сечение канала трубы или дымохода выше требуемого, дымовые газы поднимаются по ней медленно и холодный наружный воздух охлаждает их в трубе. Большое влияние на силу тяги оказывает также поверхность стенок дымоходов, чем они глаже, тем сильнее тяга. Шероховатости в трубе способствуют снижению тяги и задерживают на себе сажу. Образование конденсата зависит также от толщины стенок дымовой трубы. Толстые стенки медленно прогреваются и хорошо сохраняют тепло. Более тонкие стенки нагреваются быстрее, но плохо сохраняют тепло, что приводит к их охлаждению. Толщина кладки кирпичных стенок дымовых труб, проходящих во внутренних стенах здания, должна быть не менее 120 мм (полкирпича), а толщина стенок дымовых и вентиляционных каналов, расположенных в наружных стенах здания, — 380 мм (полтора кирпича).

Большое влияние на конденсацию водяных паров, содержащихся в газах, оказывает температура наружного воздуха. В летнее время года, когда температура относительно высокая, конденсация на внутренних поверхностях дымовых труб слишком мала, так как их стенки долго остывают, поэтому с хорошо прогретых поверхностей дымовой трубы влага мгновенно испаряется и конденсат не образуется. В зимнее время года, когда наружная температура имеет отрицательное значение, стенки дымовой трубы сильно охлаждаются и конденсация водяных паров увеличивается. Если дымоход не утеплен и сильно охлаждается, возникает повышенная конденсация водяных паров на внутренних поверхностях стенок дымовой трубы. Влага впитывается в стенки трубы, что вызывает отсыревание кладки. Особую опасность это представляет в зимнее время, когда под действием морозов образуются ледовые пробки в верхних участках (в устье).

Обледенение дымохода

Не рекомендуется присоединять навесные газовые котлы к дымовым трубам больших сечений и высоты: ослабевает тяга, на внутренних поверхностях образуется повышенный конденсат. Образование конденсата наблюдается и при присоединении котлов к очень высоким дымовым трубам, так как значительная часть температуры дымовых газов расходуется на прогрев большой поверхности теплопоглощения.

Основные требования к системе отведения продуктов горения

Дымоход для газового оборудования выполняет сложную функцию отведения дыма и газа. От того, как будет функционировать устройство, зависит не только экономичность и срок службы котла, но и безопасность людей. Основные требования к системе отведения продуктов горения и присоединения к газовому оборудованию установлены в нормативных документах СНиП:

• Устанавливать дымоход нужно только в вертикальном положении;
• Диаметр трубы рассчитывается согласно инструкции по эксплуатации котла, исходя из его мощности;
• На один дымоотвод разрешается подключать два отопительных прибора;
• Запрещается на один дымоотвод подключать два разных вида (газовый котел и дровяной камин);
• Кирпичные конструкции следуют возводить из морозостойкого кирпича либо глиняного кирпича;
• Устанавливать конструкцию лучше во внутренней капитальной стене дома;
• При установке конструкции в наружной стене, толщина кирпича должна быть не менее 65 см;
• Горизонтальный участок конструкции можно сделать не больше, чем один метр;
• Сечение дымохода должно быть не меньше, чем сечение патрубка;
• Обязательное наличие теплоизоляции из жаростойкого волокна;
• Запрещается устанавливать на дымоотводе грибки и флюгеры;
• Высота трубы над крышей должна быть не менее полметра от конька.

Устройство дымохода для газового котла

При использовании современных газовых котлов, дымоходы из кирпича необходимо гильзовать, для защиты от воздействия кислотной среды.

Виды дымоходов

Устройство дымохода для газового котла зависит от его вида. Классический вид – кирпичный, однако вряд ли кто-то в наше время занимается установкой таких дымоходов. Он отличается слишком сложной конструкцией и довольно высокой себестоимостью. Кроме того, по многим характеристикам данный дымоход в значительной степени уступает более современным вариантам.

Дымоходы для напольных газовых котлов из нержавеющей стали отличаются широким модельным рядом. Высокая стойкость такого дымохода к механическим повреждениям и влиянию агрессивной среды делают стальные дымоходы настолько популярными. Дымоход для газового котла, сделанный из нержавейки, обычно изготовлен в виде сэндвич системы.

В последнее время большой популярностью пользуются коаксиальные дымоходы. Его презентабельная внешность и впечатляющие рабочие параметры обеспечивают долговечность и востребованность модели.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

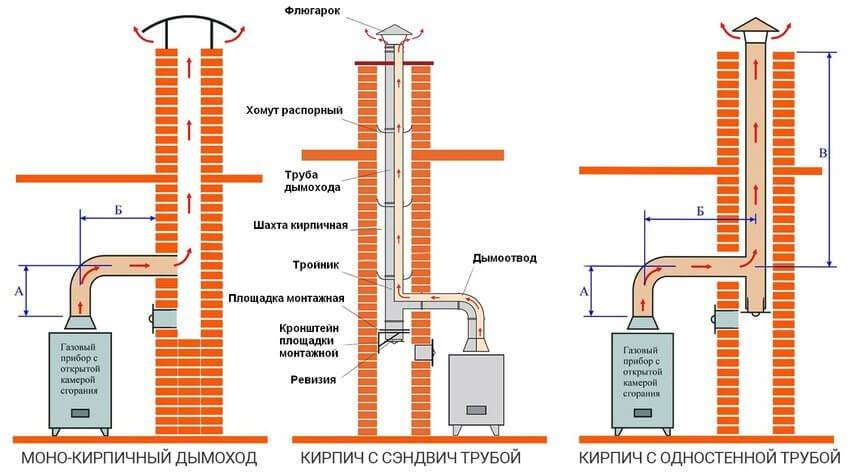

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Как избежать ошибок при установке дымохода

Правильный выбор уклона дымохода конденсационного котла обеспечивает удаление конденсата обратно в теплогенератор

При этом важно, чтобы конструкция имела защиту от проникновения осадков внутрь системы.. Возможные варианты монтажа и пути решения проблемы:

Возможные варианты монтажа и пути решения проблемы:

Возможные варианты монтажа и пути решения проблемы:

• Забор воздуха из котельной, дымоход расположен вертикально. Предусматривается оголовок дымохода, в котельной организуется приточная вентиляция.

• Забор воздуха из котельной, используется существующий дымоход. Организуется отвод конденсата с использованием гидрозатвора. Применяют кислотостойкие материалы для гильзовки.

• Штатный коаксиальный дымоход. Уклон предусмотрен конструкцией.

• Дымоход выведен в стену горизонтально. Соблюдается уклон в направлении котла, предусматривается защита от осадков.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Какой лучше газоход выбрать при покупке

Газовые котлы оснащаются одной из 2-х типов топочных камер: открытой либо закрытой. Снаружи нагревательные установки практически ничем не отличаются, но принцип функционирования у них отличается. Осуществляют выбор дымохода в зависимости от разновидности используемой топки.

Разработчики котлоагрегатов в заводской документации, как правило, обозначают наименьшие габариты газохода для котельного оборудования и прочие параметры к дымоотводному комплексу.

К примеру, при монтаже источника теплоснабжения на мансарде, для отвода продуктов сгорания рационально подобрать стальной дымопровод, обладающий небольшим весом и не требующий выполнения укрепления перекрытий.

Правильно выбирать котлоагрегат и дымоотводящую трубу до начала возведения жилья, чтобы предварительно выполнить требуемые для их инсталляции изменения в конструкционных элементах строения.

Подбор оборудования и безошибочный расчет дымохода для газового котла лучше поручить специалисту, а если котел будет работать на газовом топливе, то потребуется выполнение проекта установки котлоагрегата с дымоотводом, иначе горгаз не выдаст разрешение на подачу газа к такому источнику отопления.

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

• правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
• наличие засорений каналов;
• проверка перегородок, которые служат защитой горючим конструкциям;
• насколько отделены вентиляционные и дымовые каналы;
• насколько исправен и правильно расположен оголовок;
• проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

• Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
• В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
• Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
• Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

СНиП 31-01-2003 — о многоквартирных жилых домах;

СНиП 41-01-2003 — изложено все о кондиционировании, вентиляции и отоплении;

СНиП 42-01-2002 — инструкции о газораспределительных системах;

СП 31-106-2002 — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

СП 42-101-2003 — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал

Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха

Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Частые ошибки и рекомендации

Ошибки встречаются нередко. К сожалению, мастера не придают значения мелочам, а таковых в системах дымоудаления котельных нет. Вот только часто встречаемые ошибки, а также рекомендации от специалистов:

• неправильно выбраны параметры дымоотводящей трубы;
• количество поворотов более трех;
• есть длинные горизонтальные участки;
• не проведено утепление на участках, которые проходят по улице или в неотапливаемых помещениях;
• длина дымохода значительная, что создает обратную тягу за счет сильного порыва ветра;
• отклонение верхней части дымохода от вертикали;
• большое сечение дымоходной трубы, за счет чего быстро остывают топочные газы, отсюда снижение тяги;
• подключение вентилятора в газовых котлах с принудительным дымоудалением должно строго проводиться по рекомендациям производителя с учетом параметров самой системы;
• строго придерживаться требований пожарной безопасности.

И еще один вопрос, который волнует владельцев частных домов, как правильно вывести систему за пределы здания. В принципе, на этот вопрос ответ был дан в разделе устройство дымоходов. Конечно, все будет зависеть, какой конструкции труба используется. Если это коаксиальный дымоход, тогда установка проводится горизонтально, все остальные вертикально.

Разновидности дымоходов для газового котла

Дымоход предназначен для выведения отработанных газов в атмосферу. В основе работы лежит принцип естественной тяги. В зависимости от условий использования дымоходы имеют много конструктивных особенностей. Производительность работы газового котла зависит от того из какого материала выполнен дымоход.

Обязательным условием использования газового котла является обустройство системы вентиляции

Дымоотвод из кирпича. Их используют редко, так как современные газовые котлы имеют высокий коэффициент полезного действия. Температура исходящего из котла газа низкая (около 100 градусов), а при движении вверх по дымоходу охлаждается и выпадает на стенках конденсатом, так как в исходящих газах есть пар. Поэтому очень тяжело прогреть дымоход из кирпича до температуры перехода точки росы. Что делать, если у вас уже имеется дымоход от старой печи в хорошем состоянии? Чтобы не демонтировать уже существующий дымоход можно применить:

гильзование, то есть внутрь вставить трубы из нержавеющей стали, а пространство между стенкой дымохода и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора подойдёт перлит, пеностекло или керамзит. Эта процедура утеплит дымоход и существенно снизит количество образующегося конденсата;

Гильзование

провести футеровку канала. Футеровку выполняют, если имеющийся дымоход нестандартного размера или же имеет кривой канал. Этот метод дороже установки стальных труб. Специальный эластичный вкладыш из полимеров помещают в дымоходный канал. Затем генератором снизу нагнетают пар, происходит реакция и наполнитель расширяется, приобретая форму канала.

Сэндвич из нержавеющих труб. Широко распространённая технология. Пожалуй, одна из лучших конструкций для обустройства дымоотвода газового котла. Производители предлагают готовые модули, из которых собирается дымоход различных размеров и конфигураций. Конструкционно, это труба, которая находится в стальной коррозиостойкой трубе, устойчивой к кислотам. Расстояние между трубами заполняется, как правило, жаростойкой базальтовой ватой.

Коаксиальный дымоход. Имеет привлекательный внешний вид. Конструкция напоминает устройство рекуператора, когда продукты сгорания по внутренней трубе выводятся в атмосферу, а по внешней трубе подогретый воздух подаётся в топку котла. Такое устройство дымохода не требует дополнительной установки системы вентиляции, так как воздух из помещения для топки котлом не используется, соответственно это сказывается на комфорте внутри помещения. Коаксиальный дымоход повышает КПД котла.

Комплектующие коаксиальной трубы

Керамический дымоход из готовых модулей. Их главный козырь — огнестойкость и долговечность. Не разрушаются даже при температуре горения 1200 градусов С. Производитель гарантирует их надёжную работу в течение 30 лет, подтверждённую европейскими сертификатами. Их единственный недостаток – непрезентабельный внешний вид.

Основные элементы дымоходов:

• трубы: дымоходная и удлинитель;
• тройники;
• колена;
• вывод конденсата;
• регуляторы тяги;
• элементы окончаний.

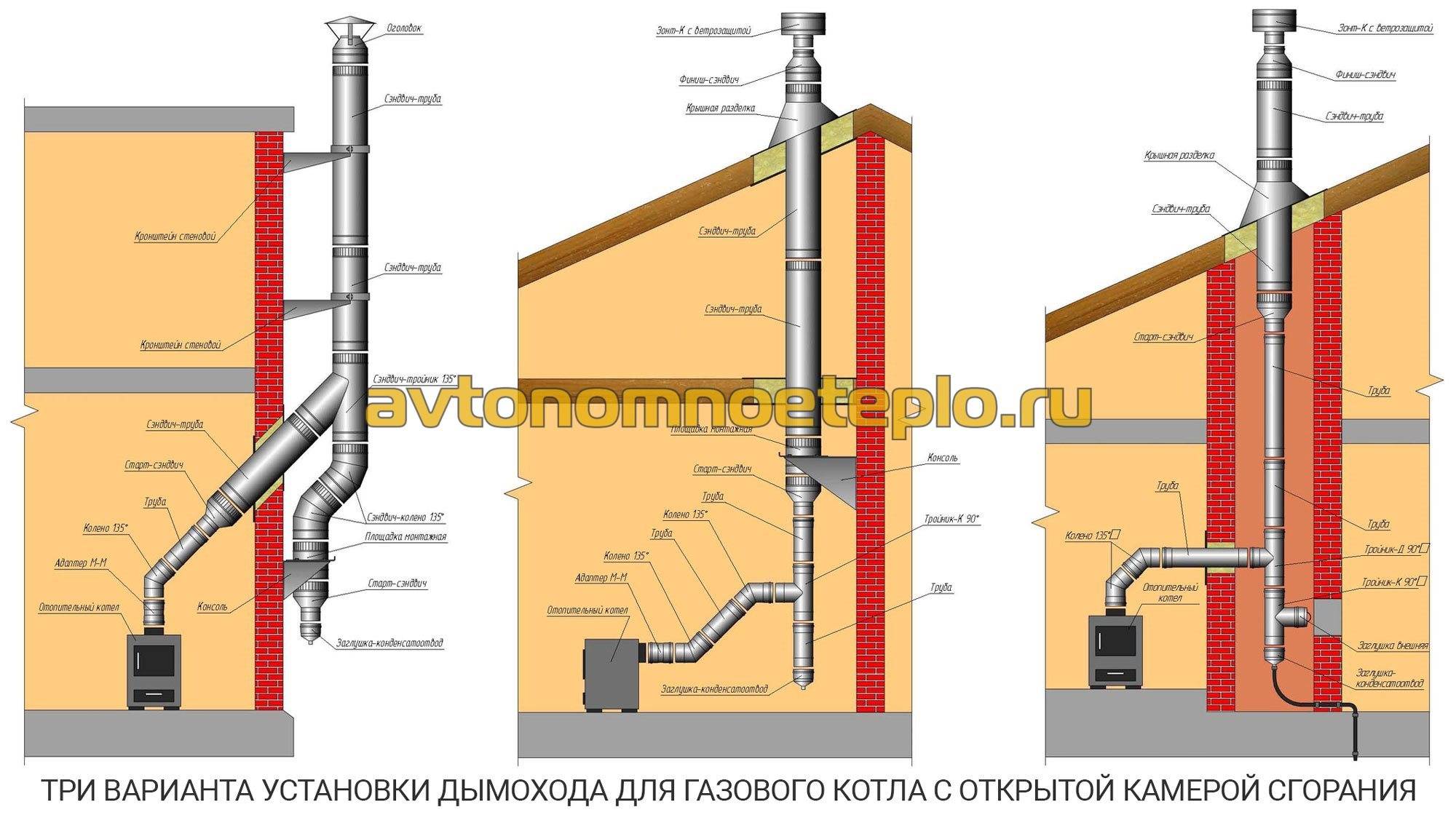

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

• Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход. Типы дымоходов для газового котла с атмосферной горелкой
• Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам. И даже при таких условиях конденсата обычно много

Потому установка на выходе тройника и конденсатосборника обязательна

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
