Расчет теплого пола электрического: основные параметры

Инфракрасная плёнка

Монтаж начинается с грунтовки, гидроизоляции и укладки подложки на основание. Для гидроизоляции используют полиэтиленовую плёнку, толщиной 0,2 мм, она настилается внахлёст 10-15 см, с таким же припуском на стены. Стыки проклеивают скотчем.

По объективным причинам, для подложки можно использовать  только три вида теплоизоляторов:

  • Экструзионный пенополистирол (Пеноплекс);
  • Сшитый пенополиэтилен;
  • Пробковый агломерат.

От всех остальных материалов данной группы, эти три выделяются высокой упругостью и твёрдостью. Другими словами, они не сминаются после длительного сдавливания.

По физическим показателям их свойства примерно идентичны. Но вот при сравнении по другим критериям, разница ощутима. В частности, Пеноплекс абсолютно не устойчив к действию большинства бытовых растворителей (ацетон, 646, уайт-спирит и пр.). А пробковые материалы, плохо сопротивляются биологическим разрушающим факторам – грибок и плесень. Частично эту проблему решают путём добавления в пробковый агломерат связующих на основе битума или резины. А вот с растворимостью пенополистирола, ничего поделать нельзя.

Подложки выпускаются в рулонах или матах. Толщина материала должна быть 6-10 мм. Перед использованием, подложка должна отлежаться при комнатной температуре в течение суток. Укладывают её на основание, фиксируя двухсторонним скотчем, с таким расчётом, чтобы до стены оставался промежуток 10-15 мм. Между собой листы проклеивают скотчем.

Работа с плёнкой

Инфракрасная плёнка может быть приобретена в коробочной версии или вразброс. В первом случае, в упаковке находятся:

  • Терморегулятор;
  • Термодатчик;
  • Нагревательная плёнка;
  • Битумная изоляция;
  • Обжимные клеммы;
  • Кабеля и провода.

Весь комплект рассчитан на определённую площадь и включает всё необходимое. При самостоятельной комплектации, необходимо предусмотреть совместимость приобретаемого оборудования.

В цене комплекта плёночного тёплого пола основную роль играет терморегулятор – от 2200 р в комплекте с термодатчиком, и сама плёнка ≈ от 1000 р/м2. На стоимость плёнки существенное влияние оказывает мощность и площадь рулона.

Перед началом работ, следует разметить на полу места, где будут размещены нагревательные элементы

ВАЖНО: под стационарной мебелью и крупногабаритной бытовой техникой нагревательные элементы не укладывают. Это необходимо для предупреждения локального перегрева плёнки с её последующим выходом из строя

Плёнку укладывают, обрезая полосы необходимой длины по «линии отреза»

Очень важно, чтобы не было нахлёстов

Все отрезы соединяют в единую электрическую цепь, руководствуясь инструкцией от производителя. Все контакты тщательно герметизируются посредством битумного изолятора. Кабель питания подводят к месту размещения терморегулятора.

Устанавливают термодатчик. Его требуется разместить под плёнкой в таком месте, где над ним не будет карбонового нагревательного слоя

ВАЖНО: под термодатчик, провода и силовые кабеля, в подложке вырезается канавка. После укладки в канавку всех комплектующих, она закрывается скотчем

На стене вырезают штробу и в неё укладывают проводку, подводя её к терморегулятору.

Подключают питание и термодатчик согласно инструкции от производителя. Для проверки правильности сбора системы, её включают на 1-2 минуты. Если плёнка излучает тепло, то всё в порядке и можно приступать к укладке напольного покрытия.

Напольное покрытие пленочного пола

С этим пунктом есть небольшие расхождения в подготовительных работах. В частности ламинат, можно монтировать прямо на плёнку, предварительно укрыв её слоем полиэтиленовой гидроизоляции.

Под мягкие напольные покрытия требуется уложить слой фанеры. Она предохранит от повреждения плёнку во время эксплуатации. Фанера используется 8-10 мм.

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

  • С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
  • Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
  • Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
  • Вариант напольного покрытия.
  • Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
  • Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
  • Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

  • При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
  • При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

  • Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
  • Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
  • Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

  1. В доме нет индивидуальной системы отопления.
  2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
  3. Необходимость дополнительного обогрева к основной системе отопления.

Дополнительные работы

Гидроизоляция

Перед укладкой труб необходимо произвести гидроизоляцию пола
, разложив гидроизоляционную плёнку так, чтобы полы не могли впитывать влагу.

Учет теплового расширения

По периметру помещения наклеивают демпферную ленту в целях компенсации расширения цементно-бетонной стяжки.
При выборе материалов надо учитывать то, что материалы имеют разное тепловое расширение, то есть увеличиваются при нагреве и уменьшаются при охлаждении.

Теплоизоляция

Важно произвести теплоизоляцию пола, так как потери тепловой энергии через пол могут составлять 15 – 20%.
В качестве теплоизоляционных материалов используют минеральную вату, стекловату, пенобетон, техническую пробку, экструдированный пенополистирол. Лучше использовать качественные изоляционные материалы.
Если внизу находится отапливаемое помещение, то теплоизоляционный слой может составлять пару сантиметров

А если внизу помещение не отапливается, то высота теплоизоляционного слоя может достигать 20−25 см.

При устройстве системы полового обогрева любого вида важным пунктом становится мощность теплого пола на 1 м2. Изначально это влияет на выбор материала, площадь покрытия и тип нагревательного элемента.

В конечном итоге, эффективность отопления скажется на семейном бюджете в виде ежемесячных плат за электроэнергию. Рассмотрим специфику расчета эффективности отопления полом в зависимости от индивидуальных особенностей.

Для начала рассчитайте площадь дома

Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:

  • отапливаемая площадь;
  • качество теплоизоляции стен и перекрытий;
  • теплопроводность финишного покрытия пола.

Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?

Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.

Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.

Для определения эффективности отопления используем формулу P = S*k, где:

P – мощность элемента обогрева;

S – полезная площадь;

k – удельная мощность.

Удельные мощности электрического теплого пола для помещений различного типа:

Тип помещенияУдельная мощность системы теплого пола на 1 м2 (Вт/м2)
1Жилые комнаты, кухня (1 этаж)140-150
2Жилые комнаты, кухня (2 этаж и выше)110-120
3Застекленные и утепленные балконы и лоджии140-180
4Санузлы (1 этаж)120-150
5Санузлы (2 этаж и выше)110-130
6Основное отоплениене менее 180
7Дополнительное создание комфортных условий110-120

Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:

Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.

Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.

В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.

Укладка плитки

После того, как стяжка схватится (2-3 дня), можно не теряя времени переходить к отделке пола плиткой. Делать это рекомендуется только при наличии опыта, ведь нужно следить за тем, чтобы поверхность была строго горизонтальной. Плитка «садится» на специальный клей, после чего установка электрического теплого пола под плитку считается оконченной!

Вот и вся технология укладки своими руками. Рекомендуем Вам просмотреть видео, в котором Вы сможете увидеть некоторые нюансы мероприятия:

Технология укладки электрического теплого пола под плитку довольно трудоемкая, но все же под силу даже неопытному человеку. Чтобы читатели «Сам электрика» могли самостоятельно осуществить монтаж греющего кабеля (либо термомата), далее мы рассмотрим подробную инструкцию со схемой подключения и видеороликом!

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости как сделать электрический теплый пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Сокращаем затраты

Удобство и комфорт, создаваемые отапливаемыми полами, омрачает только один фактор – счет за электроэнергию. Как, не лишая себя удобств, снизить расходы на электроэнергию? Несколько советов по умному потреблению:

  1. Обязательно смонтируйте терморегулятор. Расположить его лучше на максимальном удалении от основной отопительной системы. Регуляторы позволяют сэкономить до 40% электроэнергии за счет необходимого включения.
  2. Максимально снизьте потерю тепла. При необходимости проведите работы по теплоизоляции стен. Согласно опытных статистических исследований, улучшение теплоизоляции снижает расходы на электроэнергию почти в 2 раза.

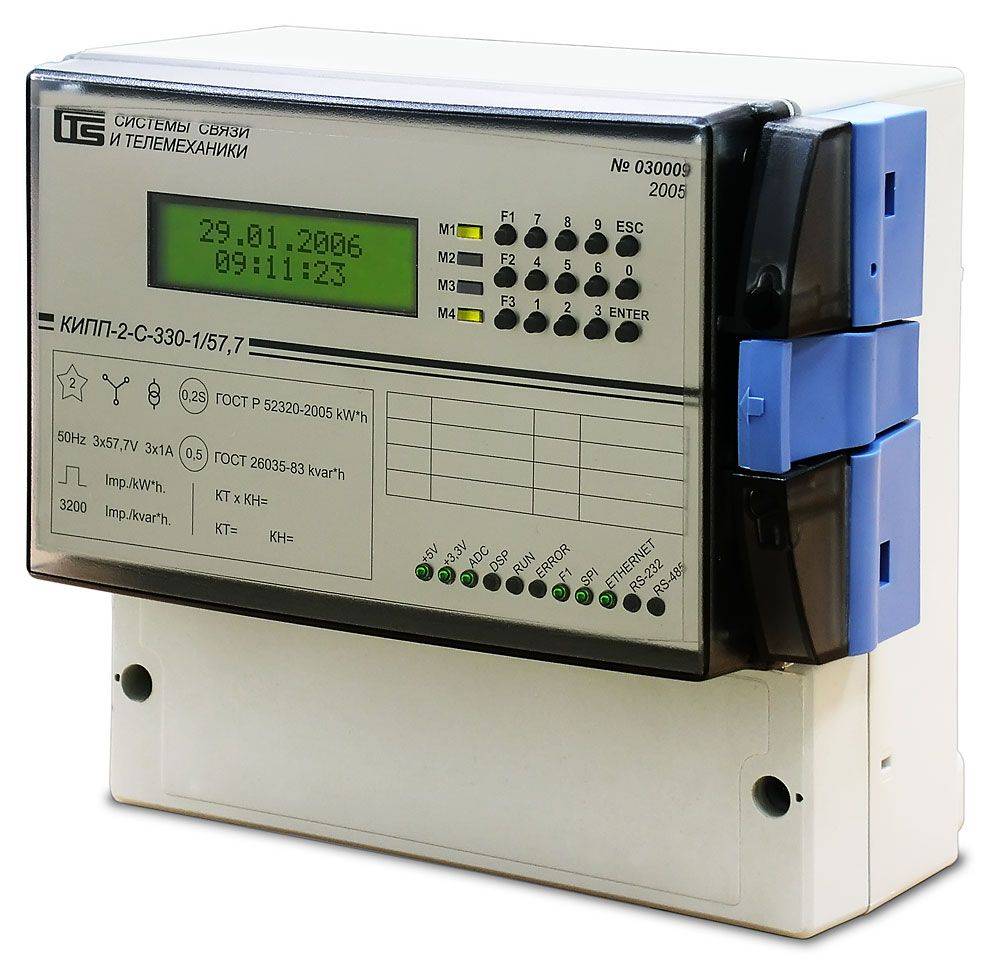

  3. Установите многотарифную систему оплаты электроэнергии. При этом отопление полами в ночное время обойдется в зависимости от региона в 1,5 – 2 раза дешевле.
  4. Начните экономить ещё на этапе монтажа. Не заводите элементы отопления в места расположения мебели, делайте необходимые отступы от стен и приборов отопления.
  5. И простая математика: понизив температуру всего на 1 0 С, потребление электроэнергии сокращается на 5%.

Подойдите к вопросу укладки теплых полов ответственно. Заранее просчитайте необходимую мощность приборов. Эти данные помогут правильно подобрать элементы нагрева и пользоваться системой без значительного ущерба для семейного бюджета.

Подогрев пола становится все более обыденной вещью в наших жилищах. Подогревают пол при помощи водяного отопления, уложив трубы в стяжку, или электричества — различных нагревательных элементов, которые электроэнергию превращают в тепло. Водяной теплый пол сделать можно далеко не всегда — в старых квартирах на него получить разрешение нереально. С электрическим подогревом проще — можно найти вариант даже для старых перекрытий, который нагрузку дает минимальную. Но чтобы в доме было тепло, обязательно предварительно сделать расчет электрического теплого пола. Тогда расход на обустройство будут оптимальны, а мощности достаточно даже для самых холодных периодов.

Основные параметры для расчета

Расчет теплого пола электрического начинается с определения размеров комнаты, где будет устанавливаться сама отопительная система

Следует обратить внимание на то, что при расчетах необходимо учитывать только площадь по факту. Так, не стоит принимать во внимание участки, на которых будет располагаться мебель и другие предметы техники, так как на них система

теплый пол как основное отопление

 укладываться не будет. Именно поэтому на подготовительном этапе рекомендуется заранее распланировать расположение всех предметов интерьера, так как после установки всей отопительной системы изменить положение мебели уже не получится.

Специалисты рекомендуют покрывать более 70 процентов всей поверхности, если она будет устанавливаться как замена централизованного отопления.

Очевидно, что при условии большой загромождённости мебелью, придерживаться такого правила будет достаточно сложно. В сложно меблированных помещениях установка теплого электрического пола будет неэффективным решением и бесполезной растратой денежных средств.

Стандартные показатели мощности для тепловой системы, которая служит как основная должны быть более 150 Вт/м2. В случае если теплый пол всего лишь дополняет основное отопление, показатели могут быть около 110 – 140 Вт/м2, так как именно такая мощность позволит поддерживать комфортный температурный режим в межсезонный период, еще до запуска общего отопительного сезона (детальнее: «

Расчет мощности теплого пола: что следует знать

«). Показатели мощности самой системы теплый пол, как правило, указываются в прилагающейся инструкции, либо на фото на упаковке.

Кроме того, идеальными условиями для размещения подобной дополнительной обогревательной системы будут помещения первых этажей, под которыми располагается подвал. Расчет теплого пола электрического также происходит с учетом этого фактора. Так, для сухого помещения, находящегося на нижнем этаже, такого как ванная, коридор или кухня, показатель мощности должен быть максимальным.

Электрический теплый пол, подробно на видео:

Как можно сэкономить?

Если теплые полы уложены в каждом помещении квартиры, то итоговая сумма за электроэнергию может выйти очень существенной. Можно ли как-то сэкономить и уменьшить свои затраты? Ответ – Да, и вот что для этого нужно сделать:

1

Почти половину тепла можно потерять из-за некачественного утепления окон и дверей.

2

Его необходимо монтировать в самом прохладном месте комнаты. Отопление будет самостоятельно отключаться при достижении определенной температуры, которую вы заранее задаете и также включаться без вашего участия, экономя электроэнергию.

Понижение температуры нагрева теплых полов на 1 градус позволяет примерно сэкономить до 5% расхода эл.энергии

3

Включая теплые полы преимущественно в ночные часы, когда тариф минимален, вы сможете сэкономить не одну сотню киловатт в месяц.

4

Мало того, что это неэффективно с точки зрения обогрева помещения, так еще и запрещается производителями самих теплых полов.

Во-первых, резко уменьшается теплосъем с полезной площади. А во-вторых, повышается риск перегреть секции мата, кабеля или продавить пленку.

5

Включая такие теплые полы только на ночь, они как аккумулятор будут набирать тепло и отдавать его вплоть до вечера следующего дня.

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

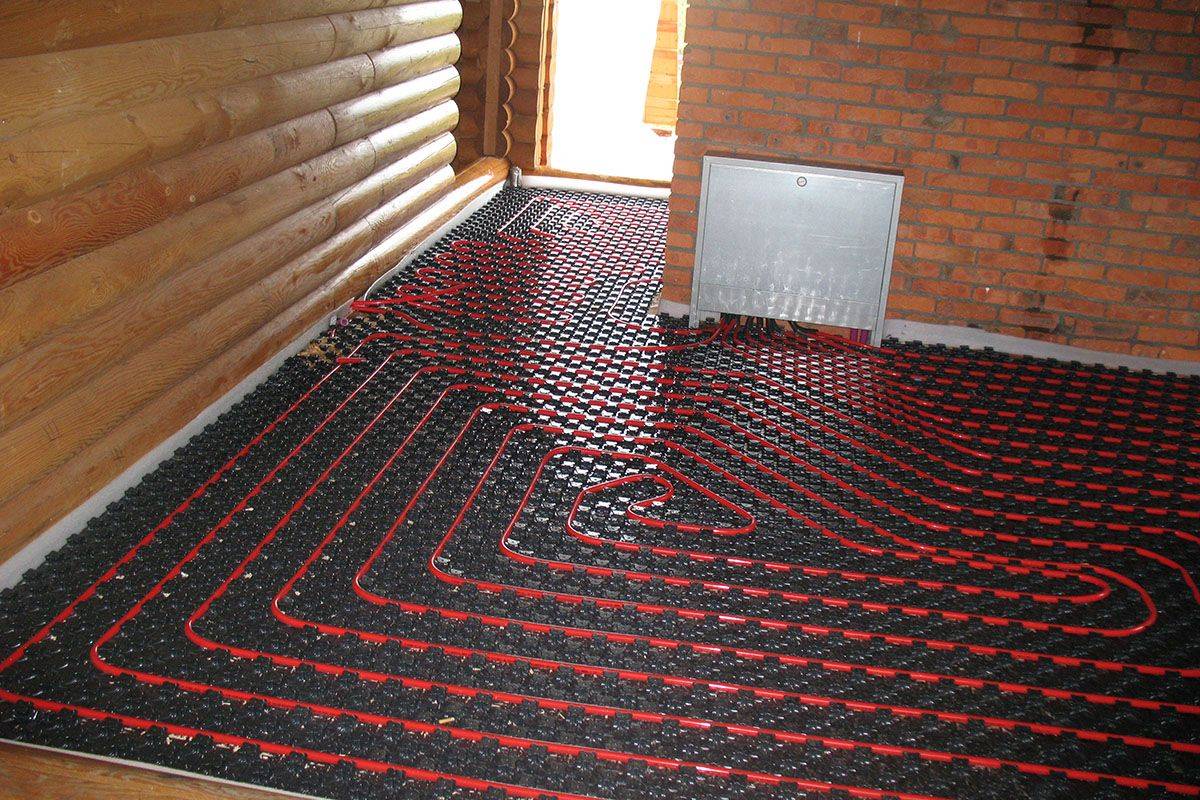

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
