Для чего нужен байпас в системе отопления, установка байпасной линии

Байпас и циркуляционный насос

Системы отопления с принудительной циркуляцией теплоносителя отличаются более высокой эффективностью. Они обеспечивают равномерное и быстрое распределение тепла по всей системе отопления

Применяя насосы, необходимо обязательно уделять внимание наличию байпасных линий. Байпас для циркуляционного насоса с обратным клапаном позволит:

Если при подключении радиаторов применение крана на байпасе запрещено, то здесь он необходим – для обеспечения нормальной принудительной циркуляции.

  • Мгновенно переключаться с принудительной циркуляции на естественную – это необходимо при отключении электроэнергии;
  • Оперативно менять сломанные насосы без остановки контура;
  • Предотвратить движение теплоносителя в обратную сторону – за это отвечает обратный клапан.

Переключение с одного вида циркуляции на другой выполняется с помощью запорной арматуры. Два крана ставятся на участок с насосом и один – непосредственно на сам байпас.

Устанавливая в системе отопления байпас с насосом, мы получим возможность быстро менять насосные узлы при их поломке. Типичный тому пример – самый разгар зимы, а насос вдруг начал гудеть, распространяя гудение по металлическим трубам на весь дом. Поверьте, хорошего в такой ситуации мало. Во-первых, назойливое гудение действует на нервы. А во-вторых, неисправный насос может в любое время «встать» намертво, из-за чего контур окажется неработоспособным.

Какие бывают виды байпасов

Хотя байпас является довольно простым элементом, диапазон его функций может быть существенно расширен за счет использования встроенной в него различного вида сантехнической арматуры. Конструктивное исполнение байпаса зависит от линии, в которой его используют, типа жилых или производственных зданий с установленным однотрубным обогревом.

Нерегулируемый обводной патрубок

Наиболее простая конструкция байпаса – обводная нерегулируемая труба, соединяющая трубопроводы между входной и выходной линией. Такой элемент обычно устанавливается в многоквартирных домах, где отсутствие запорного устройства предотвращает случайное перекрытие или частичное запирание байпаса и соответственно нарушение работы всей системы, ее разбалансировку.

Нерегулируемый узел находит широкое применение в распространенной “ленинградке” – однотрубной линии с прямой байпасной трубой большого диаметра и цепочкой параллельно подключенных к ней батарей отопления.

Рис. 5 «Ленинградка» – популярная схема обвязки для однотрубной конструкции

Управляемый вручную байпас

Так как через байпас, установленный параллельно подключенным приборам теплообмена, проходит часть теплоносителя, минуя приборы отопления, для увеличения подачи носителя в радиатор его сечение делают меньше других труб, увеличивая гидравлическое сопротивление. Обычно диаметр байпаса в однотрубной системе отопления меньше подходящих от центрального стояка к радиатору труб на четверть дюйма, которые в свою очередь имеют внешний размер меньше стояковых труб на такую же величину.

Понятно, что данная система является нерегулируемой и не позволяет эффективно использовать систему – радиатор при большом количестве секций не всегда полностью прогревается из-за ухода теплоносителя по байпасной трубе.

К тому же при монтаже теплопроводной линии в частном доме нет смысла использовать трубы разных диаметров с шагом в 1/4 дюйма – получить малое сечение байпасной перемычки относительно центрального трубопровода за счет использования различных отрезков технически трудно выполнимая задача.

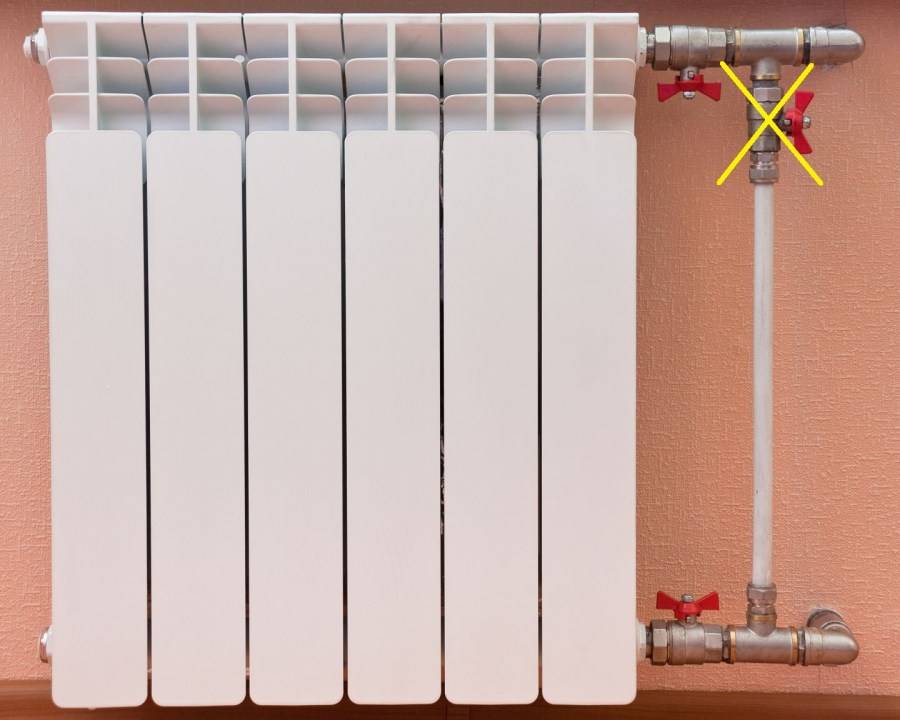

Рис. 6 Байпас в системе отопления радиаторами

Поэтому в системе практичнее установить в байпасный переходник регулирующий вентиль – это позволит вручную изменять объем подачи за счет уменьшения сечения перемычки и соответственно регулировать температуру нагрева теплообменников. Если в индивидуальном жилье устанавливают “ленинградку” с горизонтально расположенной прямой магистралью, то регулировку количества проходящего через радиаторы теплоносителя осуществляют терморегуляторами или шаровыми кранами, установленными на входе и выходе радиаторов.

Следует отметить, что вставка шарового крана в байпасную линию многоквартирного жилого дома неприемлема и является грубым нарушением, приводящим к разбалансировке и сбою работы всей системы отопления по однотрубному вертикальному стояку.

Как установить автоматический байпас

Автоматический байпас с клапаном обычно устанавливают параллельно компрессионному электронасосу, в качестве запирающей проходной канал арматуры берут обратный клапан. Система функционирует таким образом, что при работающем электронасосе тепловой носитель проходит по ветви подключения насоса, который втягивает в себя в жидкость из главной магистрали и байпасной ветки.

При этом обратный клапан, сделанный в виде шара или запорной шторки, всасывается потоком и перекрывает обводной канал. При отключении электронасоса его лопасти останавливаются и частично перекрывают канал, запирающий элемент обратного клапана не втягивается электронасосом и под напором открывает канал. В результате тепловой носитель следует по пути, где меньше гидравлическое сопротивление, то есть по патрубку-байпасу.

Рис. 7 Шаровой байпасный клапан в системе отопления – принцип действия и внешний вид

Устанавливается байпас с клапаном на двухсторонние тройники, два штуцера которых подключены в линию, а к третьему отводу присоединен циркуляционный электронасос с двумя запирающими кранами и фильтром.

Существует и другая разновидность автоматического обходного байпаса – инжекторная, в которой узел с насосом вваривается в изогнутый трубопровод главной магистрали. При работающем насосе основной объем теплоносителя проходит через него, а если электронасос отключен, носитель беспрепятственно поступает в магистраль по перепускному байпасному каналу.

Подобная конструкция встречается в быту значительно реже из-за сложности монтажа при использовании полипропиленовых или пластиковых труб, необходимости пайки и сварных работ при применении медных или стальных труб.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

  • Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
  • При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

  • При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
  • При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
  • Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

  1. перекрывает обвод и направляет весь поток ТН в радиатор;
  2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
  3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

  • Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
  • В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

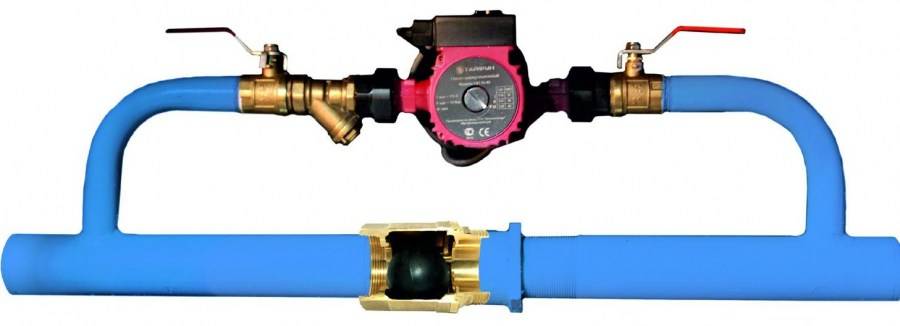

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

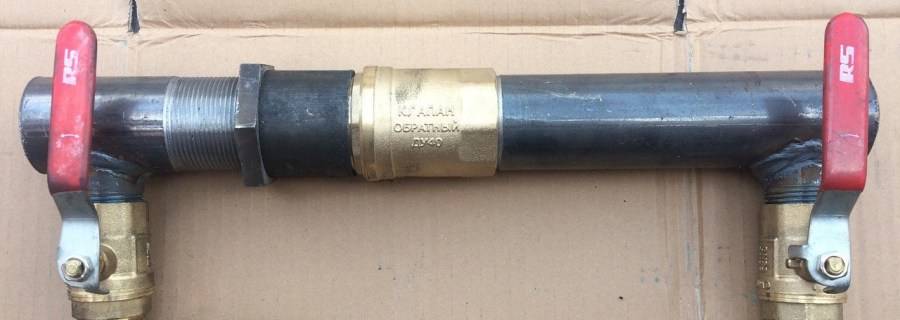

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Установка на насосе

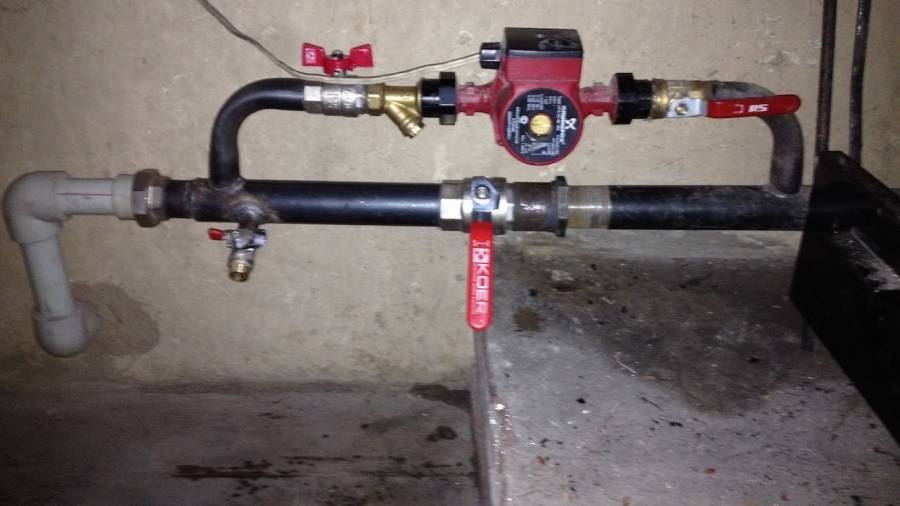

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

  • на новый контур;
  • на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток

Чтобы понять почему, рассмотрим поэтапно, как это работает:

  • когда работает насос, то он придает теплоносителю ускорение;
  • вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
  • в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
  • клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

  • патрубки с резьбой, которые ввариваются в магистраль;
  • шаровые краны – устанавливаются с обеих сторон;
  • уголки;
  • фильтр грубой очистки – ставиться перед насосом;
  • две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Разновидности байпасов системы отопления

Довольно быстро байпасы обрели высокую популярность, что привело к необходимости модернизировать их под конкретные конструкции и проблемы. Таким образом, та самая запорная арматура применяется и на байпасе, а не только вместе с ним.

В итоге прямо сейчас эта труба-перемычка имеет три вариации. Каждая из них обладает индивидуальными нюансами как в использовании, так и в строении, а потому будет проговорена по отдельности.

Нерегулируемый обводной патрубок

Данный вариант самый простой и понятный, требующий минимальных затрат. По сути, это просто обводная линия, без каких-либо добавочных элементов. Байпас такого типа пользуется наибольшей распространенностью для подключения батарей.

Эта труба всегда открыта, что ведет к следующему: вода либо другой теплоноситель находится в свободном плавании, что исключает регулировку интенсивности потока.

Здесь также важно понимать, что в отоплении жидкость передвигается в местах с минимальными гидравлическими потерями. Это необходимо для правильного подбора диаметра, который имеет две вариации:

  1. Вертикальная разводка. Здесь байпас должен быть меньше, нежели две трубы. В противном случае теплоноситель будет автоматически уходить в него, оставляя радиатор без жидкости;
  2. Горизонтальная разводка. В данном случае ситуация отличается. Чтобы теплоноситель мог двигаться вверх, как ему и положено, диаметр байпас должен не отличаться от магистрали. При этом, патрубок, соединяющийся с батарей, обладает меньшим размером для размеренного распределения и сильного напора.

Управляемый в ручную байпас

Этот вид устройства предполагает использование шаровых кранов. Применение именно такой запорной арматуры при возведении обходного пути обусловлено их главной особенностью – они никак не влияют на гидравлическое сопротивление. Следовательно, открытые краны оставляют внутренний просвет трубопровода неизменным.

Такой байпас более удобен, поскольку предоставляет возможность контролировать количество жидкости в обводе. Например, при закрытии крана, вода полноценно будет передвигаться по главной магистрали.

Но есть нюанс: в профилактических целях шаровые краны требуют периодической прокрутки. В ином случае они прикипят и потребуется замена.

Автоматический вариант байпаса

Применяется для циркуляционного насоса. Здесь теплоноситель передвигается в направлении минимального сопротивления к байпасу. После он проходит тот же путь при возвращении, так и не поступая в батарею. Это позволяет избежать ее перегревания. Жидкость же спокойно направляется к другому радиатору.

Главной задачей этого байпаса является контроль подаваемой жидкости и температуры комнат, поскольку теплоноситель может полноценно либо отчасти отводиться от батареи. Имеются также 2 вариации устройства:

  1. С обратным клапаном. Идеально подходит для принудительной циркуляции и крайне прост в использовании, но требует исключительной чистой воды. Иначе будет быстро загрязняться и постоянно меняться;
  2. Инжекционный. Необходимый элемент – насосный узел, устанавливаемый в основной магистрали. Оба патрубка здесь участвуют в ускорении потока жидкости.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

https://youtube.com/watch?v=-9fwqhEX2R4

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Байпасный клапан: что это такое?

В отопительной системе часто используется bypass режим. Что это за режим помогут понять схемы, представленные выше. Установка клапана позволяет устранять проблемы, которые возникают при появлении воздуха в отопительных приборах.


Так работает узел с перепускным клапаном
На схемах изображено байпасный узел с воздухоотводчиком

Обводная конструкция с клапаном способствует:

  • увеличению эффективности сети и минимизации затрат на обогрев помещения;
  • обеспечению плавного распределения теплоносителя.

Оборудование с обратным клапаном применяется для работы циркуляционных насосов.  При запуске клапан открывается, пропуская через себя часть жидкости. После выключения насоса клапан закрывается и препятствует перетеканию жидкости в обратном направлении. Если нет электричества, то с помощью клапана перекрывается подача теплоносителя на насос, а открывается на главной магистрали.


Обратный клапан устанавливается на основном трубопроводе

Назначение байпаса в системе отопления

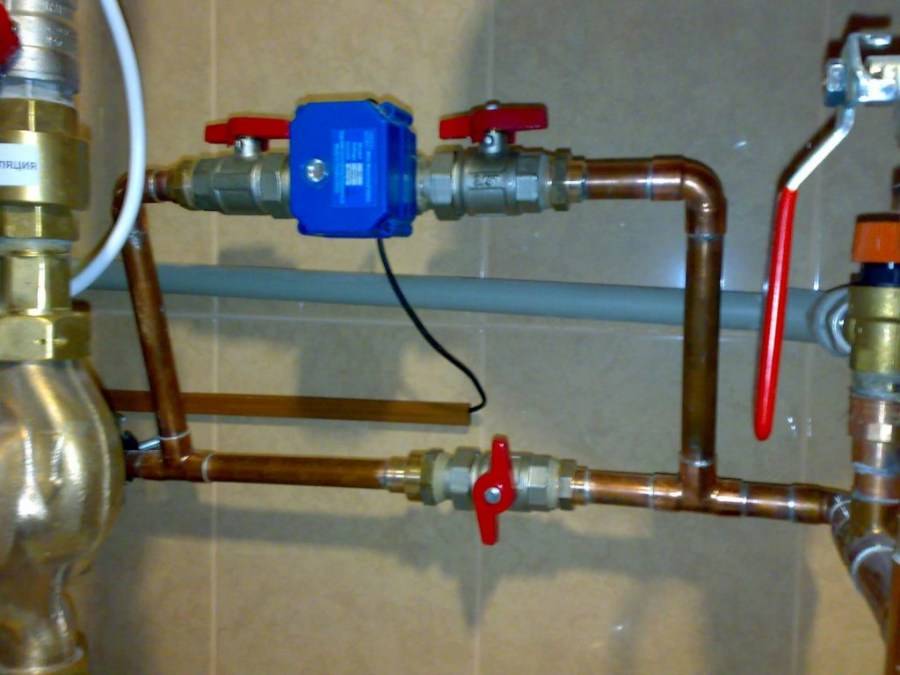

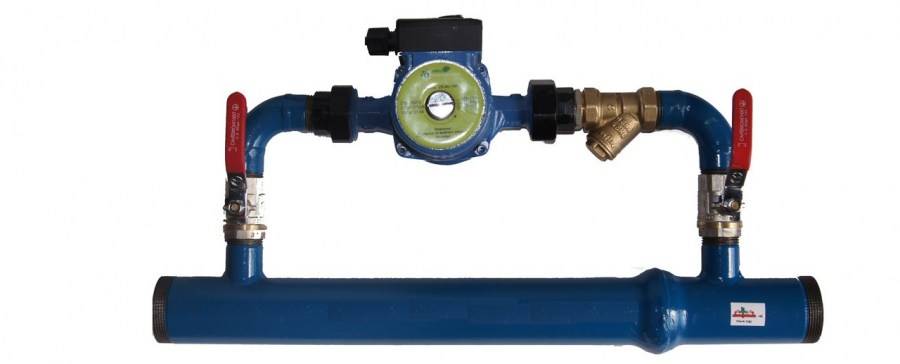

Пример байпаса для циркуляционного насоса

Для чего нужен байпас в системе отопления, и какие функции он должен выполнять? Его общее назначение – формирование параллельного потока в обход компонентов отопления (радиаторов, запорной арматуры, циркуляционных насосов). Он представляет собой магистраль, соединяющую условные входные выходные патрубки конкретного элемента системы.

Он может выполнять несколько функций. Например, байпас в системе отопления многоэтажного дома необходим для проведения ремонтных или профилактических работ. В особенности это касается замены радиаторов в отопительный период. С его помощью можно перенаправить поток теплоносителя в обход батареи.

Кроме этого параллельная транспортная магистраль выполняет следующие функции:

  • Регулировка потока теплоносителя в радиатор. Установив соответствующий компонент (термоголовку) можно добиться автоматического уменьшения (увеличения) объема горячей воды в батарее;
  • Модернизация схемы – еще одно назначение байпаса в системе отопления. В первую очередь это относится к однотрубным схемам, в которых без этого элемента невозможно изменять уровень потока воды в радиаторе;
  • Создание универсального отопления. При отключении электричества лопасти циркуляционного насоса сделают практически невозможным гравитационное движение жидкости в трубах. Но для чего нужен байпас в системе отопления в этом случае? С его помощью создается обводной канал, в котором гидравлическое сопротивление не помешает естественной циркуляции воды.

На первый взгляд для установки дополнительного канала потребуется только патрубок правильной формы. Но без правильно подобранных компонентов он не будет функционировать должным образом. Для этого необходимо правильно рассчитать диаметр байпаса в системе отопления, установить запорную арматуру. С ее помощью можно перенаправлять поток жидкости в обход определенного компонента системы или исключить движение воды по байпасу.
