1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Заливка стяжки
Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.
Заливка бетона на теплый электрический пол
Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.
Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.
Оформление завершающего этапа монтажа
В конце работ пол с электрической основой заливается тонким слоем раствора, не больше 1 сантиметра. После его полного высыхания проводится повторная проверка работоспособности механизма. Если все работает, то можно приступать к поклейке плитки или же облицовке другим напольным покрытием.
Не забывайте о том, что при укладке термо-пола помещение не должно подвергаться сквознякам, а включение пола проводится лишь после абсолютного высыхания бетонной стяжки.
Укладка электрического теплого пола имеет несколько преимуществ. Такой пол создаст в комнате мягкую и равномерно распределенную теплоту, не нарушит обычную влажность, и не будет сушить воздух. Помимо этого теплые электрические полы гармонично впишутся в какой-либо интерьер, поскольку не займут в комнате много места и дадут возможность убрать радиаторы. Ни для кого не секрет, что конвективная система отопления менее комфортна и экономична, чем электрические обогревающие полы.
Так что для тех, кто любит уют и приятные ощущения, станет отличным решением установка такого вида конструкции. Теплая поверхность ламината или плиток принесет вам массу позитивных эмоций, а скрытая система не испортит внешний вид комнаты, обеспечивая ее теплом.
Монтажа теплого пола электрического – ошибки
Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:
покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом
В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);
кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;
нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.
кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;
датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;
измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;
схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.
Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.
Базовые правила монтажа полов с подогревом
Несмотря на разный принцип подогрева есть несколько базовых принципов монтажа всех видов теплых полов под напольную плитки.
Первым общим правилом является снятие старой стяжки после непосредственного демонтажа покрытия. Это позволить выиграть несколько сантиметров высоты помещения, что особенно актуально в квартирах с низкими потолками или если подогрев монтируется только в одной комнате.
Для гидроизоляции можно использовать специальные составы, такие как жидкое стекло или битум
Особое внимание нужно уделять ванным комнатам. При попадании влаги сквозь стяжку это приведет к постепенному разрушению бетона
Это актуально и для частных домов, и для квартир.
После гидроизоляции нужно сделать термоизоляцию. Ее толщина определяется индивидуально, в зависимости от высоты потолков и уровнем перепада плов между комнатами. Чем тоньше слой утеплителя, тем больше будут тепловые потери.
Еще одним правилом является необходимость армировать пол под плиткой.
Для этого используются готовые армированные сетки с толщиной проволоки не более 6 мм.
Нужно использовать выравнивающие смеси типа наливного пола. Они дают наилучший эффект, так как поверхность получается ровной и пригодной для укладки кафеля с минимальным расходом клеевого раствора.
Обустройство терморегулятора и датчика
Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.
В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.
Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 — 1000 мм.
Подключение терморегулятора к теплому полу
Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке — сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.
Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона
В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» – будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.
Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.
Представить себе картину в целом поможет иллюстрация ниже.
Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.
Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».
Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.
Пример
Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.
Учитывая коэффициент 0,15 для ламината, в помещение будет проникать
170х0,15=25,5 Вт с каждого квадратного метра.
Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.
Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.
Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов. Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка
Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

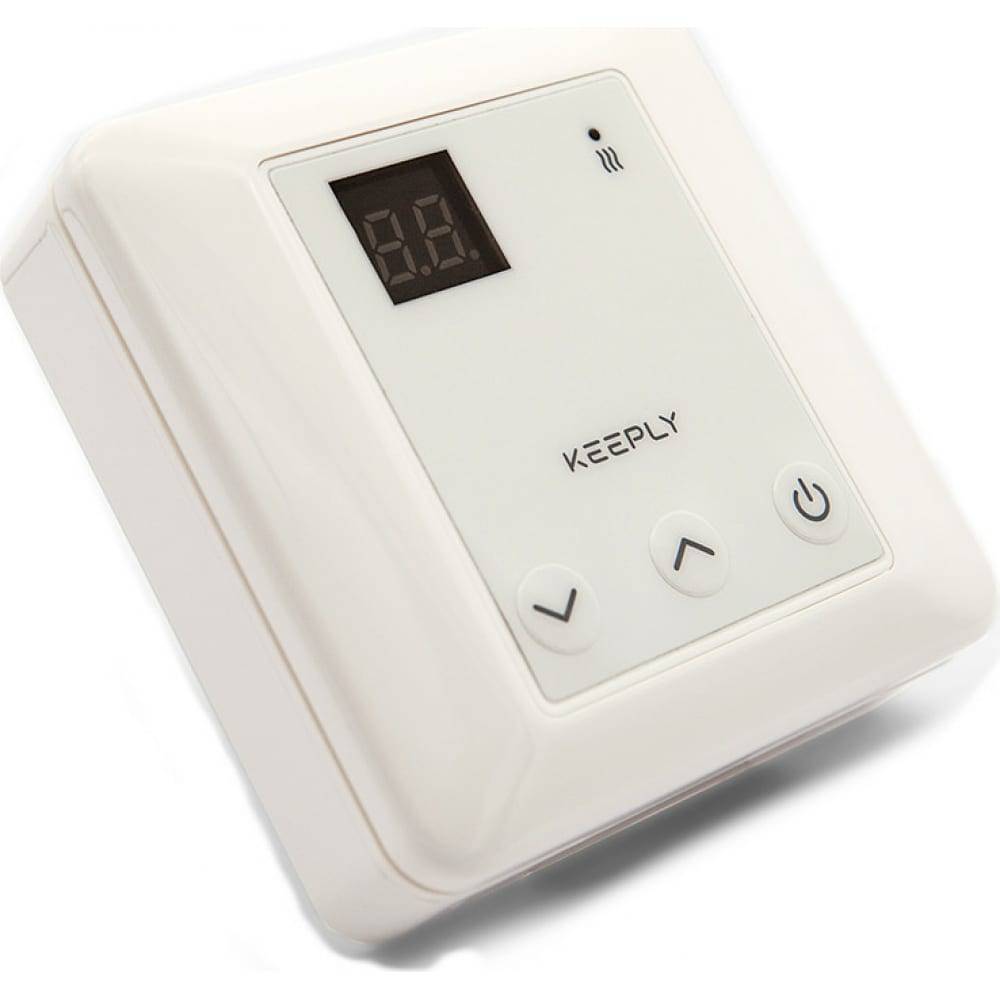

Виды терморегулятора
Одним из важнейших элементов для любого типа электрического теплого пола является терморегулятор. Различают механические, цифровые, программируемые и комбинированные модели. Все они имеют разные технические параметры, стоимость и функциональные возможности.
Установка терморегулятора для теплого пола представляет собой достаточно сложный процесс, от которого зависит на сколько правильно в дальнейшем будет работать система. В начале должна быть изучена инструкция к терморегулятору, и если есть сложности или серьезные вопросы, то лучше такую работу стоит доверить профессиональному электрику. Необходимо будет понять, как подключить терморегулятор, чтобы он работал правильно и с ним через время не возникло неприятностей.
Стандартная схема подключения терморегулятора — всегда описана в инструкции, но сама настройка терморегулятора осуществляется индивидуально, учитывая личные предпочтения пользователей. Терморегулятор в системах теплого пола служит для обеспечения стабильной температуры нагрева помещений. С их помощью осуществляется включение/выключение системы и стабильность её работы. Специальный датчик температуры считывает текущие показания, и своевременно осуществляет подогрев пола.
Обычно установка терморегулятора осуществляется на окончательном этапе монтирования теплого пола в удобном месте. При этом схема терморегулятора подразумевает размещения этого высокотехнологичного прибора над небольшим уровнем от пола в удобном месте, где есть подвод электрического питания. Стоит отдельно рассмотреть разновидности терморегуляторов.
Механический
Механические модели пользуются высокой популярностью из-за надежности, простоты использования, высокого качества исполнения, невысокой стоимости и долгого срока службы. Для управления таким регулятором используется стандартный переключатель (круговой), с помощью которого выставляется нужная температура в ручном режиме. Недостатком такого прибора является то, что его необходимо включать/выключать в ручном режиме.
Цифровой

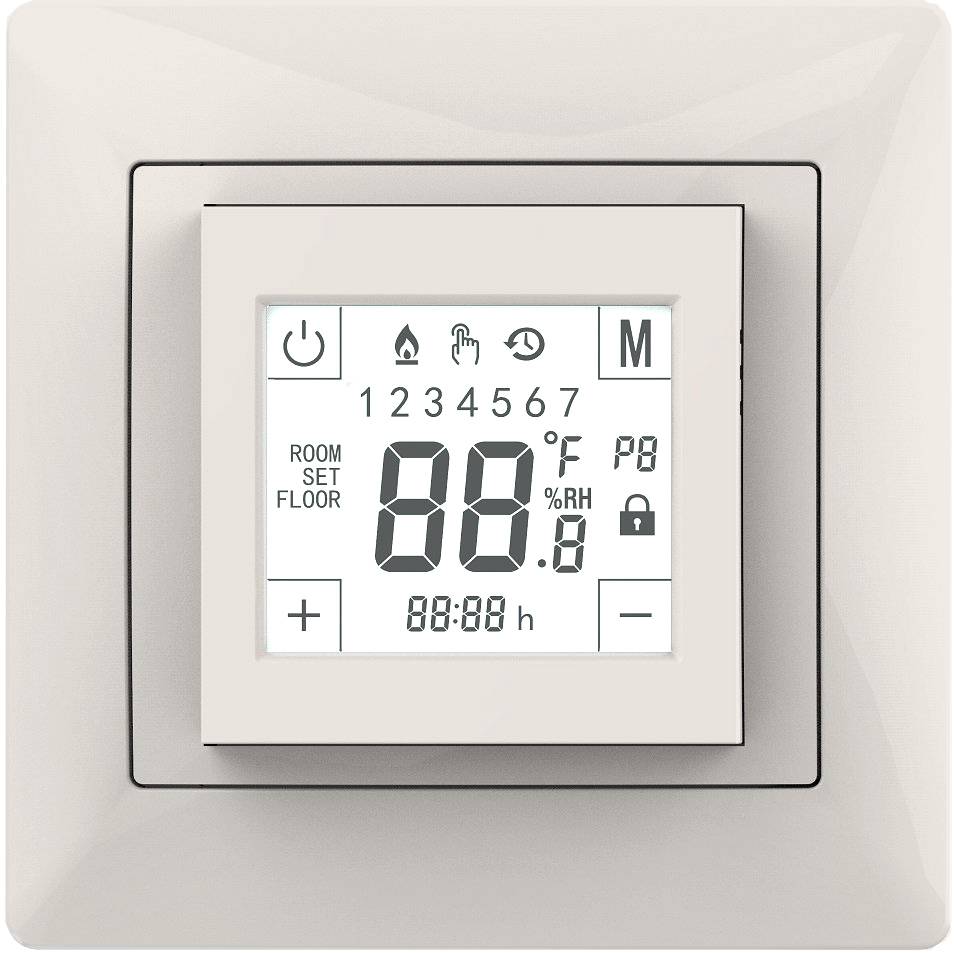

Цифровые модели обладают высокой точностью, простотой настройки и использования. Необходимо только выставить на табло (с сенсорным или кнопочным управлением) требуемую температуру и устройство будет работать абсолютно автономно, в автоматическом режиме поддерживая заданную температуру. При необходимости всегда можно запрограммировать автоматическое отключение прибора в нужное время. Стоят такие терморегуляторы существенно выше механических, но они позволяют осуществлять существенную экономию электрической энергии.
Программируемый
Оптимальным выбором для любых типов теплых электрических полов является применение программируемых аппаратов, которые хоть имеют высокую стоимость, но дают возможность существенно экономить электроэнергию, а так же максимально точно выставлять требуемый температурный режим в разное время суток. Все необходимые сведения о работе системы теплого пола отображаются на экране устройства. Установка требуемых режимов работы осуществляется при первой настройке прибора. При необходимости можно внести изменения в рабочую программу в любое удобное время.
Комбинированный
Такие модели являются самыми дорогими, и, по сути, представляют собой более сложную модификацию программируемых моделей. К примеру, они дают возможность отслеживать не только температуру пола, но и температуру в помещении. Кром того, они имеют возможность дистанционного управления, при помощи специального пульта или через интернет.
Электрический теплый пол своими руками под ламинат и линолеум
Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.
Процесс монтажа
Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.
Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.
Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.
Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.
Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.
Фиксируются одна к другой при помощи скотча.
Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.
Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.
Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.
Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.
Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.
Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.
Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.
Чтобы датчик не торчал, в подложке вырезают окошко.
Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.
Уложенные провода заклеиваем скотчем.
Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.
Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.
Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.
Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.
Нагревательные элементы водяного теплого пола и их расчет
Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».
Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.
В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.
Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.
Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.
Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:
- полипропиленовые трубы;
- медные трубы;
- гофрированные трубы из металла;
- металлопластиковые нагревательные элементы.
Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.
гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.
Способы укладки труб
На сегодняшний день широко применяются два метода укладки нагревательных элементов:
- зигзаг;
- спираль.
Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.
Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.
Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.
Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).
Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.
Виды труб и способы их крепления
В конструкциях водяных полов используются трубы различных типов:
- Изделия из металлопластика. Считаются наиболее оптимальным вариантом. Они обеспечивают стабильное сохранение нужной формы, легкие и простые в монтаже, стоят сравнительно недорого.
- Трубы из сшитого полиэтилена. Устойчивы к замерзанию жидкости, могут ремонтироваться. Однако при нагревании они распрямляются и с трудом сохраняют необходимую форму.
- Металлические трубы (медь). Они отличаются высокой работоспособностью и функциональностью. Однако при использовании их вместе со стяжкой, требуется защитный слой, исключающий щелочное воздействие.
Крепление труб к основанию может быть выполнено разными способами, в зависимости от конструкции теплых полов:
- Быстрый способ крепления стягивающими полиамидными хомутами непосредственно к сетке. Расход материала: 2 хомута на 1 метр.
- Стальная проволока для креплений. Также используется вместе с монтажной сеткой, расход такой же, как и у хомутов.
- Быстрая фиксация с помощью степлера напрямую к теплоизоляционному материалу. На 1 метр требуется два фиксатора.
- Специальные фиксирующие траки в виде U-образной планки из поливинилхлорида. В них укладываются трубы на 16 и 20 мм, после чего они жестко закрепляются на полу.
- Маты из полистирола, предназначенные для водяных полов. Их плоскость покрыта канавками и столбиками, между которыми прокладывается труба.
- Монтаж в деревянных полах выполняется с помощью распределительных алюминиевых пластин. Помимо крепления, они выполняют функцию отражения и равномерного распределения тепла по всей поверхности.
