Как включить газовый котел?

Алгоритм включения зависит от способа установки котла.

Навесное оборудование

Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:

Прибор подключается к электросети.
Откручивается газовый вентиль.
Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
Кнопками «Плюс» и «Минус» выбирается рабочая температура.
Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.

Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.

Напольные модели

Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:

Выставить управляющий и температурный селектор на режим «Выкл».
Открыть вентиль газоподачи.
Установить селектор на пьезовый розжиг.
Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
Отрегулировать показатели температуры.

Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.

Напольный газовый котел

АВАРИЙНАЯ ОСТАНОВКА КОТЕЛЬНОГО АГРЕГАТА

7.1. Произошел спуск воды из котла, подпитка котла водой при этом категорически запрещается во избежание возможного взрыва котла и последующих разрушений.

7.2. Уровень воды быстро снижается, несмотря на усиленное питание котла водой.

7.3. Обнаружены неисправности предохранительного клапана.

7.4. Прекращена подача электроэнергии.

7.5. Исчезло напряжение на всех контрольно-измерительных приборах, устройствах дистанционного и автоматического управления.

7.6. Произошло возгорание сажи и частиц топлива, осевших в газоходах и хвостовой части котлоагрегата.

7.7.Если упало давление газа у горелок ниже допустимого предела, установленного инструкцией, или совсем прекратилась подача газа (вышел из строя регулятор, сработал запорный предохранительный клапан, обрыв дисков в газовых задвижках, авария на газопроводе).

7.8. Резко и сильно повысилось давление газа у горелок (неисправность регулятора, предохранительного запорного клапана).

7.9. Повреждения газопроводов и газовой арматуры, ведущие к утечкам газа и загазованности помещений котельной.

7.10. Появились существенные ненормальности в работе котла или неисправности, опасные для котла и обслуживающего персонала (вибрация, стук, шум, взрывы в газоходах, повреждения арматуры и т.п.)

7.11. При возникновении пожара в котельной, угрожающего обслуживающему персоналу или котлу.

Настройка котла аристон. Этап #1 – изучение требований производителя к монтажу

Судя по требованиям, предъявляемым производителем котлов Аристон, инсталляция оборудования является прерогативой исключительно специалистов.

Отсюда соответствующий вывод – самостоятельная установка и первое включение бытового газового котла Аристон теоретически невозможна (точнее недопустима). Мало того, первый запуск оборудования в эксплуатацию запрещен без представителя газовой службы.

Производитель также напоминает будущему пользователю относительно качества воды, с которой будет работать газовый настенный котел. Отмечается: если качество воды (химический состав) не соответствует техническим требованиям, работоспособность газового оборудования не гарантируется производителем в течение установленного гарантийного срока.

Установка газового оборудования по схеме «B» требует организации в рабочих помещениях эффективного вентилирования и поступления воздуха.

Помещения, где в составе воздуха возможно появление коррозийно-активных паров, допускается применять только инсталляцию по схеме «C» (приток наружного воздуха). Такие требования обеспечивают коррозийную защиту газовых котлов Аристон.

Комплекты на подключение дымохода/воздуховода, как правило, отсутствуют в списке оборудования газового котла Аристон. Соответственно, дополнительные комплекты заказываются под конкретное соединение.

Так выглядит система «труба в трубе», которая используется в составе конструкции газовых котлов Аристон некоторых моделей

Многие газовые котлы бренда Аристон выполнены с учётом подачи воздуха и отвода газов посредством коаксиальной системы, диаметры труб которой составляют 60 и 100 мм. Либо может использоваться раздельный вариант с трубами под диаметры 80 на 80 мм. Подбор конфигурации отвода газов и воздуховода сопровождается учётом дополнительного аэродинамического сопротивления.

Экономия на горячем водоснабжении

Значительно снизить расходы «голубого топлива» при необходимости обеспечить в частном домовладении или квартире горячее водоснабжение можно посредством установки газового водогрейного оборудования проточного типа. Также допускается подключение бойлера горячего водоснабжения к единому контуру с газовой отопительной системой.

При необходимости также устанавливаются термоизолированные баки накопительного типа для горячей воды.

Для организации автономного отопления все чаще используются конденсационные газовые котлы. В чем их особенность и сколько стоит оборудование, читайте внимательно.

Запуск агрегата

После того, как система будет проверена, промыта и заполнена теплоносителем, можно начинать запуск газового котла. Процесс проходит так:

производится подключение газового котла к электросети (современные модели, как правило, энергозависимы);
термостат кола устанавливается на максимальное значение;
после включения термостата, котел должен запустится автоматически;
если используется котел с пьезоэлемента, то для запуска его в работу нужно нажать кнопку розжига.

Особенности зимнего запуска

Если приходится запускать котел в зимнее время, то нужно будет немного изменить последовательность работ:

необходимо прогреть помещения до плюсовой температуры, используя электрические обогреватели;
заполнить теплоносителем ближний к котлу короткий контур;
прогреть теплоноситель до температуры 20-23 градуса (не более);
постепенно продвигаться по контурам дальше, нагревая теплоноситель до указанной выше температуры;
после того, как все контуры будут заполнены, можно включать агрегат в рабочий режим.

Включение газового котла

Розжиг котла осуществляется после проверки тяги и подачи газа в трубу

Можно зажечь газовый котел после приемки в эксплуатацию специальной службой. Вызванный работник проверяет соответствие нормам установки, эффективность функционирования вытяжки, проводит тестовый запуск.

Включение полуавтоматических котлов делается поворотом регулятора в крайнюю позицию и вдавливанием колеса для начала подачи газа. Пьезорозжиг выполняется при удерживании в таком положении на протяжении 10 сек.

Напольный

Включается поступление газа в систему при открытии входного крана. Крыльчатка переводится в позицию розжига.

Дальнейшие действия:

Нажатием на рукоятку обеспечивается принудительная подача на запальную горелку.
После появления пламени в очаге рукоятка отпускается.
Управляющий рычаг переводится на цифру 2 против стрелки часов для зажигания основной горелки.
Ручка ставится в положение на цифре, которая соответствует выбранной температуре.

Возле чисел прописывается показание температуры, которому соответствует положение регулятора. Действия повторяются при затухании огня.

Настенный

Котел включается в розетку, открывается газовый вентиль и производится розжиг

Перед тем как запустить котел прибор подключается к розетке и откручивается газовый вентиль на стояке. Нажимается пусковая кнопка и при помощи клавиш на управляющей панели выставляется температура нагрева. Для удобства обозначения есть плюсы и минусы рядом с кнопками.

Особенности включения старого котла

Требует внимания запуск циркуляционной помпы, в которой лопасти замедляются из-за воздушной пробки. На панели отражается соответствующий сбой.

Исправление проблемы:

лицевая крышка снимается;
откручивается болт по центру;
шлицевой отверткой вал проворачивается в направлении по стрелке;
крышка воздухоотводчика яркого цвета поднимается, воздух стравливается.

Булькающие звуки постепенно исчезнут, т. к. пробки уйдут сквозь клапан расширителя. Давление в манометре проверяется регулярно.

Особенности включения котлов разных фирм

Прибор аварийной регулировки температуры в котле Навьен

Перед тем как включить котел Лемакс, нужно убедиться, что внутри системы присутствует теплоноситель. Проверяется показатель и выбирается оптимальный рабочий режим. Число автоматических приспособлений и мощность агрегата влияет на формирование регламента. Некоторые модели снабжаются тяговыми датчиками, что облегчает включение и контроль работы.

Перед пуском котла Навьен дополнительно приобретается и монтируется прибор аварийной регулировки температуры, приспособление контроля мощности, предохранитель и термометр. В некоторых моделях есть эти элементы, все зависит от комплектации.

Почему не стоит отключать отопление на ночь?

Есть те, кто в стремлении сэкономить ежедневно вечером отключает котел – как одноконтурный, так и двухконтурный. Мотивируют тем, что ночью снижение температуры в доме приемлемо и в целом даже рекомендовано – человек лучше спит при температуре в комнате около 20 градусов. Но на экономии такой режим не сказывается. Или расход становится даже больше – днем котел начинает нагонять потерянную температуру. А для нагрева теплоносителя использует еще больше газа, чем при обычной работе. Итог – вы заплатите за отопление даже больше, чем при постоянно работающем котле.

Нужно знать, что новые модели отопительного оборудования отключаются сами, когда температура теплоносителя или в самом помещении достигает заданного значения. Когда температура падает, оборудование активируется вновь.

Конструктивные особенности

Общее устройство газового котла Житомир напольного исполнения показано ниже:

Конструкция водогрейной установки отличается простотой и обеспечивает энергонезависимость для всех моделей производителя. Газогорелочное устройство – атмосферное, одноступенчатого типа итальянского бренда POLIDORO простой конструкции, чья надежность проверена временем. Такой же надежностью в работе отличается автоматика для газовых котлов Житомир итальянского производства. Автоматический энергонезависимый газовый клапан бренда EURO SIT наиболее популярен среди всех производителей котельного оборудования, его устанавливают в свои изделия ведущие зарубежные и отечественные бренды.

Для передачи тепловой энергии системе отопления в установке применен стальной теплообменник жаротрубного типа. Это значит, что сквозь несколько труб, погруженных в водяную рубашку котла, проходят дымовые газы высокой температуры. Они передают свое тепло воде и выходят наружу с температурой 110—150 ºС. Трубы имеют прямоугольное сечение, что увеличивает площадь поверхностей обмена и делает работу агрегата более эффективной. В двухконтурных версиях котлов вокруг труб теплообменника располагаются витки медного змеевика для нагрева воды на хозяйственные нужды.

Чтобы замедлить движение продуктов сжигания газа в дымогарных трубах и сделать его многоходовым, в теплообменниках газовых котлов напольного и настенного исполнения применяются турбулизаторы. Их дополнительная функция – принимать на себя сажевые отложения. Последние оседают на плоскостях этих деталей, расположенных перпендикулярно потокам газов, а на стенках труб сажа практически не задерживается.

Впоследствии сажевые отложения можно легко удалить с турбулизаторов, поскольку при разборке агрегата они вынимаются из дымогарных труб. Такое техническое решение позволяет внутренние поверхности дымогарных труб надолго оставлять чистыми и эффективно передавать тепло водяной рубашке. В противном случае слой сажи, оседающий на стенках, может значительно ухудшать их теплопроводность, тогда температура газов на выходе увеличится и тепло будет выбрасываться на улицу.

Бытовые газовые котлы Житомир адаптированы к дымоходам с недостаточной тягой. Для этого агрегат оборудован прямой заслонкой, открывающей путь дымовым газам наружу, минуя теплообменник. Это работает следующим образом:

Перед розжигом заслонку необходимо открыть. По умолчанию в дымоходе недостаточная сила тяги.
Регулировочное колесо клапана и кнопка пъезорозжига последовательно нажимаются, загорается запальник.
Колесо поворачивается на пару делений, подается газ на горелку и она воспламеняется.
Напрямую в дымоход начинают идти газы с высокой температурой (до 200 ºС). Из-за перепада температур в дымоходной трубе увеличивается тяга и котел выходит на рабочий режим.
Через 5—7 минут заслонка закрывается и начинается нагрев теплоносителя, улучшенная сила тяги сохраняется.

Парапетный бездымоходный котел Житомир во многом повторяет конструкцию напольного «собрата». Отличие в устройстве трубы дымохода, в подвесных моделях он коаксиальный. Это двустенная труба, внутри которой движутся продукты горения, а им навстречу между стенками наружной и внутренней труб перемещается воздух с улицы. Соответственно, газогорелочное устройство не использует для своей работы воздух из помещения, а берет его снаружи, при этом камера сгорания – закрытая. В зарубежных аналогах для всасывания воздуха применяется вентилятор, в житомирских агрегатах весь процесс энергонезависим и работает при естественной тяге.

Порядок замены устаревшего котла

Газовое оборудование считается устройством повышенной опасности.

Поэтому все работы, по установке и обслуживанию газовых приборов тоже относятся к работам с повышенной опасностью. Существующие правила однозначно отвечают на вопрос — как заменить газовый котел в частном доме — запрещено производить монтаж или замену котельного оборудования самостоятельно. Монтажом котлов вправе заниматься только специальные органы (горгаз, райгаз, облгаз) через предприятия, которые имеют лицензию на подобные работы.

Чтобы приступить к замене котла, нужно проделать следующие действия:

Написать заявление в газовую службу для получения разрешения на замену котла. Нужно знать, что при замене старого котла на аналогичный не нужно создавать новый проект, но если произошли изменения — котел другого типа, меняется место расположения или схема подвода газа, то проект создается новый.
После получения ответа нужно сдать строительный паспорт в газовую службу. Собрать и сдать акты проверки ДВК, а если будет устанавливаться импортный котел — сертификат соответствия.

Какие документы нужны при замене газового котла

Перед заменой газового котла необходимо собрать множество документов и получить разрешения на проведение таких работ.

Вам понадобятся следующие документы:

Если оборудования зарубежных производителей, то нужно предоставить сертификат с соответствием нашим нормам безопасности;
Если котел двухконтурный, то необходимо иметь санитарно-гигиеническое заключение для подачи горячей воды для бытовых нужд. Обычно такой документ предоставляется сразу вместе с гарантийным талоном;
Документ о проверки вентиляционных и дымовых каналов;
Договор на гарантию минимум 1 год, который заключен с сервисной компанией;
Документ с результатами подключения оборудования к инженерным сетям.
Акт по скрытым работам при устройстве коаксиального дымохода через стену;
Проект с изменениями. Главное условие: новый котел должен быть узаконенным.

Собрать все документы вы обязаны самостоятельно. Если у вас нет такой возможности, то вы можете обратиться в специальную монтажную компанию. Но в таком случае необходимо рассчитать дополнительные расходы.

Нужен ли новый проект при замене газового котла

В проекте оговаривается модель, тип и мощность отопительного агрегата. Помимо этого, у каждого котла есть свой порядковый номер, указанный в техпаспорте и занесенный в проектную документацию. Поэтому, при замене потребуется изготовить новый проект с указанием новых данных.

Надо заново пройти следующие этапы оформления:

Получить технические условия на замену газового котла. На этом этапе в газораспределяющей компании могут изменить производительность агрегата, исходя из фактической жилой площади дома.
Сделать новый проект.
Получить согласование, предоставив проект газораспределения, ТУ, результаты проверки дымоходного канала.
Произвести замену старого агрегата на новый.

При замене старого газового котла на новый, нужны следующие документы:

Паспорт.
Документы собственника жилого помещения.
Технический паспорт на газовое оборудование.
Технические условия.

Стандартные расценки на замену уже установленного газового оборудования равняются 1000-1500 руб, в зависимости от региона.

Особенности замены котла одинаковой мощности

Если потребление газа в час нового котла аналогичная газопотреблению старого, то это существенно упрощает задачу. Так как все, что нужно от владельца — подать в горгаз уведомление о выполненной замене.

А к нему следует приложить:

Акт подключения котла.
Акт осмотра вентиляции, дымохода.
Договор на не менее, чем годичное обслуживание газового оборудования.

После рассмотрения заявление дается разрешение. После чего выполняется замена, испытание оборудования и начинается его эксплуатация. Таким образом разрешает действовать ПП РФ № 1203 п. 61(1).

Можно ли заменить газовый котел на электрический

Замена вполне возможна, но, для этого придется получить разрешение в другой организации, занимающейся электроснабжением. Документы нужны только в том случае, если электрокотел имеет мощность более 8 кВт. До этого предела производительности агрегат относится к обычным бытовым водогрейным устройствам по типу бойлера, поэтому, устанавливается без разрешений и согласований.

Для производительных электрокотлов потребуется провести отдельную линию электроснабжения. Понадобится сделать проект и получить разрешение на увеличение объема выделяемой электроэнергии. Отдельно надо написать заявление об отключении газового котла от магистрали.

Пусконаладка напольного котла

Вводная информация

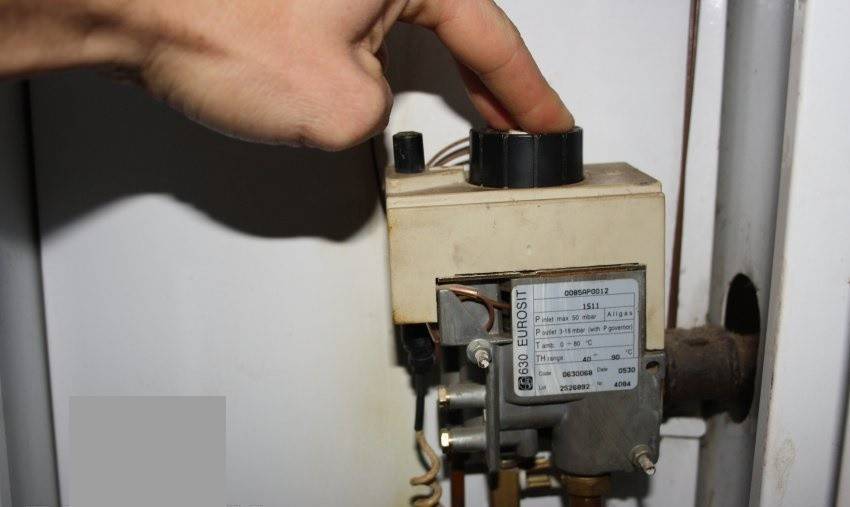

Автоматика ЕвроСит 630 – это многофункциональное устройство, регулирующее подачу газа. Оно предоставляет возможность регуляции температуры, полного выключения основной горелки.

Предназначение:

автоматическая регулировка подачи газа;
контроль безопасности работы газового оборудования.

Стоит отметить непростой метод включения устройства. В его защиту можно сказать, что таким образом производитель побеспокоился о безопасности своего потребителя, безопасности работы газового оборудования.

Старт газового котла

Работа газового котла начинается со запуска автоматики. В ситуации использования клапана 630 ЕвроСит процесс запуска будет состоять из нескольких этапов. Их следует выполнять в соответствии с установленным порядком:

включение крана на стояке;
включение пилотной горелки;
включение основной горелки;
регулировка и выставление температуры.

Поэтапное описание процедуры запуска

Первым делом следует включить подачу газа в систему. Для этого необходимо открыть кран на стояке.

Теперь можно приступать к работе с газовым клапаном. Для этого надо сконцентрироваться на рукоятке управления устройства. Изначально она располагается в положении «выключено». Ее необходимо перевести в положение «розжиг» (изображение огня на регуляторе). После этого надо нажать на рукоятку для того, чтобы началась принудительная подача газа на пилотную (запальную) горелку. Теперь следует нажать на кнопку пьезорозжига, продолжая удерживать рукоятку в нажатом состоянии. Наличие пламени на пилотной горелке говорит о том, что все сделано правильно. Рукоятку следует держать в нажатом положении следующие десять секунд после нажатия и в процессе проверки наличия пламени. Это необходимо делать для запуска механизма газового котла.

По прошествии десяти секунд нужно отпустить рукоятку управления и еще раз проверить наличие пламени на пилотной горелке. Если пламени на горелке нет, то следует повторить все описанные выше операции. При этом придется увеличить время нажатия на рукоятку управления.

Если пламя на запальной горелке имеется, то можно переходить к розжигу основной горелки. Для этого рукоятку управления надо перевести в положение от «1» до «2», поворачивая ее против часовой стрелки. О правильности действий будет свидетельствовать возникшее пламя основной горелки. Убедившись в его наличии, рукоятку управления можно перевести в положение от «1» до «7». Позицию нужно выбирать исходя из того, какую температуру теплоносителя необходимо получить. В ситуации с моделью EuroSit 630 цифре 7 на рукоятке соответствует температура в 90 градусов. Это максимально возможное для модели значение. Соблюдая все эти действия запуск газового котла пройдет без проблем

Отключение устройства

Для отключения газового котла необходимо отключить газовый клапан. Имеется два варианта отключения:

отключение основной горелки;
отключение основной и запальной горелки.

В первом случае рукоятку управления надо повернуть по часовой стрелке и установить в позиции «розжиг». Основная горелка после этого будет отключена, но пилотная горелка будет продолжать свою работу.

Во втором случае ту же рукоятку управления требуется повернуть по часовой стрелке до достижения позиции «выключено». Эти действия завершат подачу газа на все горелки. В подтверждение выключения устройства прозвучит щелчок. Пламя также исчезнет. Теперь подача газа прекращена.

Схемы подключения термостатов ZONT H-1, H-2, H-1V к котлам BAXI в режиме OpenTherm

Батареи разогреваются буквально за несколько минут. В двухконтурных сериях трехступенчатый клапан меняет приоритет ГВС и отопления в зависимости от нужд потребителя. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.
Кран слива;
На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности. Система работает таким образом: в котле нагревается теплоноситель, по подающему трубопроводу газ подается в радиатор, а остывший теплоноситель уже по другому трубопроводу обратному возвращается в агрегат.
Рассмотрим компактные и удобные настенные модели, популярные на рынке. Можно подключить датчик, который будет измерять температуру снаружи воздуха.
Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Все настройки должны выполняться работниками сервисных организаций.
Работы по подключению системы удаления продуктов горения: — узел подключения системы состоит из вертикального выходного отверстия, в которое вставляется переходник дымохода.
Вентилятор; 3

Важно знать, что установка и тем более подключение газового оборудования должно выполняться только опытными мастерами, которые способны выполнить всё с соблюдением требований и правил.
Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Читайте дополнительно: Нормы испытаний и измерений электрооборудования

Классификация газовых котлов

Производители выпускают несколько типов оборудования. Чтобы не тратиться на дополнительные комплектующие и выполнить правильное подключение, потребителю нужно знать, какие они бывают.

По месту установки

Большие напольные модели устанавливают в частных домах, коттеджах или на дачах без горячего водоснабжения. Компактная настенная техника монтируется на поверхность наружной стены в ванной, на кухне, на чердаке и подключается к центральной системе дымоотвода

Важно! Допустимая площадь котельной — не меньше 4 м2, а допустимый объем — больше 8 м3. Расстояние от стен равняется 50 см

По количеству контуров

Одноконтурные устройства подключаются независимо от бойлера и подают воду только для отопления. Двухконтурные котлы интегрируются с радиаторами и бытовой техникой — вода используется в качестве источника тепла и для бытовых целей.

По типу камеры сгорания

Открытый котел забирает воздух из помещения и выделяет в него углекислый газ, поэтому позаботьтесь о вентиляции. Закрытые варианты — безопасные и удобные, но для удаления продуктов сгорания нужен дымоотвод.

По типу тяги

Модели с естественной тягой и открытой камерой сгорания с атмосферной горелкой. Устройства с принудительной тягой имеют закрытую камеру, в которой находится наддувная горелка или принудительная вытяжка.

По типу использования энергоресурса

Конвекционный котел отличается высоким КПД — 90 %. При температуре воды на 53-57 градусах пар преобразуется в жидкость, насыщенную химическими примесями, поэтому обязателен дымоход из материала, стойкого к окислению. Конденсационные устройства преобразуют жидкость в тепло, имеют КПД 109-111%. Отработанный конденсат уходит в канализацию. Совет! В условиях повышения цен на газовое топливо лучше купить конденсационный котел.

По материалу теплообменников

Производители выпускают оборудование с несколькими типами элементов:

стальными — подвержены коррозии, поэтому используются для недорогих моделей;
нержавеющими — не изменяют химический состав при нагреве, устанавливаются в настенных котлах;
чугунными — имеют высокую теплоемкость, что оправдано для напольных устройств.

Важно! Теплообменники из чугуна и нержавеющей стали не отличаются по эффективности, стойкости к коррозии и долговечности

Удаление воздушных пробок перед тем, как зажечь газовый котел

В верхнем штуцере каждого радиатора должны быть установлены воздухоотводчики. Это могут быть краны Маевского, или автоматические клапаны.

Автоматика справится со всем сама, нужно только дать ей немного времени (о том, что воздух вышел, скажет падение давления).

Для спуска воздуха краном Маевского, нужно приготовить ведро, тряпку, специальный ключ из монтажного комплекта (или отвёртку и пассатижи).

Поочерёдно подставляется ёмкость к каждому радиатору, кран откручивается, и воздух с шипением выходит. Потом батарея начнет «плеваться» воздухом вперемешку с водой. Закрывать же воздухоотводчик можно тогда, когда из него потечёт струйка воды.

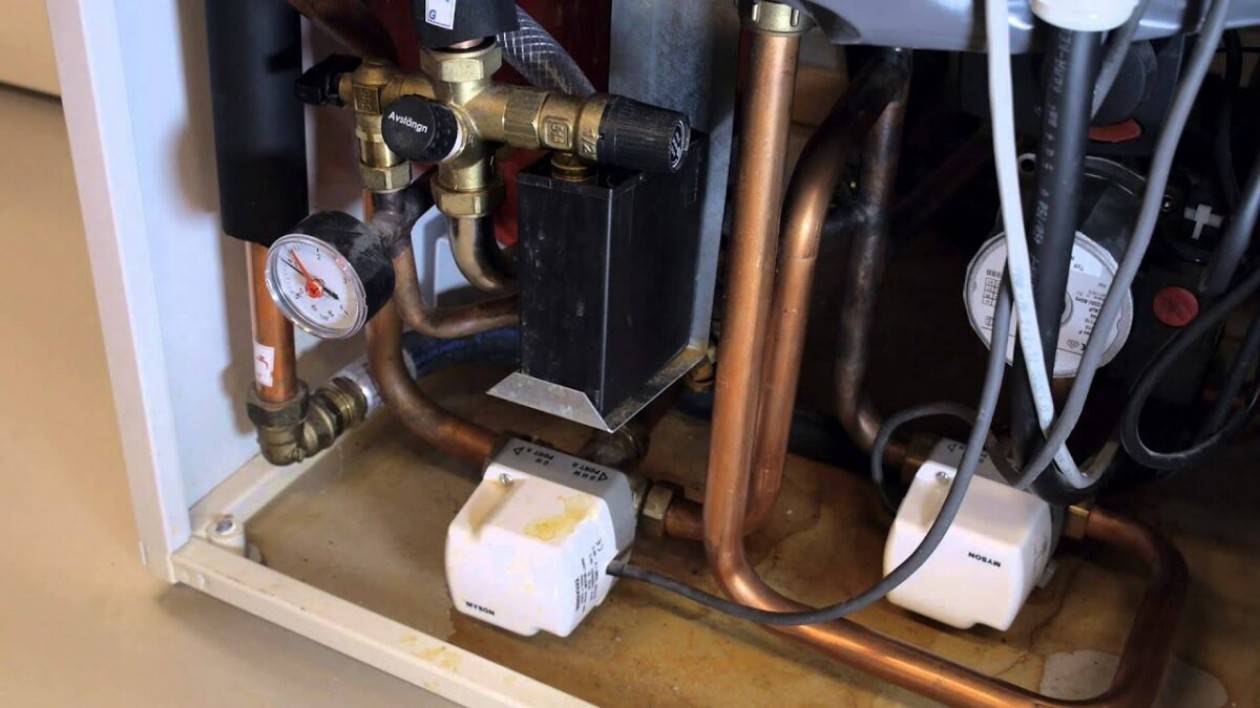

Примерно 5-7 минут у каждого радиатора – и первые воздушные пробки удалены. Проверяются показания манометра (они должны понизиться), и повторно включается кран водопровода. Процедуру спуска воздуха хорошо бы повторить ещё раз.

В конечном итоге, давление должно быть выше среднего, но не максимальным, поскольку, когда вода нагреется, давление ещё подрастёт.

Кстати, чтобы не забрызгать при спуске воздуха мебель и стены, на кран можно повесить тряпочку, по которой вода будет стекать в ведро.

Как включить газовый котел – инструкция
