Водяной теплый пол в деревянном доме – устройство без стяжки

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Способы устройства водяного тёплого пола

Тёплый водяной пол своими руками можно сделать двумя способами:

  • с помощью бетонной стяжки;
  • методом настила на деревянное основание.

В первом случае используется жидкий бетон, которым заливают трубопроводную систему тёплого пола. Твёрдая стяжка относится к влажным, длительным по времени и трудоёмким процессам.

Гораздо проще и быстрее устроить водяной пол сухим настильным способом на деревянное основание. Он имеет разные варианты:

  • модульная система;
  • реечная укладка.

Каждое устройство имеет свои преимущества монтажа, и бетонная стяжка для них не нужна.

Модульная система представляет собой фабричные заготовки, изготовленные из синтетических материалов. В них устроены пазы, в которые вставляются трубы тёплого водяного пола. Чтобы сделать данную конструкцию, достаточно разложить модули по схеме, вмонтировать в них трубки, соединить их между собой и подключить систему к котлу отопления.

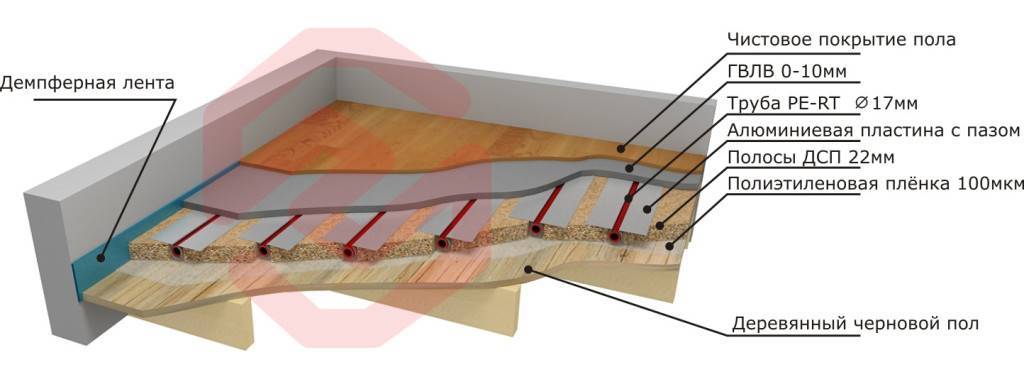

Реечная система изготавливается из деревянных элементов и наиболее предпочтительна за счёт совместимости материалов и экологичности. Это более сложный вид укладки водяного пола, но доступный любому обывателю, который делает ремонт своими руками. В данном случае используются обрезки ДСП, ОСП или некондиционные доски. Ширина паза для труб регламентируется 20 мм.

Монтаж

При монтаже ГВЛ применяют также паро-и теплоизоляцию

Существует несколько способов, которыми укладывают полы без стяжки. Одним из самых востребованных и популярных является использование гипсоволокнистых листов. В любом случае работу следует начинать с нанесения маршрута, в соответствии с которым и будет выполнена укладка контура труб.

Данная схема наносится на нижний слой сухой стяжки. Для создания такой основы потребуется между лагами уложить такие материалы, как:

  • пароизоляция;
  • утеплитель;
  • теплоизоляция.

Отметив все места установки мебели и бытовой техники, углы и точки установки терморегулятора и датчика температур, можно приступать к созданию опорной системы.

Между лагами необходимо уложить пароизоляцию, поверх нее утеплитель и вновь слой пароизоляции, способной защитить и древесину, и утеплитель от конденсата. К лагам, расстояние между которыми не превышает 60 см, с помощью саморезов крепят гипсоволокнистые листы.

На полученной поверхности рисуют маршрут укладки контура труб, точно повторяя все повороты и изгибы. Теперь можно приступить к распилу листов на небольшие полоски и саморезами прикрепить их к основанию конструкции. Расстояние между полосками ГВЛ должно немного превышать диаметр труб, используемых для теплого пола.

Поверхность под водяным контуром можно выстелить фольгой

При необходимости такие полоски крепят в два ряда, следя за тем, чтобы высота сооружения слегка превышала диаметр трубы. По желанию потребителя вся поверхность будущего пола выстилается алюминиевой фольгой так, чтобы она проникала в созданные для укладки труб углубления. Это способствует более эффективному отражению тепла от поверхности.

Между полосками ГВЛ в соответствии с нарисованным маршрутом укладывают контур труб и фиксируют их с помощью пластиковой ленты и саморезов. После завершения раскладки можно приступать к заливке оставшихся пустот гипсовой смесью или плиточным клеем.

Поверх данного сооружения укладывают гипсоволокнистые листы. Они послужат основой для финишного напольного покрытия.

Метраж приобретенной трубы будет зависеть от:

  • площади помещения;
  • особенностей теплоносителя;
  • потерь тепла;
  • мощности оборудования, которое будет нагревать носитель тепла.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Подача горячей воды

В доме должен быть котел для подогрева воды (газовый, угольный, электрический, дровяной и т.д.) с терморегулятором. Контуров отопления у котла лучше сделать два: отдельно для пола, отдельно для остального дома.

Напольные трубы должны размещаться ниже котла. Вода к ним подается через спаренные коллекторы. Один имеет специальные клапаны для ручной регулировки подачи воды для теплого пола, к нему же можно подсоединить автоматический привод.

На втором установлены балансировочные клапаны, его задача обеспечивать равномерность гидравлических контуров. Система оснащается электрическим насосом и контрольным манометром.

Если полы делаются сразу в нескольких комнатах, имеет смысл установить магистральный коллектор и автоматическое регулирование потока.

Нужно следить за температурой воды для пола. Он должен разогреваться не более чем до 30 градусов: если будет теплее, деревянное покрытие начнет пересыхать и растрескиваться.

Крайне желательно установить смесительный узел, он поможет на автомате регулировать температуру в контуре, отвечающем за теплый пол.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Какие теплые полы можно стелить в деревянном доме

На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:

  • электрические;
  • водяные.

У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления

Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева

Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.

Электрические модели делятся на три типа:

  • кабельные;
  • инфракрасные;
  • маты.

В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.

Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.

Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.

Критерии выбора материала

Эксплуатационные свойства водяного теплого пола во многом зависят от качества характеристик труб, которые составляют основу системы. Они могут быть изготовлены из различных материалов:

Полиэтиленовые.  Такие трубы имеют сравнительно невысокую стоимость. Изготавливают их из сшитого полиэтилена, которые обладает устойчивостью к механическим повреждениям. Материал достаточно термоустойчивый и хорошо проводит тепло

При выборе труб для водяного пола следует обращать внимание на степень сшивания полиэтилена – не менее 65 процентов. Чем выше такой показатель, тем лучше износостойкость изделия.
Полипропиленовые

Самое недорогое изделие с достойными качествами. Но устанавливать такие трубы неудобно из-за большого радиуса изгиба.
Металлопластиковые. Материал отличается высокой износостойкостью, экологической безопасностью и небольшим весом. Такие трубы имеют несколько слоев, которые соединены специальным клеящим веществом. От качества клейкой основы зависят технические параметры металлопластикового изделия.
Медные. Эксплуатационный срок таких труб достигает 50 лет. Они выдерживают самый высокий температурный режим – до250 градусов, не поддаются коррозии и абсолютно устойчивы к механическим воздействиям. Недостатком их является высокая цена на материал и чувствительность к кислотности и жесткости воды.

Медные трубы для водяного теплого пола в деревянном доме

Приобретая систему трубопровода водяного теплого пола, следует внимательно изучить все характеристики изделия. Качественный материал можно купить только у проверенных известных производителей.

Теплый пол в деревянном доме без стяжки. Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Устройство электрического теплого пола

Для укладки кабельного или выполненного в виде матов электрического теплого пола, также необходима стяжка или теплоотражающий слой поверх утеплителя.

Стяжка «плавающий пол» выполняется на предварительно подготовленное черновое основание деревянного пола. после укладки кабеля выполняется повторная заливка более тонким слоем. Допускается применение самовыравнивающей смеси – при таком устройстве пол готов к укладке чистового напольного покрытия.

Если стяжку устраивать не планируется, пространство между лагами заполняется утеплителем. Поверх него, в качестве базы для паркета или ламината применяется гипсоволоконный лист, либо фанера. А на отражающий слой монтируется кабель или кабельные маты с пониженной мощностью. Толщина подложки под ламинат выбирается минимальной, поскольку ее теплоизолирующие свойства снижают эффективность контура тёплого пола.

Пленочные (инфракрасные) модели отопительных матов укладываются непосредственно под чистовое покрытие, поверх чернового настила на лагах. Так же обязательно устройство теплоотражающего слоя (фольгированные пленки), для повышения теплоотдачи.

Плюсы и минусы электрического теплого пола

Преимуществом электрической системы отопления считаются:

  • сравнительная быстрота и простота монтажа;
  • равномерность нагрева по всей площади укладки.

Недостатки электрического теплого пола:

  • риск пожара при коротком замыкании;
  • высокая стоимость электричества;
  • необходимость заземления.

В частном доме устройство электрического и водяного теплого пола сравнимо по монтажным затратам, поэтому домовладельцу следует делать выбор на основании собственных предпочтений и конкретных условий эксплуатации.

Как сделать черновой пол

Некоторые строители-любители часто принимают за черновые полы основания поверхности, предназначенные для укладки напольных покрытий. И они заблуждаются. Как правило, основания (или по-другому, подложки) сооружаются с применением какого-либо листового материала – ДСП, фанерыи т.п. – или же с помощью досок, уложенных на лаги. Такие подложки нужны именно для выравнивания поверхности основания и последующей ровной укладки напольного покрытия, а также для равномерного распределения нагрузки на перекрытие, и используются как в монолитных, так и в деревянных домах.

Другим определением, объясняющим понятие черного пола, считается самый нижний слой двухслойного дощатого основания – этот слой используют при настиле на лагах или балках перекрытия, когда между лагами и балками достаточно широкий шаг. Вот именно в этом случае слой чернового пола – доски – перекладываются по диагонали относительно досок чистового. При этом достигается дополнительная прочность перекрытия, которая образуется за счет разного направления волокон древесины.

А еще черновым деревянным полом в частном доме называют самый нижний слой перекрытия – двойного утепленного. В этом случае настил из досок просто выполняет функции фиксатора теплоизоляционного и гидроизоляционного слоев.

Утепленный черновой пол

В первую очередь, необходимо продумать вентиляцию подпола для того, чтобы доски чернового пола не прогнивали и не находились в постоянной влажности.

Вентиляцию очень легко устроить путем просверливания нескольких отверстий в стыковых углах дома – круглые отверстия размерами 50-60 мм, которые затем закроются декоративными решетками. Решетки и отверстия следует приподнимать над уровнем пола на 5-6 см, чтобы избежать попадания воды. Правда, в некоторых случаях вентиляционные отверстия можно также проделать в плинтусах.

Во вторую очередь, сам фундамент необходимо хорошо гидроизолировать. Это можно сделать либо сооружением очень хорошей отмостки, либо с помощью рубероида, либо обмазочными гидроизоляционными материалами, коих сегодня тоже полно на строительном рынке.

Далее, придется хорошенько обработать различными антисептическими составами нижние венцы, лаги и доски самого чернового пола, чтобы защитить древесину от грибковых поражений и разрушений (подойдут такие препараты, которые будут защищать дерево от посягательств насекомых, а также обычное отработанное машинное масло).

Укладку можно производить тремя способами: на балочные заплечья (по форме напоминают перевернутую большую букву «Т»), на черепные брусья, прибитые к краям балок, и также выполняющие роль балочных заплечий или же в предварительно подготовленные пазы в балках (их форма схожа с лежащей на боку буквой «Н»).

Самым легким и простым способом является укладка на черепные брусочки, на который затем настилается гидроизоляционный материал, утеплитель (самый лучший – минеральная вата), пароизоляционный материал. После укладки пароизоляции настилается чистовой пол, в качестве которого используют либо шпунтованную доску, либо ДСП. На чистовой затем настилается напольное покрытие (линолеум, ламинат и пр.).

Поскольку согласно нормам внутренняя температура помещений не должна отличаться от температуры с поверхности пола более, чем на 2 градуса, то и утеплять его придется очень тщательно. Да и закрыв глаза на эти нормы – неужели вам будет приятно ступать по холодным доскам?

Итак, какие утеплители следует выбирать? Конечно же, такие, чтобы и вес был небольшой, и теплоизоляционные качества высокие, и негорючесть с гипоаллергенностью присутствовала.

А еще утеплитель должен быть очень простым в монтаже, долговечным и прочным. Для этих целей хорошо подходит минвата – она не горит, практически не поглощает влагу, является гигроскопичной. А вот пенопласт и пенополистирол горит, хотя и имеет небольшой вес.

После выбора утеплителя и гидроизоляции можно приступать к монтажу деревянного пола на лагах. Сначала сооружается черновой пол, на который настилается гидроизоляционный слой, сверху укладывается тепловая изоляция и пароизоляция, а затем можно настилать и чистовой.

Каким должно быть устройство водяного теплого пола в деревянном доме

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.
