Кладка камина своими руками – делаем правильно

Достоинства каменного камина

Комплекс преимуществ, которыми обладает каменный камин довольно большой и основное из них – экологическая безопасность. Портал для камина из камня, создает благоприятную атмосферу, презентабельный и стильный вид.

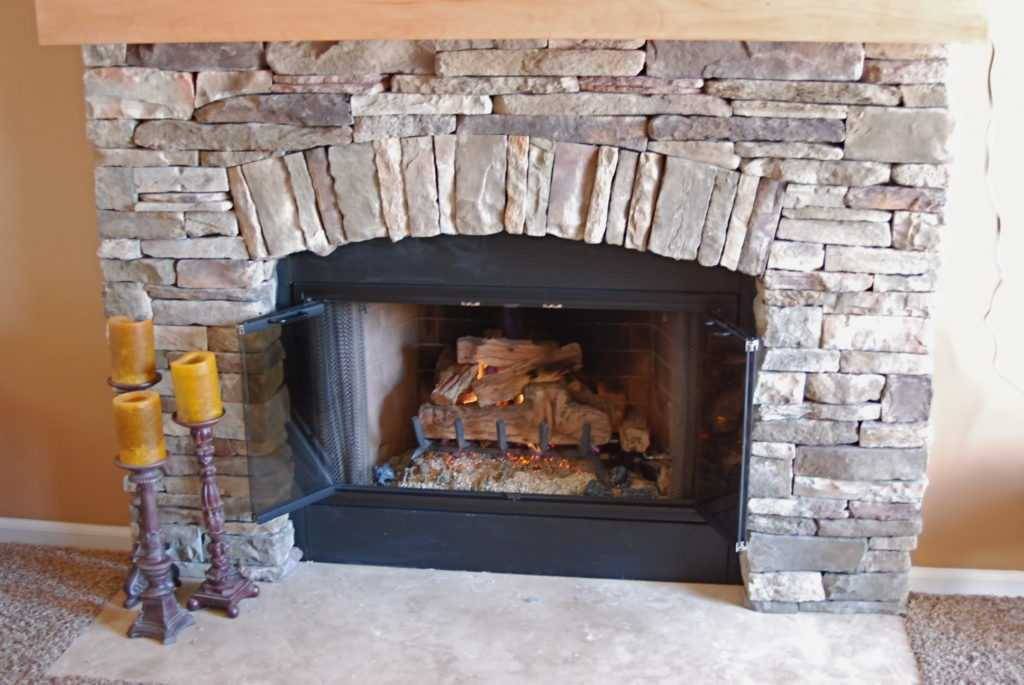

Каменный камин

Очевидные преимущества:

Огнеупорность каменной отделки отличается надежностью и не потеряет свою внешнюю привлекательность под воздействием высоких температур. Высокая прочность. Камень не подвергается порче от внешнего механического воздействия. Долговечность. Даже через 100 лет каменный камин не утратит своих эксплуатационных характеристик и красоты. С годами его внешний вид не меняется. Эстетическая привлекательность материала позволяет использовать его в любом стиле, органично его дополняя. Простота в уходе

Немаловажное преимущество, которым наделен камень. Обрабатывать поверхность можно привычными моющими средствами

Облицовка камина камнем – долговечный вклад в привлекательное обрамление домашнего очага.

Принцип работы камина


Камины с различным типом топки

Принцип работы камина заключается в поступлении в топку холодного воздуха снизу, после чего тот нагревается при сгорании топлива и поднимается вверх по дымоходу, попутно отдавая тепло в комнату, прогревая наружные конструкции.

Важно правильно рассчитать высоту и ширину дымохода, соотнести ее с величиной топки, чтобы тяга хорошо удаляла продукты горения. В конструкции дымохода имеются заслонки

Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения

В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения.

Чтобы не допустить обратной тяги, попадания дыма в помещение, в обычных каминах регулярно проводят читку дымохода. Для электрических, биокаминов и фальшкаминов такая процедура не требуется.

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.

31645a5ab732723e3288a3142ba2e131.jpe 66abc9aa63ba679a7db6652699058198.jpe

В магазине можно приобрести готовые камины следующих видов:

  • Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
  • Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
  • Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
  • Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

  • Шамотный.
  • Керамический.

Специальный огнеупорный кирпич для каминов

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать»

Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

Использование теплоизоляционных материалов

Выполнение теплоизоляции необходимо в том случае, если топочная камера будет выполнять исключительно декоративную функцию. К основным требованиям теплоизоляции, относятся следующие:

  1. Наличие небольшой гигроскопичности. Такой состав не должен впитывать и поглощать влагу. Следите за тем, чтобы внутри материала не образовывался конденсат. Это может привести к потере эксплуатационных качеств наполнителя;
  2. Плавление происходит исключительно под воздействием очень высоких температур. Использование такой основы с высокой температурой плавления, необходимо для соблюдения норм и правил пожарной безопасности.

Конечно, облицовка каминных топок может производиться и с использованием других покрытий. В этой статье мы собрали самые распространённые материалы, использовать которые рекомендуют ведущие специалисты и профессионалы. Делая выбор, учитывайте стоимость, качество и эксплуатационные особенности покрытия. Это позволит выполнить облицовку максимально качественно, обеспечив конструкции эффективность и долговечность.

Материалы для камина

В зависимости от используемой глины, геометрии блоков и их структуры выделяют множество видов кирпичей. Далеко не все из них будут подходить для возведения каминной кладки. Обусловлено это различием в их физических свойствах, которые играют решающую роль при возведении отопительной конструкции.

Среди тех, чье применение в разной степени приемлемо для возведения камина, выделяют три вида кирпича:

Керамический

Выбирая данный вид кирпича, нужно обратить внимание на индекс, обозначающий его прочность. Для камина подойдет материал с индексом М200 и выше

Керамический кирпич бывает двух видов. Первый называется рядовой, он менее дорогой. Его главный минус – это невысокая точность геометрии кирпичей. Второй вид называется лицевым. Он обладает идентичными рядовому параметрами, за исключением одного. Соответствие размеров лицевых кирпичей друг другу практически идеально.
Огнеупорный. Второе название этого кирпича – шамотный. В процессе его изготовления используется глина разной степени жаростойкости. Применяется для выкладывания ниши топливника. С этой целью используются в основном две марки шамотного кирпича ША (показатель огнеупорности – 1300оС) и ШБ (показатель огнеупорности 1400оС).
Клинкерный. Наименее оптимальный выбор кирпича из трех. Данный вид кирпича обладает высокими показателями прочности, показатель огнеупорности у него равняется 1200оС. Кроме этого, клинкерный кирпич имеет высокую степень сопротивляемости химическим воздействиям и связанным с ними разрушениям. Однако он достаточно дорогой, а также довольно редко встречается полнотелый клинкерный кирпич. Это и обусловило его редкое применение в кладке каминов.

Обязательным требованием к кирпичу для кладки отопительных конструкций является отсутствие в его теле полостей. Для этих целей годится только полнотелый кирпич.

Особенности установки дымохода

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

Особенности конструкции сохраняют тепло

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Место размещения камина

В настоящее время в интернете можно найти различные варианты устройства камина с разнообразными схемами и поэтапные видео рекомендации по кладке кирпичного камина своими руками.

Труднее выбрать место для кладки выбранного вида камина с подходящими размерами.

Выбирайте наиболее простой вариант, подходящий вам:

  • по площади отопления и габаритам камеры сгорания;
  • по размерности дымоходной трубы, её форме, приточной вентиляции;
  • по месту размещения в помещении.

Запомните: если вы не «ас» в самостоятельном составлении расчетов главных конструкционных параметров камина, не стоит пытаться сделать уменьшенную или увеличенную копию путем пропорциональности величин. Ваши труды, скорее всего, окажутся напрасными.

Всемирная паутина поможет вам приобрести нужный готовый проект или самостоятельно разобраться в методике самостоятельного сооружения камина.

На это потребуются некоторые усилия, время и опыт в составлении расчетов, если вы не сомневаетесь в своих силах, то экономия денежных средств вам гарантирована, однако вы можете ошибиться при планировании.

Так что, самым лучшим вариантом будет заказать проект у специалистов в соответствии с площадью отапливаемого помещения и местом расположения, но работу по сооружению камина можете выполнить самостоятельно или также нанять квалифицированных мастеров, но работа их будет стоить дорого, не менее 30 тыс. руб.

Какой выбрать размер и расположение камина в комнате

При подборе отопителя учитывают его производительность и несущую способность пола или перекрытия. Последний фактор определяет, каким будет размер и вес камина. Оптимальным решением будет заложить для него отдельный фундамент во время строительства или перепланировки дома. Если это сделать не представляется возможным, выбирают облегченную каминную конструкцию, вес которой не нарушит целостности пола.

Если камин планируют использовать для обогрева домостроения, его желательно расположить ближе ко внутреннему углу комнаты, так, чтобы со всех сторон отопитель окружали помещения. Когда интерьер комнаты или выбранная конструкция это сделать не позволяют, его устанавливают около стены, не выходящей на улицу.

Поэтапная кладка камина

После того как раствор для кладки камина приготовлен, на основание укладывается два слоя рубероида.

Если камин сооружается из красного кирпича, то с целью получения прочной кладки необходимо замочить его в воде на несколько часов.

Материал возьмет нужный процент влажности и не сможет забрать ее из раствора. Если кладку камина предстоит выполнять из огнеупорного кирпича, то каждое изделие перед использованием рекомендуется просто окунуть в воду, что заставит из него выйти воздух.

Видео:

После того как необходимая подготовка выполнена, кладут первый ряд. Опытные печники рекомендуют добавить в глиняную смесь немного портландцемента.

В процессе кладки поэтапный план порядовки должен находиться постоянно под рукой, что позволит время от времени контролировать точность кладки.

Не стоит забывать каждый выложенный ряд проверять строительным уровнем на геометрическую правильность.

С учетом всего вышесказанного пошаговая инструкция возведения английского камина с прямым дымоходом может выглядеть так:

  1. в качестве основания выкладываются первые три сплошных ряда кирпича;
  2. затем выполняется кладка 4-5 ряда с обустройством нижней части топки (зольника);
  3. 6-7 ряд кирпича выкладывается с обустройством дна топки и предтопочной площадки, последняя представляет собой борт, предотвращающий выпадение горящих углей из портала;
  4. кладка топливника продолжается включительно до 13 ряда;
  5. с 14 по 19 ряд включительно с формированием дымосборника;
  6. с 20 по 25 ряд выкладываются кирпичи с обустройством дымоотвода.

Подножье камина и сплошные ряды выкладывают с помощью мастерка, топку и дымоотвод формируют вручную – именно на этих этапах кладочный раствор должен иметь высокое качество.

Смесь накладывается посредине кирпича, а края изделия остаются свободными

Выкладывая каждый ряд, очень важно следовать выбранной схемы порядовки, поэтому для удобства монтажа рекомендуется изделия пронумеровать

Отдельное внимание рекомендуется уделять, сооружая камеру сгорания и дымоотвод – указанные элементы выкладываются максимально ровно и герметично. Видео:

Видео:

Чтобы сформировать красивый дугообразный свод, достаточно в процессе кладки делать постепенно напуск элементов, но таким образом, чтобы в каждом ряду размер напуска не превышал 60 мм.

Формирование дугообразных перемычек проводится с помощью кружала, так называемой временной опалубки.

Для фиксации кружала применяются специальные опоры. Обязательно нужно контролировать вертикальность кладки дымоотвода, так как минимальные отклонения от заданной вертикали могут стать причиной задымленности помещения.

Подробный расчет размеров будущей конструкции

Отопительное сооружение должно хорошо функционировать, то есть, проект, а также все необходимые чертежи, должны полностью соответствовать установленным требованиям. К ним можно включить такие моменты:

Приблизительные размеры углового камина

  • угловой камин должен иметь отличную тягу, что в дальнейшем позволит исключить возникновение задымленности в помещении. Более того, тяга должна способствовать легкому и быстрому разжиганию огня;
  • непосредственно отопительная конструкция должна обеспечивать равномерный прогрев посредством высокой теплоотдачи;
  • камин, который не используется, не должен становиться причиной охлаждения здания;
  • угловой камин своими руками является достаточно компактным сооружением, и послужит великолепным дополнением к интерьеру.

Чтобы обеспечить максимальное соблюдение всех качеств, следует сделать правильные просчеты размеров конструкции и отдельных ее элементов.

Топка

Разрез углового камина

Правильно подобранные размеры топки смогут обеспечить не только уютный интерьер, но также и необходимое количество тепла. Как правило, его размеры рассчитывают с учетом общей площади комнаты. Величина, которая получается в итоге, делится на 50. Полученное значение и будет являться предположительной площадью проема топки.

Немаловажным считается сделать правильный расчет глубины очага, поскольку именно от этого показателя зависит общая эффективность работы камина. Предположительная глубина топки должна составлять примерно половину от ее общей высоты.

В том случае, если размеры будут увеличены – камин не сможет обеспечить комнату необходимым количеством тепла, так как жар сразу же будет выходить в трубу, а для того, чтобы поддержать огонь, понадобится огромное количество топливного материала (в данном случае дров).

Если же угловой камин из кирпича будет иметь топку, глубина которой менее требуемого размера относительно ее высоты, то велика вероятность возникновения сильного задымления в помещении.

Угловой камин своими руками – проект

Дымоход

Рассчитать размеры дымоотвода является не менее важной задачей – именно это предопределяет качество тяги. Так, для этого следует выяснить высоту и диаметр дымоотводной трубы

Зачастую, максимально приемлемой пропорцией считается сечение дымохода, с размером 1:10 от общей площади окна топки. Полная высота дымохода – не менее 5-ти метров, однако в некоторых случаях существует потребность поднять ее значительно выше.

На сегодняшний день, существуют специально разработанные программы, с помощью которых можно быстро выполнить необходимые расчеты, грамотно составить проект, создать чертежи будущей конструкции, а также может быть разработана порядовка камина.

Порядовка

Порядовка углового кирпичного камина

Как только с габаритами отопительного сооружения определились, необходимо разработать четкую последовательность выполнения дальнейших работ. Как правило, для этого существует такое полезное понятие, как порядовка. Стоить отметить, что угловой камин своими руками возвести просто «на глаз» не удастся. Положительный результат можно получить исключительно при условии строгого выполнения инструкции, а также, если будет строго соблюдена порядовка.

Порядовка необходима для того, чтобы видеть каждый последующий шаг в работе, а также, чтобы правильно выполнить расчет требуемого количества материалов.

https://youtube.com/watch?v=pc7kEKd9u4k

Угловой камин своими руками – пошаговая инструкция

Непосредственно порядовка камина начинается с ряда, который укладывается на фундамент:
Первый кирпичный ряд обеспечивает выравнивание уровня фундамента относительно уровня полового покрытия. Ряды второй и третий – фундаментальное основание камина.

Очень важно следить за тем, чтобы укладка кирпичей происходила как можно плотнее.
Четвертый и пятый ряды – обустройство зольника. Ряд шестой – оформление днища печи

Ряд шестой – оформление днища печи.

Седьмой – процесс формирования оклада печки.

От восьмого и до тринадцатого ряда включительно, выполняется кладка стен камина.

От четырнадцатого ряда до девятнадцатого включительно, необходимо сложить дымосборник.

С двадцатого ряда по двадцать пятого включительно, обустраивается дымоотвод.

Важно! Порядовка считается немаловажным этапом, от которого будет полностью зависеть результат работы и функциональность камина.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

  1. На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
  2. В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
  3. Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
  4. В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.
