Правильная установка батарей отопления: инструкция

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:

На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

• располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
• располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
• наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
• расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
• радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
2. Слить воду из старых батарей и снять их.
3. Продуть систему и освободить от остатков теплоносителя.
4. Установить новый радиатор согласно инструкции от производителя.
5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

1. Чугунную секцию нужно разобрать на отдельные элементы.
2. Подкрутить специальным ключом ниппели.
3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

Рекомендуем:

Расчет радиатора для помещения

Последовательность выполнения расчета следующая:

1. Для начала нужно найти количество тепла, которое необходимо для обогрева помещения определенного объема. Также нужно учитывать компенсацию теплопотерь и другие важные критерии (климатический регион, ориентацию помещения, качество его утепления и пр.).
2. Полученное значение корректируется с учетом схемы врезки прибора и нюансов его размещения на стеновой поверхности.
3. Если планируется купить разборный радиатор, то после определения необходимой мощности прибора для конкретной комнаты можно подсчитать требуемое количество секций.

Как правильно установить батареи отопления в квартире?

Правильная установка отопительных приборов — это отличный способ для обеспечения оптимального микроклимата в помещении в холодное время года. Сегодня речь пойдет о том, как правильно установить батареи отопления в квартире. Эту работу нельзя назвать слишком сложной

Важно только неукоснительно соблюдать все правила и нюансы монтажа

Как выбрать радиатор?

Ассортимент отопительных приборов на рынке, прямо скажем, впечатляет. Представлены самые разные батареи — от бюджетных до эксклюзивных вариантов. Однако, принцип “чем дороже, тем лучше” срабатывает далеко не всегда. Секрет правильного выбора — в умении найти вариант, являющийся оптимальным именно для вас.

Вот факторы, которые надо учитывать при покупке:

В зависимости от материала изготовления, есть такие варианты.

Чугун

Сегодняшние батареи из чугуна ничем не напоминают тяжеловесные громоздкие “гармошки” времен Советского Союза. Это — плоские панели вполне современного дизайна. Чугун длительное время сохраняет тепло и обладает хорошей теплоотдачей. Батареи из чугуна служат достаточно долго: от 20 до 50 лет.

Важно! Главный минус чугунных изделий — большая масса. Вес одной секции составляет 8 кг

По этой причине монтировать их в помещениях с деревянными или гипсокартонными стенами нельзя. Кроме того, из-за шероховатости чугуна радиаторы довольно сложно очищать от загрязнений.

Алюминий

По дизайну они мало чем отличаются от чугунных изделий. Главное отличие — это масса секций (одна секция весит 1 кг). Как и чугун, алюминий обладает хорошей теплоотдачей. Закрепить такие батареи можно на стены из любого материала.

Важно! Главный минус — это подверженность коррозии от химически агрессивного теплоносителя и чувствительность к скачкам давления воды

Сталь

Стальные радиаторы имеют современный дизайн и отличные тепловые свойства. Недостатков у стальной конструкции практически нет, кроме того, что они плохо переносят гидроудары.

Как установить радиатор отопления своими руками — предварительные действия

Перед началом монтажных работ надо согласовать со специалистами установочную схему. Это позволит правильно произвести монтаж и эффективно отапливать квартиру или дом. Предварительные работы выполняются в таком порядке:

1. Перекройте воду в квартире и возле участка монтажа.
2. Слейте воду на участке, где нужно заменить радиатор.
3. Продуйте трубы, слейте оставшуюся воду.
4. Смонтируйте новую батарею в соответствии с инструкцией и рекомендациями компании-производителя.
5. После того, как отопительный прибор установлен, протестируйте его на предмет протечек.

Правила монтажа батарей, в соответствии со СНиП

Правильно установить батареи отопления в квартире в соответствии с такими требованиями:

1. Необходимо, чтобы центры окна и радиатора совпадали. Величина погрешности не должна превышать 20 мм.
2. Ширина батареи должна составлять 0,5-0,7 от ширины подоконника.
3. Высота батареи над чистовым напольным покрытием не должна превышать 120 мм.
4. Расстояние от верха батареи до подоконника не должно превышать 20 мм.
5. Интервал между батареей и стеной составляет от 20 до 50 мм. Это расстояние можно сократить, если стена обработана теплоотражающим материалом.

Алюминиевая конструкция:

1. Предварительно соберите прибор.
2. Вверните заглушку, установите терморегулирующую и запорную арматуру.
3. Установите кран Маевского.
4. Отметьте места закрепления прибора на стене.
5. При необходимости — обработайте стену теплоотражающим материалом.
6. Закрепите на стене кронштейны.
7. Повесьте батарею на кронштейны, разместив крюки между секциями.
8. Подсоедините радиатор к автономной или индивидуальной отопительной системе.

Важно! В продаже имеется 2 вида радиаторов для разных видов зданий: рассчитанные на давление в 6 атмосфер (для автономных отопительных систем) и приборы, рассчитанные на давление до 16 атмосфер (применяются для установки в высотных зданиях)

Особенности монтажа чугунных и биметаллических конструкций

Порядок монтажа практически такой же, как и алюминиевых батарей:

1. Рекомендуется устанавливать приборы под небольшим уклоном, чтобы избежать накапливания в радиаторе воздуха (это приводит к снижению теплоотдачи).
2. Перед монтажом развинтите прибор, проверьте ниппели, затем соберите его воедино.
3. В домах с деревянными стенами использовать одни только кронштейны нельзя. Батарею устанавливают на напольные подставки, а кронштейны играют роль дополнительной поддержки.

материал

В этой статье мы разобрали все нюансы относительно того, как правильно установить батареи отопления в квартире. Надеемся, вам удалось справиться с этой задачей качественно, и зимой никаких проблем с теплом не будет.

Монтаж радиаторов отопления

Перед началом работ обязательно слейте воду с системы (если вы живете в своем доме). В случае с центральным отоплением летом в системе воды нет. Все отделочные работы в месте установки батарей лучше проводить до их монтажа.

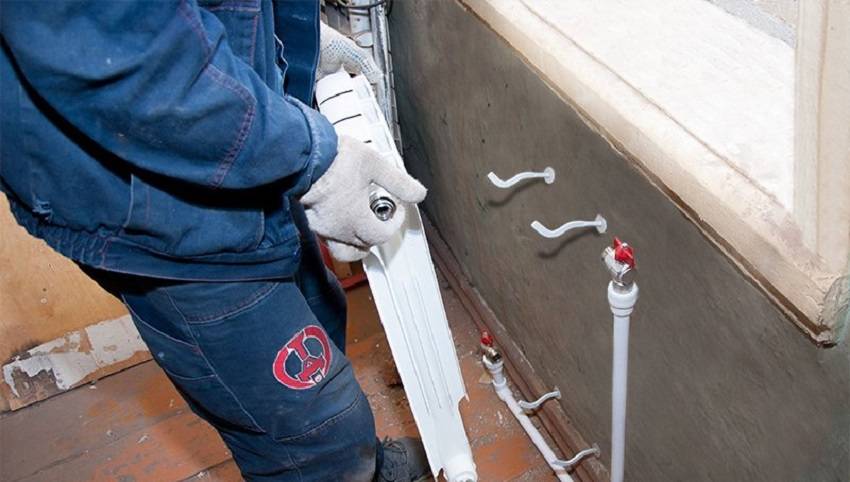

Итак, сам процесс установки радиаторов:

Чтобы качественно выполнить монтаж радиатора отопления будьте внимательны при разметке стен и прокладке труб.

1. Первым делом высверлите отверстия под кронштейны согласно заранее сделанной разметке.
2. Вверните кронштейны на необходимую глубину.
3. Следующим делом подготовьте батареи: соберите их, установите прокладки, закрутите заглушки и смонтируйте краны.
4. После займитесь трубами. Их нужно разметить, нарезать, вварить тройники и уголки.
5. Затем можно повесить батареи на кронштейны.
6. Проверьте все расстояния, только после этого присоедините радиаторы к трубам.

ВАЖНО! Биметаллические батареи устанавливаются в упаковке. Последняя снимается только после монтажа

Это делается для того, чтобы не повредить и не поцарапать поверхность радиатора.

Запуск батареи при первой подаче отопления

Между периодами отопительных сезонов проходит несколько месяцев, вода застаивается, появляются частички ржавчины. При первой подаче отопления давление в системах повышенное, поэтому вся эта грязь с током воды может попасть в батареи. В результате этого они засорятся, из-за чего будут обогреваться не все колени батарей – некоторые из них будут оставаться холодными.

Чтобы этого не происходило, на этапе монтажа радиаторов отопления необходимо устанавливать байпас – это резервный путь, позволяющий перенаправлять ток жидкости в обход отопительного прибора. Его монтаж выполняют параллельно батарее.

Если байпас установлен, необходимо открыть его шаровый кран, но при этом шаровые краны батареи должны быть закрытыми.

За счет этого загрязненная вода пройдет через байпас, но не попадет в радиатор отопления. Так необходимо выждать 2-3 дня, а после закрыть шаровый кран байпаса и открыть шаровые краны батареи.

Этапы работы

Самое благоприятное время для замены оборудования – лето. Иногда приходится работать во время отопительного сезона, тогда монтаж проводится в экстренном режиме, чтобы не отключать стояк надолго.

1. Перед тем как установить радиатор отопления, обязательно перекрыть подачу теплоносителя у себя в квартире, согласовав со специалистами жилконторы.
2. Демонтаж старых радиаторов со сгонами, муфтами и контргайками (нужно убрать, если заржавели, оставляя часть трубы с резьбой).
3. Срезать трубы удобными отрезками и снять старые батареи с держателей. Бывшие в употреблении кронштейны лучше заменить, закрепив в других местах – скорее всего, новый радиатор будет другого формата.
4. Размечаем по уровню (точная вертикаль и горизонталь) место расположения нового радиатора отопления. Его центральная ось и середина подоконной ниши должны совпадать. Крепим кронштейны на надежные дюбели.
5. Новая модель должна быть оснащена футорными гайками с уплотнителями, подводки или патрубки – шаровыми кранами. Если их нет, желательно добавить.
6. Новый радиатор ставят на держатели, далее можно подводить трубы. Отрезки нужного размера присоединяем к батарее и соединяем между собой по контуру.
7. Не забудьте про запорные клапаны и все необходимые элементы отопительного трубопровода. Часть сочленений можно приварить, часть доступно для соединения фитингами и муфтами, особенно на поворотных фрагментах.
8. Для герметичности соединений применяется льняная пакля с пропиткой термостойкой пастой Unipak (или аналог). Закручивайте гаечным ключом до упора. Тем же способом монтируйте кран Маевского и заглушки. Места с паклей обильно вскрываем краской.

Правильно подобранный и грамотно установленный радиатор отопления — залог тепла и уюта в вашем доме

По завершении монтажа проверьте, все ли выполнено верно. Возможно, незначительные недостатки обнаружатся в виде течи при запуске системы, для этого и нужен перекрывающий вентиль. Все неисправности рекомендуется устранять не временными хомутами, а исправлять основательно.

Советы по размещению и разметке для кронштейнов под радиаторы

Разметка места для кронштейнов требует точности – важно выверить горизонталь и вертикаль, чтобы исключить наклон. Если монтаж будет произведен по правильной разметке, это продлит срок службы радиатора

Он будет меньше засоряться и завоздушиваться – не будет приподнятых углов и мест для грязевого осадка и ржавчины.

Разметка места для кронштейнов требует точности

Современные чугунные модели имеют ножки, чтобы облегчить вес на стену. Делать ли для них дополнительно крепление к стене, решать мастеру, но лучше не пренебрегать такой возможностью. Многосекционная батарея должна быть закреплена не менее чем 6 кронштейнами.Особого подхода требует монтаж тепловых блоков в накренившихся старых домах, где горизонталь окна нарушена. Батареи придется выравнивать по горизонтали, но это, скорее всего, не будет совпадать с уровнем подоконника. Разницу уровней лучше скрыть плотными шторами. Но ось симметрии подоконника и батареи должны совпадать, чтобы обеспечить равномерное прогревание.

Подводку труб при подключении радиаторов отопления можно слегка наклонять (0,3 – 0,5 см на 1 м трубы) к источнику горячей воды. Рекомендуется соблюдать расстояние до поверхностей стен (3-6 см), пола (5-10 см) и подоконника (10-15 см).

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Дополнительные возможности регулирования отопления

Вентили, независимо от контура труб и способа подачи теплоносителя в радиаторы, нужны для быстрой остановки течи или других аварийных ситуаций. Часть коммуникации или один отопительный прибор сразу же можно отключить, сохранив имущество от подтопления. Устанавливая новое тепловое оборудование, обязательно ставьте запорную арматуру.

Терморегулирующие вентили позволяют регулировать микроклимат в помещении и экономить на отоплении. В системах по типу «умный дом», которые становятся все более доступными через приложение смартфона:

• есть возможность выключать отопление в свое отсутствие;
• контролировать температуру воздуха в помещении;
• включать оборудование перед возвращением.

Монтаж арматуры и подключение радиатора к системе

В результате у нас установлены два крана, которые должны идеально подойти к батарее. Кран состоит из двух частей, одну мы приклеили, а вторая, с гайкой должна прикручиваться к батарее. Самое время открутить гайку и вкрутить маленькую часть крана в отверстие в радиаторе. Не забываем про герметик.

Резьбы должны быть закручены одинаково, если вам намеренно не требуется что-то отрегулировать. Закрутить можно при помощи пассатижей, они прям созданы для этого, он не как обычно, а вставив закрытые пассатижи в отверстие трубки. Они зацепятся за грани.

Минут 5 ждём пока герметик подсохнет и ставим радиатор на место. Все должно совпасть.

Закручиваем гайку, ключ достаточно хитрый поэтому придётся использовать газовый.

Теперь остаётся на другой стороне батареи сверху вкрутить кран Маевского,

А снизу заглушку.

В итоге получается вот так.

Таким образом, устанавливаем все радиаторы в доме. Если радиатор отличается от Тип 11, то и расстояние от стены до центра радиатора больше

Обратите на это внимание и не режьте сразу

После того как все установлено, необходимо опресовать систему. Можно это сделать скважинным насосом, он выдаёт около 6 атм, а осмотр утечек в это время дает прилив адреналина который я не знаю в чем измерять))))

При опресовке у меня ничего не потекло ни из-под штукатурки, ни из резьбовых соединений. Надеюсь, у вас тоже все получится.

Как рассчитать количество секций для биметаллической батареи

Число секций рассчитывается по формуле S x 100/W S – площадь комнаты, W – паспортная мощность секции радиатора, указывается производителем в технической документации. Расчет проводится не для всего помещения в целом, а для каждой комнаты в отдельности. Тип радиатора не учитывается в расчёте.

Пример расчета

Необходимо для жилой комнаты площадью 15 квадратных метром подсчитать количество секций, каждая из которых имеет мощность в 200 Вт.

Установка биметаллических радиаторов отопления с 8-ю секциями с запасом согреет жилую комнату.

Батареи отопления биметаллические установка которых доступна любому хозяйственному мужчине – лучший отопительный прибор в квартире с централизованным теплоснабжением.
