Правильный монтаж радиатора отопления своими руками

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

• Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
• Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
• В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

1. Две футорки.
2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

• Четырех парных футорок.
• Одной пробки, соответствующей внутреннему шагу резьбы футорки.
• Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Шаг 5: отключение стояков

В многоквартирных домах используются две схемы разводки отопления:

С нижним розливом — когда и подача, и обратка находятся в подвале. Стояки соединяются попарно перемычками на верхнем этаже. Соответственно, отключать и сбрасывать придется два стояка.
Найти парный к вашему стояк поможет метод научного тыка: закрыв оба соседних стояка и выкрутив заглушку на вашем, поочередно приоткройте вентиля на них. Когда вы приоткроете вентиль на стояке, парном вашему, вода должна пойти на сброс. Снова закрыв его, не забудьте открыть второй, ненужный вам кран;

Парные стояки отопления в доме с нижним розливом.

С верхним розливом — когда подающий розлив вынесен на чердак. Чтобы осушить стояк, его нужно перекрыть в двух местах — на чердаке и в подвале.

Схема отопления с верхним розливом.

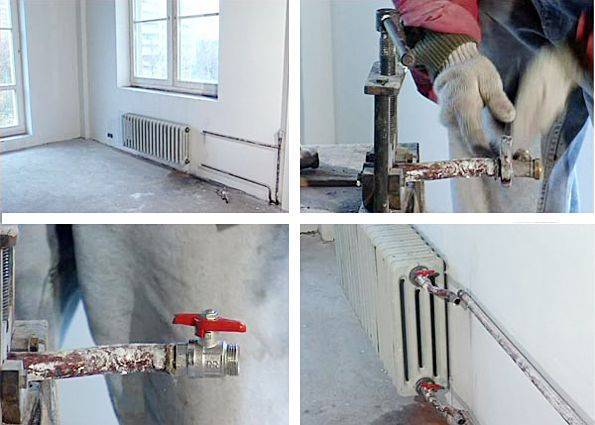

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

1. Проверить на свинчиваемость втулку американки с футоркой.
2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
6. Обжать лен пальцами, смазать Унипаком.

Монтаж

1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

1. Навестить радиатор на установленные кронштейны.
2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
2. Затянуть накидную гайку рукой до упора.
3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Порядок крепления к полу

Не всякие стенные поверхности приспособлены для крепления относительно тяжёлых батарей. Если они изготовлены из гипсокартона или лёгкого бетона, например, – делать это не рекомендуется. Единственный выход из создавшегося положения – напольная установка монтируемого радиатора. Другой вариант – размещение его на специальных ножках, имеющихся в комплекте некоторых моделей. Однако их внешний вид и конструкция подходят далеко не для всех помещений.

Для установки типовых радиаторных изделий нередко применяются специальные кронштейны. Они надежно фиксируются на полу, после чего монтируемый прибор за нижний коллектор с помощью дугообразного захвата крепится к ним посредством болтов. Ножки приборов бывают постоянной высоты или регулируемые по длине.

Основные способы подключения

Независимо от вида материала (чугун, сталь, алюминий, биметалл) и типа используемой системы обогрева (с естественной или принудительной циркуляцией, однотрубной или двухтрубной), существует несколько основных схем их подключения. Каждая из этих схем имеет свои особенности и может применяться в зависимости от конкретных условий.

Типы подключения радиаторов отопления:

Рассмотрим более подробно их особенности, преимущества и недостатки.

Диагональное (поперечное)

При диагональной схеме подающая труба подключается к одному из верхних патрубков радиатора, а отводящая труба – к одному из нижних, расположенных с противоположной стороны прибора. В результате поступающий нагретый теплоноситель равномерно распределяется по всему объему внутренней поверхности радиатора, обеспечивая максимальную теплоотдачу.

При этом теплопотери не превышают 2%.

Фото диагональной схемы подключения

Считается, что такая схема обеспечивает наиболее эффективную работу батареи. Номинальная мощность устройства, указанная производителем в паспорте изделия, привязывается именно к диагональному типу подключения.

Наиболее востребована такая схема при большом количестве секций радиатора (больше 10-12), что обеспечивает равномерный прогрев всей площади прибора.

К недостаткам относится:

• дополнительный расход труб;
• сложность и неудобство монтажа;
• неэстетичный внешний вид.

В многоэтажных домах эта схема практически не используется.

Боковое (одностороннее)

Подающая труба подсоединяется к верхнему патрубку прибора, а отводящая труба – к нижнему патрубку на той же стороне, т.е. обе трубы подключаются к одной из крайних секций радиатора.

Это обеспечивает достаточно эффективный и равномерный нагрев всех секций при небольших тепловых потерях (до 2-5%).

Боковая схема подключения является самой распространенной, в том числе в многоэтажных домах с центральной системой отопления, за счет минимального расхода материалов и удобства монтажа при достаточно высокой теплоотдаче приборов.

Наибольший эффект достигается при подключении батарей с 10-15 секциями, а также в многоквартирных жилых домах с параллельным подключением обогревателей.

При увеличении количества секций тепловая эффективность резко снижается за счет неравномерного прогрева другой стороны радиатора.

Боковое подключение батареи

В процессе однотрубного подключения в схему обычно включается дополнительный элемент – перемычка (байпас) в виде отрезка трубы меньшего диаметра, чем подающая и отводящая труба. Он устанавливается между этими трубами в непосредственной близости от радиатора.

Байпас регулирует подачу теплоносителя и обеспечивает возможность отключения прибора, если произошла поломка (засорение, течь и пр.) без прекращения работоспособности всей системы отопления.

Нижнее (седельное или вертикальное)

Нижнюю схему подключения радиаторов отопления называют «ленинградкой .

Поводящая труба присоединится к одному из нижних патрубков, а отводящая труба – ко второму нижнему патрубку с противоположной стороны.

При таком варианте подключения верхняя и нижняя часть прибора может прогреваться неравномерно, а теплопотери могут составить до 15%. Однако это чаще характерно для систем в многоквартирных домах с большим числом приборов отопления и большой длиной труб. Для автономных систем частных домов такие теплопотери практически не заметны.

Наиболее часто седельная схема используется для частных одноэтажных домов. когда трубы проложены под полом или спрятаны внутри него.

Это позволяет значительно улучшить внешний дизайн радиатора, сделав трубы практически незаметными.

Отдельной разновидностью нижней схемы является вертикальное подключение, которое применяется для отдельных видов отопительных приборов особой конструкции (панельные стальные и алюминиевые радиаторы с нижней подводкой).

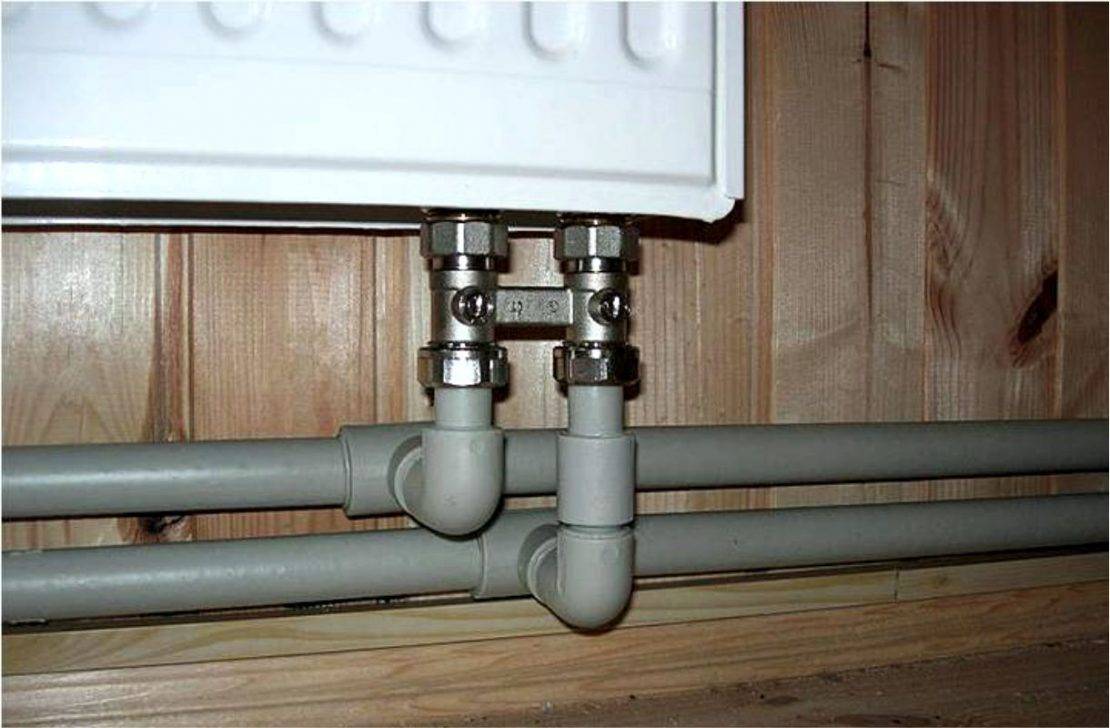

Вертикальная схема для радиаторов с нижней подводкой

У таких радиаторов патрубки подключения подводящей и отводящей труб располагаются рядом в нижней части прибора. Для соединения используется специальный запорно-присоединительный узел.

• Преимущества: экономия материалов и улучшенный дизайн за счет незаметности подключаемых трубопроводов.
• Недостатки: неравномерный прогрев и снижение эффективности теплоотдачи.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

• При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
• Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Этапы монтажа радиаторов отопления своими руками

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков. Также следует сделать исследование стенной поверхности на предмет целостности. Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

3. Далее устанавливается запорная и регулирующая арматура. Для этого на всех входах и выходах ставятся шаровые краны. Они позволят производить последующие ремонтные работы без полного отключения системы отопления. Термостаты не относятся к обязательным элементам, но их использование экономит расход теплоносителя в тёплые дни. Поэтому относительно дополнительных устройств каждый хозяин принимает решение самостоятельно.

5. Подключение подающей трубы и отводящей производится последовательно одним из существующих способов: резьбовым, обжимным, под пресс, с помощью сварки.

Общие правила самостоятельной установки батарей

Что касается именно установки отопительной системы своими руками, то тут, на самом деле, без обладания определенными навыками и наличия специального оборудования можно вполне обойтись. Проблемы лишь могут возникнуть со стороны самих радиаторов, в остальном же все решаемо. Например, монтировать алюминиевую систему отопления, без какого- либо специального оборудования вполне легко, а что касается тяжелых, чугунных, то тут, как правило, придется попотеть. Естественно, при работе с чугунными радиаторами понадобится работа сваркой.

• Противостояние и устойчивость относительно агрессивной среды
• Износоустойчивость
• Высокая прочность
• Небольшие затраты

Рекомендация! Именно от верного определения всех вышеперечисленных параметров напрямую будет зависеть срок эксплуатации отопительных радиаторов.

Разводка при радиаторном отоплении

• Одностороннее боковое. Данным тип подключения является самым востребованным, а значит и распространенным. Подключение производится подсоединением к подходящей трубе и верхнему патрубку, а отводящую подключают к нижнему. Данным вид обладает максимальной теплоотдачей. Если подачу горячей воды осуществлять по нижнему патрубку, то мощность от этого упадет на 7%. При устройстве односторонней боковой системы при монтаже многосекционного теплового радиатора, в случае не достаточной теплоотдачи, необходимо будет установить дополнительный удлинитель в протоке воды.
• Нижний тип отопительной системы используют в двух случаях: когда системы обогрева решено установить в полу или под плинтусами. Этот способ с эстетической стороны самый оптимальный и является превосходным решением при скрытом отоплении. Оба патрубка расположены внизу и направлены в пол.
• Диагональное подключение обычно применяют при устройстве многосекционных радиаторов (12 секций и более). Принцип обвязки радиаторов основывается на трубе, которая подводит горячую воду и соединяется с верхним патрубком с одной стороны батареи. Обработка при этом выводится уже с обратной стороны.
• При последовательном тепловом подключении теплоотдача приходит в движение под давлением, которое образуется внутри радиаторов. Для удаления из секций лишнего воздуха принято устанавливать кран Маевского. Недостатком такого подключения является сложность его замены, ремонта в случае аварийной ситуации, когда потребуется полное отключение отопительной системы.
• Параллельное подключение устраивается через разводку, которая пропускает теплоноситель через встроенный теплопровод. Аналогичным образом устраивается и теплоотвод. Устройство кранов на входе и выходе обеспечивает удобство в случае необходимости ремонта радиаторов, при этом, не снимая их. Недостатком можно назвать недостаточность прогревания из-за низкого давления в системе отопления.

Необходимо, при самостоятельной установке радиаторов, понимать, что современные отопительные радиаторы производят из инновационных материалов, которые могут монтировать практически на любой необходимой поверхности, будь то бетонная стена или же гипсокартон. Но цена подобных отопительных систем чаще всего довольно высока.

Немаловажным при монтаже также являются такие моменты как расстояние батареи от стены и над полом. Согласно установленным стандартам безопасности установки, эти размеры должны быть не менее 5 сантиметров. Именно расстояние в 5 сантиметров должно быть между стеной и батареей для лучшей циркуляции воздуха между ними. Если раньше радиаторы отопления самостоятельно не устанавливались и навыков в данной работе практически не имеется – ничего страшного. Для этого вовсе не обязательно записываться на слесарные курсы. Будет вполне достаточно воспользоваться интернет ресурсами и просто просмотреть несколько обучающих видео. Обычно в подобных видео профессионалы очень подробно описывают порядок работ при установке отопительных радиаторов, делятся своими навыками и полезными советами. Для наглядного примера обязательно будут показаны подходящие фото. А самое главное, для правильного монтажа радиаторов обязательно понадобится схема по установке.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 – ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Подготовка

Чтобы установить радиатор отопления правильно, стоит провести подготовительные мероприятия, к которым относятся:

• подготовка инструментов;
• приобретение радиатора;
• проведение расчетных действий;
• чтение инструкции по монтажу, изучение правил.

Инструмент

Установка батарей отопления требует подготовки определенного набора инструментария, в который входят:

• дрель;
• рулетка;
• гаечные ключи различного размера;
• строительный уровень;
• плоскогубцы;
• шуруповерт.

Для зачистки рабочих поверхностей нельзя использовать наждачную бумагу и напильник. Такой прием влечет некачественную герметичность соединения компонентов.

Выбор радиатора

Приобретение конкретного варианта радиатора зависит от финансовых возможностей и характеристик помещения покупателя. Отопительные приборы бывают чугунными, стальными, биметаллическими, медными и алюминиевыми. Централизованная система отопления предполагает выбор чугунной батареи. В качестве альтернативного варианта следует применять биметаллические приборы, конструкция которых предполагает сочетание меди или алюминия со сталью. Для частных домов выбор сделать проще, приемлемым вариантом считается алюминиевый радиатор. Стальные приборы характеризуется более низким уровнем теплоотдачи, но имеют и преимущества, такие как легкость, малая инерционность, оптимальная стоимость и привлекательный внешний вид.

Разводка батарей

Установка нового радиатора отопления

Существует несколько основных вариантов реализации разводки. К ним относятся:

1. Диагональная. Используется в случае подключения приборов отопления, состоящих из секционных элементов. От других видов разводки диагональную отличает подключение трубопроводных компонентов. Присоединение подачи реализуется в верхней футорке, в то время как присоединение обратки осуществляется с противоположного края в нижнюю футорку. Если реализован последовательный вариант подключения, то движение теплоносителя возможно под действием давления. Для выпуска воздуха из труб и отопительных приборов требуется установка кранов Маевского. Диагональная система характеризуется одним недостатком: при ремонте приборы отопления невозможно снять без приостановки работы всей отопительной системы.
2. Нижняя. Такой вариант разводки используется тогда, когда проводящие тепло трубы расположены под плинтусом или под напольным покрытием. Подобный способ разводки считается наиболее приемлемым. При этом патрубки подачи и обратки расположены внизу и имеют вертикальное направление.
3. Боковая односторонняя. Одна из самых частых разновидностей подключения. Основывается на соединении подающей части трубопровода с верхней футоркой, а обратки – с нижней футоркой. Этот вариант подключения обеспечивает максимальный уровень теплоотдачи. При обратном варианте подключения наблюдается падение мощности на 10%.

При неэффективном нагреве секций в многосоставных отопительных устройствах требуется монтаж удлинителя протока воды.

1. Параллельная. При этой разновидности требуется осуществлять подключение с использованием компонентов трубопровода, который подключается к главному стояку подачи теплоносителя. Происходит движение теплоносителя сквозь трубопровод, который подключается к обратке. При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.

Недостатком подобной разновидности служит потребность в поддерживании высокого уровня давления, поскольку при малом напоре циркуляция протекает плохо.

Схема монтажа биметаллического радиатора

На схеме показано устройство радиатора и характер движения потоков теплоносителя внутри оборудования. Нагретый теплоноситель поступает в устройство, нагревает секции, корпус радиатора отдает тепловую энергию воздушным массам. После этого остывший теплоноситель удаляется из отопительного прибора и поступает в отопительную систему для повторного нагрева. Кронштейны предназначены для крепления радиатора. Клапаны в батарее позволяют выпускать воздух. Вентиль регулирует поступление теплоносителя.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

• от низа подоконника – 100 мм;
• от пола – 120 мм;
• от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.
