Как выбрать и установить насосную станцию для частного дома

Рекомендации по выбору

Выбор насосной станции является важнейшим этапом создания автономной системы водоснабжения частного дома

Есть несколько характеристик, на которые необходимо обратить пристальное внимание:

  • Глубина забора воды.
  • Производительность станции — определяет объем жидкости, который агрегат может откачивать за единицу времени.
  • Напор воды.
  • Объем гидробака.

Перед выбором конкретной модели станции необходимо рассчитать глубину источника воды, расстояние от скважины до всех точек забора жидкости, а также ее максимальный расход.

Мощность и производительность агрегата

Это первый параметр, с которым необходимо определиться при выборе насосной установки. Основные исходные данные будут следующими:

  • Максимальная высота, на которую должна подниматься жидкости.
  • Расстояние от водонапорного агрегата до обслуживаемого помещения.
  • Дебет источника жидкости.

В большинстве случаев для обеспечения загородного дома водой вполне достаточно станций с мощностью от 0,6 до 1,5 кВт. Следует помнить, что на этот показатель большое влияние оказывает глубина источника.

Емкость гидробака

Этот показатель влияет на способность станции полностью обеспечить водой владельца загородного дома. От объема гидробака зависят не только габариты водонапорной установки, но и ее стоимость. Принято считать, что большие баки позволяют увеличить длительность циклов включения-выключения и тем самым продлить срок эксплуатации всего оборудования.

Если в доме проживает один или максимум два человека, то им вполне достаточно от 24 до 30 литров воды в сутки. Приобретение гидробака с небольшой емкостью также целесообразно при периодической необходимости в воде.

Напор воды

Система может хорошо функционировать только в том случае, если в каждой точке забора жидкости создан достаточный напор. Без бесперебойной подачи жидкости этого добиться нельзя. Значение показателя напора воды, обеспечиваемого станцией, указывается в инструкции. Большинство владельцев приусадебных участков выбирают агрегаты с показателем в 45−50 метров. Следует заметить, что они отлично справляются с поставленными задачами даже на малых предприятиях.

Напряжение питания и электрическая мощность

Данные параметры необходимы для грамотного подключения водонапорных устройств. Бытовые агрегаты рассчитаны на напряжение в 220 вольт. Высокопроизводительные станции работают при 380 В, но их использование в загородных домах нецелесообразно. Что касается мощности бытовой насосной станции, то для решения поставленных задач вполне достаточно использовать агрегаты в 600−2000 Вт.

При выборе насосной установки следует обращать внимание также еще на несколько факторов:

  • Имя бренда, изготовившего станцию — стоит остановить выбор на моделях от известных производителей.
  • Материал корпуса — для домашнего использования оптимальным вариантом считается сталь.
  • Полное соответствие технических характеристик оборудования необходимым показателям, полученным при расчетах.
  • Наличие дополнительного функционала, например, защиты от перегрева.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

  1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
  2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
  3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
  4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
  5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.


Гидроаккумулятор с грушевидной формой.

  1. Металлический бак.
  2. Ниппель для подкачки воздуха.
  3. Грушевидная мембрана.
  4. Штуцер для подключения к насосу.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

  • внутридомовое помещение (подвал, подпол);
  • кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
  • полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

  1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
  2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
  3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
  4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
  5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Как установить

От этого зависит срок эксплуатации и качество напора воды.

Производим подключение:

  1. Нужно точно рассчитать место для установки насосной станции.
  2. Установка устройства производится только на ровную поверхность и тщательно крепится, чтобы во время эксплуатации станция не сдвигалась и не повреждалась.
  3. Входящую магистраль нужно тщательно сконструировать. По направлению к скважине должен соблюдаться угол. Одна часть опускается в воду на 25 -30 см. А противоположная часть подключается к насосу.
  4. Затем насос нужно наполнить водой через заливное отверстие, и напорную часть подключить к станции. Уровень давления в баке регулируется вручную.
  5. Проделав все этапы, станцию можно включить в розетку. Она начнет качать воду, и можно будет наблюдать, как вода будет наполняться. Для бесперебойной подачи воды, от колодца или скважины к дому и другим местам проводится трубопровод.

Рекомендация специалиста: если насосная станция используется в зимнее время, то трубопровод и место, где находится устройство, нужно утеплить, чтобы вода не замерзала. Трубопровод прокладывают выше грунтовых вод.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

  • Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
  • Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
  • Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Технические параметры выбора насосной станции для дачи или загородного дома

Заглядывая в технический паспорт устройства, внимание покупателя должны привлечь такие параметры, как:

  • производительность;
  • мощность;
  • объем гидроаккумулятора.

Производительность оборудования – один из важнейших показателей, так как от него зависят возможности насосной станции обеспечивать потребности дома в полном объеме. Как правило, у большинства установок, предназначенных для бытового использования, он составляет от 2 000 до 6 000 л/час.

Также, в зависимости от суточного водопотребления в доме выбирается и мощность оборудования: при недостаточной насос будет работать на пределе и свой рабочий ресурс он исчерпает очень быстро.

Приобретение мощной установки неоправданно в основном с экономической точки зрения, так как ее энергопотребление будет несколько выше, а потенциальный объем перекачиваемой воды просто не найдет применения.

Разбег по мощности достаточно велик, но, как правило, он находится в пределах 0,25-1,5 кВт

Важно учитывать и емкость гидроаккумулятора с учетом водопотребления семьи в сутки, а также материала, из которого он изготавливается

Чугунные установки надежны, но имеют большой вес, стальные отличаются характерной «шумностью» во время работы.

Кроме того, их стоимость значительно выше, чем у чугунных и баков из сверхпрочного пластика, которые из-за своей инертности к воде и химическим соединениям являются самыми популярными.

Как выбрать септик для частного дома? – здесь больше полезной информации.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

  • внутридомовое помещение (подвал, подпол);
  • кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
  • полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения


Схема подключения насосной станции

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

  1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
  2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
  3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
  4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
  5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Виды колодцев для частного дома

Многие владельцы частных участков прибегают к бурению скважины одного из трех видов:

  • Абиссинский колодец (самый простой вариант источника с неглубоким залеганием водоносного горизонта);
  • Скважина на песок (с глубиной пласта до 30 метров);
  • Артезианский источник (здесь скважина может уйти на глубину до 200 метров).

Но будем исходить из того, что скважину мы уже имеем и теперь просто необходимо сделать (подвести) коммуникации к коттеджу или даче. То есть смонтировать водоснабжение частного дома таким образом, чтобы от скважины работали все сантехнические точки в посещении (в том числе и бытовая техника).

Перед тем как сделать устройство системы водопровода своими руками, стоит внимательно подойти к выбору насоса. Поскольку без этого агрегата не получится подавать воду в коттедж на частном участке.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Водоснабжение коттеджа можно обустроить по одной из двух схем:

  • В первом случае используется поверхностная насосная станция;
  • Во втором случае водоснабжение от скважины происходит через погружной насос.

Сделать и тот, и другой вариант коммуникации можно своими руками.

Важно помнить, водоснабжение на даче или в коттедже в любом случае нужно выстраивать по такой схеме:

  • Наличие скважины или колодца;
  • Подключение к ней насосного оборудования;
  • Установка гидроаккумулятора;
  • Прокладка труб;
  • Монтаж все сантехнических точек (смесители, краны, бытовая техника и пр.) своими руками.

Кроме этого, если в коттедже будет предусмотрена подача горячей воды, то в общую схему водопровода нужно включить и водонагревательный элемент. Чаще всего это либо накопительный бак, либо двухконтурный котёл, который позволяет сделать и индивидуальную систему отопления в доме.

Принцип устройства насосной станции

Насосную станцию можно приобрести в готовом виде или самостоятельно собрать из составных частей: гидроаккумуляторного бака, (погружного насоса или насоса поверхностного типа), реле давления и автоматического блока регулировки.

Погружной насос с фильтром и обратным клапаном можно заменить поверхностной моделью – оба варианта имеют свои преимущества.

Фильтр необходим для защиты коммуникаций от попаданий песка, лежащего на дне, и взвешенных примесей, обратный клапан препятствует оттоку воды в противоположном направлении, когда агрегат автоматически отключается.

Отключение происходит по сигналу реле давления, которое срабатывает, когда давление достигает максимальной отметки. Как только жидкости в гидроаккумуляторном баке становится меньше, давление стабилизируется, механизм снова включается и начинает качать воду.

Мощное оборудование способно обеспечить водой здание, в котором проживает семья из 5-6 человек, и точки водоразбора за пределами дома (в гараже, в летней кухне, в огороде или саду).

  • Насосные станции используются в организации автономного водоснабжения загородных домов.
  • Активная эксплуатация насосных станций происходит на дачных участках, где с их помощью решается масса бытовых проблем.
  • С помощью насосных станций производится закачка запаса воды для использования в поливе и для выполнения противопожарных мероприятий.
  • С помощью насосных станций наполняются баки, вода из которых идет на уборку территории, и поставляется в оборудование для мойки авто.
  • Насосные станции устанавливают в качестве повысительного оборудования, предназначенного для формирования нормального давления в автономной системе водоснабжения с недостаточным напором.
  • Собрать насосную станцию можно собственноручно, подобрав комплект из оборудования с требующимися характеристиками.
  • В схеме устройства насосной станции необязательно размещать гидроаккумулятор рядом с насосом.
  • В самостоятельно устроенном водоснабжении главное установить гидроаккумулятор рядом с реле, чтобы погрешность из-за прохождения по трубам была минимальной.

Конструкция и принцип работы насосной станции

Главная задача насосной станции – обеспечение жилых построек и прилегающего земельного участка водой из искусственных или естественных источников. Именно такие агрегаты помогают заполнить дополнительные резервуары, предназначенные для полива сада или огородных растений, а также обеспечить водой традиционные точки водоразбора:

  • смесители;
  • унитазы;
  • посудомоечная машина;
  • стиральная машина;
  • газовая колонка;
  • котел и т. д.

Как правило, насосная станция представляет собой совокупность нескольких отдельных механизмов, объединенных в один мощный аппарат по перекачке воды. Каждый из элементов устройства несет на себе очень важную задачу:

  1. Насос. «Рабочая лошадка» станции. Он перекачивает воду непосредственно из источника в резервуар.
  2. Гидроаккумулятор. Представлен в виде гидропневматического бака объемом от 18 до 100л.
  3. Реле давления. С помощью него происходит управление станцией.
  4. Обратный клапан. Не позволяет жидкости вытекать обратно в источник.
  5. Манометр. Позволяет производить мониторинг показаний давления в системе.
  6. Соединительные шланги и патрубки.

Как выбрать насосную станцию

При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.

Для этого необходимо определиться с основными характеристиками будущей станции:

  • глубина всасывания;
  • производительность;
  • мощность;
  • объем гидроаккумулятора.

Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:

  1. Глубина, с которой предстоит качать воду.
  2. Расстояние от источника до точек забора воды.
  3. Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.

Мощность насосной станции

Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.

На этот показатель будет влиять:

  • высота подъема воды;
  • удаленность агрегата от скважины;
  • производительность источника водозабора.

Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.

Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.

Производительность станции

Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.

Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.

Способы управления

  1. Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
  2. Ручной.
  3. Дистанционный.

Защита от сухого хода и перегрева

Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.

Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.

Объем накопительного резервуара

Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии

Объем бачка может быть от 8 л до 100 л.

Устройство и принцип действия насосных станций

Способы подъёма воды из недр на поверхность зависят от глубины скважины. Если она превышает 20 метров, то для этого понадобится глубинный насос и промежуточная ёмкость, оборудованная датчиками верхнего и нижнего уровней воды, которая будет автоматически заполняться насосом при её разборе. Вода из ёмкости поступает через обратный клапан на вход устройства, поддерживающего заданное давление в водопроводной сети дома — гидрофора.

Если глубина скважины менее 20 метров, то для добычи живительной ваги можно установить компактное и надёжное устройство — автоматическую насосную станцию. Она сочетает в себе два агрегата в одном — глубинный насос и гидрофор. При этом промежуточная ёмкость и система автоматики для контроля за её наполнением отпадает, так как поднятая вода тут же поступает в водопровод.

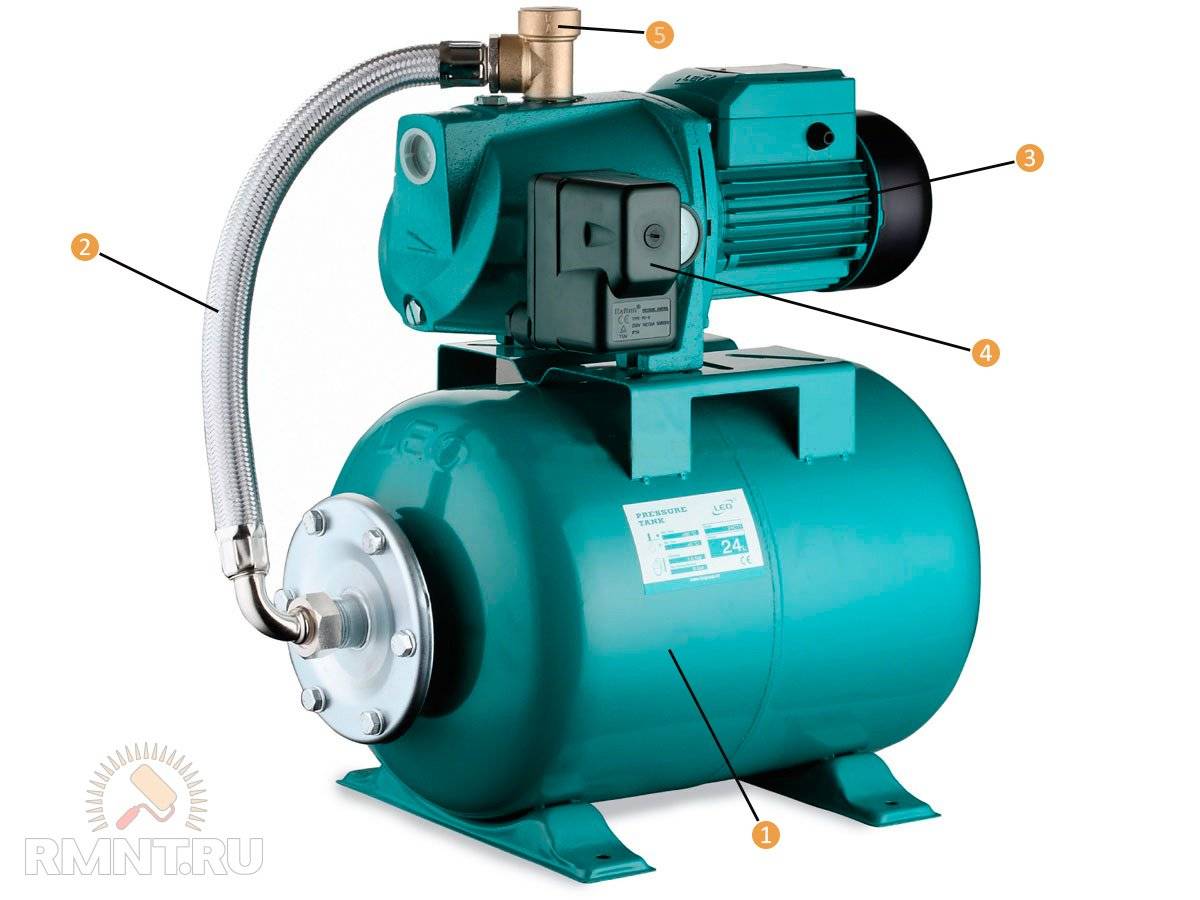

1 — гидрофора; 2 — гибкий шланг; 3 — насос с электроприводом; 4 — реле давления; 5 — ввод для водопровода

Все насосные станции состоят из следующих функциональных узлов:

  • водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
  • всасывающей магистрали, по которой вода поднимается из скважины и подается в корпус насоса;
  • центробежного насоса, который создаёт с одной стороны разрежение, за счёт которого поднимается вода, а с другой стороны давление, за счёт которого вода поступает в дом и распределяется в нём по потребителям;
  • реле давления, которое включает электродвигатель при падении давления ниже установленного значения и выключает при достижении верхнего давления;
  • бачка — ресивера (или гидроаккумулятора), состоящего из двух половинок, разделённых эластичной мембраной, который компенсирует эффект гидравлического удара, возникающего при включении станции;
  • электромотора, который механически сопряжён с насосом, а электрически — с реле давления;
  • стрелочного манометра, по которому производят визуальный контроль давления в магистрали и регулируют его при необходимости.

Кроме того, по устройству всасывающего трубопровода насосные станции разделяются на однотрубные и двухтрубные (эжекторные). Однотрубные станции имеют простую конструкцию водозабора, а вода поступает в корпус насоса по одной линии. Двухтрубные станции имеют более сложное устройство, которое включает в себя чугунный литой эжектор, целиком погружаемый в воду. Преимуществом однотрубных станций является простота монтажа. Двухтрубные насосные станции используют для подъёма воды не только разрежение, создаваемое рабочим колесом насоса, но и дополнительное увеличение его за счёт инерции воды, циркулирующей по кругу при работе станции. Они способны при меньшей мощности поднимать воду с большей глубины.

Способы управления

Насосная станция может управляться тремя способами:

  • ручным;
  • автоматическим;
  • дистанционным.

Если вы выберете ручной, то соответственно переключать и отключать насос придется вручную.

Если автоматический, но после наполнения бака водой насос будет отключаться автоматически. А если уровень воды понизится ниже определенной отметки, то насос будет включаться автоматически.

Дистанционный насос управляется от панели управления, которая должна находиться в одном месте. Оптимальный вариант – это автоматическое устройство. Приобретя такое, вы обеспечите себе удобство в пользовании водой.

В заключение хотелось бы посоветовать, ответственно отнестись к приобретению и установке насосной станции. Учтите, что устройство должно прослужить вам минимум десять лет. Поэтому следуйте вышесказанным правилам, и пусть насосная станция прослужит вам долго.

Смотрите видео, в котором подробно рассматривается, как выбрать насосную станцию для дачи:

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
