Как подобрать циркуляционный насос

Правильный выбор

Когда все параметры рассчитаны, можно уже рассматривать модели, обладающие соответствующими характеристиками. Сразу можно сказать, что любая модель циркуляционного насоса, у которой технические параметры не ниже расчетных показателей, может стать возможной альтернативой. Но здесь нужно помнить о ряде важных моментов:

• При выборе устройства рекомендуется ознакомиться с местоположением рабочей точки расходно-напорной характеристики выбираемого насосного оборудования. При этом самым подходящим вариантом будет тот аппарат, у которого рабочая точка менее всего удалена от графика.
• Выбирать модель, у которой характеристики заметно превышают расчетные показатели, также не совсем желательно. Хотя она будет справляться со своей задачей, все же в процессе эксплуатации владелец будет нести невынужденные расходы электроэнергии . К тому же не исключено появление излишнего шума во время его работы;
• Определяя производительность циркуляционного насоса, необходимо ориентироваться на предельную нагрузку аппарата при самой низкой температуре на улице. В подобном режиме отопительная система будет функционировать лишь несколько дней в году. Если у вас возникло впечатление, что параметры выбираемой модели слишком высоки, то желательно подыскать замену, у которой мощность не такая большая;
• Имейте в виду, что каждый предлагаемый сегодня на рынке насос предусматривает три скорости. Благодаря их использованию владелец может получать максимальное количество тепловой энергии при минимальных затратах электричества. Если бюджетные модели предусматривают ручной метод подобной настройки, то более дорогие оснащены автоматическим режимом работы.

Как подобрать насос циркуляционный для отопления

Для того чтобы подобрать циркуляционный насос для системы отопления необходимо определиться с параметрами подбора. И хотя их немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы.

Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.

• По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:
• производительность;
• развиваемое рабочее давление (напор).

Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях.

Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:

G = 3600Q/(c∆t)GQсΔt

Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:

3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч.0.43 /0.983 = 0.44 м3/ч

Важно. Чтобы работа циркуляционного насоса была надежной и долговечной, он должен функционировать в комфортном для себя диапазоне мощности

При выборе надо убедиться в том, что нужная вам производительность лежит в этом диапазоне.

https://youtube.com/watch?v=7lo26JQODhc

Пример расчета

Руководствуясь данным примером, вы сможете достоверно разобраться с тем, как совершать расчеты, чтобы определить параметры циркуляционного насоса. Помимо этого, представленный ниже эскиз имеет все необходимые данные для расчета производительности и высоты подъема.

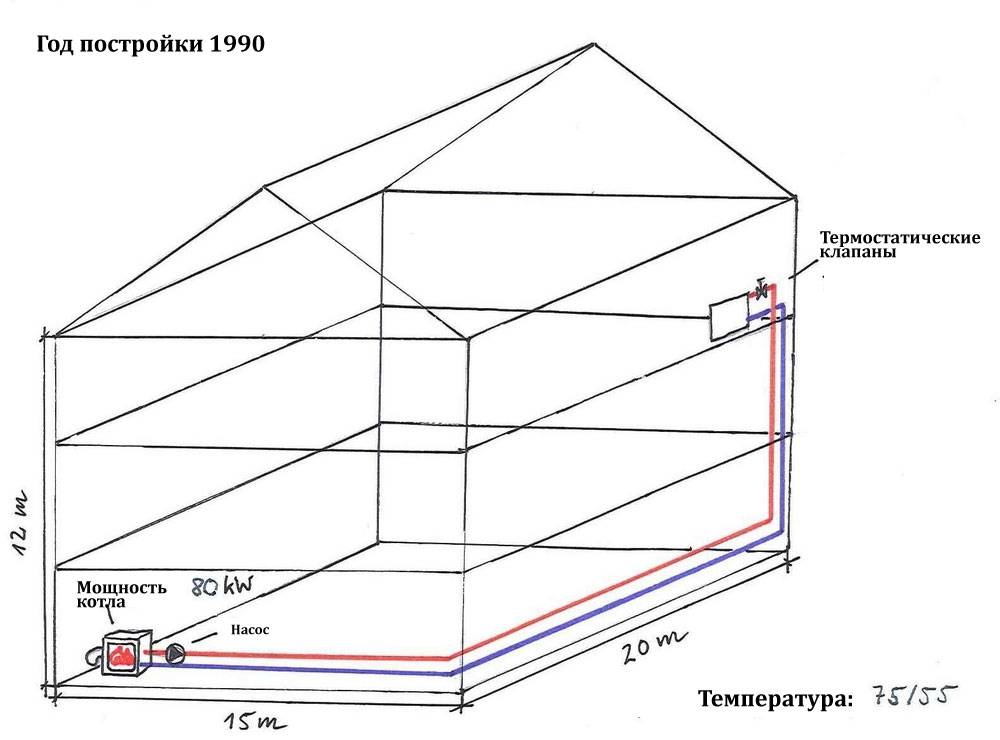

Эскиз для примера расчета

Посмотрев на эскиз можно определить следующие значения:

• ширина – 15 м;
• длина – 20 м;
• высота – 12 м;
• год постройки – 1990;
• ZF = 2,2 (фитинги + клапан термостата);
• потери давления – 120Па/м;
• потери тепла – 80 кВт;
• температуры в системе отопления – 75/55.

1. R = 120 Па/м;
2. L = (15+20+12)*2=94 м
3. ZF = 2.2

Расчет потока Q_pu

1. Q = 80 кВт
2. p = 1 кг/л
3. C_{w = 1,16 (Вт*ч)/(кг*К)}
4. Δt = 75C-55C = 20К

Наиболее важные данные для определения оптимальных параметров циркуляционного насоса успешно рассчитаны. На следующем этапе пользуясь каталогом, или проконсультировавшись с продавцами в магазине, необходимо определить группу насосов, в параметры которых попадает необходимая  рабочая точка.

Для примера воспользуемся онлайн-программой компании Grundfos. Данное приложения является бесплатным. Более детально интерфейс и функционал программы будет рассмотрен далее.

Особенности циркуляционных насосов для отопления

Основным назначением циркуляционных насосов (помп), устанавливаемых в системах отопления, является обеспечение постоянного движения теплоносителя по трубопроводу без повышения давления в нем. Нагретая вода, перемещаясь по контуру с определенной скоростью, равномерно отдает тепло всем элементам системы. Благодаря этому обогрев помещений происходит быстро и c меньшими затратами газа, требуемого на нагрев теплоносителя.

Если устанавливается система отопления, например, для частного дома, которая будет работать по принципу принудительной циркуляции, то без установки циркуляционной помпы не обойтись. Также данные насосы можно устанавливать в отопительных системах, работающих по принципу естественной циркуляции. Установка помпы повышает эффективность работы отопительного контура и способствует экономии газа.

Покупать циркуляционные насосы для отопления следует после изучения полного ассортимента данного вида продукции, который широко представлен в интернете, поскольку аппараты могут отличаться не только конструктивно (“сухие” и “мокрые”), но и по мощности, способу установки. К тому же, некоторые модели циркуляционных агрегатов оснащаются переключателями режимов работы, изменяющими скорость вращения вала аппарата.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

• В основные конструкционные узлы входят:
• корпус;
• ротор, передающий вращение от вала двигателя блоку турбины;
• крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
• средства уплотнения, изоляции от воды или теплоносителя;
• основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
2. «сухого» типа (с сухим ротором);
3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Основные виды насосов для отопления

Все предлагаемое производителями оборудование делится на две большие группы: насосы «мокрого» или «сухого» типа. Каждый вид имеет свои преимущества и недостатки, что обязательно нужно учитывать при выборе.

Оборудование «мокрого» типа

Насосы отопления, называемые «мокрыми», отличаются от своих аналогов тем, что их рабочее колесо и ротор помещен в тепловой носитель. При этом электрический мотор находится в герметичном боксе, куда влага попасть не может.

Этот вариант — это идеальное решение для небольших загородных домов. Такие устройства отличаются своей бесшумностью и не нуждаются в тщательном и частом техническом обслуживании. К тому же они легко ремонтируются, настраиваются и могут применяться при стабильном или слабо изменяющемся уровне расхода воды.

Отличительной чертой современных моделей «мокрых» насосов является простота их эксплуатации. Благодаря наличию «умной» автоматики можно без каких-либо проблем увеличить производительность или переключить уровень обмоток

Что касается недостатков, то указанная выше категория отличается низкой производительностью. Обуславливается этот минус невозможностью обеспечения высокой герметичности гильзы, разделяющей тепловой носитель и статор.

«Сухая» разновидность приборов

Для этой категории устройств характерно отсутствие прямого контакта ротора с, перекачиваемой им нагретой, водой. Вся рабочая часть оборудования отделена от электрического двигателя резиновыми защитными кольцами.

Главная особенность такого отопительного оборудования — большая эффективность. Но из этого преимущества вытекает существенный недостаток в виде высокой шумности. Решается проблема путем установки агрегата в отдельной комнате с хорошей звукоизоляцией.

При выборе стоит учитывать тот факт, что насос «сухого» типа создает завихрения воздуха, поэтому мелкие частицы пыли могут подниматься, что негативно скажется на уплотнительных элементах и, соответственно, герметичности устройства.

Производители решили эту проблему так: при работе оборудования между резиновыми кольцами создается тонкий водяной слой. Он выполняет функцию смазки и предотвращает разрушение уплотнительных деталей.

Приборы, в свою очередь, делятся на три подгруппы:

• вертикальные;
• блочные;
• консольные.

Особенность первой категории заключается в вертикальном расположении электродвигателя. Такое оборудование стоит покупать только в том случае, если планируется перекачка большого объема теплового носителя. Что касается блочных насосов, то они устанавливаются на ровной бетонной поверхности.

Предназначены блочные насосы для использования в промышленных целях, когда требуются большие расходные и напорные характеристики

Консольные устройства характеризуются расположением всасывающего патрубка с наружной стороны улитки, в то время как нагнетательный находится на корпусе с противоположной.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Дополнительные функции (автоматика)

Как было сказано выше, для обеспечения автоматического включения и выключения циркуляционного аппарата нередко применяют электронные терморегуляторы. Автоматика позволяет более рационально и эффективно использовать насос в отопительной системе.

Основная задача терморегулятора – включение циркуляционного аппарата, если температура в системе повысится до установленного уровня, и выключение агрегата при снижении температуры теплоносителя. На автоматике есть возможность регулировать гистерезис, то есть разницу между температурой выключения и включения в пределах 2-10°С.

Монтаж автоматики происходит в навесном положении с учетом длины проводов. Циркуляционная помпа подсоединяется к контроллеру с помощью электрического кабеля. А датчик температуры закрепляется на трубе. Для фиксации датчика можно использовать зажимные хомуты.

Совет! Рекомендуется перед монтажом термодатчика нанести на него термопасту для улучшения теплоотдачи.

Знания, которые нужны для расчета

Чтобы верно понимать и производить полный алгоритм расчета циркуляционного насоса системы отопления, следует уметь правильно отталкиваться от определенного значения, правильность которого, не будет вызывать сомнений. Чтобы это сделать, нужно в первую очередь открыть паспорт помещения, в котором будет проходить установка оборудования и узнать его общую площадь. Для примера расчета будем брать частный дом, с общей площадью 300 квадратных метров.

Далее, нужно определить все значения, которые понадобятся для расчета, это 3 главных параметра:

Для расчета тепла понадобятся все эти величины. Для каждого дома, есть специальные нормы, которыми должен обладать источник обогрева. Иначе говоря, некоторая норма формул, которая используется в дальнейшем.

Известна общая площадь предполагаемого помещения, это триста квадратных метров. Второй же показатель, зависит только от вида постройки: в многоквартирном доме показатель равен семидясети Вт на метр в квадрате, в случае, использованном на примере (отдельно стоящее здание) это сто Вт на метр в квадрате. Переведя все значения в формулу, получится: 300*100/1000=30КВТ. В итоге получается, что мощность отапливающего прибора помещения будет равна тридцать киловатт.

Есть и другой метод, с помощью которого можно произвести расчет. Величина помещения, которое отапливается, а также нужную мощность отопительного агрегата можно найти ниже:

• 5 КВТ — V помещения устаревшего здания 70-150 кв.м, V помещения нового здания 60-110 кв.м;
• 10 КВТ — V помещения устаревшего здания 150-300 кв.м, V помещения нового здания 130-220 кв.м;
• 20 КВТ — V помещения устаревшего здания 320-600 кв.м, V помещения нового здания 240-400 кв.м;
• 30 КВТ — V помещения устаревшего здания 650-1000 кв.м, V помещения нового здания 460-650 кв.м;
• 40 КВТ — V помещения устаревшего здания 1050-1300 кв.м, V помещения нового здания 650-890 кв.м;
• 50 КВТ — V помещения устаревшего здания 1350-1600 кв.м, V помещения нового здания 900-1100 кв.м;
• 60 КВТ — V помещения устаревшего здания 1650-2000 кв.м, V помещения нового здания 1150-1350;

Формула V здания или квартиры, V вычисляется произведением его H на S. (V=S*H):

• V — объем всего помещения;
• S — суммарная площадь, которая отапливается;
• H — высота помещения;

В выбранном для примера варианте, высота равна 2.5 метра. Полная суммарная площадь в таком случае будет равна по формуле. 300*2.5=750 метров в кубе. Исходя из данных выше, это как раз 30 киловатт.

Виды циркуляционных насосов

Специалисты различают два основных типа циркуляционных насосов, устанавливаемых в локальных отопительных системах. Каждый из них требует внимательного рассмотрения.

Сухие циркуляционные насосы.

Конструкция сухих циркуляционных насосов исключает контакт ротора электродвигателя с перекачиваемой водой. Рабочее колесо в этом случае отделено от ротора кольцами торцевого уплотнителя.

В качестве материала для них применяют:

• высокопрочные смеси на основе прессованного углерода;
• нержавеющую сталь;
• износостойкую керамику;
• оксиды алюминия и вольфрама.

Кольца прижимаются друг к другу пружинами. При движении они плотно притираются одно к другому. Тончайшая пленка воды, попадающей в зазор, служит дополнительным герметизирующим элементом конструкции. Насосы старого исполнения вместо торцевого уплотнения использовали сальниковую набивку, которую надо было периодически подтягивать или набивать заново по мере ее износа для восстановления первоначальной герметичности. Торцы современных моделей не требуют ремонта в течение 3 лет и более.

Устройство циркуляционного насоса с сухим ротором.

1. Вентилятор двигателя.2. Корпус двигателя с ребрами охлаждения.

3. Уплотнительный сальник.4. Крыльчатка.

5. Корпус помпы.

Особенности эксплуатации циркуляционных насосов сухого типа:

• высокий КПД, достигающий 80%;
• повышенный уровень шума, требующий установки оборудования в отдельное помещение;
• жесткие требования к минимизации содержания в воде взвешенных твердых частиц, приводящих к абразивному износу уплотнений;
• недопустимость длительной работы на холостом ходу без контакта с жидкостью.

Варианты конструкций и положения установки «сухих» насосов.

Горизонтальные насосы

Горизонтальные насосы имеют классический вариант монтажа, при котором рабочее колесо и двигатель располагаются на одном уровне. Приемный патрубок у них находится в торцевой части, а нагнетательный – на боковой поверхности корпуса.

Вертикальные насосы

Вертикальные насосы отличаются положением двигателя над рабочей частью. Приемный и выкидной патрубки у них обычно имеют одинаковый диаметр и располагаются на одной горизонтальной оси.

Блочные насосы

Блочные насосы характеризуются компактной конструкцией. Электродвигатель и рабочее колесо у них нередко монтируются в одном корпусе. Для них характерно торцевое расположение приемного штуцера и радиальное направление выкидного патрубка.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Шаг 1: диаметр резьбы

Здесь все просто: в общем случае размер резьбы должен соответствовать диаметру розлива. Если отопление разведено водогазопроводной резьбой ДУ 20 (или 3/4 дюйма), именно таким должен быть размер присоединяемой резьбы насоса.

Особый случай

Размер резьб насоса может быть намного меньше размера розлива, если он используется для модернизации отопительной системы с естественной циркуляцией. В этом случае установка прибора выглядит несколько необычно: он врезается не в разрыв розлива, а параллельно ему; байпас между перемычками комплектуется шариковым обратным клапаном или шаровым краном.

Врезка насоса параллельно розливу с шариковым обратным клапаном на байпасе.

С чем связана столь странная инструкция?

Дело в том, что при такой схеме врезки насоса контур может работать и с естественной, и с принудительной циркуляцией. При работе насоса обратный клапан препятствует потере напора через байпас, а при обесточивании прибора автоматически открывается обратный клапан (или шаровый кран, но уже вручную), и система продолжает работу как гравитационная.
