Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.
Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

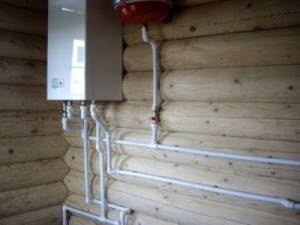

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления
Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
Однотрубное отопление
Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.
Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.
Горизонтальный тип
Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.
Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.
Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.
Вертикальный тип
Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.
Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.
Как запустить котел после установки
Первый запуск производится поэтапно:
- Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
- Проверяют состояние всех соединений, ищут возможные протечки.
- После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.
Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

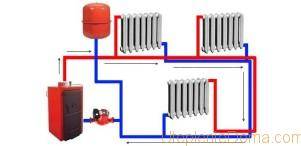

Двухтрубная система
Горизонтальная двухтрубная попутная система отопления
В двухтрубных схемах отопления частного дома разводка труб осуществляется в двух плоскостях. Такая система отопления является самой широко применяемой. Суть схемы лежит в параллельном подключении радиаторов. Параллельная разводка труб отопления делает систему сбалансированной, и нет необходимости совершать сложные расчеты. Если речь идет о небольшом доме, до 150 м2, то температура первого и последнего распределителя практически не будет отличаться. Разница в пару градусов настолько несущественная, что на температуре в помещении это никак не отразится.
Разводка труб отопления в частном доме осуществляется от котла и может быть выполнена в двух вариантах:
вертикальная.
Вертикальная разводка контура применяется только в домах с двумя и более этажами. Такой метод подразумевает подсоединение радиаторов отопления к вертикальному стояку.
Вертикальная система с верхней и нижней разводкой
При этом есть разные схемы, в которых расположение распределяющей магистрали отличается:
o вверху;
o внизу.
Верхняя подводка в системе с вертикальной разводкой труб отопления в частном доме — это когда теплоноситель поднимается по центральному стояку в пиковую точку, где прокладывается верхняя магистраль. В открытых системах там же находится экспанзомат, он же является воздухоотводчиком. При такой разводке труб отопления в двухэтажном доме подающая магистраль находится на чердаке, при этом ее обязательно нужно утеплить. От нее вниз опускаются стояки, а к ним подключаются распределители. После первого радиатора в вертикальном контуре добавляется второй стояк обратного потока.
К верхней подводке можно отнести и отопление в новостройке, где разводка труб по квартире начинается от вертикального стояка. В нем теплоноситель двигается сверху вниз. В случае с нижней подводкой, при правильной разводке труб отопления, распределительная магистраль находится в подвале или цокольном этаже, обратка находится еще ниже. Так что движение воды осуществляется снизу вверх;
горизонтальная.
Горизонтальная схема разводки отопления применяется в одноэтажных домах. В этом случае магистрали находятся параллельно полу – это две трубы отопления: прямая и обратка. При этом трубы могут быть спрятаны под полом, а к радиаторам будут подниматься два патрубка. Горизонтальная разводка труб отопления в деревянном доме выполняется по трем схемам:
o проточная «б»(попутка);
o тупиковая «а»;
o коллекторная.
Тупиковая и проточная двухконтурная система отопления
Исходя из этой классификации, выделяют последовательное и лучевое подсоединение радиаторов.
Проточная двухтрубная горизонтальная разводка труб отопления характеризуется одинаковым направлением движения теплоносителя на прямой и обратном потоке. Горячая вода, попадая в первый радиатор, отдает свое тепло. Затем выходит из него и двигается дальше, только уже по другой трубе. По ходу в обратный поток врезаются все остальные батареи, а затем уже остывшая вода направляется к котельной. Также как при разводке труб отопления в квартире, когда теплоноситель попутно двигается от одного стояка к другому.
При тупиковой разводке труб системы отопления теплоноситель на подаче и обратке двигается в противоположном направлении. Вода доходит до первого радиатора, а с него попадает в трубу обратного потока и сразу устремляется к нагревателю. То же самое происходит и во всех последующих батареях. В каждой из этих схем применено последовательное подключение распределителей, в зависимости от их отдаленности от нагревателя.
Коллектор отопления
Требования к помещениям и воздухообмену
Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:
- общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
- высота потолка не менее 2,5 метра;
- уровень пола в топочной не ниже нулевой отметки здания;
- ширина входной двери от 800 мм, при этом створка должна открываться наружу;
- обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
- норма освещения установлена 0,03 л/м2;
- минимальная площадь сечения воздушного канала приточной естественной вентиляции — 8 см2 на каждый кВт мощности отопительного агрегата.
При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.
Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.
Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:
- для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
- 60 кВт – 13,5 м3;
- более 60 кВт – 15 м3.
Помещение для котла – основные требования
Газовое оборудование является пожаро- и взрывоопасным, поэтому в частном доме для его установки необходимо выделить отдельную комнату. При мощности котла до 30 кВт достаточным будет ее размер около 8 куб. м, от 30 до 60 кВт – 14 куб. м и выше, высота потолка не менее 2,5 м.
В котельной необходимо предусмотреть наличие окна с форточкой, дверь шириной более 80 см. Обязательно обустраивают приточную вентиляцию, обеспечивающую полную смену воздуха примерно 3 раза в час, чтобы снизить до минимума загазованность в помещении. Отделка внутри выполняется из негорючих пожаробезопасных материалов с временным пределом огнеустойчивости не менее 45 минут.
Между котельной и жилыми комнатами устанавливаются прочные огнеупорные перегородки. Планировка должна препятствовать быстрому распространению огня на жилые помещения. От прибора до пола расстояние делают не менее 80 см, до потолка — 50 см, под котлом оставляют свободное пространство, на пол стелят негорючий материал размером 1х1 м.
Более легким будет подключение своими руками к дымоходу устройств отопления закрытого типа, так как они оборудованы специальными коаксиальными трубами, которые в частных домах выводят через стену на улицу. Требуемую тягу создает встроенный вентилятор, поэтому высота подвеса не важна. Газовые котлы открытого типа подключают к индивидуальному дымоходу, изготовленному из материалов, устойчивых к высокой температуре, механическому износу, воздействию продуктов сгорания. Дымоотводную трубу присоединяют с небольшим уклоном в сторону отопительного прибора.
Заключительный этап: подсоединение газопровода
Знание того, как подключить настенный газовый котел к газопроводу является наиболее важным. Этот этап самый ответственный и должен быть произведен грамотным специалистом, который соединит соответствующий патрубок котла с ответвлением газовой трубы.
На самой газовой трубе должен быть установлен кран, регулирующий подачу топлива к котлу.
Он также оборудуется фильтром, предотвращающим попадание в прибор мелкого мусора. Когда все системы подсоединены, можно считать монтаж котла завершенным. Собственнику остается лишь проверить надежность соединений и убедиться в отсутствии нарушений, а затем можно приступать к эксплуатации прибора.
https://youtube.com/watch?v=apDoB4KZNWs
Выбор и оборудование помещения под монтаж
Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.
ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.. Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный
Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.
Общие требования:
- Комната должна быть хорошо проветриваемая;
- В комнате должны быть оконные проёмы;
- Площадь тем больше, чем больше мощность котла.
Компоненты
Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.
Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.
Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.
Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости
Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла
Статья по теме: Нормы испытаний и измерений электрооборудования
Принудительное движение теплоносителя в доме
Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.
Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.
Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.
Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево
Правила эксплуатации и обслуживание газового котла
Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:
- ежегодная чистка всех установленных фильтров;
- контроль технической исправности блока управления;
- осмотр теплообменника на наличие сажи;
- проверка герметичности стыков и соединений газопровода путем обмыливания;
- чистка горелки от нагара и пыли.
Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.
Современные технологии
Все более популярными становятся инновационные способы отопления:
- инфракрасные полы;
- тепловые насосы;
- солнечные коллекторы.
Инфракрасные полы
Инфракрасные полы появились недавно, они работают от электросетей. Такие полы устанавливаются на стяжку или бетон.
Специальные нагревательные элементы излучают инфракрасное тепло, которое обогревает предметы, а от них нагревается окружающий воздух. Контроль за температурой осуществляется с помощью терморегуляторов.
Тепловые насосы
Тепловые насосы дорого стоят и сложны в установке, но очень экономичны при их дальнейшем использовании.
Специальный тепловой насос передает в систему отопления тепло, получаемое из почвы или воды.
Солнечные коллекторы
Солнечные коллекторы представляют собой уникальный комплекс по сбору тепловой энергии от солнца и передаче ее теплоносителю. К преимуществам данной системы можно отнести простоту установки, высокую эффективность и небольшую массу.
