Совместим ли водяной теплый пол и ковролин?

Технология укладки теплого пола

Данная технология состоит из слоев, образующих конструкцию наподобие «пирога». От того, какое будет у пола основание, зависит состав слоев.

Если основанием служит бетонная плита, то «пирог» будет состоять из таких слоев:

  1. Слой гидроизоляции (допускается использование обычной полиэтиленовой пленки);
  2. Оклейка демпферной лентой по периметру (можно купить готовую, с клеящейся основой или сделать самостоятельно из теплоизоляции, нарезая полоски толщиной 1-2 см );
  3. Слой утеплителя (его самая важная задача – не давать теплу уходить вниз, а направлять его вверх);
  4. Арматурная сетка;
  5. Собственно, сама труба завершает все стяжки.

 Если же в вашем случае основой станут полы по грунту, тогда вам потребуются:

  1. слой грунта толщиной около 15 см;
  2. слой щебня приблизительной толщины в 10 см;
  3. пятисантиметровый слой песка;
  4. черновая стяжка;
  5. слой с гидроизоляцией;
  6. оклейка периметра демпферной лентой;
  7. слой в 5 см из экструдированного пенополистирола;
  8. армированная стяжка с теплоносителями.

Большую часть необходимых материалов по выгодной цене вы можете приобрести здесь https://oventrop-home.ru/sistemy/production/

Способы укладки труб

 Устройство водяного теплого пола осуществляется при соблюдении одного обязательного условия: от стен необходимо отступить на 10-15 см. Укладывать трубы можно разными способами, к примеру, змейкой или спиралью. У более холодных (наружных) стен следует делать шаг как можно чаще или провести вдоль них контур от подачи. Следует отдать предпочтение именно диаметру в 16 мм, так как с ним легче всего работать. Такие трубы можно гнуть вручную, не прибегая к использованию дополнительных инструментов. Для того чтобы на трубе сделать угол с маленьким радиусом, следует использовать метод перехвата рук (загиб в несколько заходов). Это позволит не допустить появление изломов, быть которых недолжно категорически. Трубы из полипропилена поддаются изгибанию проблематичнее, потому их нужно греть, а также приходится делать изгибы гораздо менее резкими.

Процесс подключения контуров

Для этого чаще всего используется распределительный узел. Он повышает давление в системе, регулирует температуру, позволяет равномерно подавать давление в несколько контуров, дает возможность теплые полы комбинировать с радиатором. С использованием зажимных фитингов (они же «евроконусы») осуществляется подключение труб к коллектору. Схема подключения к котлу подбирается индивидуально, в зависимости от пожеланий и требований.

Процесс опрессовки

 После установки и подключения всех составляющих системы, нужно провести проверку на герметичность. С использованием компрессора проводится процесс опрессовки. В систему подается давление и доводится до уровня в 4 бар, и оставляется так до момента полноценного запуска. Советуют проводить испытания воздухом, а не водой. Так как молекулы воздуха в разы меньше, они помогут обнаружить даже минимальную разгерметизацию.

Заливка стяжки

Стяжка заливается после того, как произведено подключение всех частей и проведены гидравлические испытания. Наилучшим вариантом считается использование бетона марки 300 или 400, и щебеня с фракцией от 5 до 20 мм. Трубу должен покрывать слой не меньше 3 см, он требуется не только для прочности, но и для распределения тепла по всему периметру равномерно. Бетонная стяжка толщиной в 5 см весит в районе 125 кг на 1 кв.м. В том случае, когда заливается слой больше, чем на 15 см, а также в условиях высоких нагрузок, необходим дополнительный просчет теплового режима. Чем он толще, чем больше времени ему требуется для нагрева. Соответственно, чем хуже теплопроводность, тем выше придется делать температуру, что повлечет за собой дополнительные регулярные расходы.

Деформационные швы

Температурные зазоры являются одной из важнейших составляющих устройства водяного теплого пола. Неправильное размещение или полное их отсутствие становится причиной, по которой стяжка разрушается в 90% случаев.

  • Закладывать швы нужно на площадях, превышающих 30 квадратов.
  • Если стена длиной больше, чем 8 м.
  • Когда одна из сторон длиннее другой в два и более раз.
  • В случае, когда помещение по периметру имеет изгибы.

В процессе используют демпферную ленту, которая укладывается по периметру швов. В местах, где трубы проходят сквозь такие швы в стяжке, трубу следует укладывать в гофре.

Особенности укладки рулонного покрытия

После того, как были уложены теплые полы, пора подумать о монтаже напольного покрытия (как выполнить укладку водяного контура своими руками, описано в соответствующей ).

Чтобы постелить рулонный материал потребуется поэтапное соблюдение следующих рекомендаций:

Подготовить основание – необходимо выровнять пол под покрытие нивелирующей смесью. Если перепады или щербинки не такие и большие, неровности устраняют шпаклевкой. После высыхания, поверхность грунтуют два раза. При использовании полистирольной системы, маты закрывают фанерой или гипсоволоконной плитой. Стыки шпаклюются. Покрытие заносят в комнату и оставляются на 5-6 часов, чтобы материал нагрелся до температуры воздуха в помещении. Категорически запрещается стелить линолеум, на полы с водяным подогревом, непосредственно перед укладкой занесенный с улицы. После нагревания до температуры помещения, материал раскатывают по всей площади и подрезают. Уложенное напольное покрытие должно отступать от стены приблизительно на 0,3-0,5 см. Стыки впоследствии закроются плинтусами. Ковролин или линолеум, уложенный на водяной теплый пол, спустя приблизительно сутки «уляжется», пропадут волны. При укладке на бетонный пол лучше всего приклеить напольное покрытие к поверхности

При выборе клеевого состава следует обращать внимание на его предназначение. Существуют специальные клеи, мастики, с высокой эластичностью, позволяющие материалу «гулять» по мере нагрева и остывания поверхности. Если полы покрыты линолеумом, без клеевой основы, попросту прижаты плинтусами к основанию, со временем обязательно появятся волны

Особенностью ковролина является то, что сквозь поры материала легко проходит мелкая пыль, которую притягивает цементная стяжка. Поэтому его лучше класть на фанеру или ГВЛ плиту

Если полы покрыты линолеумом, без клеевой основы, попросту прижаты плинтусами к основанию, со временем обязательно появятся волны. Особенностью ковролина является то, что сквозь поры материала легко проходит мелкая пыль, которую притягивает цементная стяжка. Поэтому его лучше класть на фанеру или ГВЛ плиту.

Чтобы постелить линолеум или ковролин и приклеить его к поверхности, потребуется использовать специальную мастику на каучуковой основе. Так удастся избежать появления волн в процессе эксплуатации. После высыхания мастики создается прочная и одновременно эластичная сцепка с основанием.

Какой линолеум лучше для водяного пола

Выбор линолеума под водяной теплый пол может быть сложным, так как существует большое разнообразие продукции, отличающейся как предназначением, так и эксплуатационными характеристиками.

Следует обратить внимание на следующие критерии:

  • Класс – оптимальным будет выбор коммерческого или полукоммерческого материала. Данные классы имеют высокий уровень износоустойчивости, легко выдерживают высокую температуру и сохраняют цвет и рисунок в процессе эксплуатации.
  • Тип материала – следует постелить многослойный поливинилхлоридный линолеум. Считается, что покрытие поливинилхлоридного типа полностью безопасно для укладки сверху теплых полов. Альтернативой может стать виниловый материал. Покрывать теплые водяные полы виниловым линолеумом можно, только если в доме нет аллергиков.
  • Стоимость – линолеум под теплые полы не может стоить дешево. Бюджетные варианты обычно быстро желтеют, теряют рисунок и форму, токсичны.

Подбирая отделочный материал, стоит обратиться за помощью к консультанту и приобрести тот, что отличается высоким качеством и износоустойчивостью.

Какой ковролин подойдет на водяной пол

Выбирая ковролин на водяной теплый пол, следует придерживаться подобных указаний, как и при приобретении подходящего линолеума:

  • Основание – не рекомендуется материал с теплоизоляционной или звукоизоляционной подложкой. Слой задерживает тепло, приводит к перегреву и увеличенным энергозатратам.
  • Предназначение – для квартиры следует выбрать ковролин для водяного тёплого пола полукоммерческого типа. В офисе стелют коммерческое напольное покрытие с высокой износоустойчивостью и мелким ворсом. Использование натуральных ковров в этом случае непрактично.

Одно из самых часто нарушаемых правил укладки ковролина на водяные теплые полы — это монтаж покрытия без его приклеивания к поверхности. Для фиксации можно использовать мастику или двухсторонний скотч.

При определенных условиях, рулонные материалы можно использовать в качестве финишного покрытия для теплых водяных полов. При этом потребуется соблюдать правила, связанные с монтажом и безопасной последующей эксплуатацией.

Метод натяжения стрейчинг

Чтобы зафиксировать покрытие при стрейчинге потребуется использование грипперов – реек, в которые под углом 45 градусов вбиты два ряда гвоздей. Для натяжки материала потребуется специальное приспособление – киккер или стретчер. В небольших помещениях можно обойтись коленным киккером, а для больших потребуется более мощный инструмент.

При данном способе укладки ковролина можно выделить следующие этапы:

  1. Подготовка основания.
  2. Закрепление грипперов вдоль стен с ориентацией гвоздей от центра комнаты.
  1. Укладка подложки и крепление её через 200 мм скобами.
  2. Ровный заводской край материала укладывается вдоль стены.
  3. Материал крепится киккером на гриппере: закрепив зубья инструмента примерно в паре сантиметров от рейки, нужно нанести по подушке удар, который фиксирует на гвоздях ковролин.
  4. Полотно натягивается мощным стретчером, начиная от углов.
  5. Вставив зубья стретчера в материал примерно в 150 мм от края, их следует зафиксировать, после чего натянуть концы на грипперы киккером последовательно во всех направлениях.
  1. Образовавшиеся излишки материала можно обрезать или просто подогнуть.
  2. Затем по периметру помещения смонтируйте плинтусы.

При отделке помещений загородных домов или городских квартир всё чаще используется ковролин. Это уютное напольное покрытие очень практично, он является хорошим утеплителем и по нему приятно ходить даже…

Монтаж теплого пола инфракрасного

Подобные конструкции можно установить самостоятельно. Для этого достаточно изучить приложенную производителем пошаговую инструкцию. Но для начала следует приобрести необходимые комплектующие, такие как:

  • датчик терморегулятора;
  • дополнительный комплект проводов;
  • набор пленки инфракрасной, которая продается в рулонах;
  • во избежание возможных теплопотерь понадобится материал для теплоизоляционной прокладки.

Пошаговая схема укладки (в том числе и на деревянный пол):

  1. Для начала используемая поверхность подготавливается. Удаляется старый материал (если есть необходимость), строительный и другой мусор. Сильные неровности устраняются. Выравнивать поверхность необходимо в случае, если уровень перепада превышает нескольких миллиметров на метр поверхности.
  2. Теплоизоляционный слой рекомендуется использовать для минимизации тепловых потерь. Следует использовать материал, который не проводит ток (это позволит повысить общий уровень безопасности). Для скрепления листов материала используется строительный скотч.
  3. Укладывается теплый пол под ковролин. Покрывается матами вся поверхность помещения, за исключением участков, где будет расположена мебель.
  4. Подключение устройства. Для этого подключается терморегулятор, который рекомендуется закрепить на стене, в полуметре от пола. Прокладывается проводка, подключение к которой производится параллельно. Весь этот слой хорошенько изолируется при помощи герметиков.
  5. Терморегулятор можно установить несколькими способами (внешним и внутренним). Можно проштробить участок от поверхности пола до места, где он подлежит установке. Если ремонт помещения уже завершен, можно использовать пластиковый короб, в котором удобно размещаются все провода. Датчик монтируется под пленкой в небольшом углублении. После подключения устройство проходит проверку работоспособности. Исправная система должна нагреть поверхность за пять минут. Заземление играет не последнюю роль, поэтому все концы пленки следует проклеить специальным скотчем, который потом присоединяется к проводу.
  6. Монтаж изоляционного слоя. При использовании ковролина верхний слой изоляции является обязательным. Для этого используется фанера, которая способна защитить инфракрасные маты от любых механических повреждений, а ковролин от перегрева.
  7. Монтаж ковролина. Перед этим материал раскатывается по всему помещению и оставляется в полном покое на день. За это время материал самостоятельно распрямится. Для фиксации используется клейкая лента. Ходить по комнате можно только на следующий день.

Электрический теплый пол

Источником тепловой энергии при таком способе обогрева служит нагревательный кабель. Ток, проходящий по проводнику, повышает его температуру, в результате чего нагревается пол. Различают одножильный и двужильный электрический теплый пол. Последний тип предпочтительнее для использования в жилых помещениях, так как электромагнитное излучение, исходящее от них, в несколько раз меньше, чем у одножильной системы.

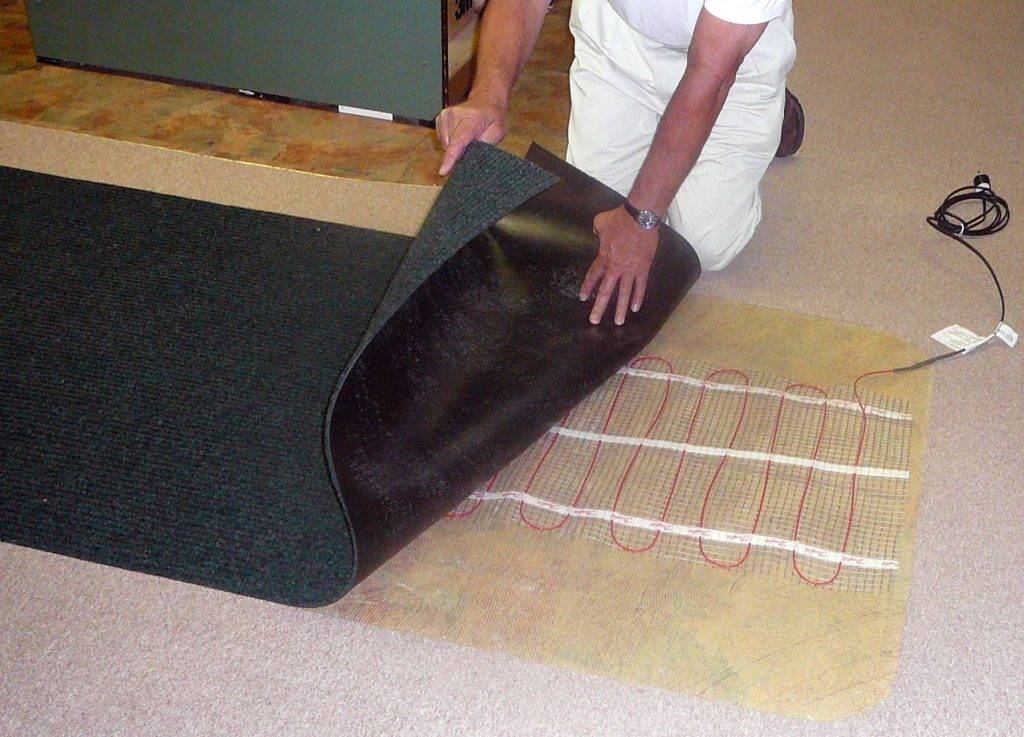

Разновидностью такого пола являются нагревательные маты. Они представляют собой закрепленные особым образом кабели на сетке, благодаря чему такую систему подогрева удобно монтировать.
Кабели, используемые в качестве нагревательных, бывают:

  •   резистивные;
  •   саморегулирующиеся.

Действие резистивных основано на выделение тепла проводником, оказывающим сопротивление проходящему по нему электрическому току. Тепло при этом выделяется равномерно, а значит, кабель под ковролином будет нагреваться сильнее, чем на открытых участках пола. Это может стать причиной его выхода из строя.

Решить проблему можно с помощью саморегулирующегося кабеля. Он меньше нагревается там, где пол достаточно утеплен или установлена мебель. Это значительно увеличивает срок его службы и способствует экономии электроэнергии. Для установки и регулировки температуры нагревания электрические системы снабжаются термодатчиком.

Требования к укладке

Если соответствующее решение все-таки было принято, необходимо учитывать некоторые особенности монтажа подобного напольного покрытия:

  1. Рекомендуется укладывать паркет лишь плавающим методом, чтобы при колебании температурного режима доски могли двигаться и дышать
  2. Под паркетные полы необходимо стелить листы фанеры, которая надежно приклеивается к бетонной стяжке полиуретановым двухкомпонентным клеем, однако вкручивание саморезов должно проводиться в заранее намеченных местах, чтобы не повредить коммуникации
  3. Между полом и фанерой можно уложить небольшой слой теплоизоляционного материала, который будет предостерегать древесину от старения. Однако такое решение снизит КПД обустраиваемой отопительной системы
  4. Необходимо, чтобы каждая из планок прогревалась равномерно, поверхность в каждой точке имела одинаковую температуру

Перед началом работ необходимо проведение сложных расчетов. Чтобы теплая система полов пол под паркетное покрытие эффективно использовался в качестве основной отопительной системы, нижний слой напольного покрытия должен прогреваться не выше 40 градусов, верхний при этом иметь температуру около 25-27 градусов.

Опытные мастера советуют доверять проведение работ профессионалам, которые не раз столкнулись с подобными задачами. Еще одно решение проблемы – комбинировать систему теплых полов и радиаторную отопительную систему, сведя количество прокладываемых поверху труб к минимуму.

Ценовой вопрос

Укладывать данную систему теплых полов под паркет можно, однако следует учитывать особенности и ограничения подобных систем. Проведение работ рекомендуют доверить профессиональной строительной бригаде.

Средние расценки на услуги монтажа водяного пола следующие:

  • Прокладка труб, укладка пленки и утеплителя – от 10 у. е. за квадрат
  • Установка гребенки и подключение – от 70 у. е.
  • Подключение котла – от 150 у. е.

Средние расценки на услуги монтажа электрического пола следующие:

  • Укладка кабельного пола – от 12 у. е. за квадрат
  • Укладка ИК-полов – от 6 у. е. за квадрат
  • Монтаж термодатчиков – от 8 у. е. за штуку

Каждый должен сам принять решение, стоит ли ему укладывать теплые полы под паркетную доску. Если в качестве напольного покрытия выбран дорогостоящий материал на основе натуральных древесных пород – от проведения подобных работ лучше воздержаться.

Плитка

Керамическая плитка для теплого пола идеально подходит для рассматриваемой системы отопления. Она имеет высокий коэффициент теплопроводности, а также хорошо переносит многочисленные циклы нагрева-охлаждения.

Достоинства:

  • Износоустойчивость. Практика показала, что даже дешевое покрытие из керамики может прослужить не меньше 20 лет. Поверхность плитки отлично выдерживает удары твердых предметов, контакт с бытовой химией и другими веществами;

  • Большой ассортимент. На современном рынке плитка представлена такими видами: керамическая плитка, керамогранит, клинкерная плитка, котто и другие. Свойства керамики позволяют создавать настоящие произведения искусства с дизайнерской точки зрения – керамическое напольное покрытие может иметь различные рисунки и орнамент;
  • Прочность. Исследования показали, что керамическая плитка способна выдержать нагрузку в сотни килограммов (при условии, что она прошла все процедуры закалки и обработки);
  • Простота ухода. Покрытие из керамики легко моется. Кроме этого, плитка не боится воды и совершенно не впитывает влагу (очень важный параметр для водяного пола);
  • Низкая воспламеняемость. Керамика проходит несколько этапов обработки в печах с очень высокой температурой. Поэтому обычной температуры горения (300–500 градусов) недостаточно для того, чтобы закаленная глина вступила в химическую реакцию;

Недостатки:

Этапы монтажа теплого водяного пола под плитку

  • Сложная процедура монтажа. Даже опытные отделочники нередко допускают ошибки при укладке. Например, малейшая неровность пола (горбик или застывшей камешек в стяжке) приводит к снижению качества кладки;
  • Низкая теплоизоляция. Керамическое напольное покрытие хорошо передает, но плохо держит тепло, поэтому производители водяного пола не рекомендуют ходить по дому босиком в момент, когда отопительная система работает на максимуме своих возможностей.

Нюансы и рекомендации при выборе тёплого пола под ковролин

Перед покупкой и монтажом тёплого пола под ковровое покрытие, следует учесть ряд нюансов и рекомендаций от профессиональных мастеров и экспертов:

  • Инфракрасный тёплый пол следует выбирать с такой конструкцией, чтобы его можно было легко демонтировать и перемещать с места на место.
  • Габариты обогревателя следует изначально подбирать таким образом, чтобы в процессе укладки не пришлось его подрезать или складывать, что приведёт к размыканию контактов и поломке нитевидных излучателей.

Укладка излучателя под ковролин

При покупке инфракрасного отопительного прибора, стоит уделять внимание только тем моделям, которые работают от силовой кабельной сети 220В. При наличии понижающего трансформатора, расход электрической энергии останется практически таким же, а эффект обогрева значительно снизится.
При устройстве тёплых полов под ковролин, следует использовать только качественные адгезионные составы, которые не будут разрушаться под воздействием перепадов температур.
В случае, когда владелец объекта не желает устраивать инфракрасный обогреватель, а его частный дом отапливается от газового котла, следует предусмотреть водяной пол, который будет постоянно работать на протяжении всего зимнего периода, обеспечивая равномерный обогрев всей площади комнаты.
Ковролин следует подбирать из натуральных материалов

Синтетический ворс при нагревании будет выделять неприятные запахи, что способствует раздражению дыхательных путей и возникновению аллергических реакций у зависимых людей. Это требование особенно актуально при выполнении отделки в детских комнатах.

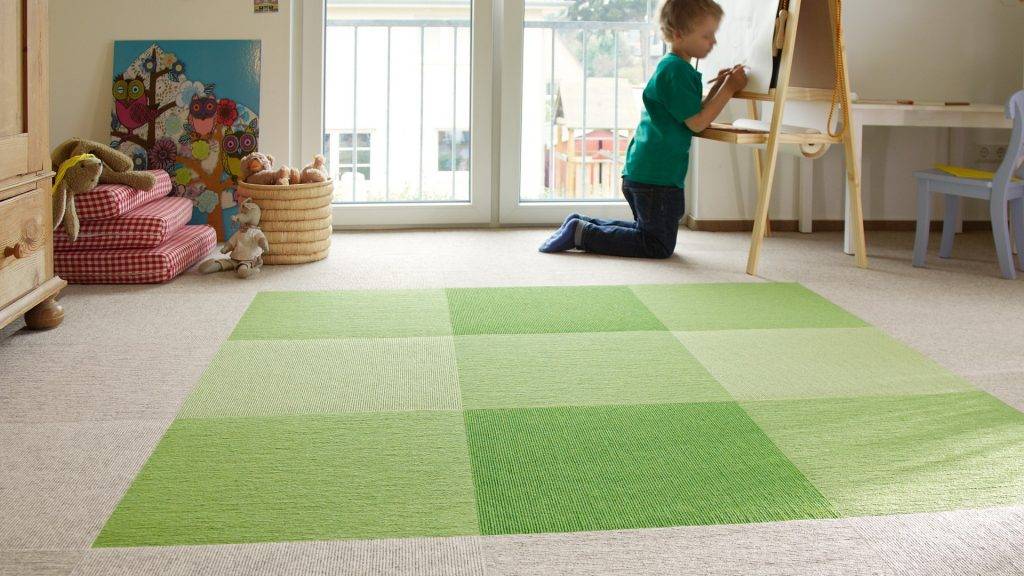

Детская комната с тёплыми полами и ковролином

Тёплый пол под ковролин укладывается в несколько этапов по выровненному основанию. При производстве работ лучше обратиться к профессионалам, которые выполнят все работы быстро и дадут продолжительную гарантию на результат.

Если такой во модности нет, монтаж следует проводить, согласно технологической карте и инструкции по эксплуатации, которая прилагается к паспорту качества отопительного оборудования.

При использовании натурального коврового покрытия на войлочной или джутовой основе, изготовленного тафтинговым методом, выборе высококачественного клея и эффективного инфракрасного излучателя, потребитель может быть уверен в длительной и комфортной эксплуатации своего помещения.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Тёплый пол под ковролин на деревянный пол

При наличии чернового пола из дерева, и недопустимости увеличения нагрузки на него, возможно, установка тёплого пола под ковролин в «сухую». Разрешено класть как водяную, так и электрическую системы.

Трубы или кабель устанавливаются на деревянный пол в подготовленные из реек пазы. Размер проёмов должен быть равен толщине нагревательных элементов. Можно установить на деревянный пол готовые модули, в которые и будет осуществляться установка нагревателя.

Есть ещё один способ — пазы вырезаются в пенополистироле, он будет служить одновременно утеплителем, и препятствовать уходу тепла через черновой пол. Сверху, данная конструкция покрывается фанерой или листами ДСП, на которые будет стелиться ковролин.

Инфракрасный тёплый пол можно укладывать сразу на основу из дерева, затем он покрывается фанерой и ковролином.

Применять ковролин в сочетании с тёплыми полами, можно при правильном соблюдении требований к материалу. Структура покрытия должна иметь пористую и натуральную основу. Такое изделие, не так сильно будет препятствовать проходу тепла.

Однако потребуется постоянная чистка ковра, чтобы не завелись пылевые клещи. Но этот недостаток, компенсируется комфортом пола в любое время года.
