Теплоизоляционная подложка

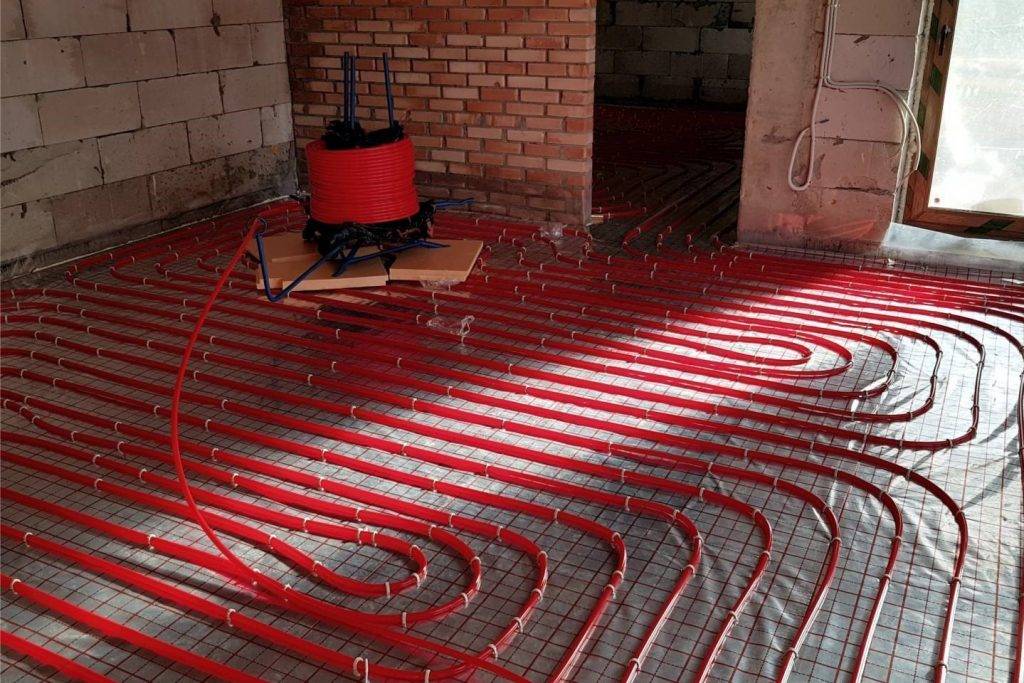

Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:
с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;
минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна
В этом режиме он достигнет своего наибольшего КПД
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.
Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Установка электрических теплых полов
После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:
Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.
Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.
Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.
Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.
Особенности организации электрического настила при помощи кабеля и матов
Утеплитель не даст теплу рассеиваться вниз
Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.
Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.
Кабель подсоединяется к термодатчику
Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.
Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.
Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.
Установка инфракрасного теплого пола
Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:
В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.
Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.
Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.
Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.
Какие инструменты и материалы понадобятся?
После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.
Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:
Для монтажа водяного пола потребуются:
- Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
- Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
- Пленка из полиэтилена для гидроизоляции и демпферная лента.
- Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
- Армированная сетка, которая позволяет задать трубам нужное направление.
- Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
- Бетон для финальной стяжки.
Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:
- Теплоизоляционный материал, такой же как и для водяного пола.
- Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
- Строительный скотч или плиточный клей.
- Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.
Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.
Из инструментов потребуются:
- уровень;
- рулетка;
- Карандаш;
- ножницы и кусачки.
После того, как все полностью готово можно приступать созданию теплого пола своими руками.
Схемы подключения
Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.
В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.
Через отдельный ввод
При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.
А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.
Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.
Через вертикальную разводку
Основная цель такой схемы — процесс восстановления существующей радиаторной системы.
Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.
При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.
Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.
Последовательность действий по данной схеме:
- установка новых обменников теплом на место ранее используемых радиаторов;
- параллельная фиксация вторичного контура от пола с подогревом.
Важно! При проведении процесса обязательно применение ПВХ труб одной длины
Однотрубная система
Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.
Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.
Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.
Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.
При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.
Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.
Врезка в однотрубную систему с дополнительным насосом
Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.
Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:
- раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
- на кольце размещено не более 5 радиаторов;
- петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
- места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
- степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).
Чертеж разводки теплого пола и однотрубного отопления радиаторами
В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса. Дата: 25 сентября 2021
Установка и настройка
Управление и настройка терморегулятора электрического теплого пола выглядит следующим образом:
- При подсоединении термостата к общей сети и нажатия клавиши «0» включается питание устройства.
- Регулирование температуры в большинстве моделей выполняется с помощью клавишей «^» и «V».
- При наборе температуры светится указатель Set.
- Желаемый результат заданного температурного состояния информируется индикатором Run.
- Отключение от электрического питания выполняется клавишей ON/OFF.
Регулирование температуры водяного теплого пола
Самый распространенный способ подсоединения механизма водяного отопления производится с помощью коллектора. На механизм подводятся концы двух труб: один на подающую гребенку, второй на обратную. На каждый контур поступает теплоноситель идентичной температуры. Данный метод не очень практичен, ведь определять температуру воздуха необходимо по собственным ощущениям.
Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В этом случае контролирование тоже выполняется вручную. Термостаты предназначены для автоуправления устройством, а сервоприводы играют роль исполнителя.
Для большого участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы располагаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для снижения и добавления объема теплоносителя. Термостаты размещаются в каждой отдельной комнате, где имеется такой вид обогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.
Регуляторы проверяют как температуру напольного покрытия, так и температуру климата, а также оснащены функцией программирования. Контролировать и регулировать температуру необходимо, если такой пол используется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В этом случае первостепенной информацией являются данные о состоянии воздушного пространства, а температура пола представлена второстепенным показателем.
Регулятор теплого пола функционирует следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в любую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя увеличивается или сбавляется. Некоторое время спустя, температурное положение приходит в нормированное состояние.
Установка датчика температуры теплого водяного пола. Электродатчики в основном расположены внутри термостата.
Инструкции по монтированию терморегулятора:
- Вблизи не должно находиться других источников отопления.
- Попадание солнечного света на корпус строго запрещено.
- Установка термостата возможна на высоте 100-150 см от напольного покрытия.
Измерители температуры в основном внешние. Данный электромеханизм закрепляется на краю длинного кабеля. Этот электроприбор должен устанавливаться в полу, необходимый промежуток между стеной и прибором не менее 50 см. Его располагают на одинаковой дистанции от близлежащих труб с теплоносителем. Другой конец подводится к регулятору и соединяется к соответствующим электроклеммам.
Подключение кабельного электрического теплого пола без терморегулятора
Принцип работы кабельного электрического теплого пола без терморегулятора несколько схожий с инфракрасными пленками. Такие устройства также строго не рекомендуется включать без регулятора температуры
на длительные режимы работы.
Обратите внимание, что в пленочных, что в кабельных полах речь идет именно о длительных режимах нагрева. Если вам необходимо протестировать работу электрического пола без терморегулятора, например после монтажа, вы смело можете включить его на нагрев на протяжении 5 – 20 минут
Исключением тут являются нагревательные кабели для внешнего использования. Эти греющие кабели не предназначены для укладки теплого пола и используются в основном в системах снеготаяния и антиобледенения.
Специальный тип саморегулируемого нагревательного кабеля может спокойно работать без терморегулятора весь отопительный сезон.
Также существуют модификации резистивного нагревательного кабеля с вилкой на конце которого установлен термомеханический термостаст и дополнительная установка регулятора не требуется.
Однако помните, в теплых полах саморегулируемые нагревательные кабели использовать не стоит (хотя на практике не редко встречаются случаи, когда недобросовестные строители применяют такие кабели в системе теплых полов). Связанно это в первую очередь с тем, что срок службы таких кабелей в несколько раз ниже, чем у специальных для теплых полов.
Рекомендуемые температурно-влажностные параметры в жилых помещениях
При устройстве тёплого пола в жилых помещениях с нормальным режимом эксплуатации, согласно нормативам СанПин, наиболее комфортными считаются следующие температурно-влажностные параметры внутреннего воздуха:
- Рекомендуемая температура поверхности пола + 25 – 28 оС.
- В случае, если в жилом отапливаемом помещении устанавливаются классические радиаторные батареи, температура тёплого пола может быть снижена до 23 – 26 оС.
- Согласно СанПин, идеальная температура для проживания людей в комнате, при отсутствии сквозняков, составляет 22 – 24 оС.
- В случае, если в зимнее время в доме присутствует только тёплый пол, и под окнами не установлены радиаторы отопления, рекомендуется увеличивать мощность обогрева до 30 – 32 оС.
Все указанные выше нормативы легко выставляются простым поворотом терморегулятора для тёплого пола. Чтобы повысить уровень комфорта при эксплуатации помещения, рекомендуется установить термодатчик, что предотвратит перегрев, либо чрезмерное охлаждение помещения.
Схема разводки теплого пола от насосно-смесительного узла
Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
Виды теплого пола под ковер и ковролин
Во всей этой проблеме есть один очень важный вопрос, который необходимо решать в первую очередь: какой теплый пол лучше уложить под ковролин или ковер.
Схема расположения слоев
Водяной теплый пол
Говорить о теплых водяных полах можно лишь в аспекте их применения в частном домостроении с автономной системой отопления. В городских квартирах их устанавливать не рекомендуется. Но нас интересует другой вопрос. Итак, в чем преимущества водяного теплого пола перед электрическими, если они закрываются ковром.
- Это постепенное увеличение температуры нагрева. Температурные скачки негативно влияют на качество ковровых изделий, особенно низкого качества. Они просто начинают деформироваться и расползаться.
- Теплоноситель в трубной конструкции постоянно находится в движении, а, значит, зоны перегрева в ней – это нонсенс. А чем опасны такие зоны? В местах их образования происходит выгорание коврового покрытия.
Электрический теплый пол (кабельный)
К достоинствам этой системы можно отнести функцию регулирования температурного режима и быстрое его реагирование на выставление термостата. К примеру, для ковролина оптимальная температура нагрева – до +25°С. Выставив режим на терморегуляторе, можно быть уверенным, что он будет поддерживаться в автоматическом режиме. Это первое.
Второе – равномерный прогрев напольной поверхности. Как уже было сказано выше, зоны перегрева негативно влияют на покрытие. С электрическим теплым полом этого не произойдет.
Правда, у этой отопительной системы есть и несколько минусов:
- Быстрый нагрев снижает качественные характеристики коврового материала.
- Большой расход электрического тока.
Пленочный пол под ковром
Инфракрасный теплый пол
И хотя инфракрасный теплый пол относится к категории «электрических», потому что в качестве энергоносителя здесь используется электроэнергия, все равно по чисто техническим характеристикам его вывели в отдельную группу. Принцип работы такого пола достаточно прост. Электрический ток подается на графитовые полосы, которые размещены между двумя пленками, они нагреваются и начинают выделять инфракрасные лучи. Предметы, встречающиеся на пути лучей, нагреваются. Они-то и выделяют тепловую энергию. Кстати, воздух от ИК-лучей не нагревается.
Преимущества ИК теплого пола, укладываемого под ковролин или ковер:
- Равномерное нагревание покрытия, что исключает его деформацию.
- Инфракрасные лучи относятся к тепловой энергии щадящего типа. Так что о зонах перегрева разговор здесь не идет.
- Можно постоянно контролировать температурный режим покрытия за счет использования терморегулятора.
Кстати, именно ИК теплые полы под ковролин и ковер раньше использовались чаще всех остальных модификаций. Почему «раньше»? Все дело в том, что на рынке появились уникальные модели теплого пола, которые производителями производятся специально под ковровое покрытие. Это так называемые мобильные теплые полы.
Мобильный теплый пол
Мобильные теплые полы
По сути, это все те же инфракрасные теплые полы. Но если все вышеописанные варианты являются стационарными и требующими определенных монтажных мероприятий, то данная модель относится к категории «переносных». С виду это небольшие по площади прозрачные панели, которые можно укладывать под ковер в любом месте по вашему усмотрению. Вот некоторые преимущества мобильного теплого пола:
- Если в помещении нет необходимости нагревать всю площадь, а требуется поучастковый обогрев, то мобильные панели в этом случае будут просто незаменимы.
- Отсутствуют сложные работы, связанные с монтажом отопительной системы. Панель просто раскладывается на полу и накрывается ковром или ковролином, а затем включается в розетку.
- Производители изначально изготавливали мобильные версии под ковровое покрытие, поэтому учли все негативные факторы, связанные с их дальнейшей эксплуатацией. Никакого ущерба качеству коврового изделия.
- Огромный ассортимент в плане размерных показателей. Мобильное устройство можно подобрать под размеры ковра.
- Регулировка температурного режима точно такая же, как и у стационарных ИК теплых полов.
- Мизерное потребление электроэнергии.
Ковер на пленочном полу
