Общие требования к дымоходам газовых котлов

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Грамотный монтаж

Имея в распоряжении все детали будущей отводной конструкции, можно смело приступать к ее установке. Сделать это своими силами не составит особого труда, но только с обязательным условием: строго соблюдать технологию и последовательность монтажных работ и правил техники безопасности.

Монтаж любого дымохода происходит по принципу «снизу-вверх», то есть от отопительного очага к наружным деталям вывода продуктов горения

При компоновке всех частей механизма нужно обратить особое внимание на процесс соединения труб: каждое последующее колено вставляется внутрь предыдущего. Такой монтаж защищает утеплитель от контакта с конденсатом. На видео показан монтаж дымохода своими руками

На видео показан монтаж дымохода своими руками

Между собой все части дымоотводной установки скрепляются специальными хомутами. Участки соединений должны находиться в поле зрения. Недопустима их маскировка в перекрытиях.

Для неустойчивых конструкций используют опорный кронштейн. К стене здания прикрепляют каждый второй метр наружной трубы.

Соприкосновение газоотводной системы с любыми коммуникациями недопустима. Такая халатность может привести к плачевным последствиям, вплоть до летального исхода.

Частые ошибки и проблемы при установке

В процессе установки могут быть допущены ряд ошибок, в перечень которых чаще всего входят:

• Неверно подобранный размер трубы (ее высота и сечение);
• Недостаточное количество теплоизоляции при установке внешнего дымохода или в отверстии на чердаке;
• Нарушение норм пожарной безопасности;
• Отсутствие гильзования на трубе, которая отводит газ от котла и выводится в шахту кирпичного канала;
• Материалы, из которых изготовлены стальные дымоходы, не соответствуют нормативным требованиям (здесь необходимо учитывать толщину стенок, высокую температуру и сопротивление негативным факторам внешней среды).

Предварительные расчеты параметров дымохода

Для определения площади сечения трубы можно использовать формулу:

При монтаже бездымоходных газовых котлов с коаксиальным дымоотводом, считать ничего не надо. К таким котлам в комплекте поставляются дымоотводы нужного размера и диаметра.

Это формула хорошо подойдёт для подсчёта высоты трубы. Так как площадь выходного отверстия уже определена конструкцией и производителем рекомендуется использовать трубу определенного сечения.

Таблиц сечений дымоотводов для газового котла:

Мощность газового котла, КВт	Диаметр круглого сечения, мм
24	120
30	130
45	170
55	190
80	220
100	230

Таблица размеров дымоотвода с прямоугольным сечением:

Мощность газового котла, КВт	Размеры прямоугольного сечения, мм
До 3,5	140*140
3,5-5,2	140*200
5,2-7,3	140*270

Правила устройства для котлов с естественным отводом продуктов сгорания

• Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
• Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
• При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
• При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь. Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Разновидности оборудования

Классификация газовых агрегатов довольно обширна. Настенный — этот вид недавно появился в торговой сети, но уже имеет немало сторонников. Устройства этой модификации настолько компактные и функциональные, что их еще называют мини-котельными. В небольшом корпусе размещены не только эффективный теплообменник, горелка с автоматикой безопасности, расширительный бачок, но и насос циркуляции. Это стало возможным, потому что агрегаты используют теплотехнические инновационные технологии, кроме того их цена ниже напольных вариантов.

По способу удаления дымовых газов газовые котлы наружного размещения подразделяются на устройства с принудительным движением, когда их отвод в окружающую среду выполняется дымососом и с естественным — через дымовую трубу за счет тяги.

По варианту розжига, настенные агрегаты различаются с электрическим и пьезорозжигом, запальник которого постоянно работает, выдавая пламя. По типу горелки они делятся на обычную и модуляционную, создающую комфортный температурный режим ГВС.

Напольный котел эксплуатируется в своей практически неизменной конструкции вот уже несколько десятков лет. Теплообменник выполняется из котловой стали или чугуна. Последний  обладает большей антикоррозионной стойкостью, но более хрупкий и подвержен разрушениям в случае гидроударов. Стальной страдает пот коррозии и образования накипи, поэтому выбор варианта, в значительной степени, будет зависеть от качества водопроводной воды, используемой в контуре нагрева котла. В последнее время, для повышения качества воды и увеличения срока службы котлоагрегата на входе водопроводной воды устанавливают фильтры очистки.

Напольный котел в доме

Размещение газовых котлов в частном доме будет зависеть от типа установки. Напольные котлы могут быть   надувными или с атмосферными горелочными устройствами. Для первых горелки приобретаются отдельно, имеют высокую единичную мощность до 1000 кВт, высокие КПД, и более высокую цену. Недостатком конструкции является зависимость от электроэнергии, что потребует наличие автономных источников энергии. Вторые агрегаты — отличаются тихой работой и доступными ценами.

По функциональности газовые котлы наружного размещения подразделяются на одно- и двухконтурные. В первых производится нагрев теплоносителя только на нужды отопления. Для обеспечения услугами ГВС потребуется включить в схему бойлер косвенного нагрева, мощность которого будет зависеть от объема водопользования.

Двухконтурный котел — это устройство «2 в1», он имеет два встроенных теплообменных аппарата на контур отопления и ГВС, поэтому более функционален и оснащен дополнительной горелкой для ГВС. Он отпускает теплоэнергию и на нужды отопления, и на ГВС и намного дешевле комплекта одноконтурного котла с бойлером косвенного нагрева. Тем не менее, есть определенные эксплуатационные ограничения для размещения газовых котлов в частном доме. Они не могут одновременно работать на отопление и ГВС, нагрев происходит поочередно, с приоритетом нагрева горячей воды. Переключение на контур ГВС происходит одновременно с открытием крана горячей воды, при этом сразу потечет холодная вода, особенно если долго потребители не пользовались услугой.

Принципы функционирования

Коаксиальная труба по конструкции состоит из двух труб разного диаметра – одна из них вставлена в другую и закреплена перемычками, чтобы стенки не соприкасались. Оси обеих труб должны совпадать.

Двойная труба позволяет обеспечить одновременно приток воздуха с улицы в топку (по внешнему кольцеобразному проходу) и вывод дымовых газов (по центральному каналу). В результате котел с закрытой камерой сгорания функционирует, не забирая воздух и не сжигая кислород в помещении. Это позволяет устанавливать агрегаты с закрытой камерой сгорания не только в специально оборудованной котельной, но и в других помещениях дома в рамках требований СНиП.

В процессе работы газового котла, горячие дымовые газы перемещаются по внутренней трубе наружу, при этом отдавая свое тепло воздуху, движущемуся во встречном направлении по просвету между внутренней и внешней трубой. Благодаря тому, что в камеру сгорания поступает подогретый, а не холодный воздух, увеличивается КПД котла, поскольку ему не требуется расходовать тепловую энергию на нагрев поступающего воздуха.

Принцип работы

За счет того, что по внешнему контуру коаксиального дымохода движется воздух с улицы, внешняя труба устройства не перегревается, а это обеспечивает пожаробезопасность и упрощает монтаж узлов прохождения трубы через стену, перекрытия, кровлю. Также стоит отметить компактность коаксиального дымохода и привлекательный внешний вид, более простой монтаж по сравнению с традиционным вариантом

Особенно это важно, если котел планируется поставить в уже построенном здании, в котором наличие дымоходной трубы не было предусмотрено

Дымоход для газового котла в частном доме: основные требования СНиП 2.04.05-91

Мероприятия по устройству дымохода для газового котла, начиная со стадии проектирования и заканчивая непосредственно монтажом системы, должны соответствовать требованиям действующей нормативной базы, так как неправильная установка и эксплуатация газового оборудования ставит под сомнение безопасность людей, пользующихся газовыми установками.

Основные элементы конструкции дымохода:

• газоход — канал, выходящий из котла в трубу дымохода, соединяется переходником;
• трубы дымохода;
• ревизия — крепится к низу дымоотводного ствола и служит для прочистки канала от продуктов горения и удаления излишней влаги;
• крепежные элементы (кронштейны, хомуты) — служат для крепления к стене;
• другие комплектующие для устройства системы.

Требования к дымоходу при установке газового котла

Как правило, расположение газового котла в частном доме планируют на нижнем этаже в отдельном помещении (котельной). Все элементы отопительной системы должны быть соединены между собой строго герметично. Основные правила установки дымоходов для газовых котлов, регламентирующие технологический порядок, представлены в нормативных актах СНиП 2.04.05-91 и содержат такие требования:

надлежащая тяга — обеспечивает полное удаление отработанных газов;

• устойчивость к воздействию высоких температур;
• герметичность стыковочных мест — все составные части по всей протяженности системы дымоотвода должны плотно прилегать друг к другу;
• труба в месте прохождения ее через перекрытие должна быть цельной, без стыков;
• конденсатосборник — конструкция этого элемента должна обеспечивать сбор и удаление жидкости;
• если в конструкции есть повороты, в этих местах устраивают люки ревизии для выполнения диагностики состояния дымохода, его прочистки и отвода конденсата;
• длина ответвления трубы в сторону не должна превышать 1 м;
• возможно допустимое число поворотов на дымоотводных трубах — не более 3;
• высота трубы дымохода должна превышать высоту крыши (в самой высокой точке), чтобы обеспечивалась хорошая тяга и не возникала обратная;
• расстояние между дымоотводными трубами и поверхностью, которая выполнена из негорючих материалов может быть не менее 5 см, а если материал поверхности горюч — не меньше 25 см.

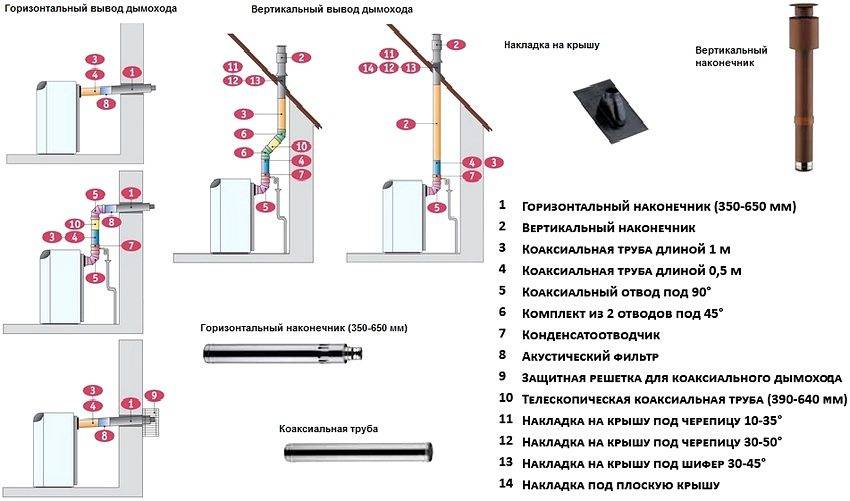

Варианты вывода дымохода газового котла
