Принцип работы и устройство парового котла – различия, преимущества

Топливо

Топливо — это основной ресурс, от которого во многом зависит стоимость эксплуатации котла

При выборе топлива необходимо принять во внимание доступность того или иного ресурса, его стоимость и стоимость обслуживания при долговременной эксплуатации

Электричество. Самый доступный ресурс, но самый дорогой. При выборе электрического парового кола необходимо понимать, что его стоимость самая низкая на рынке, но потребляемая энергия будет стоить раз в 4…7 дороже, чем природный газ, и в 2…4 раза дороже, чем дизельное топливо

Также необходимо принять во внимание, что получение пара — это очень энергозатратный процесс, и необходимо просчитать и понять, можете ли вы на производстве позволить себе это. Твёрдое топливо (уголь, торф, пеллеты)

Дешёвое топливо, но угольное хозяйство очень затратное в содержании и требует больших складских площадей

Твёрдое топливо (уголь, торф, пеллеты). Дешёвое топливо, но угольное хозяйство очень затратное в содержании и требует больших складских площадей

Автоматизированные котлы — также удовольствие не из дешёвых.

Мазут. Топливо достаточно дешёвое, но стоимость котельного оборудования и впоследствии содержание мазутного хозяйства перечёркивает все достоинства.

Сжиженный газ (пропан-бутан). Дорогое оборудование, стоимость Гкал сравнима с ДТ, но высок показатель и взрывоопасности. Единственный плюс — экологичность.

Дизельное топливо. Очень распространено по всей территории России. По стоимости топлива и стоимости обслуживания стоит на втором месте после природного газ, но при этом стоимость 1 Гкал выше примерно в 3…4 раза.

Природный газ. Самое дешёвое топливо на сегодняшний день, но не везде проведён магистральный газ

Хочется обратить внимание, что котлы дорогие, но преимущество этого вида оборудования в том, что дешёвое топливо достаточно быстро окупает затраты на покупку и обустройство новой котельной

Конструктивные особенности, классификация по температуре и способу выполнения

Водогрейные котлы, встречающиеся сегодня на прилавках, имеют относительно одинаковое устройство. Существенные различия заключаются в конкретных изготовителях (они бывают как иностранными, так и российскими), а также в максимальной мощности оборудования.

Если же говорить конкретно о конструктивных особенностях, то с этой точки зрения котлы могут быть газотрубными (или, как их еще называют, жаротрубными) и водотрубными. Ознакомимся детальнее с каждой из категорий.

  1. Жаротрубные модели. Их отличительной чертой можно считать наличие специальных трубок, посредством которых движутся нагретые продукты сжигания энергоносителя.  Что касается принципа действия такого оборудования, то он основывается на применении автоматизированных горелок, оснащенных дутьевыми вентиляторами. Благодаря дымогарным трубкам вода, находящаяся снаружи них, нагревается. Стоит заметить, что в быту такие модели практически никогда не применяются.
  2. Водотрубные модели. Им свойственны особые кипятильные трубки, посредством которых перемещается теплоноситель. А для нагрева этих трубок используются продукты сжигания топлива. Прогреваются котлы водотрубного типа достаточно быстро, вы с легкостью сможете регулировать их, если будут изменяться нагрузки. Помимо этого, эксплуатация данного оборудования предусматривает также возможность серьезных перегрузок. Что же касается взрывоопасности этих котлов, то она на достаточно низком уровне.

Заметим, что низкотемпературный режим функционирования предусматривает достаточно экономный расход топлива, но при этом на поверхности прибора появляется конденсат, способный отрицательно повлиять на материалы, контактирующие с продуктами сжигания энергоресурсов. По этой причине к материалам, которые используются в производстве котлов, выдвигаются крайне суровые требования.

Агрегаты, которые генерируют перегретую воду, характеризуются большим сроком службы и высокой надежностью. При работе они практически не шумят, да и выброс отходов при этом минимален. Еще эти агрегаты оборудуются удобными и простыми системами контроля. Устанавливаются быстро, в трудоемком техобслуживании не нуждаются.

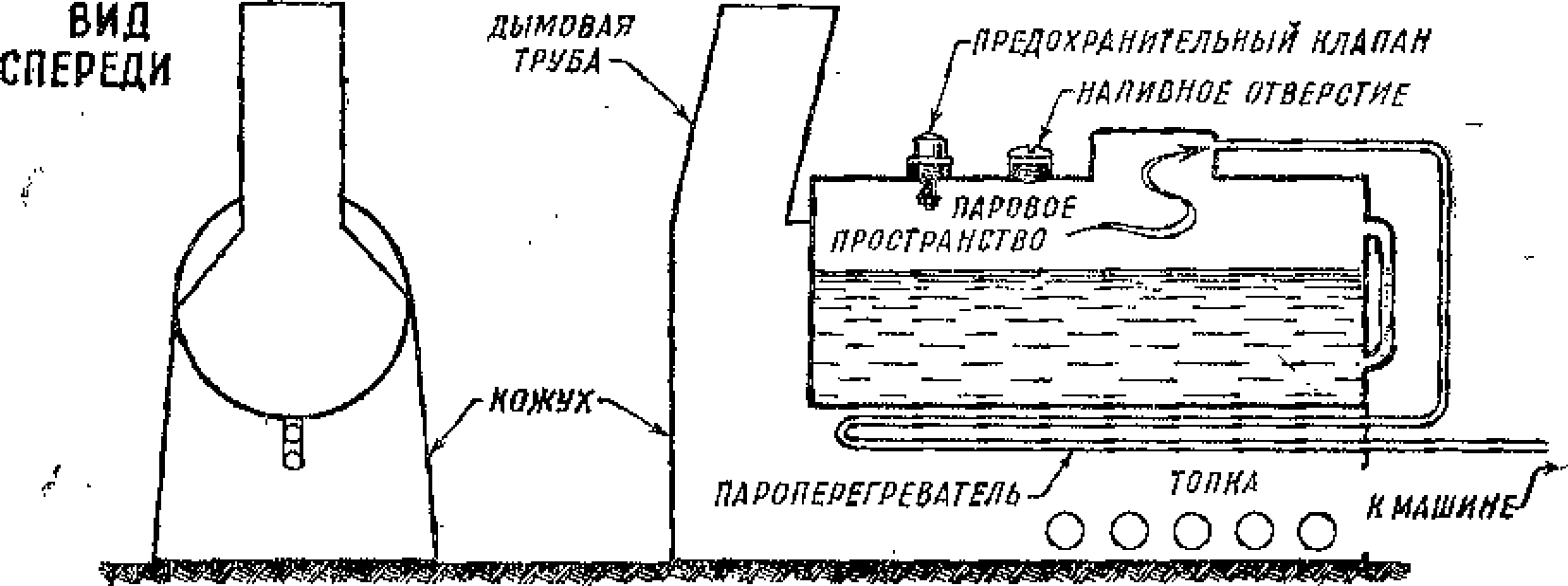

Как работает типичный паровой отопительный котел?

В топочной камере образуется тепло. В дальнейшем оно поступает на поверхности подогрева. Существует 2 разновидности поверхностей обогрева: конвективные и радиационные.


Принцип действия парового котла

В состав конвективных поверхностей входят следующие элементы:

  • воздухоподогреватели;
  • экономайзеры;
  • теплообменные устройства.

Перечисленное дополнительное оборудование нужно для увеличения эффективности котла, рационализации расхода горючего и снижения уровня тепловых потерь.

Очищенная жидкость направляется в экономайзер. В этом ей помогает специальный насос. В экономайзере осуществляется подогрев жидкого теплоносителя под воздействием газов. Далее жидкость переходит в верхнее отделение барабанного отсека. Здесь котловая вода перемешивается с питательной жидкостью.

Некоторый объем воды переходит из верхнего отделения барабанного отсека в его нижнее отделение. Движение воды происходит по кипятильным трубкам.

Вверху парового котла газы имеют меньшую температуру, которая постепенно увеличивается по мере приближения к нижнему отсеку агрегата.

Вода подогревается и в совокупности со смесью пара с водой направляется в верхнюю камеру барабана.

Вторая же часть жидкости из верхнего барабанного отсека уходит на перераспределение. Осуществляется нагрев котловой воды. Создающиеся пузырьки пара идут в верхнее отделение барабанного отсека.

В верхней камере барабана за счет сепаратора происходит практически полное разделение смеси жидкости и пара. В результате создается насыщенный пар, что способствует дополнительному увеличению полезного действия котла. Именно этот насыщенный пар и используется конечным потребителем.

С целью увеличения эффективности котлов их работа организована так, что в верхней камере барабанного отсека уровень «низшей» и «высшей» воды колеблется. Между упомянутыми уровнями жидкости имеется резервный запас воды, предназначенный для поддержания работы отопительного агрегата в случае прекращения поступления жидкости в систему.

Допустимый «высший» уровень жидкости в барабанном отсеке определяется с расчетом на то, чтобы вода не попадала в пароперегреватель.

Максимально допустимый «низший» уровень жидкости в барабане рассчитывают так, чтобы не допустить перегревания верхнего отделения барабана, а также кипятильного пучка

Важно, чтобы вода заходила в опускные трубки в стабильном объеме

Для дополнительного увеличения эффективности конструкция оснащается воздухоподогревателем.

Жидкость в системе может циркулировать принудительно и естественно. В основе естественного движения лежит разность плотности жидкости и создающегося пара. Смесь воды с паром в подъемных трубках имеет меньшую плотность, чем аналогичный состав в опускных трубках. Однако показатель давления и значение температуры остаются одинаковыми по всей трубке. В итоге пар, по своей природе являющийся газом, устремляется кверху.

Принудительная же циркуляция обеспечивается специальным насосным оборудованием.

Схема перевода парового котла в водогрейный режим

Паровое отопление и что это?

При закипании воды выделяется водяной пар, который имеет большое количество тепловой энергии. Передача энергии окружающей среде происходит в момент конденсации, иными словами, при переходе воды из парообразного состояния в жидкое.

В паровом отоплении применяется тот же принцип. Вода, закипающая в котле, подается по трубам в отопительные приборы, конденсируется в них и отдает тепло. После этого теплоноситель, перешедший в жидкое состояние, подается по трубам в специальный накопитель. Оттуда жидкость самотеком или принудительно попадает в котел.

Плюсы и минусы парового отопления

Паровое отопление в частном доме дает следующие преимущества:

  1. Небольшие расходы на устройство. Экономичность в процессе использования. Систему можно сделать от обычной печи, что особенно актуально для населенных пунктов без газификации.
  2. Поскольку теплоноситель не замерзает, систему можно применять в постройках сезонного проживания.
  3. Эффективность обогрева помещений повышается за счет излучения тепловой энергии и конвекции.
  4. Для сборки системы можно применять небольшие радиаторы и трубы малого сечения, что позволяет сэкономить на материалах.
  5. Пар быстро попадает в каждую точку отопительной системы, независимо от ее сложности и размеров дома.
  6. Быстрый прогрев помещений – дополнительное преимущество.
  7. Коэффициент теплопередачи очень высокий, поэтому тепловые потери сводятся к нулю.
  8. Такие системы можно применять в комплексе с теплыми полами.

Перед тем как провести паровое отопление, нужно изучить его минусы. Недостатки парового отопления заключаются в следующем:

  • при циркуляции по контуру пар создает шум (для снижения уровня шума медные трубы прокладывают внутри стен, а котел ставят в отдельном помещении);
  • отопительные приборы и трубы могут нагреваться до температуры выше 100°С, что повышает вероятность ожогов при прикосновении к батареям (в связи с этим рекомендуется закрывать радиаторы и трубы защитными экранами);
  • при прорыве возникает опасная аварийная ситуация, потому что теплоноситель имеет очень высокую температуру;
  • для сборки контура понадобятся дорогостоящие медные или оцинкованные трубы (это нужно учесть, подсчитывая, сколько стоит провести паровое отопление);
  • система подвержена коррозии, поэтому срок ее службы небольшой;
  • сложно регулировать температуру в помещениях (для этого приходится проветривать комнаты или сократить количество топлива, что довольно сложно).

Характеристика и схема устройства

Внутри отопительной паровой системы может быть разное давление. В зависимости от этого она бывает следующих видов:

Система воздушного отопления в частном доме и производственных помещениях

  1. С высоким давлением свыше 0,07 МПа.
  2. С низким давлением менее 0,07 МПа.
  3. Вакуум-паровая система имеет давление не ниже 0,1 МПа.

Схема парового отопления может быть с закрытым и открытым контуром. Открытые контуры с низким давлением взаимодействуют с атмосферным воздухом. Герметичные закрытые системы более долговечные.

Чаще всего в частном доме делают замкнутые системы с возвратом теплоносителя самотеком в котел. Обычно используют верхнюю разводку трубопроводов. Если применяется контур с нижней разводкой, то трубы укладывают с уклоном в направлении движения пара для снижения шума. В месте отведения конденсата делают гидрозатвор в виде петли для защиты от попадания пара в магистраль конденсации.

Важно! В паровых системах поддерживают скорость пара в пределах 0,14 м/с, но не выше этого значения. В противном случае пар будет захватывать частицы конденсирующейся влаги, издавая сильный шум и повышая вероятность гидроударов

Реже применяют комбинированную разводку с прокладкой трубопроводов под полом среднего или последнего этажа. В таком случае просвет возвратной магистрали полностью закрывается конденсатом.

При давлении в сети выше 0,02 МПа применяют только открытые контуры. В них удаление воздуха происходит через конденсационный накопитель. Для защиты от утечек пара устанавливаются гидрозатворы или конденстоотводчики. С целью перекачки жидкости для парового отопления из накопителя в теплообменник используется насос. Благодаря этому накопитель можно установить ниже теплообменника.

Требования к конструкции дымохода

Они обусловлены положениями СНиП 41-01-2003 и сводятся к следующему:

  • высота канала минимум 5 м;
  • труба поднимается над плоской кровлей хотя бы на 1 м, над скатной – в зависимости от расстояния между коньком и оголовком (на 0,5 мм, вровень или под углом до 10 0);
  • горизонтальный рукав в длину не более 1 м;
  • сумма проекций наклонных и горизонтальных зон – строго до 2 м, причем на такую же длину увеличиваются и вертикальные участки.

Мы выяснили, почему собирается конденсат в дымоходе, а теперь посмотрим, как его предотвратить. В первую очередь, предупредить появление излишков влаги помогает правильная я установка трубы.

В словаре Фасмера Макса

род. п. -тла́, укр. коте́л, род. п. кiтла́, др.-русск., ст.-слав. котьлъ χαλκίον, болг. коте́л, сербохорв. ко̀тао, род. п. ко̀тла, словен. kótǝl, чеш. kotel, род. п. kotla, слвц. kotol, польск. kосiоɫ, род. kоtɫа, в.-луж. kоtоɫ, н.-луж. kóśeɫ. Заимств. в праслав. эпоху из гот. *katils или *katilus (засвидетельствована форма род. мн. katilē), которое происходит из лат. catīnus или catīllus «блюдо, миска»; см. Бернекер 1, 591; Уленбек, AfslPh 15, 488; Шварц, AfslPh 41, 125; Брюх, Kretschmer-Festschr. 10 и сл.; Френкель, ZfslPh 8, 419. Едва ли непосредственно из лат., вопреки Мейе (Ét. 186), Соболевскому (ЖМНП, 1911, май, стр. 163; AflsPh 33, 478); см. Кипарский 203 и сл. Старое балт.-слав. происхождение заимствования, вопреки Траутману (ВSW 121), доказать нельзя, поскольку лит. kãtilas, др.-прусск. katils, лтш. katls могли быть получены через слав. посредство; см. Бернекер, там же; М.–Э. 2, 171; Буга, «Švietimo darbas», 1921, No 5–6, стр. 20. От коте́льник произошло местн. н. Коте́льнич, бывш. Вятск. губ.; стар. название Кокшаров (согласно Наумову, Пам. кн. Вятской губ., 1904 г., стр. 209 и сл.; по цитате в FUF 9, 122). Кокшаров – производное от ковша́р «мастер, делающий ковши, котлы», из ковш (см.).

Контрольные устройства

Кроме того, котел оснащается вспомогательными устройствами для контроля и управления. К примеру, сигнализатор предельных уровней воды следит за поддержанием постоянного уровня жидкости в барабане. Принцип работы сигнализатора предельных уровней парового котла основывается на изменении массы специальных грузов во время их перехода из жидкой фазы в парообразную, и наоборот. В случае отклонения от нормы он подает звуковой сигнал для оповещения сотрудников предприятия.

Для позиционного регулирования уровня воды также используется уровнемерная колонка парового котла. Принцип работы устройства основан на электропроводности воды. Колонка представляет собой трубку, оснащенную четырьмя электродами, контролирующими уровень воды. Если водяной столб достигает нижней отметки, подключается питательный насос, а если верхней — питание котла водой останавливается.

Еще одним простейшим устройством для измерения уровня воды в паровом котле служит водомерное стекло, встроенное в корпус аппарата. Принцип работы водомерного стекла парового котла прост — оно предназначено для визуального контроля уровня воды.

Кроме уровня жидкости, в системе с помощью термометров и манометров замеряют температуру и давление соответственно. Все это необходимо для нормального функционирования котла и предотвращения возможности возникновения аварийных ситуаций.

Преимущества и недостатки паровых котлов. Их особенности

Паровые котлы уже давно используются для различных частных и промышленных целей, в домах и на производствах. Объясняется это рядом преимуществ, которыми владеют агрегаты подобного рода:

  • Первое и самое главное преимущество заключается в быстром нагревании помещения, если агрегат используется для отопления. Системы их строения сконструированы таким образом, что они обладают высокой теплоотдачей. Это позволяет экономить топливо лучше, чем другие подобные аппараты.
  • Вода в состоянии пара становится очень легкой и способна подниматься на достаточно длинные расстояния, способствуя обогреву одним котлом нескольких этажей здания.
  • После остывания пар конденсируется и падает обратно в котел, что позволяет не использовать дополнительных систем подачи тепла.

Преимущества

Особенностью паровых котлов является то, что они совершенно безопасны для человека. Большинство современных установок работают полностью автоматизированно и не требуют вмешательства человека в процесс естественной генерации пара. Это означает, что для постоянной  работы с ними не нужен человек. Установки, производимые по современным технологиям, подходят для работы в различных условиях. Они подходят для отопления небольших зданий и для подачи тепла большим помещениям. Следовательно, паровые котлы довольно практичны и могут применяться во многих местах, а стоят сравнительно дешево.

Обратите внимание! Еще одной особенностью парового котла является то, что для его установки не нужна покупка и установка дополнительных насосов и прочих перемещающих элементов, ведь пар двигается под воздействием собственного давления. Именно поэтому многие частные лица и предприниматели устанавливают в своих помещениях паровые котлы

Недостатки

Преимущества не исключают недостатки, которые тоже имеются. Заключаются они в основном в очень высокой температуре отопительных приборов, что влечет за собой нужду в постоянной и своевременной замене труб и прочих конструкций. Более того, воздух в помещении, отапливаемом таким котлом, становится сухим и начинает активно циркулировать, доставляя дискомфорт и повышая шанс развития аллергии на пыль. Система пароотопления достаточно шумная из-за циркуляции пара. Если в промышленных помещениях это может не сыграть роли, но в частном доме доставит немало неудобств. Еще один недостаток тоже исходит от высокой температуры нагревательных элементов: не все строительные материалы переносят такой нагрев, а точнее, почти никакие.

Важно! Выбор отделки около генератора часто ограничивается цементной штукатуркой с последующей покраской термостойкими красящими материалами. Другие материалы плавятся, портятся и начинают испускать газы, дышать которыми небезопасно

Классификация паровых установок

Для классификации паровых установок применяется несколько вариантов шкал и классификаций. Самые распространенные различают агрегаты по назначению, виду используемого теплоносителя и конструкции. Более детальная классификация использует технические особенности конструкции котлов и их назначение в технологическом цикле.

По области применения чаще всего оборудование классифицируется по следующим признакам:

  • Бытовые парогенерирующие установки – применяются для отопления домов, сегодня такие котлы большая редкость. На смену бытовым котлам отопления сегодня приходят водогрейные котлы отопления, они более экономичны и безопасны.
  • Промышленные агрегаты – используются в технологическом цикле производства продукции. Установки этого типа в большинстве своем производят сухой перегретый, применяемый для сушки, дезинфекции, обработки сырья.
  • Паровые энергоустановки – вырабатывают пар, который является основным продуктом для генерации электричества и тепловой энергии;
  • Котлы для утилизации отходов производства – используются в качестве охладителей высокотемпературных отходов металлургического и химического производства.

По потребляемым энергоносителям паровые котлы могут подразделяться на использующие:

  • Газ;
  • Каменный уголь;
  • Электроэнергию;
  • Жидкие углеводороды;
  • Горючее растительного происхождения.

В промышленных установках используется два основных вида конструкций установок:

  • Водотрубные паровые установки;
  • Газотурбинные котлы.

Водотрубные котлы имеют преимущество перед газотурбинным, у них выше КПД. У этого типа паровых котлов выше производительность, они вырабатывают больше пара, и они обладают высокой скоростью нагрева воды. Принцип работы парового котла этого типа заключается в нагреве воды в трубах небольшого диаметра, они заполняются водой, а в пространстве между ними горит топливо. Таким образом, получается, что суммарная наружная поверхность обеспечивает большую площадь нагрева небольшого количества находящейся в ней. Большая поверхность нагрева дает возможность увеличить скорость образования пара, что делает этот вид паровых агрегатов максимально эффективными.

Водотрубные котлы бывают:

  • Прямоточными;
  • Барабанными.

Первые, обеспечивают высокую скорость парообразования. Вода, проходя по трубам, нагревается, преобразуется в пар и покидает контур котла.

Барабанные агрегаты делятся на паровые котлы горизонтального и вертикального расположения. Эти устройства более рационально распределяют процесс подготовки пара – барабан, применяемый в конструкции, позволяет собирать пар, отделять конденсат и вновь отправлять его в зону нагрева. Барабанные паровые котлы, имеющие несколько барабанов, производят высокотемпературный, сухой пар высокого давления.

Принцип работы газотурбинной паровой установки заключается в нагреве воды в контуре вокруг топки. По своей конструкции, газотрубный агрегат представляет собой объемный сосуд, через который проходят трубы большого диаметра. При сжигании топлива в полостях этих труб происходит нагрев воды и образование пара. На такой схеме построена и установка утилизации промышленных газов. Высокотемпературные газы пропускаются через трубы и отдают тепло нагревающейся воде. Эти агрегаты, по сути, являются котлами-утилизаторами, что устанавливаются на промышленных предприятиях.

Этот вид оборудования, к сожалению, имеет и существенный недостаток – они содержат большой объем пара под высоким давлением. Поэтому для контроля работы этого вида оборудования применяется высокоточные системы безопасности, а толщина стенок труб подбирается так, чтобы выдерживать давление в 10 кгс/см2.

Если брать производительность установок, то они разделяются на агрегаты малой, средней, большой мощности.

В зависимости от конструкции эти агрегаты делятся на:

  • Установки производящие насыщенный пар;
  • Агрегаты производящие перегретый водяной пар.

Насыщенный пар подается в систему при температуре 100 градусов Цельсия. Он быстро охлаждается и переходит в жидкое состояние, поэтому его применение ограничено в основном бытовыми установками и технологическими циклами, где требуется именно такой густой водяной пар. Давление в таких системах редко доходит до 100 Кпа.

Для отопления, генерации электричества и использования в качестве средства дезинфекции и в силовых установках используется перегретый водяной пар. Он практически не содержит крупных водяных капель, они отсеиваются в сепараторе, да и температура нагрева составляет 500 градусов.

Наши проекты

Термомасляные котелы типа HG 4.000

Термомасляный котел типа HG 4.000. По заказу Морского торгового порта в городе Калининград, компания BBS GmbH произвела поставку двух…

Термомасляные генераторы в морском исполнении HG 12000

BBS GmbH произвела поставку для третьей по величине нефтяной компании Китайской Народной Республики «Китайская национальная оффшорная нефтяная корпорация» трёх…

Термомасляный котел

По заказу известной шведской фирмы по производству паркета „Tarkett“, компания BBS GmbH произвела поставку термомасляного котла оснащенного двойным змеевиком. Термомасляный…

Корабельный паровой котел типа HDK-M 1.000

Для судоходной компании «BLS AG» из Швейцарии в 2018 году мы поставили корабельный паровой котел высокого давления типа HDK-M…

Паровые котлы тип HDK 10.000

для одного немецкого предприятия в Россию город Казань, BBS GmbH произвела поставку двух паровых котлов типа HDK. Паровые котлы…

Термомасляные котлы утилизаторы

для предприятия ИООО «ВМГ Индустри» в Республике Беларусь, BBS GmbH произвела поставку двух Термомасляных котлов утилизаторов типа AHK -…

Паровой котел высокого давления

Фирма BBS GmbH произвела поставку парового котла высокого давления. Паровой котел высокого давления имеет производительностью 1500 кг/ч и рабочее…

Электрический паровой котел

При участии всемирно известного производителя прокатных станов, для Челябинского металлургического завода компания BBS GmbH произвела поставку электрического парового котла. Электрический…

Термомасляный котел

По заказу известной шведской фирмы по производству паркета „Tarkett“, компания BBS GmbH произвела поставку термомасляного котла оснащенного двойным змеевиком. Термомасляный…

Паровые котлы на твердом и газообразном топливе

В целях понижения затрат путем использования твердого топлива ликёро-водочный завод Киргиз-Коньяк приобрёл два паровых котла высокого давления для процесса…

Паровой котёл — утилизатор

В производстве продуктов питания одним из основных составляющих технологического процесса является паровой котёл — утилизатор высокого давления производительностью 2,5 т/ч…

Генератор чистого пара

Для фирмы Universal Robina Corporation Philippine, производящей безалкогольные напитки, закуски и в ближайшем будущем также кофе, был нами разработан…

Водогрейные котлы

При участии одной немецкой фирмы по оснащению автомобильной промышленности, нами была произведена поставка водогрейных котлов на автомобилестроительные компании Audi…

Водогрейные котлы большой мощности

Для расширения системы отопления в котельной аэропорта, установлены водогрейные котлы большой мощности фирмы BBS GmbH из г. Фрайберга на…

Установка для генерации чистого пара

Для пастеризации продуктов питания, для нашего партнёра фирмы «SteamLab GmbH» г. Гамбург, нами была изготовлена установка для генерации чистого…

Топка сжигания в кипящем слое и реактор пиролиза

Топка сжигания в кипящем слое и реактор пиролиза являются основными компонентами ТЕЦ, которые установленны на территории фирмы «Bauer Holzenergie…

Паровой котел для рыболовного судна

Благодаря совместному проекту с фирмой «Gietech GmbH» г.Вайхе (Германия) российское рыболовное судно «Максим Старостин» было оснащенно изготовленным нами паровым…

Классификация [ править | править код ]

  • Энергетические паровые котлы — предназначены для производства пара, использующегося в паровых турбинах.
  • Промышленные паровые котлы — вырабатывают пар для технологических нужд, так называемые «промышленные парогенераторы».
  • Паровые котлы-утилизаторы — используют для получения пара вторичные энергетические ресурсы теплоту горячих газов, образующихся в технологическом цикле. Энергетические котлы-утилизаторы в составе ПГУ используют теплоту уходящих газов ГТУ.

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы могут быть подразделены на две группы:

Водотрубные котлы по принципу движения воды и пароводяной смеси подразделяются на:

  • барабанные (с естественнойru en и принудительной циркуляцией: за один проход по испарительным поверхностям испаряется лишь часть воды, остальная возвращается в барабан и проходит поверхности многократно)
  • прямоточные (среда между входом и выходом котла движется последовательно, не возвращаясь)

В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные котлы Шухова. В газотрубных, наоборот, внутри труб движутся дымовые газы, а теплоноситель омывает трубы снаружи.

Обозначения

Согласно ГОСТ 3619-89, стационарные паровые котлы имеют следующую структуру обозначения:

Параметры котла по возможности подбираются по стандартному ряду. После обозначения по ГОСТ может писаться в скобках заводская марка, например, Е-75-3,9-440БТ (БКЗ-75-39ФБ).
