Воздушное отопление в частном доме – принцип работы воздушной системы обогрева

Актуальные разновидности воздушной системы отопления

Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.

Системы с естественной циркуляцией

Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.

Системы с принудительной циркуляцией

Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.

Различия по месту размещения воздуховодов

Здесь также различаются две группы конструкций:

  1. Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
  2. Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.

Типы систем по способу теплообмена

Специалисты различают три вида конструкций:

Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.

Разновидности систем отопления

Существует два вида воздушной системы отопления частного дома:

  1. гравитационная система
  2. с принудительной вентиляцией.

Гравитационная (естественная) система отопления обеспечивает естественную циркуляцию воздушных масс, возникающую из-за разности давлений воздушных потоков при разных температурах в помещении.

В просторечии такая организация отопления еще называется «физика».

Движение воздушных масс в отапливаемом помещении происходит по принципу вытеснения выходящим под потолок по воздуховодам теплым воздухом более холодного воздушного объема вниз, по направлению к воздухозаборнику.

Гравитационная система отопления не зависит от электричества в здании, что выдвигает ее на первое место.

Но она имеет и недостатки – любой сквозняк в помещении (открытые окна, двери) мгновенно нарушает правильную циркуляцию воздушных масс, и вследствие этого верхняя часть комнаты нагревается сильнее, а нижняя часть – переохлаждается.

Система принудительной вентиляции оснащена электрическим вентилятором, или механическим вентилятором с электроприводом, который, принудительно создавая разницу в воздушном давлении, распределяет воздух при помощи воздуховодов по всем подключенным помещениям.

Вентилятор, который находится внизу камеры сгорания, откачивает из помещений отработанный воздух и, очистив его от пыли, неприятных запахов, микробов и обогатив кислородом, транспортирует в нагретый теплообменник.

Горячий воздух температурой 40-65°С по воздуховодам транспортируется в помещения. Через специальные решетки или по обратному воздуховоду охлажденный воздух опять поступает в теплогенератор.

Воздушная пыль задерживается и собирается специальными фильтрами, которые выполняют разные функции.

Воздушная отопительная система может дополнительно оборудоваться центральным увлажнителем, который регулирует коэффициент влажности в помещениях.

Монтаж системы

Установка воздушного отопления в своем доме самостоятельно — вопрос не очень сложный.

Воздухонагреватель можно устанавливать в любом удобном для вас месте, тепло от него по помещениям будет разводиться при помощи потолочной системы вентиляции.

Через смонтированные воздуховоды теплоноситель транспортируется к решеткам, которые монтируются во всех подключаемых к системе отопления помещениях.

Выходы рукавов воздуховода следует монтировать или непосредственно у пола, или в самом полу, а решетки воздуховодов необходимо (если возможно) не монтировать в тех местах, в которых постоянно есть скопление людей.

Любая современная воздушная система оснащается автоматическим контролем работы, с помощью которого можно регулировать температуру в помещениях, влажность воздуха, скорость воздушных потоков, и т.д.

Эффективная работа системы обеспечивается также качественно установленной и отрегулированной системой вентиляции, так как только за счет вентиляции свежий воздух попадает в помещения вместо отработанного, а это около 20% всего объема.

В летнее время воздухонагреватель необходимо отключать, и вентиляционная система будет снабжать помещения только свежим наружным воздухом.

Таким образом, охлаждение воздушных масс, кондиционирование воздуха и вентиляция помещений – это еще одна функциональная возможность воздушной отопительной системы, чего нельзя добиться с использованием других систем отопления.

В воздушной системе отопления не присутствует промежуточный теплоноситель, поэтому такое отопление более экономично, чем другие способы.

Еще одно достоинство воздушной системы — отсутствие трубной разводки и радиаторов, а значит, и отсутствие проблем с их эксплуатацией.

Вывод из всего вышесказанного один — воздушное отопление дома является надежным и выгодным автоматизированным процессом, который к тому же имеет много всевозможного дополнительного функционала. опубликовано econet.ru

Присоединяйтесь к нам в Facebook , , Одноклассниках

Строение и принцип работы системы

Для полноценной работы современной воздушной системы отопления необходимо использование теплогенератора. В теплообменник нагнетается воздух. Оптимальная температура нагрева 50-60 градусов. Далее по воздуховоду горячий воздух перемещается в помещение, где равномерно распределяется, нагревая комнату. Далее через специальные отверстия (решетки, вмонтированные в пол, или стены) остывший воздух вновь возвращается к теплогенератору. Нередко для подачи остывшего воздуха используются воздуховоды обрата.

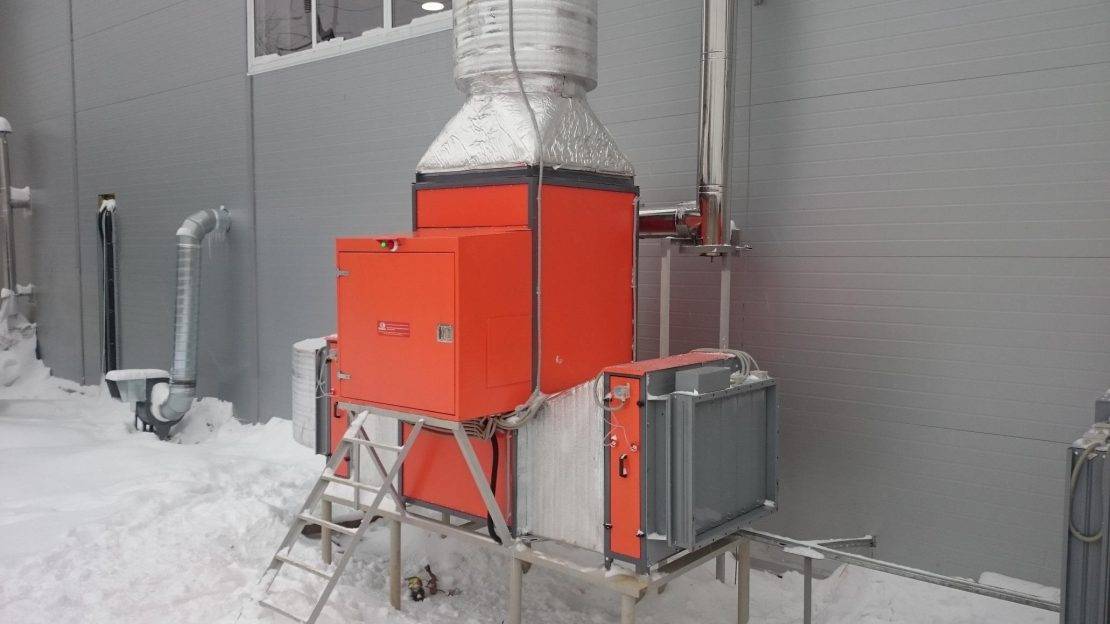

Принцип работы теплогенератора

При рассмотрении схемы становится понятно, что основными элементами теплогенератора выступают вентилятор, обеспечивающий перемещение воздуха, и теплообменник. Сегодня существует много видов воздушных отопительных систем. Одним из отличий можно выделить метод нагрева воздуха. Это возможно несколькими способами, которые показывает такая классификация систем воздушного отопления:

  • посредством применения теплового насоса;
  • использование газовой горелки. При этом допустимо как подключение к основной газовой магистрали, так и использование газового баллона.
  • горячей водой из централизованной системы;
  • использованием дизельной горелки, или воздушное отопление на отработанном масле.

Следует учитывать, что если воздуховод имеет достаточно большую протяженность (в больших помещениях), то это может вызвать некоторую теплопотерю. Чтоб ее избежать, можно внедрить в систему несколько вспомогательных теплогенераторов

Важно помнить, оптимальная длина воздуховода (при которой уровень теплопотери минимален) составляет 30 м, а продолжительность ответвлений воздуховода не должна превышать 15 м

Группа воздуховодов системы воздушного отопления

Для получения максимального эффекта от эксплуатации системы рациональным является решение дополнить ее блоком кондиционирования. Таким образом, в прохладное время года с ее помощью вы будете совершать обогрев дома, а в жаркое – производить некоторое охлаждение. Это позволит круглый год поддерживать в доме наиболее комфортную температуру. Кроме того, вы сможете дополнить воздушное отопление на твердом топливе такими полезными устройствами, как, допустим, увлажнитель или стерилизатор воздуха.

Вентиляция системы может быть двух типов:

  • естественная. Горячий воздух в системе просто поднимается вверх и произвольно перемещается по воздуховоду, нагревая его. Весомые минусы воздушного отопления в таком случае – то, что в случае попадания холодного воздуха в помещение (через окна, двери) он оседает в нижней части комнаты, создавая существенный дискомфорт. А в это время горячий воздух согревает потолок.
  • принудительная. Более эффективная модель работы системы, поскольку циркуляция воздуха значительно ускоряется посредством применения мощных вентиляторов. Система работает прекрасно, но шум вентилятора, доносящийся из воздуховода, может создавать определенный дискомфорт.

Естественная и принудительная системы вентиляции частного дома

Пуско-наладочные работы

После завершения монтажных работ наступает самый сложный в самостоятельном исполнении этап – пуско-наладочные работы системы. Имеется в виду необходимость отрегулировать попадающие в помещение объемы воздуха.

Чтобы это вычислить необходимо узнать скорости потоков воздуха (в идеале она должна соответствовать расчетной). Скорость мы измеряем с помощью анемометра. Зная скорость мы легко можем найти и расход воздуха (напоминаем формулу: Q=V•S, то есть перемножив скорость на площадь поперечного сечения мы получим расход).

Этапы наладочных работ

Рассмотрим наладку поэтапно:

  1. При помощи анемометра измеряется скорость в подающем воздуховоде и находится среднее значение
  2. Среди помещений выбираются помещения с максимальной скоростью
  3. При помощи заслонок регулируем в этих помещениях скорость потока, чтоб она стала равна рассчитанному среднему значению, или отличатся от него не больше чем на 3%

Не смотря на простоту описания процесса регулировки, он не так-то прост и занимает в среднем от 2 до 6 часов.

Рекомендации по монтажу агрегатов воздушного отопления

Если агрегат по мощности и производительности подобран правильно, то вторым важным моментом для эффективной и безопасной работы системы отопления является качественный монтаж всех элементов, входящих в ее структуру.

В первую очередь, нужно отметить, что монтажные работы по установке котлов и печей, работающих на природном или сжиженном газе, а также электрических приборов, должен производить исключительно специалист, имеющий соответствующий допуск. Поэтому, если нет понятия о технике безопасности проведения работ, а также соответствующего опыта в этом деле, необходимо перепоручить  проведение этого процесса профессионалам.

Однако, получить информацию о некоторых нюансах установки системы отопления, не помещает, хотя бы для ведения контроля за работой мастеров:

Если выбрана система, которая будет работать от электричества, то любой из агрегатов этого вида имеет мощность не менее семи киловатт, а такие приборы подключаются к сети не менее, чем в 380 В. Для подключения подобных аппаратов заведение в дом трехфазной линии, а работу должен выполнять квалифицированный электрик с допуском работы с таким напряжением. Газовое оборудование устанавливается только специалистами

Поэтому разводку каналов, по которым нагретый воздух будет расходиться по комнатам, можно произвести самостоятельно до подключения котла или даже после его установки, но только когда он будет находиться в выключенном состоянии

Важно проверить, стоит ли на вентиляторе, нагнетающим воздух из помещения или улицы, защитная решетка. Если она отсутствует, то ее необходимо приобрести отдельно и установить на входном отверстии

Если воздух будет забираться с улицы, а вентилятор не будет защищен от попадания в него крупных предметов, таких, как щепка или ветка (а это – вполне возможно), то может быть поврежден не только сама крыльчатка, но даже блоки отопительного агрегата. Получится, что, сэкономив на малом, придется выложить более крупную сумму на ремонт или покупку нового отопительного прибора. Как правило, защитная решетка входит в комплект поставки оборудования, но проконтролировать – все же не мешает.

Разводку каналов для воздуха обязательно «одевают» в слой термоизоляции – это предотвратит ненужные потери энергии, да и работать система станет потише.

  • Для разводки теплопроводных каналов, необходимо использовать только трубы, изготовленные из оцинкованной стали, которые одеваются в слой утеплительного материала. Утеплитель поможет сохранить температуру воздуха в трубах, близкую к первоначальной, более длительное время, а значит, будет сэкономлено топливо.
  • Нельзя выбирать для обустройства воздухопроводных каналов полимерные трубы, так как они не выдержат высоких температур. Кроме того, на их поверхности, вследствие наведения статического электричества, может накапливаться пыль.
  • Если устанавливается водяная система воздушного отопления, то для транспортировки горячей воды к тепловентиляторам выбираются трубы, способные выдержать максимальные температуры теплоносителя, до которых его может нагреть выбранный котел отопления.  Для такой системы подойдут полипропиленовые трубы для обычного водяного отопления, естественно, соответствующего качества и с маркировкой годности для высоких температур.

https://youtube.com/watch?v=irCKSdqxAmI

При установке прибором на выбранные места в обязательном порядке учитываются рекомендации производителей по монтажу изделий

Установка тепловентиляторов, работающих в системе водяного воздушного отопления от котла, должна осуществляться на расстоянии не менее 300 мм от стены. Это связано с тем, что между стеной и прибором, в задней части корпуса которого установлен вентилятор, нагнетающий воздух, должно быть свободное воздушное пространство, иначе может случиться перегрев электропривода.

Теперь, разобравшись с тем, какие типы агрегатов для воздушного отопления существуют и как они работают, будет проще определиться с выбором, как самой системы, так и приборов для ее сборки. Критерии оценки в статье перечислены, и к ним можно только добавить вопрос цены и собственной финансовой состоятельности – как мы видели, стоит подобное оборудование весьма немало.

Цены на популярные водяные тепловентиляторы

И в завершение публикации – традиционный видеосюжет, посвященный достоинствам системы воздушного отопления «Антарес Комфорт».

Аргументы в пользу выбора воздушной системы

Отопление воздухом имеет широкий ряд достоинств и некоторые недостатки. Плюсы:

  1. Высокий КПД. Производительность схемы при нагревании воздухом достигает 94%.
  2. Запуск оборудования в работу в любое время года. Можно не бояться за размораживание трубопроводов, прорыв – там нечему замерзать, поэтому при отключении магистрали и последующем включении в зиму не будет аварий.
  3. Сниженная эксплуатационная стоимость. Нет необходимости покупать дорогое оборудование, запорную арматуру и прочее.
  4. Можно соединить систему прогрева и охлаждения, обеспечивая комфортный температурный режим в течение всего года.
  5. Пониженная инерционность схемы, которая гарантирует быстрый прогрев комнат.
  6. Можно устанавливать любое дополнительное оборудование для поддержания комфортного микроклимата – увлажнители, ионизаторы, стерилизаторы.
  7. Универсальность. Система применяется для помещений любой площади, строений разной этажности.
  8. Равномерность прогрева. Не будет локальных зон с сильным нагревом.

Недостатки воздушного отопления:

  • энергозависимость – отключат электричество, перестанет работать вентилятор, воздух не пойдет по трубопроводам;
  • необходимость регулярного наблюдения, обслуживания схемы;
  • монтаж конструкции выполняется на этапе строительства, система не меняется и не может модернизироваться в процессе всего срока эксплуатации.

Как составить проект отопления

Если вы решились на монтаж системы ВО, стоит разобраться и разработать детальный проект. Основные моменты, от которых стоит отталкиваться при планировании:

  • скорость обогрева (подачи теплого воздуха) и площадь помещения;
  • мощность теплогенератора, которую рассчитывают, основываясь на особенностях дома и возможных потерях тепла (состояние дверей, окон, стен);
  • размеры воздуховодов и последующее значение потерь воздушного напора.

Обратите внимание, для оптимальной работы системы все расчеты производят компетентные специалисты. Из-за просчетов и попыток самостоятельно «прикинуть» работу системы возможна интенсивная потеря тепла, сильный шум и вибрация при функционировании.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

  • площадь помещения;
  • наличие теплопотерь (пол, потолки, стены, окна);
  • мощность теплогенератора, который необходим для прогрева пространства;
  • скорость подачи теплого воздуха;
  • диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

  • воздуховод нужной длины и диаметра;
  • теплогенератор;
  • решетки декоративные, которые крепятся на концах воздуховода;
  • фильтра воздушные;
  • вентиляторы;
  • крепежные элементы;
  • инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

  1. Монтаж теплогенератора в отдельном помещении.
  2. Прорезают отверстия для воздуховодов в стенах.
  3. Соединяют все элементы, согласно выбранному проекту.
  4. Располагают вентилятор под теплогенератором.
  5. Крепят декоративные элементы.
  6. Проводят диагностика всех соединений и запускается оборудование.

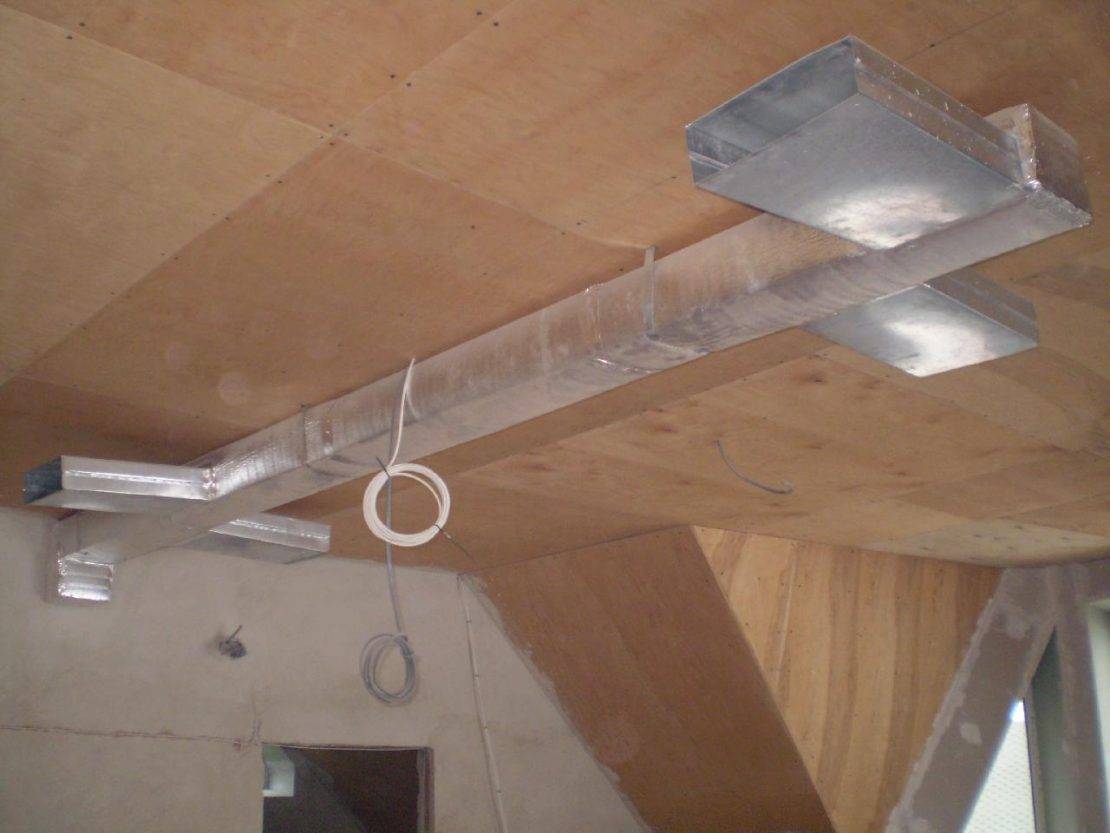

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

  • теплоизолирующий корпус;
  • абсорбирующий экран черного цвета;
  • радиатор;
  • стекло или поликарбонат;
  • вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

  1. ДСП, фанера или бруски для внешнего корпуса.
  2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
  3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
  4. Крышка делается из стекла или поликарбоната.
  5. Для теплоизоляции, корпус обклеивается пенополистиролом.
  6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

  • устанавливают печь длительного горения;
  • проектируют расположение воздуховодов;
  • их крепят к печке и монтируют по дому;
  • внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
  • проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

  • спроектировать расположение воздуховодов;
  • присоединить их к булерьяну;
  • скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Виды воздушного отопления

По типу теплогенератора существует:

  • газовое;
  • на твёрдом топливе;
  • работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

  1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
  2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Основные элементы отопительной системы

Конструкция состоит из основных и вспомогательных узлов, деталей. Чтобы самодельное воздушное отопление работало бесперебойно, следует подробно рассмотреть всю линейку элементов.

Подогревающие воздух устройства

Задача приборов – подогрев воздуха. Использоваться могут все возможные источники тепла, в зависимости от типа которых воздушные потоки пропускаются через теплообменники с горячим паром или прогреваются внутри прибора.

Чаще всего теплогенераторами являются 4 вида конструкций:

  1. Прибор прямого нагрева. Это котлы сгорания любого топлива – угольные, газовые. Как вариант – воздушное газовое отопление, где потоки прогреваются за счет сгорания газа, то есть применения газового котла.
  2. Прибор косвенного нагрева. Это агрегат с теплообменником, где перемещается нагретая жидкость, разогреваемая любым способом. Может использоваться вариант подключения теплоносителя из центральной тепломагистрали.
  3. Электрооборудование прямого нагрева. Чаще всего выглядит как электрический тепловой вентилятор, подключенный к трубам воздуховодов.
  4. Комбинированная схема. В этой системе интегрируются несколько типов оборудования, например, циркуляция жидкого теплоносителя и подключение электрического тепловентилятора.

Каналы для перемещения воздушных масс

Сеть воздуховодов обустраивается в виде круговой конструкции, так как однотрубные схемы имеют ограниченный функционал. Чертеж двухтрубной круговой схемы выглядит как два жестких магистральных ствола из оцинкованного металла, один из которых подающий, второй – обратный. К стволам подсоединяется сеть гибких воздуховодов меньшего сечения. Подключение через переходники с обязательной герметизацией алюминиевым скотчем и утеплением фольгированными изоляционными материалами толщиной 3-10 мм. Для разводящих каналов применяется материал толщиной до 30 мм.

В одноэтажных строениях воздух направляется только вверх, поэтому допускается монтаж воздуховодов на уровне пола, в многоэтажных объектах проводка прокладывается в межэтажных перекрытиях, встраивается под потолок первого этажа. Таким образом на первом этаже подача осуществляется с потолка, а на втором и последующих этажах выходы системы воздуховодов монтируются в нижнюю часть стеновых панелей, по полу.

Размещение обратки должно выбираться по типу подачи потоков. Например, на первом этаже воздухозаборники оборудуются на уровне пола, а на втором – на уровне потолка для сбора перегретых масс, транспортировки их к нагревателю.

Вентиляторы для обеспечения циркуляции воздуха

Для принудительного перемещения нагретого носителя используются вентиляторы канального типа. Монтаж оборудования производится на трубопроводы подачи и обратного перемещения, также они являются элементами воздухонагревателя.

Выбор осуществляется с учетом следующих нюансов:

  • работа в разных режимах;
  • сниженный уровень шума;
  • стойкость к перепадам температуры, напряжения;
  • наличие системы плавного пуска;
  • плавная регулировка изменения скорости работы оборудования.

Чтобы воздушное отопление вентиляцией работало безупречно, требуется тщательно подбирать агрегаты для поддержания необходимой напорной производительности всей схемы.

Распределение потоков: решетки и диффузоры

Воздуховоды подсоединяются к решеткам или диффузорам, которые нужны для разделения воздушных потоков, необходимых для прогрева или вентиляции, кондиционирования комнат. В продаже есть стеновые, потолочные, напольные приборы с подвижными регулируемыми или стационарными жалюзи.

Внутриканальные заслонки и клапаны

Это детали, применяемые для настройки пропускной способности конструкции. Подающие трубопроводы оснащаются дроссельными заслонками, необходимыми для регулировки напора потока, поступающего в разные помещения и фиксации объема поступающего воздуха. А клапана нужны для разных участков системы и различаются по своему типу, например, приточные клапаны регулируют потоки поступающего с улицы воздуха для поддержания чистоты объема носителя в системе.

Особенности проектирования камина с кожухом

Какой бы конфигурации, мощности и размера вы не собирались реализовать камин, обязательным условием конвекционного теплообмена является установка вентиляторов. При стандартном обогреве камином дома, циркуляция воздуха будет осуществляться только за счет разности температуры (плотности воздуха).

Алгоритм движения воздуха в кожухе

Естественно, эффективность такой конвекции крайне низкая. При создании искусственной конвекции, интенсивность камина будет создаваться направлением потоками воздуха.

Большое значение также имеет место установки вентиляторов. Главной особенностью такой конструкции является расположение таким образом, чтобы они подавали холодный воздух снизу, а не изнутри. Иначе может получиться обратный процесс.

Не следует забывать и про порог шума в помещении. При обустройстве камина, его необходимо минимизировать, иначе, несмотря на тепло, источаемое нагревательным прибором, в комнате будет находиться крайне неуютно.

Приняв решение об обустройстве камина с воздушным отоплением на даче, сразу хочется предупредить, что мероприятие это не простое. Если вы являетесь абсолютным новичком в этом деле, то схему расположения вентилятором и труб лучше заказать у специалиста.

Элементы системы

Принцип создания такой конструкции следующий: холодный воздух забирается снизу вентиляторами и идет к топке, где нагревается до необходимой температуры. Затем он поступает в простенки и уже по специальным каналам проходит в облицовочный кожух дымовой трубы.

Движение воздуха в кожухе

Металлическая дымовая труба тоже, в свою очередь, выделяет тепло, повышая эффективность камина. Здесь происходит максимальная циркуляция горячего воздуха, который, под действием вентилятора, направляется в помещение.

Видео. Как правильно вести расчет воздушного отопления

Для конструкции этой системы отопления подойдет закрытая топка, которая максимально аккумулирует и сохраняет тепло. Подобная система отопления позволяет достичь максимального КПД в 80-85%.

Для того чтобы добиться максимальной эффективности конструкции, нужно свести к минимуму сеть труб, каналов и количество их изгибов. Если же длина трубы не превышает 3 метров и при этом не имеет множество изгибов, то может хватить естественной циркуляции. При других параметров, без дополнительных вентиляторов не обойтись.

Воздушные каналы лучше выполнять из стали или алюминия.

Схема нагрева воздуха в камине

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
