Для чего нужна и как составляется аксонометрическая схема вентиляции

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

• суточный режим их применения;
• годичный цикл использования;
• поступление тепла;
• скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Что включает в себя схема сточной системы

На этапе проектирования специалист обязан принимать во внимание большое количество нюансов. Чертёж должен включать в себя не только места нахождения узлов канализации, многих деталей, но и большое количество не менее важных сведений для монтажников

Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект

Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв

Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект. Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв.

Проект будущей канализации обязательно должен включать:

• план разводки труб, то есть системы поступления и отведения сточной воды;
• сведения о таблице колодцев;
• спецификацию проекта.

Помимо указанных сведений, на чертеже должно быть прорисовано много иной информации, которая принесёт пользу при оснащении канализационной системы в квартире или доме.

Проект канализации

Исключительно грамотный подход к составлению проектной документации позволит быть уверенным в том, что канализация будет исправно работать и не причинит неудобств жильцам, которые въедут в проектируемое здание. Воплотить поставленную задачу не имея навыков и опыта в сфере составления проектов крайне сложно. Поэтому заказать чертёж лучше у специалистов.

Сведения об элементах

Сведения об элементах, которыми обозначаются детали канализационной системы, должны обязательно вноситься в проектную документацию в виде цифр и букв. Такая информация считается общей для любых стандартных инженерных проектов.

На чертежах водопровод всегда обозначается «В0». При этом, труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку «В1». Когда проект подразумевает наличие противопожарного водопровода, то на бумаге такая система обозначается индексом «В2». При возведении здания промышленного назначения индекс водопроводных труб на чертеже выглядит как «В4». Говоря иными словами, все элементы системы, относящиеся к водоснабжению, получают отметку «В».

Элементы разметки водопровода и канализации

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Это даст очень наглядные чертежи, как и где нужно монтировать сантехническую проводку. Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию. В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

Гидравлический расчет холодного водопровода

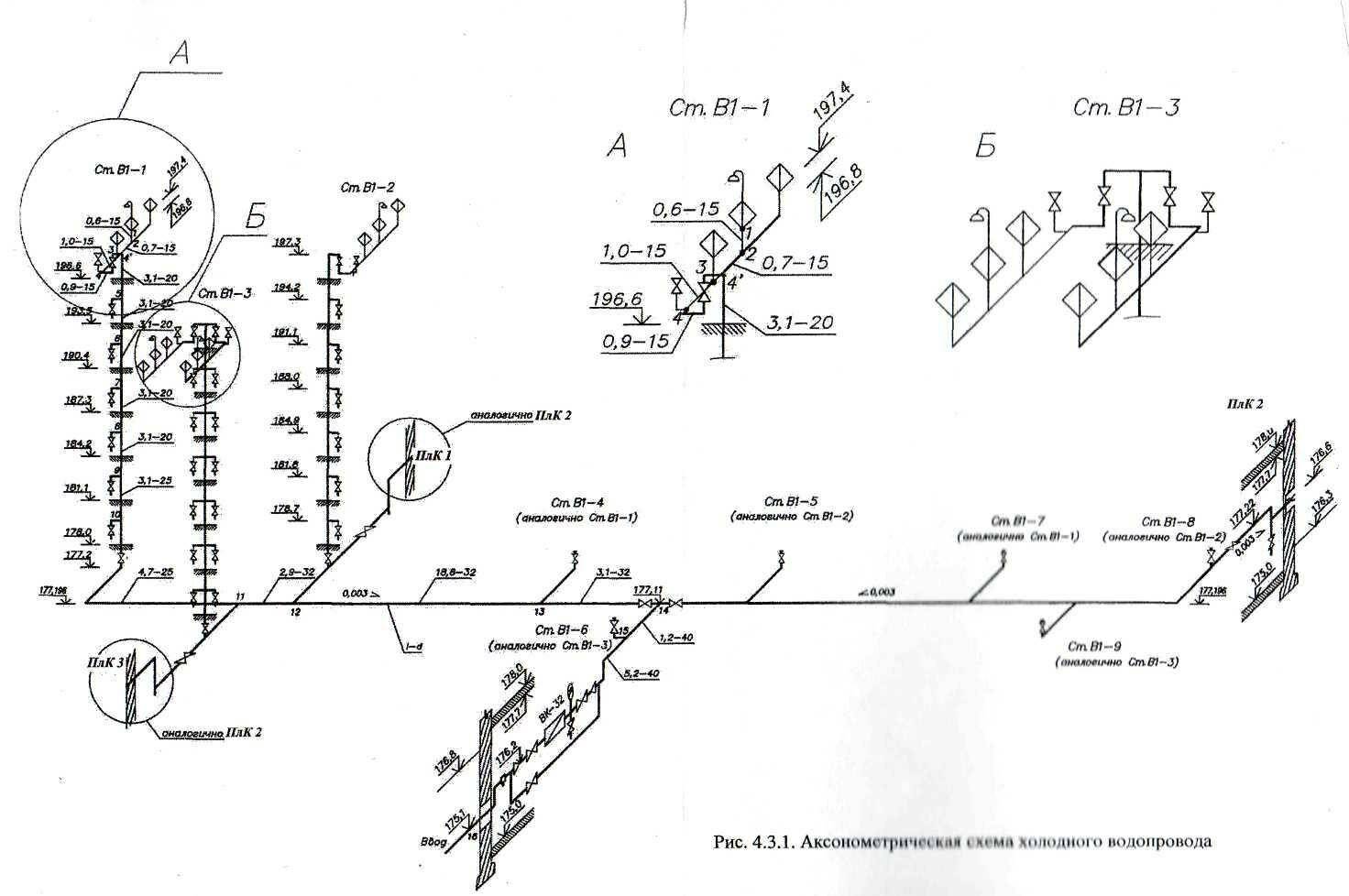

Гидравлический расчет сети холодного водопровода начинают после конструктивного решения всей схемы системы холодного во­доснабжения, вычерчивания аксонометрической расчетной схемы подающих трубопроводов всего расчетного здания и квартала.

Цель гидравлического расчета внутреннего холодного водопро­вода заключается в определении расчетных расходов, диаметров труб и потерь давления на расчетных участках и во всей системе та­ким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании с необходимым давлением.

Гидравлический расчет осуществляется в следующей последова­тельности:

Выбирается диктующая точка с учетом удаленности и высоты расположения водоразборной арматуры, а также величины свобод­ного напора

Сеть разбивается на расчетные участки.Расчетнымназывается участок, расход воды на котором

постоянный: участки трубопрово­да между точками присоединения подводок водоразборной арматуры

к поквартирной разводке, квартирных разводок к стоякам, стояков к: магистрали. Разбивка на расчётные участки осуществляется против хода движения воды, начиная от диктующей точки.

Определяется количество приборов, обслуживаемых расчетным участком. При этом поливочные краны в расчет не включаются.

На каждом участке определяется расчетный расход воды, л/с:

,(4.4.1)

где

–

определяется в соответствии с п.3.2 .

а – величина, определяемая в зависимости от общего числа при­боров N на расчетном участке и вероятности их действия Рс.Ее зна­чение определяется по табл. 2 прил. 4 .

Вероятность действия приборов Рcдля различных участков сети определяется сразу для всего здания в целом (т.к. отношение UN = const).

(4.4.2)

гдеU –число жителей в доме;

N –количество всех водоразборных приборов;

(4.4.3)

о

Подбираются диаметры труб из табл. для гидравлического расчета водопроводных труб по расчетным расходам и допустимым скоростям. Следует иметь в виду, что скорость движения воды в трубопроводах внутренних водопроводных сетей не должна пре­вышать 3 м/с. При подборе внутренних диаметров трубопроводов холодного водоснабжения следует ориентироваться на экономич­ные скорости движения воды, которые для труб d 40 мм – в пределах 0,9…1,2 м/с.

Потери напора, м, на участках трубопроводов систем холодного водоснабжения следует определять по формуле:

h = i—l-(l + k_l),(4.4.4)

гдеi–удельные потери напора на трение, мм/м;

/– длина расчетного участка, м;

k– коэффициент, учитывающий потери напора в местных со­противлениях. В сетях хозяйственно-питьевых водопроводов жи­лых зданий принимается k_t=0,3.

По основному пути от диктующей точки до городского водопро­вода подсчитывают сумму потерь напора.

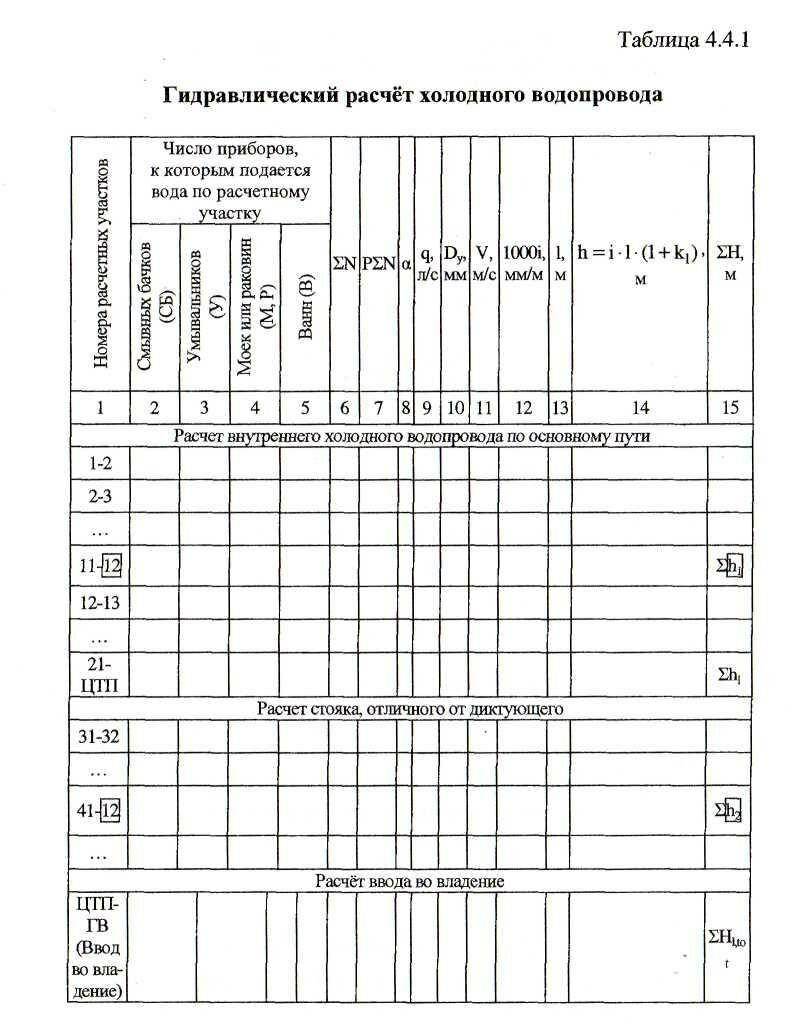

Гидравлический расчет удобно выполнять в табличной форме.

При наличии на аксонометрической схеме разных по нагрузке (числу приборов) стояков, может возникнуть сомнение в правиль­ности выбора диктующей точки. Поэтому для точного нахождения диктующей точки надо найти точку схода (см. табл. 4.4.1.) разных стояков (обычно на магистрали) и относительно нее найти сумму потерь давления на одном и другом ответвлениях с учетом разности геометрической высоты установки разных приборов (если за дик­тующие точки приняты разные приборы) и требуемых напоров, не­обходимых для их нормальной работы. Большие потери определяют диктующий стояк и место расположения диктующей точки. Такой расчет также необходим для составления спецификации материалов и оборудования для всего дома, так как необходимо определить диаметры всех стояков и участков магистрали. В этом случае таб­лица примет вид:

();

Сравниваются значения

Примечание:

Следует помнить, что участок от ЦТП до городского водопровода (ввод во владение) следует рассчитывать при

и.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

Объект	Обозначение
Стояк отопления	Ст
Главный стояк отопления (вертикальная часть розлива)	Гст
Компенсатор	К
Горизонтальная ветка (лежневка)	ГВ
Прибор для измерения температуры (термометр)	Т
Прибор для измерения давления (манометр)	Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

• Трубопроводы следует обозначать по ГОСТ 21.206 — 93.
• Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 — 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

• Отметки высоты указываются на выносных линиях или контурах элементов.
• Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

1. Трубопроводы с указанием диаметров.
2. Теплоизоляция участков трубопроводов. Она изображается графически.
3. Уровни осей всех трубопроводов относительно нулевой отметки.
4. Уклоны розливов (разумеется, там, где они необходимы — в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

1. При наличии разрывов в горизонтальных участках розливов — размеры участков.
2. Опоры, компенсаторы и подвесы.

Важный момент: в этом случае изображение снабжается полкой-выносом, над которой указывается тип элемента. Под полкой должен быть указан соответствующий элементу документ.

1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
2. Стояки и лежневки (горизонтальные участки) с обозначениями.
3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

• Количество секций секционного радиатора.
• Количество секций (труб) регистра и его длина.
• Количество и длина ребристых труб.
• Для прочих отопительных приборов — их тип.

1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
3. Сами приборы для измерения параметров системы и учета тепла.

Любопытно: ГОСТ позволяет для многоэтажных домов составлять детальную схему лишь для подземной части здания. В этом случае отдельно выполняется схема разводки стояков и, при необходимости, схема разводки по чердаку. Инструкция связана с чрезмерной сложностью аксонометрической проекции всех коммуникаций в, скажем, 16-этажном здании.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

1. Отопительное оборудование (котлы, радиаторы и т.д.).
2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
3. Прочие элементы отопительных систем (грязевики, сбросы).
4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

Любопытно: как правило, в реальных условиях сами термометры и манометры в закладные конструкции не устанавливаются. Цена приборов достаточно велика; в условиях не закрывающихся надежно подвалов многоквартирных домов куда разумнее демонтировать их после проведенных измерений.

На фото — реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

1. Трубопроводы (розливы, стояки, подводки).
2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило — по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Технология проектирования

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

• санитарные требования
• строительно-архитектурные требования
• противопожарные требования
• эксплуатационные требования
• надежность оборудования
• экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

увеличить +

Схема внутренней канализации частного дома

Построение внутренней сети канализации в частном доме определяется размерами помещений, а также взаимным расположением всех сантехнических приборов. К канализации необходимо в обязательном порядке подключать все объекты, в которые сливается сточная вода в доме. Это могут быть мойки, унитазы, ванна и так далее.

Схема внутренней канализации частного дома

Все элементы системы посредством полипропиленовых труб подключаются к общему стояку канализации. Схема стояка канализации

достаточно проста. Он должен быть расположен строго вертикально. При этом допускается использование нескольких стояков. Это нужно делать только в том случае, если помещение достаточно большое и расстояние между сантехническими приборами велико.

Весь трубопровод соединяется посредством фитингов. Однако можно пойти и другим путём, то есть применить соединение в раструб. Некоторые используют другие распространённые методы соединения полипропиленовых труб. Они отлично свариваются и клеятся.

Сборка канализации

Сборка канализации

Если используется скрытая система прокладки канализации в частном доме, то придётся предусмотреть смотровые окна. Это делается для того, чтобы без особого труда можно было контролировать состояние труб. Те трубы, которые располагаются внизу фундамента, нужно подсоединять к наружному трубопроводу. Для этого в фундаменте нужно пробить отверстие, диаметр которого будут немного больше диаметра трубы.

Итак, основными частями внутренней канализации частного дома являются:

• дефлектор, устанавливаемый на конце вентиляционной трубы;
• общий стояк канализации, который служит для отвода сточных вод от всех сантехнических устройств, которые расположены в доме;
• канализационные горизонтали, устанавливаемые под определенным уклоном;
• раструбные или фитинговые соединения (можно в совокупности);
• непосредственно трубы канализации, которые подсоединяются ко всем сантехническим приборам и устройствам, расположенным в доме.

Аксонометрическая схема канализации

Аксонометрическая схема канализации служит для наглядного изображения всех её составных частей. Она в полной мере описывает все составляющие, которые входят в конструкцию. Сегодня очень важным становится составление именно аксонометрической схемы. Она делается в соответствии со всеми нормативами и документами. На ней все элементы изображаются схематически. Безусловно, разобраться в подобного рода приложении сможет не каждый, но для опытного сантехнического работника это не представляет абсолютно никаких сложностей. В соответствии с ней производится последующий монтаж всей системы канализации.

Особенности проектирования эскиза

Аксонометрия разрабатывается для объектов с большим количеством элементов трубопровода и диаметром прохода от 50 мм. К эскизам предъявляется меньше требований, чем к чертежам

Основное внимание на проекции отводится прорисовке приборов. При наложении элементов друг на друга выполняется вынос изображения

Разрыв сети и смещение обозначается пунктирной линией. Процедура необходима для нормального прочтения всех деталей. При необходимости дополнительной детализации отдельные узлы чертятся в большем масштабе, например 1:50.

В месте ввода магистрали в здание проставляется относительная и абсолютная отметка земли. Она располагается ниже нулевой точки отсчета – пола первого этажа. Числовой показатель записывается со знаком минус. Если предусмотрена установка напорных баков и насосов, то указываются их относительные отметки. В местах прохода полимерных труб через плиты перекрытия устанавливаются гильзы. На схеме отмечаются такие участки.

Полная аксонометрическая схема служит основанием для выполнения гидравлического расчета системы. По ней определяются участки магистрали с постоянным расходом воды. Узловыми точками считаются участки ответвления трубопроводов от стояков. К схеме составляются таблицы (спецификации) по материалам и оборудованию.

Источник

Принцип проветривания

Это разновидность систем микровентиляции, которая предполагает вывод воздуха по кратчайшим путям. Например, это может быть прямой воздухоотвод из кухни или санузла. При этом в отличие от окон или других точек естественной циркуляции, современный принцип проветривания предполагает возможность регулирования потоков. Данные манипуляции могут осуществляться как вручную, так и посредством автоматики. Второй вариант оказывается более предпочтительным, так как способствует формированию микроклимата, близкого к естественному. Например, в квартире циркуляция воздуха по принципу автоматического проветривания может основываться на изменении показателя давления. Система учитывает скорость ветра, направляя в помещение оптимальный поток воздуха. Благодаря этому исключается переохлаждение и в целом устанавливается комфортный температурно-влажностный баланс.

Гидравлический расчет холодного водопровода

Гидравлический расчет сети холодного водопровода начинают после конструктивного решения всей схемы системы холодного во­доснабжения, вычерчивания аксонометрической расчетной схемы подающих трубопроводов всего расчетного здания и квартала.

Цель гидравлического расчета внутреннего холодного водопро­вода заключается в определении расчетных расходов, диаметров труб и потерь давления на расчетных участках и во всей системе та­ким образом, чтобы обеспечить бесперебойное водоснабжение всех потребителей в здании с необходимым давлением.

Гидравлический расчет осуществляется в следующей последова­тельности:

Выбирается диктующая точка с учетом удаленности и высоты расположения водоразборной арматуры, а также величины свобод­ного напора

Сеть разбивается на расчетные участки.Расчетным

называется участок, расход воды на котором

постоянный: участки трубопрово­да между точками присоединения подводок водоразборной арматуры

к поквартирной разводке, квартирных разводок к стоякам, стояков к: магистрали. Разбивка на расчётные участки осуществляется против хода движения воды, начиная от диктующей точки.

Определяется количество приборов, обслуживаемых расчетным участком. При этом поливочные краны в расчет не включаются.

На каждом участке определяется расчетный расход воды, л/с:

, (4.4.1)

где

–

определяется в соответствии с п.3.2 .

а– величина, определяемая в зависимости от общего числа при­боров N на расчетном участке и вероятности их действияРс. Ее зна­чение определяется по табл. 2 прил. 4 .

Вероятность действия приборов Рc

для различных участков сети определяется сразу для всего здания в целом (т.к. отношениеUN = const).

(4.4.2) гдеU– число жителей в доме;

N– количество всех водоразборных приборов;

(4.4.3)

о

Подбираются диаметры труб из табл. для гидравлического расчета водопроводных труб по расчетным расходам и допустимым скоростям. Следует иметь в виду, что скорость движения воды в трубопроводах внутренних водопроводных сетей не должна пре­вышать 3 м/с. При подборе внутренних диаметров трубопроводов холодного водоснабжения следует ориентироваться на экономич­ные скорости движения воды, которые для труб d 40 мм –

в пределах 0,9…1,2 м/с.

Потери напора, м, на участках трубопроводов систем холодного водоснабжения следует определять по формуле:

h=i—l-(l+kl), (4.4.4)

гдеi–

удельные потери напора на трение, мм/м;

/–

длина расчетного участка, м;

k–

коэффициент, учитывающий потери напора в местных со­противлениях. В сетях хозяйственно-питьевых водопроводов жи­лых зданий принимаетсяkt=0,3. По основному пути от диктующей точки до городского водопро­вода подсчитывают сумму потерь напора.

Гидравлический расчет удобно выполнять в табличной форме.

При наличии на аксонометрической схеме разных по нагрузке (числу приборов) стояков, может возникнуть сомнение в правиль­ности выбора диктующей точки. Поэтому для точного нахождения диктующей точки надо найти точку схода (см. табл. 4.4.1.) разных стояков (обычно на магистрали) и относительно нее найти сумму потерь давления на одном и другом ответвлениях с учетом разности геометрической высоты установки разных приборов (если за дик­тующие точки приняты разные приборы) и требуемых напоров, не­обходимых для их нормальной работы. Большие потери определяют диктующий стояк и место расположения диктующей точки. Такой расчет также необходим для составления спецификации материалов и оборудования для всего дома, так как необходимо определить диаметры всех стояков и участков магистрали. В этом случае таб­лица примет вид:

);

Сравниваются значения

Примечание:

Следует помнить, что участок от ЦТП до городского водопровода(ввод во владение) следует рассчитывать при

и

.

Скачать пособие по построению аксонометрических схем

Здесь надо заострить внимание, если на чертеж залазит один прибор на другой, а это случается очень часто, необходимо показать пунктирную линию, тем самым отодвинув сантехнический прибор для лучшей видимости. На схеме аксонометрия должна включать себя показы всех диаметров труб

Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03

На схеме аксонометрия должна включать себя показы всех диаметров труб. Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03.

Все элементы нанесены, теперь стоит позаботиться о нанесении выпусков, здесь тоже ничего сложного, диаметры должны быть больше, чем в стояках, уклон принимается 0,02.

Последним штрихом в черчении аксонометрии является нанесение отметок, тут нужно смотреть глубину промерзания, расположение фундамента, и другие факторы, влияющие на отметки.

Источник

Аксонометрия отопительной системы

Аксонометрия отопления

Схемы чертятся, как для небольших частных домов, так и для крупных производственных или общественных зданий. Правила оформления практически полностью совпадают с вентиляцией. Планы отопления допускается объединять с вентиляцией и кондиционерами, аксонометрия выполняется отдельно. Правила прописаны в ГОСТ 21.602-2003 «Правила выполнения рабочей документации отопления, вентиляции, кондиционирования»:

• Чертежный масштаб 1:50, 1:100, 1:200. Если делается эскиз, то подбирается индивидуально. Отдельные элементы, узлы уменьшаются 1:10, 1:20, 1:50.
• Если длина ветки отопления не позволяет вписать её на лист в данном масштабе, то пунктирной линией ставится разрыв. Края имеют буквенное обозначение.
• Все дополнительные элементы на аксонометрической схеме обозначается уловными знаками. Допускается использование контуров.

Пример аксонометрической схемы

Аксонометрия системы отопления (теплоснабжения) включает в себя:

• Трубопроводы с указанием диаметра, буквенно-цифренной нумерацией.
• Высоту установки трубопроводов. Привязка от уровня пола первого этажа, подвала или фундамента.
• Направление и цифровое значение уклона.
• Размеры горизонтальных участков, только при наличии разрыва.
• Места установки запорной арматуры с маркировкой каждого элемента.
• Точки крепления труб, с указанием типа крепежа и номера документа.
• Вертикальные трубы стояков. Маркируются как горизонтальные.
• Приборы для измерения давления, температуры, счётчики.
• Радиаторы отопления, их количество, тип и места установки.

Это не полный набор требований, предъявляемых к аксонометрическим схемам вентиляции, отопления и кондиционирования. Чтобы не допустить ошибок, правильно рассчитать и получить полноценный проект, требуется высокая квалификация.

В компании «Мега.ру» работают именно такие специалисты. Наша организация работает на территории Москвы и Московской области, так же мы выполняем заказы из ближайших регионов и рассматриваем варианты удалённого сотрудничества. Способы связи с нами вы найдете на странице «Контакты».

Порядок отображения коммуникаций

Разработка проектов внутренней канализации и водопровода осуществляется на единой схеме. Однако на аксонометрическом чертеже водоснабжающие и водоотводящие трубопроводы изображаются по отдельности. Участок, расположенный в горизонтальной проекции, переносится на схему аналогично. Стояки, расположенные в непосредственной близости к группе приборов, отображаются крупными значками, а трубопровод – вертикально.

Детальная аксонометрическая схемаИсточник vmasshtabe.ru

Стояк, который находится на максимальном удалении от ввода в дом, наносится полностью. Другие элементы изображаются частично, с указанием их марки. Вертикальная прорисовка стояка позволяет изобразить особенности установленной на него запорной арматуры.

Отображение частей водопровода, отображённых на проектном чертеже вертикально, наносятся под углом 45°. По утверждённой трассировке подводящая водопроводная ветвь монтируется в 30 см над уровнем пола и прокладывается с наклоном 0,002 в направлении основного стояка. Места его соединения с арматурой водоразборного типа отображаются вертикально.

Схематичное изображение элементов и узлов

Аксонометрия водопровода предусматривает, что каждый отдельный элемент или узел отображается с индивидуальной маркировкой и порядковым номером. Полное описание обозначений, применяемых для систем внутреннего водопровода и канализации, а также направления потока жидкостей и иных составляющих приведены в ГОСТ 21.205-93.

Наиболее распространённые элементы системы бытового водоразбора представлены на изображении ниже.

Графические обозначения элементов систем внутреннего водопровода и канализацииИсточник docs.cntd.ru

Направление потоков жидкости и элементов регулирование приведены далее.

Графические обозначения направления потоков жидкости и их регулированияИсточник docs.cntd.ru

Правила и нормы составления аксонометрической схемы

Любая исполнительная документация, включая чертежи, выполняется по определенному алгоритму, с применением условных обозначений и правил оформления. Аксонометрическая схема отопления, кондиционирование, вентиляции — не исключение. Проектировщики, если не используется компьютерная программа, где все данные уже есть, пользуются несколькими документами:

• ГОСТ 21.206-93 СПДС;
• ГОСТ 21.602-2003 СПДС.

Информация для расчета мощности вентсистемы и другие технические данные указаны в СНиПах и ГОСТах. Оттуда берутся такие важные параметры как кратность воздухообмена, нормативные значения температуры, влажности. От них зависит состав и сложность аксонометрической схемы.

Правила

Сложный вариант аксонометрической схемы Аксонометрическая схема выполняется в двух видах: эскиз и полноценный чертеж. К эскизу предъявляется немного требований, так это не официальный документ. Полноценный чертеж аксонометрии выполняется по всем правилам, прописанным в государственных стандартах:

1. Выбор угла зрения. Первоочередная задача проектировщика – найти оптимальную точку. Для этого используется поэтажный план. Его располагают так, чтобы нижняя часть прилегала к проектанту, левая рука смотрела на первую осью здания, правая на последнюю ось. Фасад, который ближе к проектировщику, а точнее его левый угол – это отправная точка для аксонометрической схемы.
2. Определение ориентации линий воздуховодов. Тут все просто. Вентиляционные каналы, идущие параллельно ближней или дальней к нам стене здания рисуются в виде горизонтальной линии, параллельной к стенам. Отводы, идущие перпендикулярно к нашей стене чертятся под углом 450 к горизонтальной линии. Вертикальные участки вентсистемы рисуются вертикально.
3. Масштабирование. Аксонометрическая схема, за исключением рукописного эскиза, выполняется в определенном масштабе. В пределах одного чертежа он не меняется. Если аксонометрия в масштабе не умещается на листе, то допускаются разрывы (это когда линия воздуховода на чертеже разрывается с помощью пунктира).

Требования

Аксонометрическая схема, как и другие части проекта вентиляции, выполняется согласно требованиям государственных стандартов:

• Выносные линии для воздуховодов. С их помощью показываются геометрические характеристики, форма, мощность каждого канала. От каждого воздуховода откладывается сноска с полкой. Над полкой указывается размер сечения, длинна, ширина, или диаметр (в случае круглого канала). Под полкой значение мощности в кубических метрах.
• С правой или левой части чертежа чертятся отметки высоты. Это необходимо для правильной ориентации системы в здании. Первая отметка соответствует уровню чистого пола, от нее «пляшут» все остальные. Высоты обозначаются в миллиметрах. Если воздуховод круглого сечения, то у него привязка от центра сечения, если квадратного или прямоугольного, то от нижней грани.
• Все оборудование, включая вентиляторы, фитинги, калориферы, рекуператоры обозначается условными знаками или в виде контуров.
• Часто на аксонометрической схеме обозначаются контуры оборудования. Это делается в случае применения местной вентиляции с индивидуальными отсосами или зонтиками. Оборудования допускается обозначать контуром с выноской и маркировкой.
• На схему наносятся смотровые люки. Их привязывают к размерным линям. Над каждым люком рисуется выноска, по аналогии с воздуховодами. Над полкой указывается марка изделия, под его номер в проектной документации.
• На чертёж наносится всё дополнительное оборудование, датчики, приборы учёта. Используются условные обозначения.
• На чертеже указываются участки воздуховодов с утеплителем или обработанные огнезащитным составом.
• Сложные вентиляционные системы на крупных строительных объектах проходят через всё здание. Места перехода через несущие стены, перегородки, плиты перекрытия отмечаются. Каждое перекрытие маркируется. Стены отмечаются с помощью осей здания.
• Воздуховоды маркируются. Приточные обозначаются буквой – П, вытяжные – В. После буквы идет цифра, обозначающая порядковый номер ветки. В рамках одного чертежа может быть П1 и В1, то есть цифры на приточку и вытяжку дублируются.
• Вентиляторы маркируются соответственно линиям, на которой они установлены.
• Обозначение масштаба. Аксонометрические схемы масштабируются. На чертеже это обязательно указывается. Например, 1:50, 1:100. Означает, что одна размерная единица на чертеже соответствует 50 или 100 единицам в реальности.

Что должно быть видно в результате?

Рисунок 2, 3. Схемы систем вентиляции.

На Рисунке 2 приведена в качестве примера аксонометрическая схема приточной вентиляции с механическим побуждением. На ней видно, на каких отметках проложены воздуховоды и каких диаметров установлены заслонки для регулировки потока на каждой из 4 веток. Перед ними устроены лючки для замеров скорости воздуха, а каждая ветвь заканчивается воздухораспределительным устройством.

То есть на данной схеме присутствуют все необходимые данные для расчета либо монтажа системы, в идеале так должна вычерчиваться каждая схема.

Второй пример на Рисунке 3 показывает вытяжную вентиляционную систему с местными отсосами в виде зонтов и оборудованием для очистки загрязненного воздуха (циклон). Из показанных в качестве примеров чертежей видно, что обозначения воздуховодов при необходимости и высокой сложности можно разрывать, чтобы отодвинуть часть схемы в сторону. Тогда места разрывов отмечают строчными буквами, а между ними проводят тонкую пунктирную линию. Аксонометрия вычерчивается с соблюдением масштабов, согласно нормам их можно принимать 1:50, 1:100- 1:200.

Ventilation systems can be as simple, in which there is an element 2-3 and complicated when ductwork penetrates several floors and distributes air into many rooms.

Варианты выполнения схем

Чертежи и схемы системы отопления, и как мы уже выяснили остальных коммуникаций можно выполнить в разных вариантах аксонометрических проекций. Для людей, вплотную изучающих черчение и геометрию проблем с понятием аксонометрия не будет. Однако для тех, кто далек от этой области знаний представляем расшифровку.

Аксонометрическая схема (или проекция) для отопления представляет собой один из способов отображения геометрических объектов на чертеже с помощью параллельных проекций. Делиться на три вида – изометрическая проекция, диметрическая и триметрическая. По количеству осей — равных трех, одинаковых двух и искаженных трех. Именно таким образом выполняются планы систем отопления с другими коммуникациями.
