Принцип работы турбированного котла
Название «турбированный» говорит о том, что в котле есть турбина, то есть вентилятор, подающий воздух, поддерживающий горение и отводящий продукты сгорания. Конструкция предполагает закрытый тип сгорания и систему дымоудаления с несколькими поворотами.
При горении топлива выделяется определённое количество нагретых газов. Для увеличения эффективности путём повышенной теплоотдачи, конструкцией предусмотрено прохождение этих газов по каналам, где они отдают своё тепло, увеличивая КПД. Таким образом удаётся снизить температуру отходящих газов до 100-120°С.
Для понимания того, как работает турбированный газовый котёл следует разобраться с тем, как работает оборудование с закрытым типом сгорания.
Такие агрегаты подключаются к коаксиальному дымоходу или к системе «труба в трубе»: внутренняя труба используется для отвода газов, а межтрубное пространство для поступления уличного воздуха.
В оборудовании такого типа циркуляция воздуха и дымоудаления происходит при помощи вентилятора, интенсивность работы которого зависит от давления газа. Он подключён к автоматике.
Когда давление газа меняется в системе, автоматика посылает сигнал на изменение скорости вращения. Однако стоит понимать, что система характеризуется шумом и, чтобы снизить его уровень, в начале работы котла нужно установить минимальный режим. Управление режимом работы турбины даёт возможность регулировать степень обогрева.

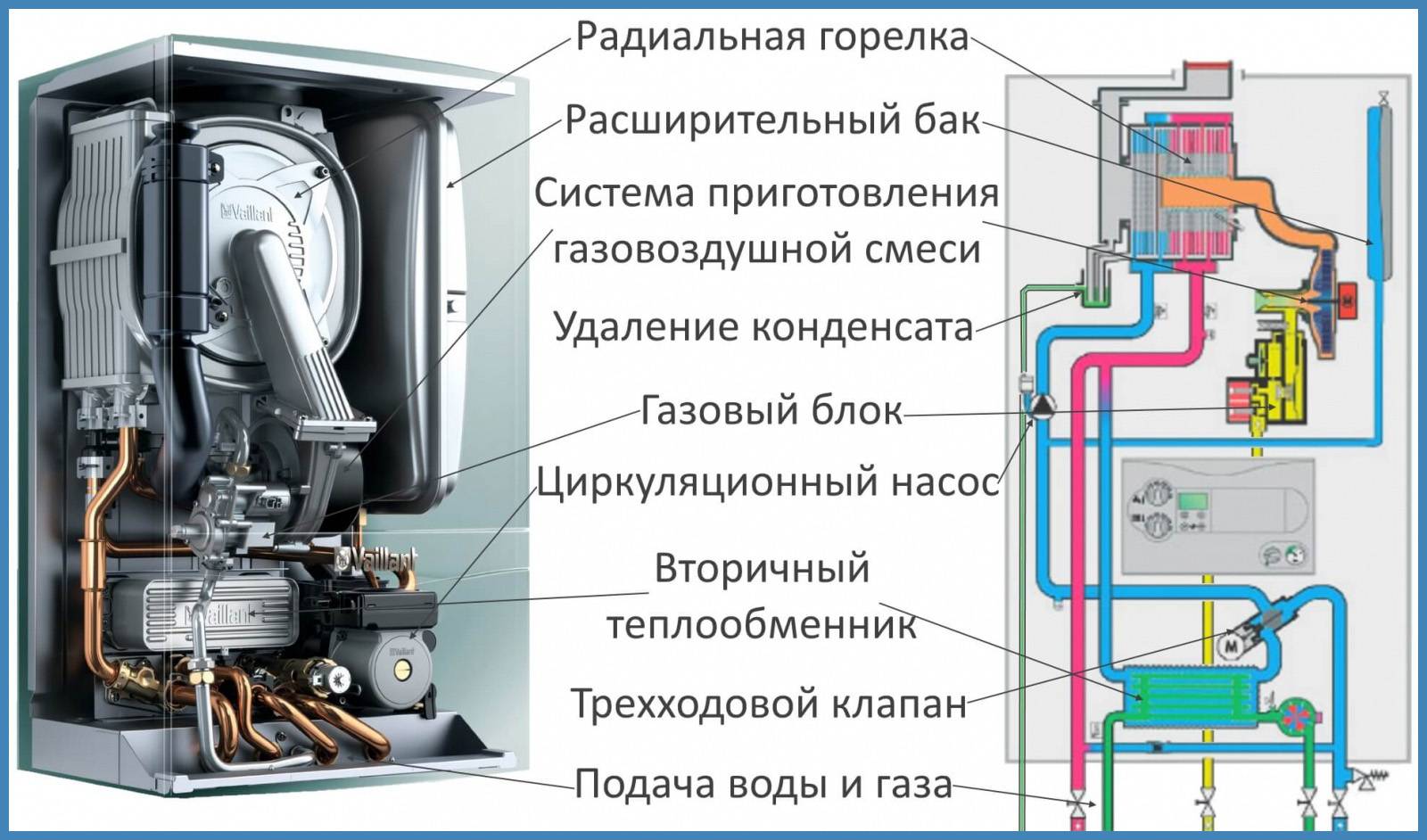

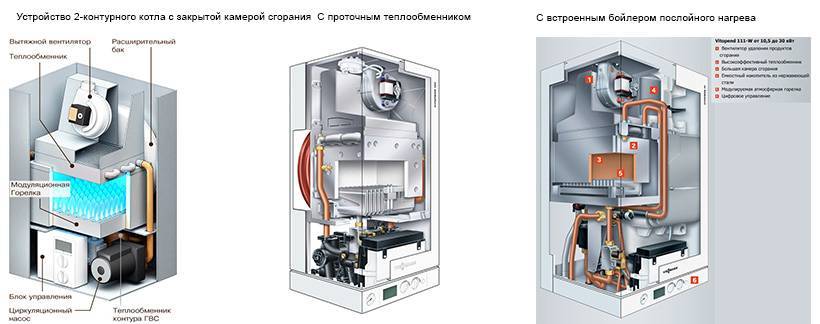

Устройство

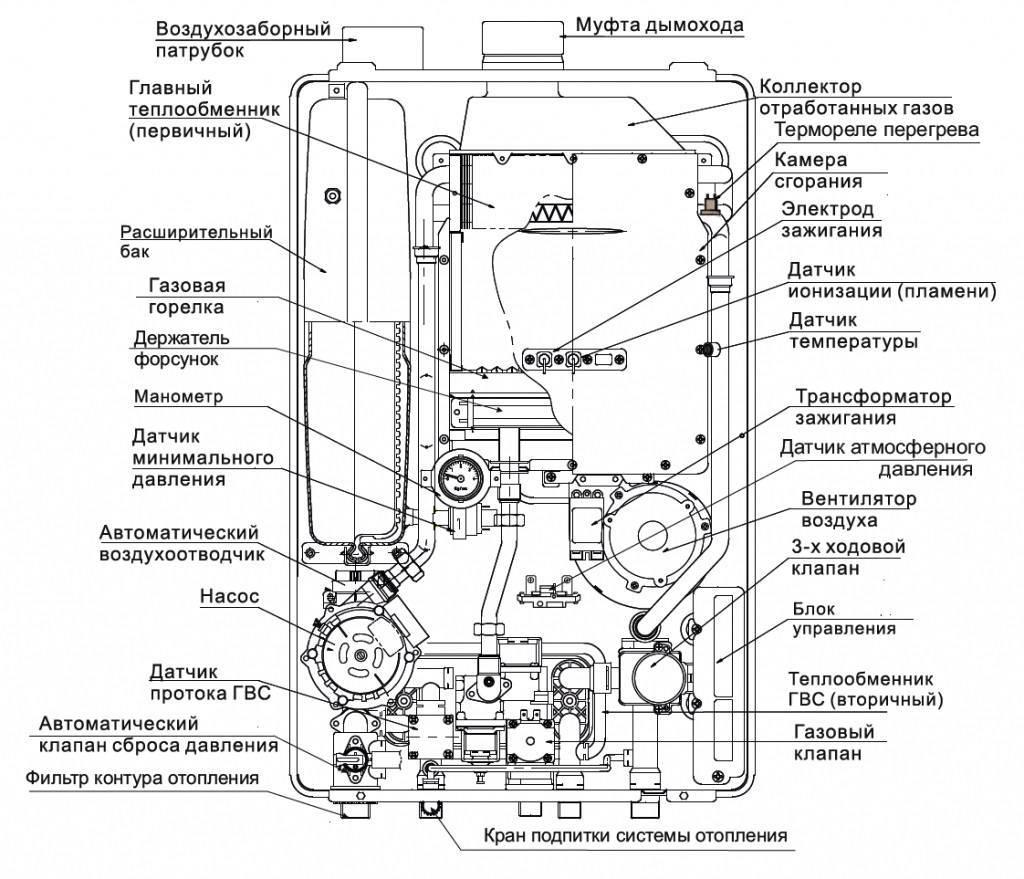

Двухконтурный котел состоит из следующих узлов:
- Газовая горелка. Она выполняет основную функцию — является источником тепла.
- Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
- Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
- Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
- Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.

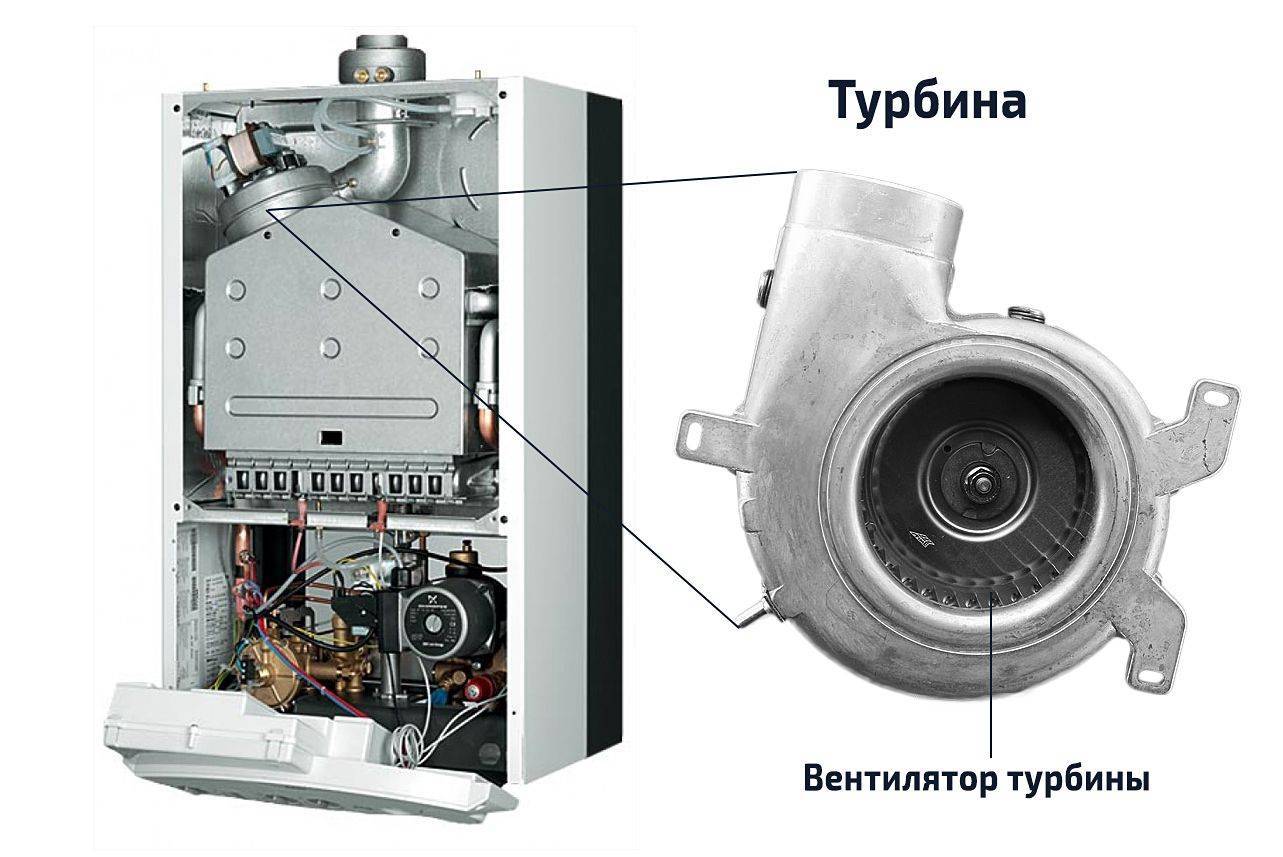

- Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
- Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
- Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.
Принцип работы турбированного котла
Название «турбированный» говорит о том, что в котле есть турбина, то есть вентилятор, подающий воздух, поддерживающий горение и отводящий продукты сгорания. Конструкция предполагает закрытый тип сгорания и систему дымоудаления с несколькими поворотами.
При горении топлива выделяется определённое количество нагретых газов. Для увеличения эффективности путём повышенной теплоотдачи, конструкцией предусмотрено прохождение этих газов по каналам, где они отдают своё тепло, увеличивая КПД. Таким образом удаётся снизить температуру отходящих газов до 100-120°С. Для понимания того, как работает турбированный газовый котёл следует разобраться с тем, как работает оборудование с закрытым типом сгорания.
Такие агрегаты подключаются к коаксиальному дымоходу или к системе «труба в трубе»: внутренняя труба используется для отвода газов, а межтрубное пространство для поступления уличного воздуха. В оборудовании такого типа циркуляция воздуха и дымоудаления происходит при помощи вентилятора, интенсивность работы которого зависит от давления газа. Он подключён к автоматике.
Когда давление газа меняется в системе, автоматика посылает сигнал на изменение скорости вращения. Однако стоит понимать, что система характеризуется шумом и, чтобы снизить его уровень, в начале работы котла нужно установить минимальный режим. Управление режимом работы турбины даёт возможность регулировать степень обогрева.
Рейтинг ТОП-10
Рассмотрим наиболее востребованные модели двухконтурных газовых котлов, признанные специалистами и рядовыми пользователями наиболее удачными в конструкционном и эксплуатационном отношении:
Buderus Logamax U072-24K
Газовый двухконтурный котел, предназначенный для настенного монтажа. Оснащен камерой сгорания закрытого типа и раздельным теплообменником — первичный из меди, вторичный — нержавеющий.
Площадь обогрева — 200-240 м2. Обладает несколькими степенями защиты.
Модели с индексом «К» выполняют нагрев горячей воды в проточном режиме. Ест возможность подключения комнатного регулятора температуры.
Federica Bugatti 24 Turbo
Представитель итальянской теплотехники, двухконтурный газовый котел настенного типа. Рассчитан на работу в коттедже или общественном помещении площадью до 240 м2.
Раздельный теплообменник — медный первичный и стальной вторичный. Производитель дает 5-летний срок гарантии, что говорит об уверенности в качестве и эксплуатационных возможностях котла.

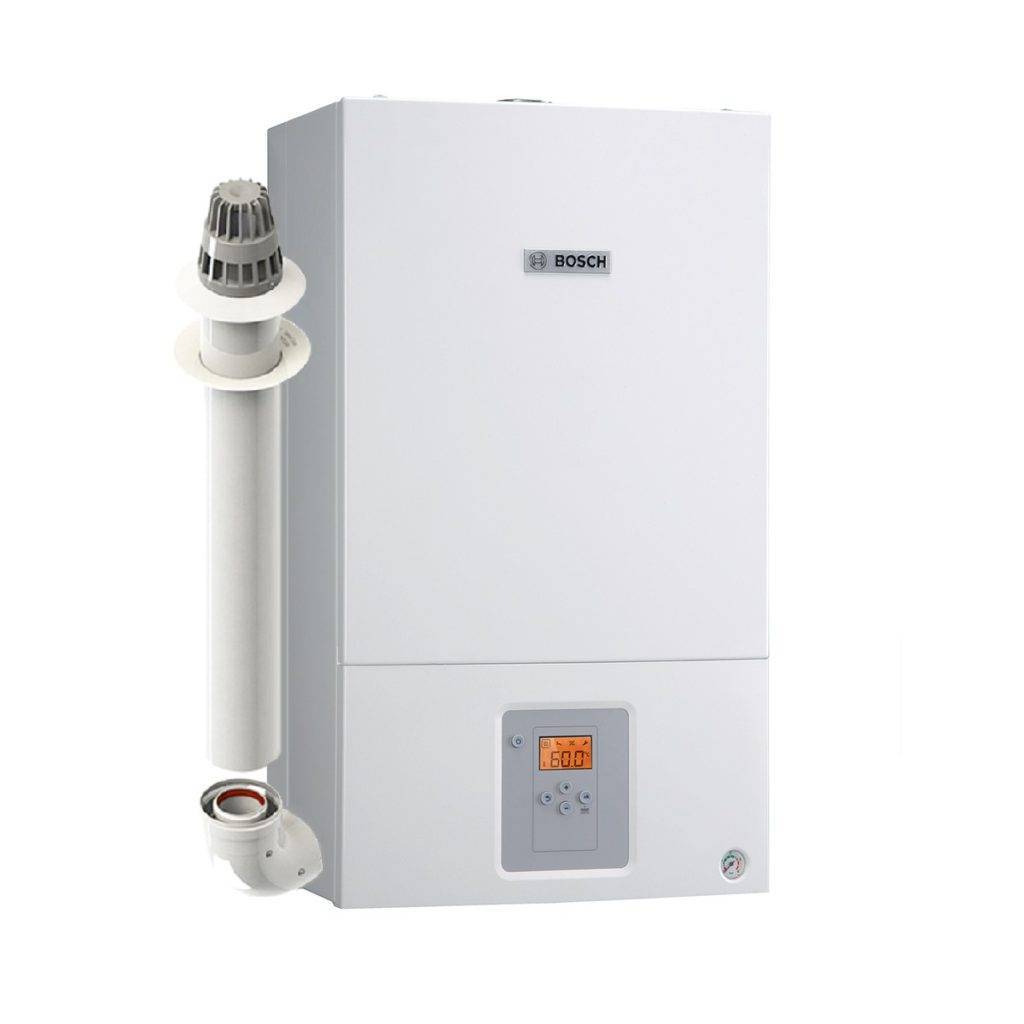

Bosch Gaz 6000 W WBN 6000-24 С
Немецкая компания Bosch известна во всем мире, поэтому в дополнительных представлениях не нуждается. Серия Gaz 6000 W представлена настенными моделями, рассчитанными на эксплуатацию в частных домах.
Модель 24 кВт является наиболее распространенной, она оптимальна для большинства жилых и общественных помещений.
Имеется многоступенчатая защита, медный первичный теплообменник рассчитан на 15 лет службы.
Leberg Flamme 24 ASD
Котлы фирмы Leberg принято относить к бюджетным моделям, хотя заметной разницы в стоимости с продукцией других фирм не наблюдается.
Модель Flamme 24 ASD обладает мощностью 20 кВт, что оптимально для домов площадью 200 м2. Особенностью этого котла является высокий КПД — 96,1 %, что заметно превосходит альтернативные варианты.
Работает на природном газе, но может быть перенастроен на сжиженный (требуется замена форсунок горелки).
Лемакс PRIME-V32
Настенный двухконтурный котел, мощность которого позволяет обогревать 300 м2 площади. Это подходит для двухэтажных коттеджей, магазинов, общественных или офисных помещений.
Выпускаются в Таганроге, основные технологические принципы сборки разрабатывались немецкими инженерами. Котел оснащен медным теплообменником, обеспечивающим высокую теплопередачу.
Рассчитан на эксплуатацию в сложных технических условиях.
Navien DELUXE 24K
Корейский котел, детище известной фирмы Navien. Относится к бюджетной группе оборудования, хотя демонстрирует высокие эксплуатационные качества.
Оснащен всеми необходимыми функциями, имеет систему самодиагностики и защиту от перемерзания. Мощность котла рассчитана на работу в домах до 240 м2 при высоте потолков до 2,7 м.
Способ монтажа — настенный, имеется раздельный теплообменник из нержавеющей стали.
MORA-TOP Meteor PK24KT
Чешский двухконтурный газовый котел, предназначенный для навесной установки. Рассчитан на отопление 220 м2. Имеет несколько степеней защиты, блокировку при отсутствии перемещения жидкости.
Есть возможность в дополнение подключить внешний водонагреватель, что значительно расширяет возможности подачи ГВС.
Адаптирован к нестабильному напряжению электропитания (диапазон допустимых колебаний составляет 155-250 В).
Лемакс PRIME-V20
Еще один представитель отечественной теплотехники. Настенный двухконтурный газовый котел, рассчитанный на обслуживание 200 м2.
Модулируемая горелка позволяет экономичнее распределять топливо, изменяя режим сжигания газа в зависимости от интенсивности циркуляции теплоносителя. Имеет раздельный нержавеющий теплообменник, может быть подключен к комнатному термостату.
Есть возможность удаленного управления.
Kentatsu Nobby Smart 24–2CS
Японский настенный газовый котел, обеспечивающий отопление 240 м2 и подачу горячей воды. Модель 2CS оснащена раздельным теплообменником (первичный из меди, вторичный — нержавеющий).
Основной вид топлива — природный газ, но при смене жиклеров может быть переведен на использование сжиженного газа. Большинство рабочих характеристик соответствуют европейским котлам аналогичной мощности и функционала.
Есть возможность использования нескольких конструкционных вариантов дымохода.
Oasis RT-20
Настенный двухконтурный газовый котел российского производства. Рассчитан на работу в помещениях около 200 м2. Оснащен эффективным теплообменником из меди и нержавеющим вторичным узлом.
Камера сгорания турбированного типа, имеется встроенный расширительный бак и конденсатоотводчик.
При оптимальном наборе функций и высоком качестве сборки, модель имеет сравнительно низкую цену, что обеспечивает ей востребованность и популярность.
Принцип работы и устройство турбированного котла
Основными составляющими агрегата являются:
Топка у турбированных котлов закрытая, т.е. она не имеет сообщения с помещением. Воздух, необходимый для поддержания горения, поступает извне по специальному каналу.
Скорость вращения нагнетателя регулируется контроллером в зависимости от текущей теплопроизводительности. Воздуховод и дымовой канал совмещены в виде коаксиальной трубы. Ее внутренний объем используется для отведения продуктов горения. Воздух проходит в просвет между стенками.
Основная функция котла состоит в нагреве протекающей через теплообменник рабочей среды. Ее температура контролируется сенсором. По его сигналу горелка зажигается или гаснет.
Владелец такой модели избавляется от необходимости приобретать дополнительное оборудование. Нужно лишь подсоединить к агрегату трубы отопительного контура.
Турбированные газовые котлы: как выбрать, принцип работы, достоинства и недостатки
Турбированный газовый котел – это котел компактного размера, который обычно монтируется на стену и имеет камеру сгорания газа закрытого типа и предназначенный для локальных систем отопления на воде с принудительной циркуляцией, фото 1.
Фото 1. Турбированный котел в интерьере кухни
Турбированный газовый котел — советы по выбору, основные особенности
Такой тип котлов обеспечивается притоком кислорода с помощью вентилятора принудительной тяги через двухканальный дымоход. Одним из отличий данного котла от других видов, является конструкция дымохода; дымоход состоит из двух труб – труба в трубе. Через внешнюю трубу (большего диаметра) подается воздух в котел, обеспечивая горение газа, а через меньшую трубу (внутреннею) выходит дым и продукты сгорания газа, фото 2. Такие котлы весьма часто устанавливают в стесненных условиях, где не всегда есть возможность установить стандартную дымоходную систему или в зданиях небольшого размера.
Турбированные котлы могут иметь разный тип дымоходов:
В основном турбированные котлы производятся двухконтурными.
Фото 2. Дымоходы турбированных котлов

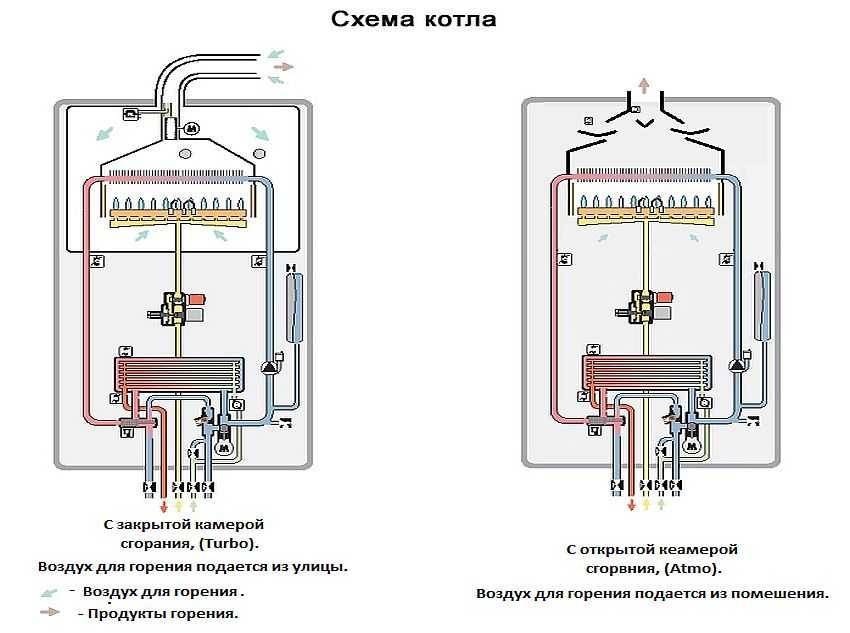

Принцип действия турбированного котла
В турбированном котле установлена камера сгорания закрытого типа. С помощью вентилятора через коаксиальную дымоходную трубу (диаметр не менее 110 мм) поступает воздух в камеру для поддержания горения газа, который подается из форсунок. Продукты сгорания газа выводятся турбиной с помощью вентилятора наружу.
Такие котлы оборудованы автоматикой, позволяющей автоматизировать процесс работы котла. Камера сгорания закрытого типа настенных турбированных котлов обычно выполнена из меди или ее сплавов. Камера напольных котлов обычно выполнена из чугуна, что обеспечивает более длительную эксплуатацию котла (20 – 30 лет и выше), а срок службы настенных котлов примерно составляет 10 лет и выше.
В связи с применением медной камеры котла, во избежание быстрого износа и прогорания такие котлы выпускаются небольшой мощности – до 35 кВт.

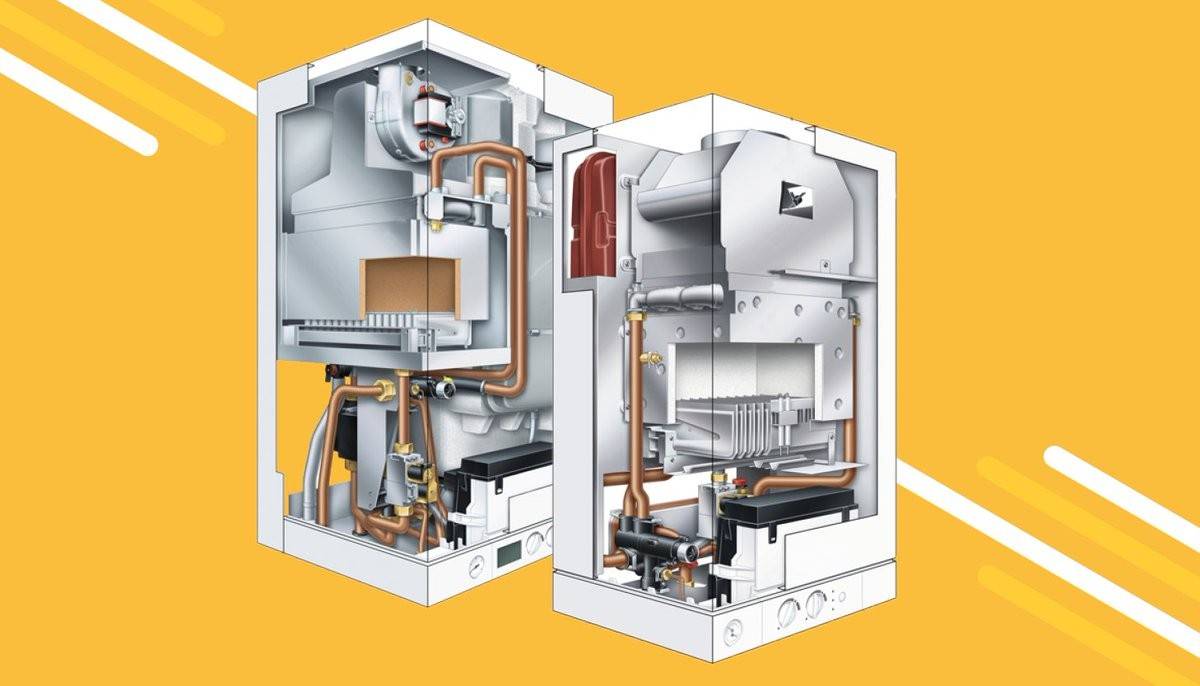

Примеры конструкции и принципа работы турбированных котлов приведены на фото 3.

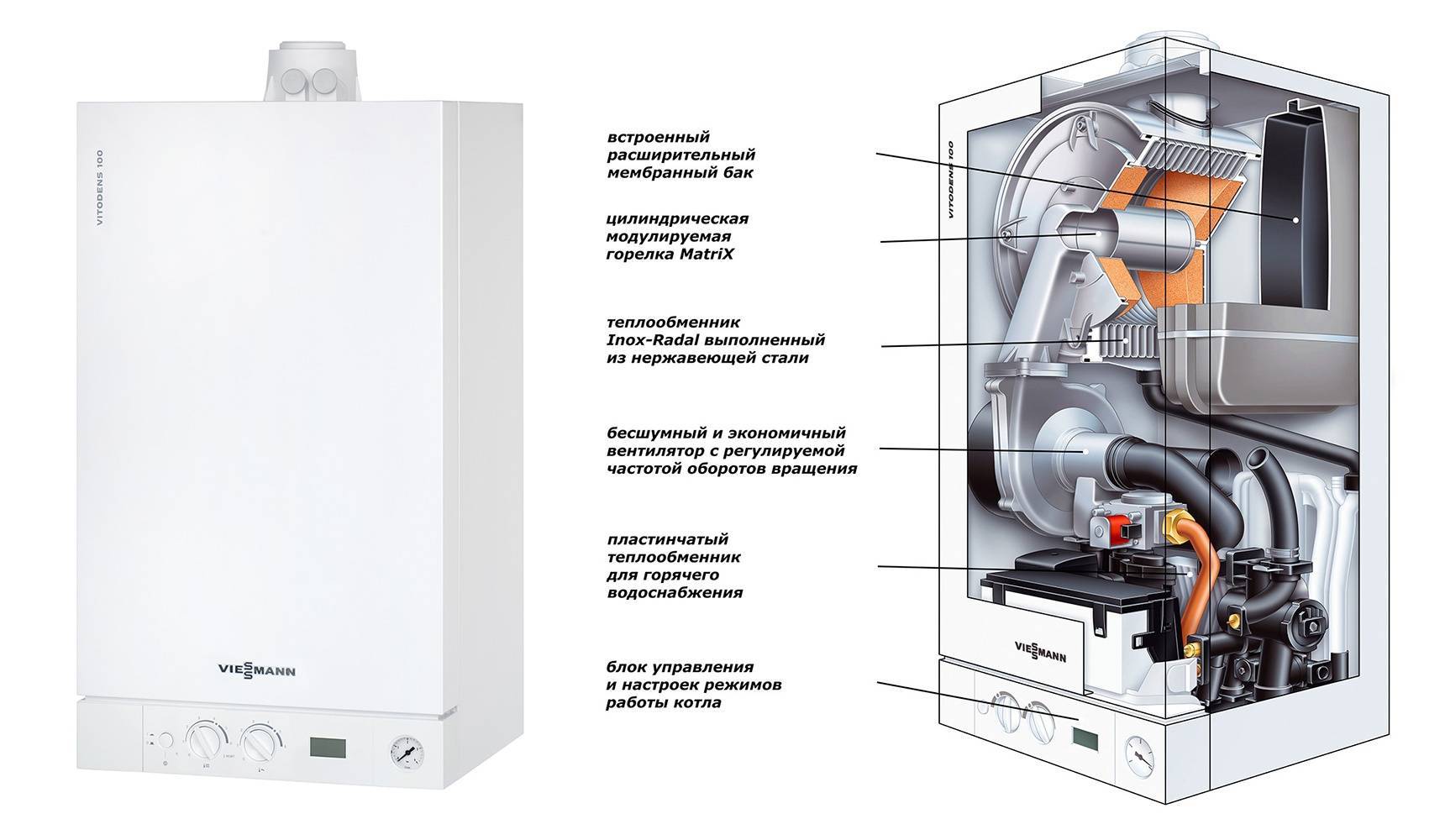

Фото 3. Примеры конструктивного исполнения турбированных котлов
Преимущества турбированных газовых котлов
Недостатки турбированных газовых котлов
Самые распространенные и качественные турбированные котлы представлены на рынке таких производителей:
Советы, как правильно выбирать турбированный котел
1. При выборе котла необходимо исходить из следующих данных:

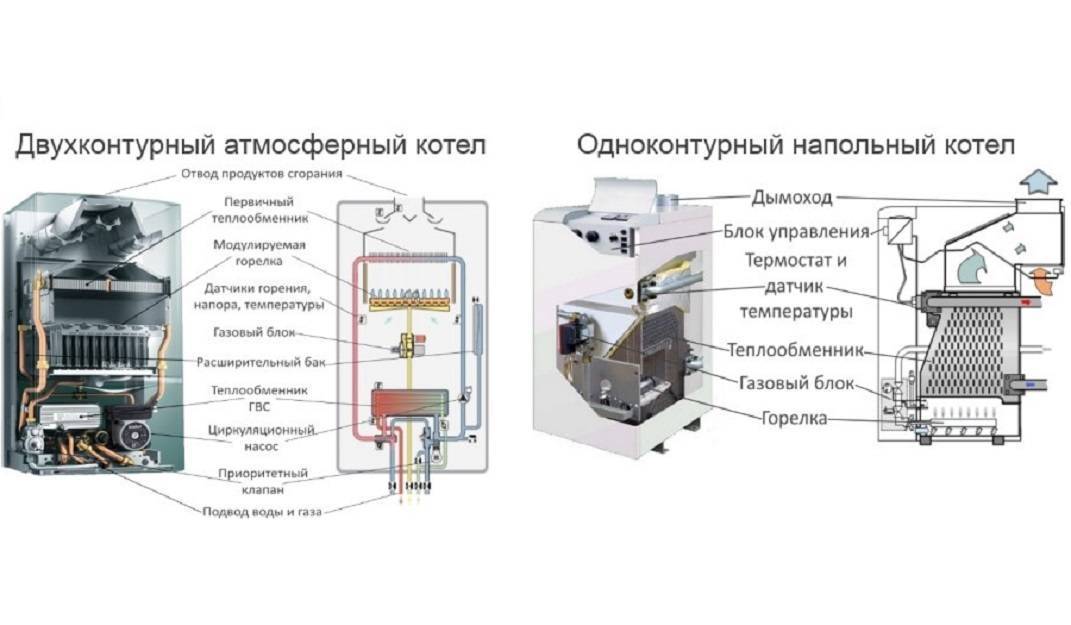

Существует несколько конструкционных вариантов напольных одноконтурных котлов. Они отличаются друг от друга по разным признакам.
По типу камеры сгорания:
По материалу теплообменника:
По способу теплопередачи:
ОБРАТИТЕ ВНИМАНИЕ! Конденсационные котлы способны полноценно работать только с низкотемпературными системами (теплый пол), или при разнице температур на улице и в помещении не более 20°. Для России эти условия не подходят
Турбированный или атмосферный?
Когда перед покупателем становится выбор какой котёл лучше выбрать: турбированный или атмосферный, следует рассмотреть все особенности их конструкции и эксплуатации. Основным отличием выступает то, что в атмосферном котле процесс сжигания топлива происходит открытым образом при естественном воздухообмене, поэтому такое оборудование часто называют конвекционным. Такие котлы подключаются к стандартному дымоходу, а воздух для процесса горения забирается из помещения котельной.
При использовании атмосферных котлов отмечается повышенный расход газа и строгие требования по монтажу, регламентируемые СНиП. Также атмосферное оборудование запрещается использовать в многоэтажных домах и при установке нельзя закрывать корпус декором. В турбированном котле камера сгорания закрытая. Применяется принудительный воздухообмен и удаление дымовых газов при помощи турбины. При работе воздух из топочной не используется при горении топлива.
Поэтому нормами разрешается устанавливать такое оборудование в небольших помещениях, декорирование корпуса, неподалёку со счётчиком. Турбированные газовые котлы подключаются к коаксиальному дымоходу, который служит как для поступления наружного воздуха, так и для отвода продуктов сгорания.
Поэтому главным отличием по сравнению с атмосферными котлами является принудительный воздухообмен и дымоудаление.
ТОП-5 ведущих брендов
Wolf
«Wolf» – ведущий немецкий производитель, предлагающий покупателям лучшие газовые котлы отопления. Продукция данного бренда оснащается системами управления, позволяющими выбирать оптимальные режимы работы. Газовые котлы испытываются и сертифицируются в соответствии с общеевропейскими директивами. Стабильным спросом пользуются котлы «Wolf CGB». Они функционируют на природном/сжиженном газе и используются для эффективного отопления и снабжения горячей водой больших загородных домов, зданий на несколько семей.
Конденсационные котлы «Wolf CGB» оборудуются закрытой камерой сгорания. В ходе эксплуатации агрегатов воздух подается из помещения или из атмосферы
Baxi
«Baxi» – итальянская компания выпускает агрегаты, в которых сочетается отличная производительность и функциональность. К примеру, «Baxi MAIN Four» – четвертое поколение настенных агрегатов с дисплеем, электронным зажиганием, битермическим теплообменником. «Baxi Nuvola Duo-tec» – одноконтурные котлы настенного типа с модуляционной горелкой и теплообменником из нержавеющей стали. Они оснащены энергосберегающим циркуляционным насосом и автоматическим воздухоотводчиком. Производитель внедрил инновационную систему управления, благодаря которой потребитель может подстраивать работу котла под тип и качество газа.
Газовые котлы «Baxi MAIN Four» устанавливаются в условиях ограниченного пространства и имеют элегантный дизайн
Vaillant
«Vaillant» – модельная линейка от немецкой торговой марки включает в себя обычные, конденсационные, одноконтурные агрегаты и газовые котлы отопления с водогрейкой. Оборудование от известной компании имеет высокий коэффициент полезного действия и комплектуется встроенными циркуляционными насосами. Яркими представителями модельной линейки являются котлы «Vaillant turboTEC PLUS VU». Они оснащены закрытым расширительным баком, автоматическим воздухоотводчиком, предохранительным вентилем, первичным медным теплообменником и горелкой из хромоникелевой стали.
Настенный котел «Vaillant turboTEC PLUS VU» оснащен ЖК-дисплеем с большими кнопками и подсветкой
Dakon
«Dakon» – с помощью газовых котлов для отопления чешского производителя можно экономно решить вопросы с обогревом дома и обеспечением горячей водой. Например, хорошим спросом пользуются чугунные газовые котлы отопления«DAKON GL Eko», оборудованные атмосферной эжекционной горелкой, электроникой «Honeywell», прерывателем тяги. Они оснащаются блоками управления, к выходам которых подсоединяются дополнительные элементы: комнатные термостаты, антизамораживающие устройства, наружные датчики.
Газовые котлы «DAKON» настенного типа комплектуются битермическим теплообменником и системой против собирания известняка
Navien
«Navien» – агрегаты корейского производства, обладающие прекрасными техническими показателями. Они эксплуатируются на протяжении длительного периода, стабильно работают при низком давлении, имеют минимальные габариты. Большим спросом пользуются двухконтурные настенные котлы «Navien Ace ATMO» с естественной системой удаления продуктов сгорания. Такие агрегаты оснащены автоматикой, включающей насос при падении температурных показателей ниже 10 градусов. Разработчики учли возможность функционирования прибора в условиях частых перепадов напряжения. Поэтому котлы снабжены специальным чипом, срабатывающим при изменениях напряжения в сети.
«Navien Ace ATMO» – востребованное отопительное оборудование, оснащенное раздельными теплообменниками
Каждый покупатель может самостоятельно подобрать агрегат, соответствующий индивидуальным запросам и финансовым возможностям. А вот монтаж газовых котлов отоплениянужно доверять профессионалам, потому что от грамотности действий зависит безопасность эксплуатации прибора.
Отличия между напольными и настенными котлами
Как правило, настенный одно- или двухконтурный атмосферный газовый котел – это своего рода мини-бойлерная с встроенным расширительным баком, насосом циркуляционного типа, электронной платой управления. Возможны варианты оснащения клапаном для присоединения обогревателя косвенного нагрева и погодозависимыми программаторами.
Основное достоинство настенного котла – это его компактность, небольшой вес, высокая функциональность, простота монтажа. Такой агрегат идеально подойдет для установки в стесненных условиях, допускается эксплуатация в жилой зоне. Современные навесные котлы обладают достаточной мощностью для отопления дома площадью до 200 кв.м.
Компактный настенный газовый котел идеально впишется в современный интерьер помещения
Напольные котлы имеют большие габаритные размеры, а их вес может в 3 раза превышать вес настенного котла с аналогичными параметрами. Это обусловлено тем, что напольные агрегаты, в отличие от настенных, оборудованы чугунными теплообменниками.
Срок службы таких котлов составляет 20-25 лет. В то же время настенные котлы со стальными или медными теплообменниками прослужат вам 8-10 лет.
Преимущества газового отопления
Газовое отопление частного дома опережает другие системы обогрева по показателям:
- Стоимость. Полное сжигание топлива способствует высокой эффективности применения этого энергоносителя. В некоторых котлах используется высвобожденная энергия при конденсации отработанных газов, что повышает КПД до 109%.
- Компактность. Современные газовые котлы напоминают навесную мебель. Их можно разместить на кухне или в небольшом помещении. При этом объем комнаты не теряется, интерьер не перегружен видом оборудования. Не нужно выделять место для хранения дров, угля или дизельного топлива.
- Безопасность. Контроль за работой системы и удаление сгоревших газов выполняют автоматические устройства. При малейшем отклонении от нормы срабатывает блокировка поступления топлива в камеру сгорания.
- Экономичный расход. В связи с ростом цен на энергоносители изготовители котлов разрабатывают и постоянно усовершенствуют модели, мало потребляющие, но производящие большое количество тепловой энергии.
- Возможность регулировать температуру теплоносителя. В результате экономятся ресурсы, в каждом помещении создаются комфортные условия.
Двухконтурные газовые котлы осуществляют одновременно отопление дома и снабжают жильцов горячей водой. В условиях загородного хозяйства эта функция немаловажна.
Особенности
Газовое отопление — объект повышенной взрыво- и пожароопасности, поэтому всеми вопросами о подключении и обслуживании занимаются специальные службы.
Перед подключением дома к газовой магистрали составляют проект прокладки линии внутри помещений, схему запитки приборов. Документы согласовывают и утверждают в Гостехнадзоре.
Помещение, где установлен газовый котел, обеспечивают хорошей вентиляцией. Для некоторых моделей оборудуют дымоход, а в котельной устраивают отдельный выход.

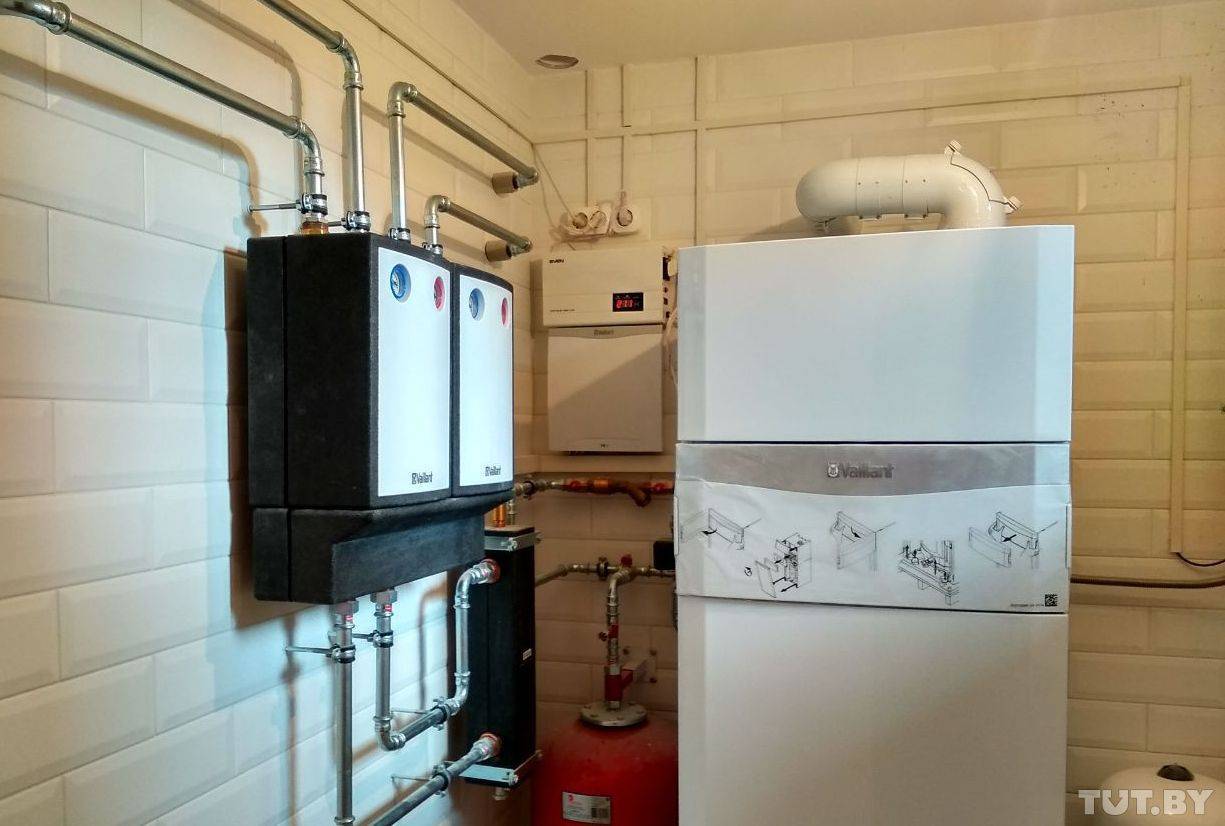

Котельная в частном доме
Котлы с принудительным выбросом отработанных газов подключают к системе электроснабжения. Чтобы оборудование не вышло из строя при резком скачке давления в линии, устанавливают автоматику для адаптации.
Каким может быть газовое отопление
Система отопления в частном доме включает:
- источник тепла;
- теплопроводы;
- отопительные приборы.
Теплоноситель, распределяющий энергию от источника, может циркулировать естественным образом или нагнетаться насосами. Для поддержания основных параметров заданного режима работы и отведения сгоревших газов в систему встроены датчики, клапаны, насосы и другая автоматика.
По типу теплоносителя различают водяное и воздушное отопление.
На что обратить внимание при выборе?
Перед покупкой двухконтурной модели стоит обратить внимание на пять важных показателей:

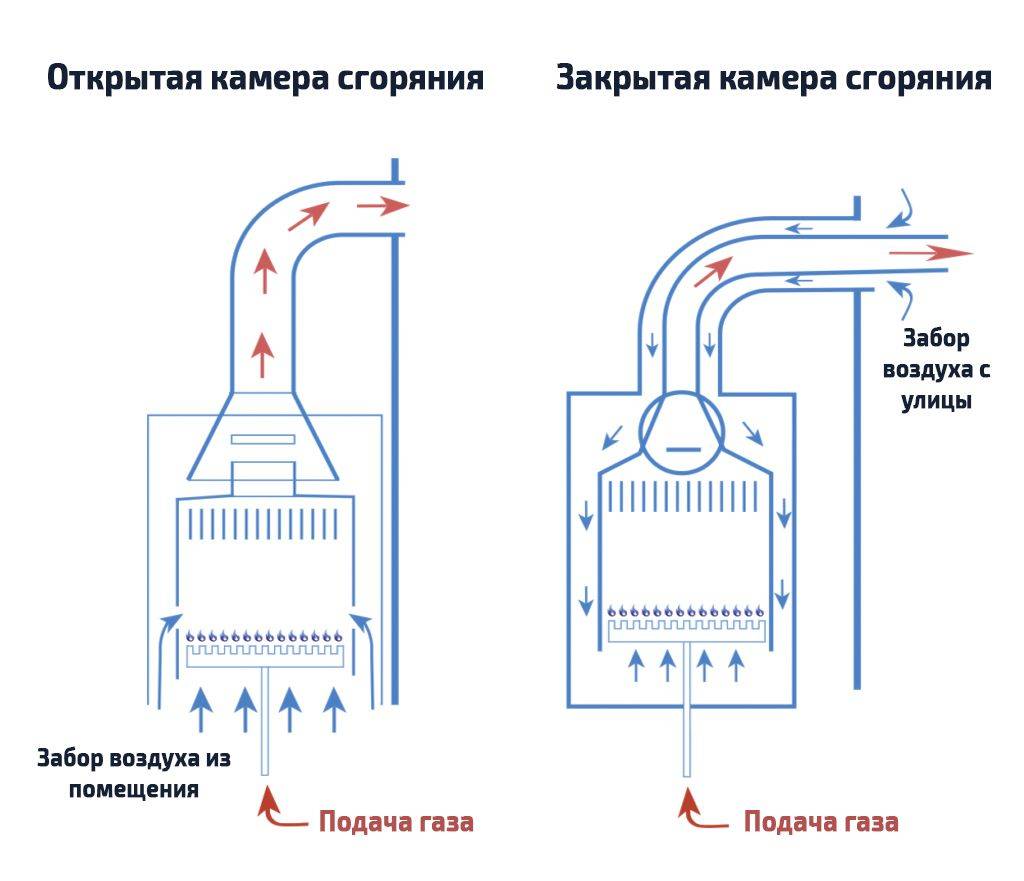

1. Тип камеры сгорания
Существуют устройства с открытой и закрытой камерой сгорания. Приборы с открытой камерой забирают воздух из помещения, а продукты горения выводят через дымоход. По технике безопасности такой дымоход должен быть не менее 4 м в высоту. Так как при этом кислород из помещения расходуется, то в таком доме должна быть хорошо организована вентиляция.
При закрытом горении воздух забирается с улицы, а продукты горения в этот момент выводятся наружу. Таким образом кислород в помещении не сгорает и в целом атмосфера гораздо более благоприятная. Модели с закрытой камерой подойдут тем, у кого плохо организована вентиляция в доме. Также их можно устанавливать на кухне или в ванной комнате. Устройства с закрытой камерой горения — это единственно возможный вариант для многоквартирных домов.
2. Тип котла
Бывают классические (конвекционные) и конденсационные устройства.
Классические настенные газовые котлы с двумя контурами, рейтинг 2020 которых будет приведен ниже, вырабатывают тепло лишь за счет горения газа. В среднем их КПД составляет от 85 до 95 %.
Конденсационные приборы вырабатывают дополнительное тепло за счет конденсации водяного пара, который образуется естественным образом в процессе горения. Благодаря этому КПД котла повышается и может составлять от 100 до 110 %. Учитывая это, конденсационная модель может сократить расход газа на 10 — 15 %. Особенно ощутима эта экономия будет при использовании теплого пола. Если вы реально хотите сэкономить на отоплении и подогреве воды, то берите конденсационную модель. Такие модели обязательно войдут в наше рейтинг настенных газовых котлов двухконтурных по надежности.
3. Материал теплообменника
Теплообменник устройства может изготавливаться из таких материалов:
- Чугун. Применяется в самых дешевых моделях. Неплохо генерирует тепло, но КПД обычно не превышает 90%. Котлы с чугунными теплообменниками более тяжелые и громоздкие, что усложняет их монтаж.
- Нержавеющая сталь. Применяется для бюджетного и среднего класса. Нержавейка довольно долговечная и при необходимости легко ремонтируется. Однако теплоотдача меньше, чем у меди.
- Медь. Медные теплообменники ставят в моделях среднего и дорогого класса. Они долговечные и хорошо отдают тепло.
Если хотите взять классическую модель и собираетесь сами монтировать ее, берите с нержавеющим теплообменником. Для теплого пола и горячего водоснабжения рекомендуем брать устройство конденсационного типа с медным теплообменником.
4. Мощность котла
В среднем 1 кВт мощности прибора способен отопить около 8 м2 площади. Разделите общую площадь, которую вам нужно отопить на 8 и получите требуемую мощность. Добавьте 1 кВт на подогрев воды. Если же хотите более точно рассчитать мощность устройства, воспользуйтесь формулой, которую мы приводили для одноконтурных котлов.
5. Наличие встроенного бойлера
Отдельный тип двухконтурных котлов может дополнительно оснащаться бойлером для нагрева и главное хранения воды. Иногда очень удобно иметь такой бойлер, так как при сильном падении давления в трубопроводе котел может попросту не греть воду, а в бойлере вода всегда будет горячей. Приобретение модели со встроенным бойлером имеет смысл лишь в тех случаях, когда наблюдается частое падение давления в городском водопроводе. В противном же случае это лишняя трата денег.
Что собой представляют турбированные газовые котлы
Турбированный газовый котёл – отвечающий за теплоснабжение агрегат, который дополнительно оснащается системой принудительного воздухообмена. В силу этой особенности, он не требует обустройства полноценной дымовой шахты, т. к. сообщение с внешней средой происходит через коаксиальный дымоход.
Коаксиальный дымоход – слитная конструкция (обычно идёт в комплекте поставки вместе с котлом), состоящая из труб разного диаметра, вложенных одна в другую. По внешнему каналу (большой трубе) осуществляется забор кислорода, а по центральному (меньшей трубе) – выводятся отработанные продукты горения.
Поскольку турбокотлам не важна качественная вентиляция самого помещения, их можно ставить как в частных домах, так и в городских квартирах.
Главный и, пожалуй, единственный существенный минус заключается в том, что из-за наличия турбины и более сложной автоматики они бывают исключительно энергозависимыми.

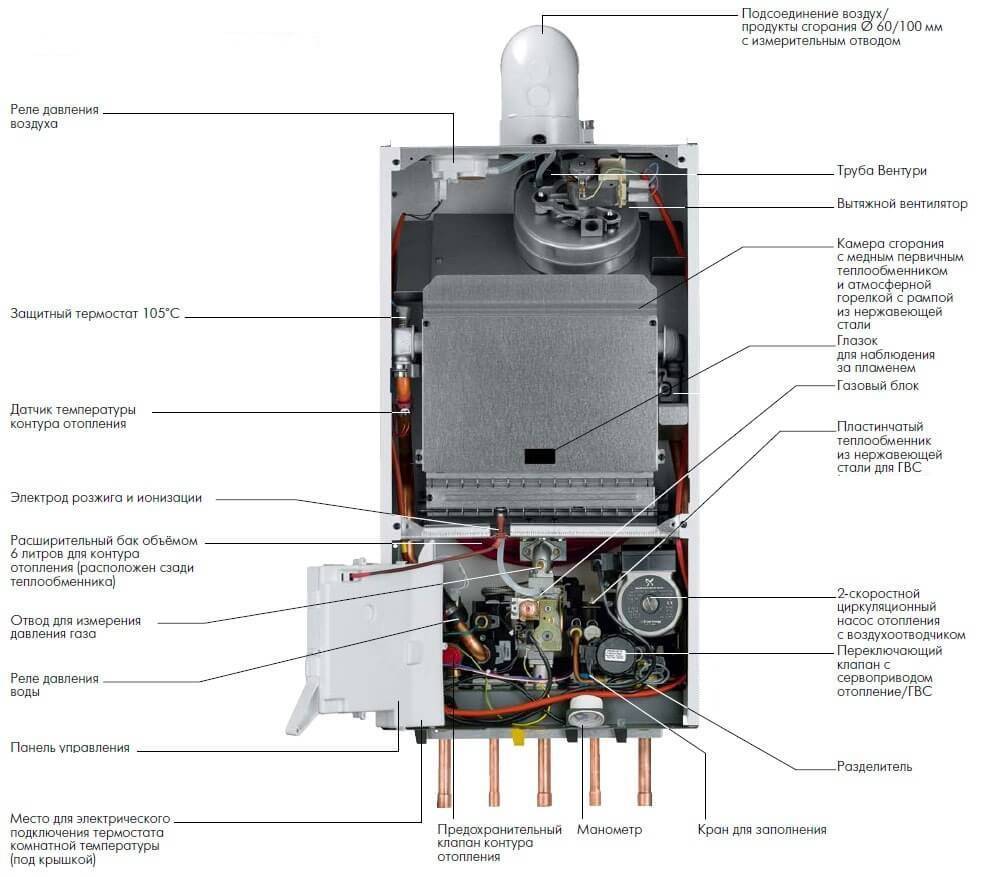

Устройство и принцип работы
Базовое строение турбокотла мало чем отличается от предшественника, но наличие вспомогательных узлов вносит некоторые изменения в его конструкцию.
Воздух, необходимый для поддержания горения, поступает с улицы сразу в закрытую камеру сгорания. Поскольку она изолирована от жилого пространства и напрямую соединена только с коаксиальным дымоходом, то это полностью исключает какое-либо влияние отработанных газов на внутренний микроклимат.
Устройство напольной турбированной модели.
Вентилятор (турбина) обеспечивают отведение дыма за пределы дома без применения вытяжных дымососов, создавая избыточное давление (турбонаддув).
Скорость вращения вентилятора турбины регулируется автоматически, поэтому даже при уменьшении давления газа в магистрали состав газо-воздушной смеси остаётся оптимальным. При изменении мощности, мгновенно подбираются обороты, которые обеспечат необходимое количество воздуха и должную тягу. Таким образом, соблюдаются лучшие условия для работы горелки, позволяющие получить из топлива наибольшее количество энергии.
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
Атмосферный или турбированный: какой лучше
Традиционный атмосферный котёл имеет открытую камеру сгорания: забор воздуха для сжигания газа происходит из помещения. Это значит, что израсходованный кислород нужно в полном объеме заменить новым. Для этого нужна притоточно-вытяжная вентиляция.
Без организации хорошей притоточно-вытяжной вентиляции нормальная работа атмосферного газового котла невозможна. Во-первых, топливо не сможет до конца сгореть и в итоге теплоноситель недополучит какое-то количество тепла, а во-вторых, в комнате образуется опасная для жизни окись углерода (CO) – угарный газ.
Критерии выбора газовой колонки
Чтобы не ошибиться в выборе, перед покупкой стоит обратить внимание на целый набор основных и дополнительных характеристик водогрея. Это поможет выбрать действительно качественную и функциональную технику, подходящую именно под ваши запросы
Ключевые технические показатели
К этой категории относят мощность, производительность, материал и качество теплообменника и количество датчиков.
Характеристика #1 — тип камеры сгорания
По типу камеры сгорания все водонагреватели делятся на две категории: с открытой камерой или атмосферные, и с закрытой или турбированные.
Атмосферные считаются более долговечными, так как в таких устройствах нет сложной автоматики. Турбированные работают благодаря электричеству и включаются даже при минимальном давлении газа, но они и стоят дороже.
Способ выведения продуктов сгорания:
- Через дымоход. Он уместен, если колонка атмосферная. Необходимо, чтобы дымоход время от времени чистили соответствующие службы.
- Через коаксиальный канал выведение газа производится принудительно, если установлена колонка с закрытой камерой. Для этого в колонке есть вентилятор, работающий от сети. Такой вариант подходит для новостроек, так как там нет дымохода.
Владельцам следует как можно чаще проверять состояние тяги. Лучше всего проверять при помощи бумаги. Такую проверку никогда нельзя проводить зажигалкой или спичкой, иначе может произойти взрыв.
Двойная коаксиальная труба используется для выведения углекислого газа. По внутренней трубе переработанный газ выходит на улицу, а по внешней – свежий воздух поступает в кухню
Характеристика #2 — мощность прибора
От этого показателя напрямую зависит количество нагретой воды, которую вы сможете получить. Существует полезная и потребляемая мощность
Во время выбора устройства обращайте внимание на полезную мощность
Оптимальный показатель мощности колеблется от 17 до 50 кВт. Чтобы была возможность одновременно включать несколько точек водопотребления, мощность должна быть не меньше 21 кВт. Для большого дома следует выбирать колонку с мощностью от 25 кВт
Характеристика #3 — производительность
Производительность – это количество воды, нагреваемое колонкой за минуту. Чтобы правильно рассчитать необходимую производительность, нужно узнать силу напора.
Сделать это довольно просто. Необходимо записать количество кубов на счётчике, включить воду на 1 минуту. По истечении этого времени закрутить её, а затем снова записать показатели. Разница между вторым и первым значениями, и будет искомым значением.
Если счётчика нет, подставьте большую ёмкость. Сегодня есть колонки, производительность которых составляет 5-6 литров. Они подойдут для квартир со слабым напором и старыми трубами. Для двух-трёх человек достаточно будет 12-14 литров.
Характеристика #4 — теплообменник
От качества и толщины материала этой детали зависит долговечность колонки. Стальные долговечны, но имеют большой вес. Такие теплообменники имеют небольшую стоимость, но подвержены коррозии.
Обычные медные недолговечны. Теплообменники из высокоочищенной меди обладают, по сравнению со стальными, большим КПД.
Чистить такие детали следует осторожно и только специальными средствами. Если выбрать неправильное моющее, то деталь может прийти в негодность. Например, кислота разъедает изделия из меди и они впоследствии начинают течь
Например, кислота разъедает изделия из меди и они впоследствии начинают течь.
Правила и методы собственноручного обслуживания колонки подробно рассмотрены в этой статье.
Для обеспечения безопасного использования пользователям котла используются специальные детали:
- Датчик перегрева воды обезопасит от кипятка, а предохранительный клапан отвечает за аварийный сброс воды, если в трубах большое давление.
- Гидравлический клапан защитит детали колонки от перегрева.
- Датчики ионизации и горения срабатывают, если после затухания горелки газ все ещё поступает.
- Датчик потока отключает водонагреватель, если закрывается кран с горячей водой.
- Детектор тяги срабатывает, если дымоход забит мусором, чтобы никто не отравился угарным газом. А если нет необходимого напора воды, то активизируется датчик пониженного давления воды и колонка не включится.
От их качества зависит многое. Все эти детали сохранят не только сам аппарат от поломки, но и ваше здоровье.
Естественная и принудительная тяга
У второго типа воздух поступает, а дым отводится по одной и той же коаксиальной трубе, а нагнетается воздушная масса за счет встроенного вентилятора.
Виды автоматики для газовых котлов отопления
Закрытые модели стоят дороже, но их КПД выше: во-первых, уличный воздух по пути успевает нагреться от горячей стенки, за которой движется на улицу дым, во-вторых – часть тепла при нагреве не уходит в комнату, вся энергия расходуется на нагрев теплоносителя.
Еще одно достоинство закрытой топки: монтаж коаксиального дымохода существенно проще, чем устройство стандартного и проход его через кровлю.
Но приобретение открытой модели может быть оправдано, если стандартная печная труба уже существует.
