Монтаж минваты изнутри кровельной конструкции
Измеряется межстропильное расстояние и толщина стропильных ног. Теплоизолятор должен превосходить результаты замеров на 1 см. При отсутствии гидробарьера, монтируется этот слой. Материал должен обволакивать элементы стропильной фермы, для удобства при закреплении используется строительный степлер. Гидроизолятор крепится и к стропам, и к обрешетке между ними. Внизу обязательно выполняется выход материала на свес крыши. Поскольку в этом случае придется укладывать теплоизолятор вплотную к утеплителю, то гидробарьер должен быть выполнен из супердиффузионной мембраны. При наличии на крыше гидроизоляционного слоя, на стропилах с шагом 10 см набиваются гвозди – над гидробарьером они должны возвышаться на 3 см. Далее по ним натягивается шнур, а далее гвозди вбиваются до конца. Таким образом, устраивается воздушная прослойка между гидроизоляцией и теплоизоляцией. Выполняется набивка гвоздей на краях стропильной конструкции, если закрепление материала будет выполняться с помощью фиксирующего шнура. В противном случае будет необходимо набить обрешетку. Промеж стропил укладываются куски утеплителя с небольшим нажатием. Вата через время расправится и действительно эффективно будет удерживать тепло. В идеале теплоизолятор монтируется в два слоя, причем второй слой укладывается таким образом, чтобы стыки не совпадали с предыдущими соединениями листов. В том случае, если сечения строп не хватает для двухслойного теплоизолятора, то на деревянные элементы набиваются дополнительные бруски. Поверх уложенной минваты по гвоздям натягивается леска/капроновый шнур. Или же прибивается контробрешетка перпендикулярно стропилам. Шаг крепежей – порядка 40 см. Степлером крепится пароизоляция. Уклада полотнищ требует нахлеста 10 см, а стыки проклеивают строительным скотчем (двухсторонним) или клейкой лентой. Очень внимательно и скрупулезно нужно выполнять работу в местах соединения со стеновыми конструкциями и дымоходом

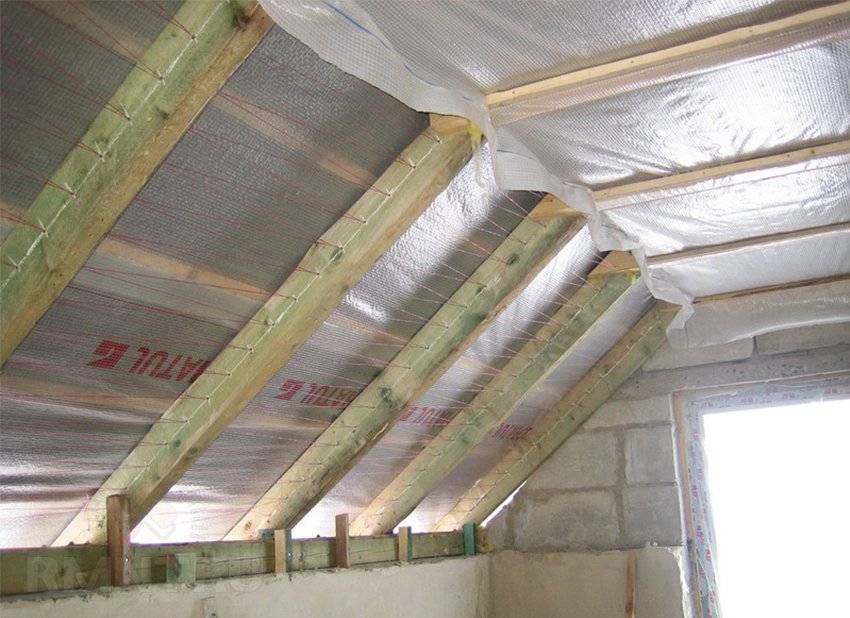

Тут важно понимание, что от качества устройства пароизоляции зависит эффективность и долговечность теплоизоляционного слоя. Если мансарда будет использоваться, как жилое помещение, то не обойтись без финальной декоративной обшивки
Это может быть гипсокартон, плиты ДСП, вагонка или другой материал
Кроме эстетической привлекательности отделка станет еще и дополнительной теплоизоляцией. В процессе монтажа стоит помнить о необходимости воздушной прослойки. Устроить ее совсем несложно – пароизоляция фиксируется не степлером, а обрешеткой.
Жёсткая установка стропил
Этот вид установки не предполагает никаких сдвигов и поворотов. В этом случае для установки используются следующие элементы:
- Брус в виде уголка. С его помощью стропила закрепляют к мауэрлату опорным бруском под оказываемым давлением. Для того чтобы конструкция не сместилась в сторону, необходимо по бокам вбить гвозди.
- Также можно сделать запил на стропилах. После чего они вешаются на гвозди или проволоку. Стоит отметить, что такой вид установки используется чаще, чем первый. Так, в этом случае появляется жёсткий узел, который способен соединить стропильную ногу с мауэрлатом. Что касается толщины этого строительного материала, то она не важна. Так как в конструкции вбиваются три гвоздя: два по бокам и один вертикально в поверхность.
Для того чтобы соединить конструкции с материалом из дерева используют проволоку и анкер, который является подстраховывающим элементом. Если у кровли имеется одинаковый угол ската, то для постройки стропил необходимо использовать только один шаблон.
Утепление крыши пенопластом
Если деревянные элементы стропильной системы во время кровельных работ не пропитывались антисептиками, это нужно сделать до начала монтажа утеплителей. Пенопласт будет укладываться полностью герметично, состояние древесины имеет большое значение. Обрабатывать можно любым составом, все они довольно эффективно справляются со своими задачами. Разведите пропитку согласно прилагаемой инструкции и пульверизатором обработайте стропила и обрешетку. Желательно пройтись минимум два раза, это исключит пропуски. Если вы первый раз пропитывали крышу слева направо, то второй раз двигайтесь в обратном направлении.
Пропитка для древесины
Шаг 1. Замерьте ширину стропильных ног, от этого параметра будет зависеть толщина пенопласта. Нужно иметь в виду, что толщина любого утеплителя должна быть не менее 10 см, конкретные значения зависят от климатической зоны расположения зданий. Если минимальная толщина утеплителя больше ширины досок, то к ним следует прибыть рейки и таким способом наращивать ширину ниш под утеплитель. В нашем случае ширина досок более 11 см, этого достаточно для плит пенопласта толщиной 10 см.
Замеряется ширина стропильных ног
Шаг 2. Занесите упаковки пенопласта на чердак, распакуйте их.
Упаковки пенопласта
Шаг 3. Снимите размеры ниши, в которую будет вставляться отрезанный кусок пенопласта. Здесь есть два способа действий.
- Снять расстояние между стропилами и сразу отрезать необходимое количество заготовок. Так поступать можно лишь в том случае, когда расстояние между стропильными ногами одинаково по всей высоте, а доски идеально ровные.
- Отмерять перед отрезкой каждый лист пенопласта. Такой метод отнимает немного больше времени, зато не будет проблем во время установки пенопласта на место. Для избежания проблем рекомендуется пользоваться этим методом, в конечном итоге он сэкономит время.
Лист прикладывается к месту установки
Шаг 4. Приложите к меткам ровную рейку или уровень и острым строительным ножом отрежьте излишки. Всегда давайте запас по ширине примерно один сантиметр. Пенопласт легко сжимается, вставить его в нишу можно без усилий. Зато лишняя длина решает две проблемы: уменьшает количество и размер щелей и упрощает окончательную фиксацию утеплителя – он не выпадает под собственным весом.
Резка пенопласта
Резать пенопласт нужно внимательно, не тяните нож постоянно на себя, так могут появиться заусеницы и, как следствие, неровные рваные края. Лезвие постоянно должно совершать возвратно-поступательные движения вверх/вниз, работать разрешается только идеально острым инструментом.
Шаг 5. Вставьте лист на место и закрепите его саморезами. Нет надобности покупать дорогие специальные, подойдут и обычные. Они используются только для страховки, плита пенопласта удерживается в нише за счет расширения, а потом щели еще запенятся, что усилит прочность фиксации. По длине саморезы должны быть немного больше толщины пенопласта. На лист достаточно пяти саморезов, четыре по углам и один посредине.
Длина саморезов должна превышать толщину утеплителя
По такому же алгоритму заполняйте пенопластом все ниши между стропильными ногами.
Фиксация пенопласта
Все листы пенопласта закреплены
Шаг 6. Запените стыки пенопласта монтажной пеной. Пистолет ведите плавно, старайтесь максимально глубоко подавать пену в щель
Эта работа требует определенного опыта, важно на глаз определять количество пены. Дело в том, что всю выступающую после увеличения объема и затвердевания пену придется удалять, а это лишняя потеря времени и материалов
Опыт появится уже через несколько минут работы, вы сможете правильно выбирать скорость движения пистолета и усилие нажатия в зависимости от размеров щели.
Стыки задуваются монтажной пеной
В потолке саморезы надо вкручивать под небольшим углом. За счет такого положения они будут держать вес пенопласта не только маленькими шляпками, но и всем телом.
При утеплении потолка саморезы вкручиваются под углом
Запенивание стыков на потолке
На этом работы по монтажу утеплителя закончены, можно прибивать к стропилам рейки и на них фиксировать отделочные материалы стен мансарды.
Способы крепления мауэрлата к стене
Крепление бруса к стене дома должно быть максимально прочным и неподвижным. Существует несколько основных способов крепления мауэрлата к несущей стене:
- крепление с помощью стальной проволоки;
- крепление с помощью анкеров, вмурованных в армопояс под мауэрлат;
- крепление с помощью шпилек, вмурованных в кладку.
Рассмотрим эти способы по порядку.
В процессе кладки, за три-четыре ряда до верха стены, между кирпичами продевают сложенную в несколько раз стальную проволоку так, чтобы середина находилась внизу под кирпичами, а концы свободно выходили наружу. Длина берется с таким запасом, чтобы хватило продеть проволоку сквозь брус и затянуть (скрутить). Количество таких обвязок строго не регламентировано, однако их не должно быть меньше, чем стропил.
Мауэрлат притягивают к стене стальной проволокой
В случае, если на стене сооружают армопояс, крепежные элементы для мауэрлата следует заложить заранее. Вообще сооружение армопояса — весьма полезное решение, так как он значительно укрепляет коробку здания, выравнивает верхний венец стен по горизонтали и является важным элементом жесткости конструкции.
Крепление мауэрлата к газобетону выполняется только через армопояс, так как сами блоки слишком мягкие и не предполагают монтаж анкерных или каких-либо других креплений.
Самый удобный способ устройства армопояса на газобетоне — это использование U-образных блоков, которые устанавливают так, чтобы образовался непрерывный желоб по всему периметру внешних стен сооружения. На угловых блоках делают пропил таким образом, чтобы желоб не прерывался, и не было промежутков в его стенках.
Далее собирают арматурный каркас (чаще всего используют арматуру толщиной 12 мм, связанную поперечными перемычками толщиной 6 мм), который закладывают в желоб и заливают бетоном. Заливать бетон следует вкруговую за один заход, чтобы конструкция получилась монолитной.
Вернемся к анкерам. На этапе, когда армопояс установлен в желоб или опалубку, к нему привязывают анкера с резьбой вязальной проволокой. Следует помнить, что анкера должны быть выставлены по линии максимально ровно.
Шпильки устанавливают в линию по шнурку и привязывают к каркасу
Также важно выставить их как можно ближе к вертикальному положению, перпендикулярному горизонтальной плоскости. Армопояс удобно заливать в U-блоки. Армопояс удобно заливать в U-блоки
Армопояс удобно заливать в U-блоки
Каркас для армопояса собирают из арматуры на 12 и укладывают в опалубку по всей длине армопояса.
Количество анкерных креплений не должно быть меньше количества стропил. Также необходимо заранее продумать места расположения анкеров, чтобы они не совпадали с местами крепления стропильных ног.
Укладка каркаса
Когда бетон застывает, анкерные болты оказываются намертво вмурованными в пояс и привязанными к арматурному каркасу железобетонной конструкции, что является максимально прочным и жестким креплением из всех возможных. Впоследствии мауэрлат просто надевается на шпильки заранее просверленными отверстиями и притягивается к стене двумя гайками с шайбой.
Также иногда вместо армопояса в стене устраивают т.н. монолитные подушки или пробки. Длина таких подушек не превышает 400 мм и чаще всего делается в кирпичных стенах. Это как бы «ямы» в кладке, которые также содержат металлоконструкцию (решетку) из прутка или тонкой арматуры, к которой привязывают анкер и заливают бетоном.
Для легких крыш и домов небольших размеров, когда на кровлю не предполагается воздействие значительных усилий и нагрузок, для крепления мауэрлата используют вмурованные в кладку шпильки. Эти шпильки представляют собой Г-образные металлические болты или болты, приваренные к металлическому квадрату 50×50 мм (размер может колебаться).
Шпильки вмуровывают в процессе кладки стен
В процессе возведения стены шпильки вмуровывают в кладку за несколько рядов до верхнего края, с расчетом длины, которой хватит на толщу бруса и контргайку. Далее технология напоминает анкера: когда кладка застывает, на шпильки надевают брус и притягивают его гайками. На самом деле существуют и другие способы крепления, но на них мы подробно останавливаться не будем. Трех перечисленных способов вполне достаточно, чтобы крепко и надежно закрепить мауэрлат на стене дома.
Состав кровельного пирога
Утепление жилой мансарды минеральной ватой требует обязательной компенсации слабых сторон этого материала: способности абсорбировать влагу, поступающую из помещения, а также высокую продуваемость и низкую стойкость в отношении атмосферных осадков. Поэтому в состав кровельного пирога при условии использования волокнистых утеплителей вводятся две, а иногда три мембраны. В направлении из помещения наружу слои располагаются в следующем порядке:
Схема утепления мансарды минватой
- Финишная облицовка потолка. Самым теплым материалом для этого слоя является гипсокартон и слой шпаклевки (учитывается отдельно при тепловом расчете).
- Воздушный зазор, образованный обрешеткой для крепления финишной облицовки. Равен толщине реек (или оцинкованных профилей) обрешетки. Для работы теплоизолирующей системы этот зазор не обязателен.
- Пароизолирующая пленка. Защищает утеплитель от попадания пара, поднимающегося из помещения.
- Основной утеплитель (2 — 3 слоя минеральной ваты).
- Высокодиффузионная мембрана (гидроизоляция). Ее особенность заключается в одностороннем пропускании воды. Идущая снизу влага (испаряемая минеральной ватой) должна свободно проникать сквозь мембрану, а попадающая сверху вода (атмосферные осадки и конденсат) — стекать под кровельным настилом вниз, на улицу. Пленки такого типа сочетают функции гидробарьера и ветрозащиты. В отечественной практике хорошо себя зарекомендовали трехслойные мембраны изоспан. Лучше для мансарды использовать Изоспан AQ proff, отличающейся высокой прочностью и хорошим показателем пропускания пара (1000 г/м2 в сутки). Зазор между изоспаном и минватой не нужен.
- Вентиляционный зазор между мембраной и кровельным настилом. Образуется планками обрешетки, расположенными перпендикулярно стропилам в плане. Толщина обрешетки обычно составляет 4 — 6 см.
- Кровельный настил.
Утепление крыши изнутри и снаружи
Можно применять комбинированную схему теплоизоляции крыши – двухслойное утепление. При таком способе одну часть теплоизоляционного материала укладывают между стропил, а другую под ними.
Материал для утепления крыши:
При способе укладки утеплителя между и над стропилами для основного теплоизоляционного слоя можно использовать минеральную или стеклянную вату, обладающую обычной плотностью. Верхний же слой должен иметь высокую прочность к продавливанию. Для него подойдут древесноволокнистые или базальтовые плиты. При укладке верхних плит надо обязательно полностью перекрывать стропила для предотвращения образования мостиков холода.
Читайте нашу статью: Какой утеплитель лучше использовать
Утепление крыши своими руками
Сначала укладывают гидроизоляционный материал, его крепят при помощи строительного степлера или оцинкованных гвоздей с широкими шляпками. Затем укладывают утеплитель под и между стропилами. Внутренний слой утеплителя укладывают между поперечными брусами, полностью перекрывая стропила. Толщина бруса должна быть равна толщине теплоизоляционного слоя.
Пароизоляционный слой можно уложить между слоями утеплителя, но тогда для предотвращения скопления конденсата на пленке внутренний слой теплоизоляции должен обладать термическим сопротивлением не более 20 % от основного.
Допустимо уложить пароизоляцию сверху внутреннего слоя утеплителя, но при таком способе риск повреждения пленки во время устройства внутренней отделки помещения, установки электропроводки и приборов освещения повышается.
Обойдемся без контробрешетки
Теплоизоляция мансарды будет выполняться в два этапа. На первом все пространство между стропилами заполняется минераловатным утеплителем. Часто застройщик предлагает изнутри набить контробрешетку, чтобы сделать этот слой толще, но в случае с основательно утепленной мансардой это не имеет смысла. Суть в том, что подкровельная изоляция не учитывается в схеме утепления, она установлена лишь для исключения границ со слишком высокой разницей температур, где обычно и образуется конденсированная влага.
Слой подкровельной изоляции выполняется толщиной 100–150 мм со смещением внутрь. Обычно толщина стропил составляет 200–250 мм, поэтому оставшегося пространства с лихвой хватит для вентиляции. Толщина вентиляционного слоя должна соблюдаться непременно, даже в ущерб теплоизоляции.
На практике это реализовать несложно: по углам между стропилами и обрешеткой кровли прибиваются дистанционные рейки, толщина которых равна вентиляционному зазору. На этих рейках монтируется ограничивающая плоскость, используйте для этого пластиковую садовую сетку, дранку или растяжки из тонкой проволоки. Утеплитель не нужно крепить основательно, гораздо важнее дистанцировать его от гидроизоляции под кровельным покрытием.
В чем сила мауэрлатного бревна?
Конечно же, вариантов монтажа стропильной системы существует великое множество и у каждого застройщика есть право выбора, использовать при строительстве крыши мауэрлат, или обойтись без него.
Но большинство, взвесив плюсы и минусы, останавливают свой выбор на варианте с использованием мауэрлатных бревен. Почему? Ответ очевиден: мауэрлат на несколько порядков повышает жесткость стропильной системы. При этом расход материала невысок.
Но даже, если вы твердо решили использовать мауэрлатные бревна при установке стропил, у вас все равно остается выбор: делать «крышный скелет» безраспорным, или с передачей распора на стены.
У обоих вариантов есть свои нюансы, которые вам придется учесть в соответствии со своими возможностями и требованиями к будущей крыше. Как-никак, вам под ней жить.
Итак, вариант безраспорный: в этом случае мауэрлат не предвидит жесткого закрепления на стене (что называется «намертво») и, с одной стороны, это положительный момент, поскольку не нужно затрачивать лишних сил и времени на закрепительные работы. Но минус в том, что стропила станут шаткими и неустойчивыми и закреплять придется уже их.
Вариант с распорами дает надежную устойчивость стропильной конструкции, но эта надежность зависит от качества работ по закреплению мауэрлатных бревен.
Способы крепления мауэрлата к стене
Крепление бруса к стене дома должно быть максимально прочным и неподвижным. Существует несколько основных способов крепления мауэрлата к несущей стене:
- крепление с помощью стальной проволоки;
- крепление с помощью анкеров, вмурованных в армопояс под мауэрлат;
- крепление с помощью шпилек, вмурованных в кладку.
Рассмотрим эти способы по порядку.
В процессе кладки, за три-четыре ряда до верха стены, между кирпичами продевают сложенную в несколько раз стальную проволоку так, чтобы середина находилась внизу под кирпичами, а концы свободно выходили наружу. Длина берется с таким запасом, чтобы хватило продеть проволоку сквозь брус и затянуть (скрутить). Количество таких обвязок строго не регламентировано, однако их не должно быть меньше, чем стропил.
Мауэрлат притягивают к стене стальной проволокой
В случае, если на стене сооружают армопояс, крепежные элементы для мауэрлата следует заложить заранее. Вообще сооружение армопояса — весьма полезное решение, так как он значительно укрепляет коробку здания, выравнивает верхний венец стен по горизонтали и является важным элементом жесткости конструкции.
Крепление мауэрлата к газобетону выполняется только через армопояс, так как сами блоки слишком мягкие и не предполагают монтаж анкерных или каких-либо других креплений.
Самый удобный способ устройства армопояса на газобетоне — это использование U-образных блоков, которые устанавливают так, чтобы образовался непрерывный желоб по всему периметру внешних стен сооружения. На угловых блоках делают пропил таким образом, чтобы желоб не прерывался, и не было промежутков в его стенках.
Далее собирают арматурный каркас (чаще всего используют арматуру толщиной 12 мм, связанную поперечными перемычками толщиной 6 мм), который закладывают в желоб и заливают бетоном. Заливать бетон следует вкруговую за один заход, чтобы конструкция получилась монолитной.
Вернемся к анкерам. На этапе, когда армопояс установлен в желоб или опалубку, к нему привязывают анкера с резьбой вязальной проволокой. Следует помнить, что анкера должны быть выставлены по линии максимально ровно.
Шпильки устанавливают в линию по шнурку и привязывают к каркасу
Также важно выставить их как можно ближе к вертикальному положению, перпендикулярному горизонтальной плоскости. Армопояс удобно заливать в U-блоки
Армопояс удобно заливать в U-блоки
Армопояс удобно заливать в U-блоки
Каркас для армопояса собирают из арматуры на 12 и укладывают в опалубку по всей длине армопояса.
Количество анкерных креплений не должно быть меньше количества стропил. Также необходимо заранее продумать места расположения анкеров, чтобы они не совпадали с местами крепления стропильных ног.
Укладка каркаса
Когда бетон застывает, анкерные болты оказываются намертво вмурованными в пояс и привязанными к арматурному каркасу железобетонной конструкции, что является максимально прочным и жестким креплением из всех возможных. Впоследствии мауэрлат просто надевается на шпильки заранее просверленными отверстиями и притягивается к стене двумя гайками с шайбой.
Также иногда вместо армопояса в стене устраивают т.н. монолитные подушки или пробки. Длина таких подушек не превышает 400 мм и чаще всего делается в кирпичных стенах. Это как бы «ямы» в кладке, которые также содержат металлоконструкцию (решетку) из прутка или тонкой арматуры, к которой привязывают анкер и заливают бетоном.
Для легких крыш и домов небольших размеров, когда на кровлю не предполагается воздействие значительных усилий и нагрузок, для крепления мауэрлата используют вмурованные в кладку шпильки. Эти шпильки представляют собой Г-образные металлические болты или болты, приваренные к металлическому квадрату 50×50 мм (размер может колебаться).
Шпильки вмуровывают в процессе кладки стен
В процессе возведения стены шпильки вмуровывают в кладку за несколько рядов до верхнего края, с расчетом длины, которой хватит на толщу бруса и контргайку. Далее технология напоминает анкера: когда кладка застывает, на шпильки надевают брус и притягивают его гайками. На самом деле существуют и другие способы крепления, но на них мы подробно останавливаться не будем. Трех перечисленных способов вполне достаточно, чтобы крепко и надежно закрепить мауэрлат на стене дома.
Конструкционные особенности утепленной крыши
В чистом виде обычная скатная крыша представляет собой несущий каркас, сформированный балками, мауэрлатом, опорными стойками и обрешетками, на которые укладывается кровля. Конфигурации стропильной системы могут различаться, но самое главное, что даже в собранном и эксплуатируемом виде их можно утеплить. Теплоизолированная конструкция крыши отличается наличием нескольких слоев изоляции в переходных участках. Самый нижний уровень – перекрытие, отделяющее чердак от жилого помещения. Далее следует непосредственно изоляция скатов с тыльных сторон и в прослойке между обрешеткой и кровельным настилом. Кроме того, устройство теплой крыши предусматривает наличие технологических зон вентиляции. Они могут иметь разное конструкционное исполнение, но задача у вентзазоров одна – исключать скопление конденсата в подкровельном и чердачном пространстве.
Мауэрлат — что это такое и для чего нужен
Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.
Для чего необходимо приспособление:
- обеспечение ровности крыши;
- предотвращение наклонов и перекосов;
- устранение парусности;
- равномерное распределение нагрузки;
- привязка крыши к дому.
Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.
Виды утеплителей
Названий материалов для утепления много, но все они делятся на две большие группы.
Таблица. Группы утеплителей для кровли.
| Наименование утеплителей | Эксплуатационные и физические характеристики |
|---|---|
Ватные | К этой группе можно отнести минеральную вату из базальта, стекловату из вторичного стекла и эковату из макулатуры. Утеплители из ваты могут быть прессованными в виде матов стандартных размеров или рулонными. Есть варианты напыления жидкой эковаты. По показателям теплопроводности и веса перечисленные виды почти не отличаются друг от друга. Дороже всех минеральная вата. |
Полимерные | Пенопласт, пенополистирол, пенополиуретан и т. д. Все эти утеплители изготавливаются на основе одного и того же полимера, отличаются технологией производства и некоторыми добавками. Чаще всего имеют вид плит различной толщины и размеров, могут значительно отличаться по показателям физической прочности. Теплопроводность почти одинакова, незначительные колебания на практике никакого влияния не оказывают. Разброс цен большой. Могут использоваться в жидком виде (напыляемые) или как плиты. |
Для примера мы рассмотрим два наиболее часто встречающихся варианта утепления крыши изнутри. Примеры не только бюджетные, но и эффективные. Процесс разбивается на несколько этапов, от правильного выполнения каждого из них зависит конечное качество работ.
Принципы утепления крыши пенопластом
