Как сделать биокамин своими руками

Что собой представляет биокамин

Биокамин представляет собой современную экологически чистую конструкцию. Он не нуждается в установке дымохода и других строительных работах, так как биотопливо при сгорании не выделает вредных веществ. Из-за наличия открытого огня в конструкции комнату необходимо периодически проветривать, потому что сжигается кислород.

Биокамин имеет много положительных сторон, а его главный недостаток – это высокая стоимость. Приобрести его могут немногие. Но выход есть – возможность изготовления биокамина своими руками. Практика показывает, что создать такую конструкцию под силу каждому, не обладая при этом никакими специальными знаниями.

Изготовление — подробная инструкция с фото

Чтобы выполнить примитивный топливный блок для биокамина собственными руками, который не понадобится дополнительно оформить, вам необходимо подготовить:

• широкую посудину из термоустойчивого стекла (подобная реализуется среди утвари для кухни);
• пустая жестяная банка из-под напитка или пива;
• чуть-чуть утеплителя из базальтовой ваты;
• очень маленькие и средние искусственные камни.

Для начала выставьте банку в посудину, отметьте линию по высоте ее борта и разрежьте канцелярским ножиком.

Потом просверлите донышко банки в 3—4 местах, плотно заложите в середину базальтовое волокно и вставьте одну половину в иную, как показано на фото.

Импровизированную горелку установите в стеклянную посудину и прекрасно обложите камнями и ракушками. Залейте горючее в банке через отверстия и подожгите. Для пробы можно применять медицинский спирт. Как горит такой рукодельный био-камин, видно на следующий фотографии:

Подробно производственный процесс показан в видеосюжете:

Если в доме найдется аппарат инверторного типа, которым вы сможете пользоваться, емкость можете выполнить из нержавеющей стали, а потом зафиксировать ее между 2-ух толстых стекол, как нарисовано на чертеже.

Чтобы выполнить линейный вариант горелки, нужно взять профильную трубу из нержавейки сечением 4 х 4 см и стенка имеет толщину 2 мм. Потом отрежьте от нее уголок по всей длине и сделайте на ребре крестообразные прорези угловой шлифмашиной.

Дальше, герметично приварите уголок к отрезанному месту на трубе, перевернув его ребром вниз, чтобы в результате вышла впадина. Плотно набейте внутреннюю полость горелки невоспламеняющейся базальтовой теплоизоляцией, а потом заварите торцы.

Заключительный шаг – изготовление обрамления для вашего топливного блока. Вырежьте рамку из тонкого металла и бережно прихватите ее к горелке. Потом заполните последнюю этанолом (он же – этиловый спирт) и подожгите.

К готовому топливному элементу вы можете приделать ножки, а лучше – встроить в портал камина или корпус из крашеного металла, который можно повесить на стенку. Пример подобного короба показан на чертеже.

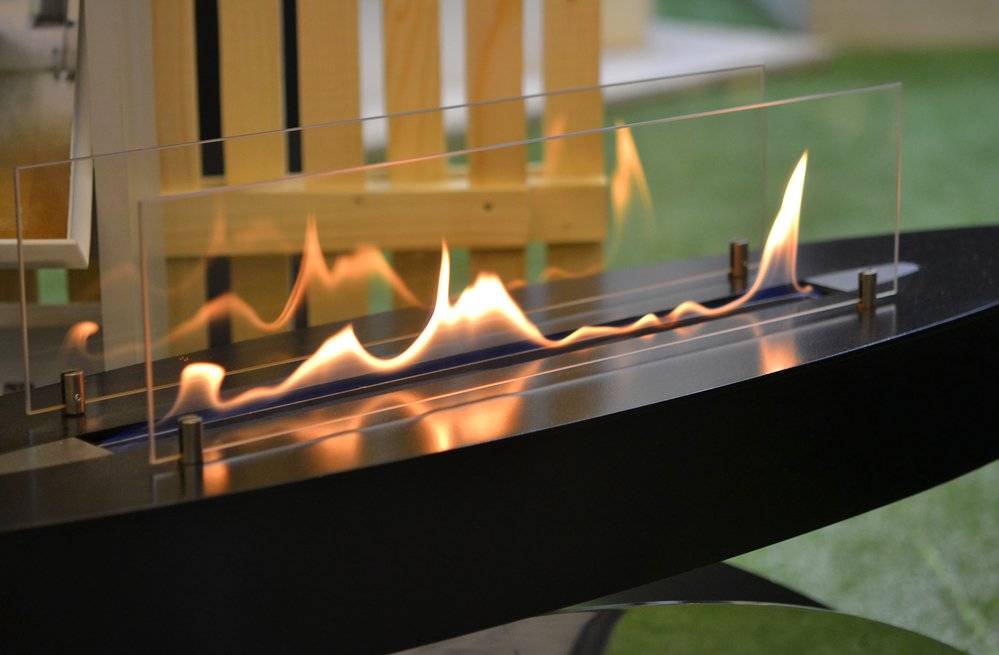

Простой настольный биокамин

Такие камины послужат идеальным дополнением к любому дизайну помещения, а в вечернее время даст возможность полюбоваться живым огнем во всей его красе. Одним из главных достоинств настольных каминов является их простота. Рассмотрим подробнее, как сделать один из таких биокаминов.

Для создания такого камина своими руками нам потребуется:

• 4 стекла.
• Короб для основания из металла или другого огнеупорного материала.
• Стеклорез.
• Герметик для скрепления стекол.
• Стальная сетка.
• Огнеупорные камни для декора.
• Емкость для топлива.

Пошаговая инструкция изготовления настольного биокамина:

• Выполняем расчет размеров будущей конструкции. Для одной горелки минимальным расстоянием между стеклами считается 15 см.
• Выполняем подгонку стекол под размеры короба. Если они соответствуют размерам – замечательно. В противном случае нужно обрезать лишнее стеклорезом. Стеклянный короб после соединения будет устанавливаться на основание.
• Соединяем стекла герметиком. Для этого наносим герметик на торцевую часть стекла и соединяем его под прямым углом с другим стеклом. Чтобы герметик полностью высох, потребуется не менее суток. Для этого под каждую сторону устанавливаются подставки.
• Стеклянный короб без верха и дна устанавливается на основание. Если расчеты были выполнены правильно, то он должен точно стать на грани. Для скрепления стекла и основы снова используем герметик.
• В центр основания ставим горелку с биотопливом и накрываем ее стальной сеткой. Ее необходимо вырезать так, чтобы ее края ложились на грани основания. Рекомендуется укладывать сетку в несколько слоев, чтобы она не проваливалась под тяжестью декоративных камней.
• Ровным слоем выкладываем камни на сетку. Если используются натуральные камни, собранные своими руками, их нужно обязательно промыть. В таком случае при нагревании они не будут издавать неприятный запах.
• При необходимости поджигаем горелку и проверяем результат.

Важно! Данная конструкция очень проста в сборке, но имеет ряд недостатков. Прежде всего – это невозможность пополнения топлива без разборки части камина. Вторым недостатком является отсутствие регулятора горения

Как следствие, нельзя изменить ни силу пламени, ни расход топлива

Вторым недостатком является отсутствие регулятора горения. Как следствие, нельзя изменить ни силу пламени, ни расход топлива.

Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.

В продаже можно найти биотопливо различных марок. Предпочтение следует отдавать сертифицированной продукции, иначе можно столкнуться с серьезными неприятностями

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

• биоэтанол – около 95%;
• метилэтилкетон, денатурирующее вещество – порядка 1%;
• дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.

Использовать для биокаминов самодельное топливо не рекомендуется, но если все же решились попробовать, для его изготовления нужно брать только бензин высокой очистки “Калоша”

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с лучшими марками биотоплива.

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Заправку топливного бака нужно проводить очень осторожно. Если жидкость пролилась, нужно сразу же вытереть ее сухой тряпкой, иначе возможно произвольное возгорание. Жидкости отмеряются и смешиваются

Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива приведена здесь.

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания

Выбор топлива для биокамина

Материалом для топлива может быть: клубни картофеля, свеклы, деревянная стружка. При желании топливо можно изготовить самим. Денатурированный этанол или биоэтанол, т.е. спирт, при сгорании выделяет немного углекислого газа и пар. Так как пламя при сжигании спирта имеет синий цвет, для эффекта настоящего огня в биоэтанол добавляют различные добавки, чтобы спиртовой камин смотрелся более естественно. Огонь из разбавленного спирта горит естественно оранжевым пламенем, а для усиления эффекта потрескивания дров используют биогели, в состав которых включает морскую соль.

Также топливо можно изготовить самим, для этого нам потребуется:

• 96% этиловый спирт — 1 л;
• бензин с высоким октановым числом — 50 мл;
• Аромамасла — 5 капель.

Далее все это тщательно перемешиваем, чтобы у нас была однородная масса и загружаем в топливный бак или горелку. Такое топливо, однако, имеет существенный недостаток — такую смесь нельзя изготовить про запас, так как она все равно расслоится.

Варианты горелок для биокаминов

Горелка – самая важная деталь любого камина. Изготоавливается она различными способами. Здесь нужно подойти очень ответственно, так как при неправильной установке горелки, последствия могут быть не очень хорошими.

Опять-таки не забываем про соотношение размера комнаты и величины биокамина. В комнате в 30 квадратных метров, возможно, установить не более двух горелок. Внутри горелку красить не нужно, так как краска все равно сгорит, но снаружи это возможно.

Самый простой тип топливного элемента

Для изготовления простого топливного элемента берем емкость из нержавеющей стали, изготавливаем бак. Бак делаем глубиной около 3-5 см. Наливаем в бак топливо и опускаем фитиль. Затем фитиль выводим на поверхность.

Простое устройство с наполнителем

Самый простой способ изготовления из минеральной ваты. Лучше использовать вату на акриловой основе, так как у нее есть ряд преимуществ в сравнение с минеральной ватой из базальтовых волокон. Если вы не нашли вату на акриловой основе, можно использовать и другие виды, главное чтобы они были изготовлены из более мягких материалов. Резервуар наполняем абсорбентом (минеральной ватой). Минеральная вата на акриловой основе хороша тем, что она хорошо впитывает влагу. Она горит дольше и при изготовлении такой ваты не используется формальдегид, следовательно, она безопасна для здоровья.

Горелка двухкамерная с перфорацией

Более сложный вариант – горелка с двумя камерами и перфорацией. Такие горелки обычно изготавливают на фабриках. Такая конструкция снижает площадь пламени, влияя на снижение расхода топлива. Можно также сделать бак с двойным дном. Тогда горелка меньшего размера устанавливается в баке размером больше горелки. Край верхней горелки должен перекрыть стенки нижнего бака. Топливный бак с двойным дном прослужит дольше обычного.

Как красиво задекорировать камин

Чтобы биокамин смотрелся максимально приближено к настоящему камину его необходимо задекорировать различными атрибутами, используемыми для розжига.

Это может быть:

• декоративная облицовка;
• кочерга;
• щипцы;
• керамические поленья;
• камни, как натуральные, так и искусственные;
• глиняные или фаянсовые фигурки;
• стекло цветное;
• зеркала.

Лучше применять съемный декор для периодической смены внешнего вида.

Также существуют камины с авто-поджигом и гашением. Преимущества таких каминов в том, что ими можно управлять дистанционно. Есть функция блокирования от детей. Внутри камина встроен вентилятор для охлаждения. Его можно подключить к системе wi-fi и управлять с помощью планшета или смартфона, либо подключить к системе «Умный дом».

В автоматизированных каминах есть датчики:

1. влажности помещения;
2. контроля температуры;
3. содержания углекислого газа в комнате.

Правила безопасного использования биокамина

• Не оставлять огонь без присмотра;
• Не ставить биокамины близко к горючим материалам, например штор, деревянной мебели и т.д.;
• Добавлять топливо можно только после полного остывания устройства;
• Не применять топливо непонятной этиологии;
• Время от времени проветривать комнату, в которой находится биокамин;
• Ставить биокамины нужно на ровное основание (в автоматизированных каминах есть датчик горизонтального уровня);
• Если при заправке вы разлили смесь, необходимо тут же все насухо вытереть для предотвращения возгорания;
• Лучше заливать топливо для одного использования камина, иначе воздух может быть отравлен парами этанола;
• Беречь руки при разжигании фитиля с помощью специальной металлической зажигалки.

Устройство и принцип работы

В традиционном исполнении биокамин состоит из следующих элементов:

• Горелка — изготавливается из жаропрочного металла и натуральных или искусственных камней. Для контролирования интенсивности горения в конструкции может быть предусмотрено наличие специальной регулируемой заслонки.
• Топливный блок — имеет вид емкости, предназначенной для заливки топлива.
• Защитный экран — размещается с боков или со всех сторон прибора с целью обеспечения безопасности и предотвращения вероятности вылета искр.
• Корпус — в некоторых устройствах он отсутствует. В миниатюрных моделях его функцию может выполнять топливный сектор.

Биокамин своими руками из гипсокартона

Выбранное место обуславливает форму, по которой будет сделан биокамин – угловую или прямую, вдоль стены. Любой задавшийся целью создать очаг у себя дома должен подготовить или найти эскиз с инструкцией, как сделать биокамин самому, и приобрести необходимые материалы:

• Гипсокартон и профили под него.
• Саморезы.
• Материалы для внутренней отделки, например, керамическая плитка и термоустойчивый клей для нее.
• Материал для внешней отделки, например, камень.
• Вата, затирка и финишная шпаклевка.

Чертежи готовых биокаминов содержат в себе информацию о том, как делать биокамины, а именно, определяться с размерами. Однако дизайн конструкции может быть абсолютно любым – достаточно лишь пустить в ход свое воображение.

Когда все готово к началу работы, можно приступать к последовательному выполнению следующих шагов:

Согласно инструкции на стене очерчиваются линии разметки, к которым в дальнейшем крепятся сформированные направляющие для корпуса биокамина. С помощью саморезов ставятся стоечные профили и каркас.

С помощью отвеса нужно проверить правильность расположения всех элементов

Далее при строительстве биокамина каркас обшивается гипсокартоном. Оптимальное расстояние, на котором его следует скреплять – от 10 до 15 см. При выполнении этой работы также нужно проложить в области топки слой из минеральной ваты толщиной около 5 см.

Направление волокон – вертикальное или хаотичное — минеральной ваты сказывается на свойствах, которые она наилучшим образом обеспечивает. Так, для биокаминов подходит материал с хаотичным направлением, которое лучше обеспечивает теплоизоляционные свойства.

На дне топки оставляется углубление, в которое в будущем установится горелка. Затем с помощью негорючих материалов оформляется дно биокамина. С внешней же стороны гипсокартон шпаклюется и облицовывается выбранным материалом.

Для облицовки выбирается более подходящий для интерьера и ценовому параметру материал. Главное, чтобы он был огнеупорным.

Оставшиеся швы затираются, поверхность протирается влажной и сухой тряпкой. После этого при строительстве биокамина своими руками можно приступать к декорированию – добавить горелку, выложить декоративные элементы. Можно также предпринять дополнительные защитные меры, например, установить на переднюю стенку огнеупорное стекло.

Горелка позволяет воспроизводить огонь равномерно, ярким цветом, без вспышек. Некоторые модели горелок содержат защиту от разливания топлива во время опрокидывания.

Пошаговая инструкция по сборке в деталях

Способов изготовить камин для квартир, очень много. К примеру, есть пошаговая инструкция по сборке декоративной печи, которая отлично впишется в любой дом.

Для ее создания вам понадобится следующие детали:

• топливный блок с задвижкой, подставка под него (из металла);
• огнестойкое стекло из керамики для обеих стенок;
• болты, шайбы и мягкие подкладки;
• прокладки из резины и металлические ножки;
• краска черного цвета, защищающая от огня, или особый материал, служащий для дизайна панели (камень, алюминий).

Обычная сборка:

Прежде всего сделайте деталь для бака.

• Согласно чертежам, сделайте 2 бруса. Они будут исполнять роль крепления фанерной части. Выпилить нужно только верхнюю и нижнюю половины. В нижней части будет крепиться обрамление из стекла.
• Вверху проделайте отверстие в форме прямоугольника для топливной емкости.
• Просверлите дырочки для болтов. Через них будут проходить болты, которые имеют силиконовые прокладки. Все действия нужно проводить аккуратно, чтобы конструкция не разбилась.
• Когда конструкция будет готова, в ее верхнюю половину (в выпиленное отверстие) устанавливается топливная емкость.

Топливный блок своими руками

Хотя готовые покупные блоки имеют сравнительно невысокую стоимость, многие предпочитают самостоятельное изготовление. Перед началом сборки возьмите за основу следующие советы:

• Если вы хотите добиться максимально продолжительного горения пламени, используете пропитанную биоэтанолом или спиртом минеральную вату;
• Также вы можете полностью отказаться от какого-то наполнителя. В этом случае такой камин не сможет качественно обогревать помещение, а стенки самой конструкции должны быть максимально высокими.

Собираем бак без использования наполнителей

Для сборки топливного резервуара без присутствия наполнителя, воспользуетесь следующей пошаговой инструкцией:

1. За основу берётся нержавеющая сталь, толщина которой не должна быть меньше 2-3 миллиметров. Изготавливаем из неё основание, исходя из размеров отмеченных вами на чертеже. При этом стеки основания должны иметь высоту не менее 4-6 сантиметров. Данная ёмкость необходима для залития в неё топлива;
2. Оснащаем нашу конструкцию ограничителем и определяем небольшой участок, на котором и будет происходить процесс горения топлива;
3. В ёмкость устанавливаем предварительно собранный металлопрофиль, имеющий П-образные очертания. Он должен легко вставляться во внутреннюю часть резервуара;
4. Ширина данного элемента должна быть на 1-2 сантиметра уже самой подложки. На одной из стенок профиля делаются отверстия;
5. Для того чтобы биоэтанол мог полностью прогорать, оснастите резервуар небольшим уклоном на его дне. Для данных целей нам понадобится гипс, который заливается в ёмкость, после чего она наклоняется и остаётся в данном положении до полного застывания раствора. На последнем этапе одна сторона профиля подрезается.

Для повторного ознакомления с этой и другими инструкциями рекомендуем к просмотру видео в этой статье.

https://youtube.com/watch?v=i15t6jJs2bc

Изготовление с применением стекловаты

Боля создания своими руками боле усовершенствованного и идеального блока, рекомендуем воспользоваться следующей инструкцией:

1. Схема сборки является аналогичной первому руководству. Однако в месте размещения и установки металлического профиля, выполняем дополнительное закладывание стекловаты;
2. Не следует заменять стекловату, базальтовыми или любыми другими заменителями данного материала. Так как именно стекловата обладает следующими качествами и особенностями: хорошо впитывает любые жидкости, дышит и пропускает вырабатываемый пар в результате прогорания биоэтанола, в её составе полностью отсутствуют формальдегиды.

Топливный блок для биокамина своими руками, можно сделать из недорогих подручных материалов и тем самым выгодно сэкономить свои денежные средства. Емкость, изготовленная согласно инструкциям, прилагающимся к данной статье, гарантированно долговечная и безопасная. Сделать такой бак можно как из листовой нержавеющей стали, так и применив уже готовое основание (кружка, глубокое блюдце).

Это интересно: Печь с водяным контуром своими руками

Уличный стол с очагом

На самом деле очень простой стол из поддонов с очагом в центре. Вы наверняка сможете собрать его без всяких инструкций, руководствуясь пошаговыми фото, которые любезно выложил в интернет автор этого проекта. Главное, заранее подготовить материал и оценить, что из него получится. Как подсказывает опыт, гораздо лучше работать с тем, что у вас есть, чем с тем, что вы думаете, что у вас есть. Если вы тоже собираетесь использовать старые поддоны, то будьте готовы к тому, что часть материала окажется непригодной. Поэтому, когда найдете поддоны, разберите их, отсортируйте всю древесину по категориям, подсчитайте общие размеры. У автора на изготовление стола пошло три поддона. Длина, соединяющая ноги, составляет 1 метр в длину и была завинчена и склеена.

1. Используя базу, установите две доски, чтобы сделать квадрат, остальная часть столешницы выровнена и скреплена снизу.
2. Рассчитайте середину стола и установите очаг.
3. Затем добавте 5 досок, 2 с одной стороны и 3 с другой. Этого достаточно, чтобы держать очаг на месте.
4. Закрепили ноги большим количеством шурупов.
5. Прибейте еще две доски к ногам, к внутренней стороне стола, чтобы сделать дополнительную поддержку. Выглядит не очень красиво, но с внутренней стороны их не видно.
6. Нарежьте небольшие дощечки необходимого размера, чтобы заполнить пробел.
7. Купите банку черной термостойкой краски и покрасьте очаг .

Вроде все. Правда автор ничего не сказал, как будет взаимодействовать раскаленный очаг с деревом, поэтому советую предусмотреть этот вопрос, и добавить в точки соприкосновения металла с деревом какой-нибудь изоляционный материал.

Нюансы изготовления

Задумываясь о том, как сделать биокамин самостоятельно, первое что приходит на ум, следует найти или нарисовать его чертеж, схему. Найти в Интернете или отксерокопировать в магазине подобные документы будет совсем несложно. В крайнем случае чертежи биокамина можно нарисовать своими руками, если вы обладаете должными навыками.

Чертеж биокамина необходим в первую очередь для того, чтобы точно выверить размеры устройства. При этом желательно нарисовать схему каждой части системы, чтобы понять, как будет устроен свой биокамин внутри, как будут крепиться детали к каркасу, какие элементы потребуются. Качественно проработанная схема биокамина в последствии значительно упростить вам работу по сборке аппарата, поэтому создавая эскизы, постарайтесь максимально проработать детали.

Схема небольшого экокамина

Существуют некоторые нюансы, которые нужно учитывать при разработке подобного устройства:

• Изготовление биокаминов начинается с проработки дизайна и общих форм аппарата. При этом не стоит забывать о безопасности, следует определиться, как и где установить защитный экран. Размещать защитный экран из стекла следует на некотором удалении от прямого огня. Считается, что расстояния в 15 сантиметров будет достаточно. Если огонь будет ближе, есть вероятность, что стекло лопнет, даже закаленное.
• Топливный бак для биокамина желательно изготовить из металла, толщиной от 2-3 мм. Более тонкие стальные листы при воздействии температуры могут банально прогореть. Для больших каминов топливный блок лучше всего купить в магазине, не стоит лишний раз пренебрегать безопасностью.
• Количество горелок вы устанавливаете на свое усмотрение, но специалисты рекомендуют не размещать большие биокамины в маленьких помещениях. Так для комнаты размером 25-30 кв.м. в устройство можно установить пару горелок, но не более.

Оригинальный экокамин в виде полена

Отметим, что при необходимости горелку из металлической емкости подходящего размера легко можно сделать самостоятельно. Пошаговая инструкция в этом случае будет выглядеть следующим образом:

• Для открытых экокаминов следует задекорировать горелку, можно ее просто покрасить в нужный цвет снаружи. Внутри, конечно, красить нельзя, поскольку краска непременно сгорит.
• Сверху на металлический резервуар кладется и закрепляется сетка. Если ячейки слишком крупные, можно вырезать нескольку кусочков. Отметим, что прочность сетки важный параметр, ведь на нее мы положим тяжелые декоративные аксессуары.
• Дно емкости с сеткой соединяется фитилем. Ничего страшного, если он будет немного виднеться, все равно его потом скроют декоративные элементы.

Создавая настольный камин своими руками, следует поэкспериментировать с оптимальным размером и видом горелки, устраивающий вас с декоративной стороны.
