Какой тип подключения радиаторов выбрать?
Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.
Однотрубная схема
Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов.
Двухтрубная схема
Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.
Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Правила монтажа контура без насоса
Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.
Для правильной организации контуров без насоса придерживайтесь следующих требований:
- Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
- Для устройства разводки выбирайте трубы подходящего диаметра и типа.
- Учитывайте используемый тип теплоносителя и особенности его подачи.
Подбор трубопроводов и их уклона
Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.
Для организации самотечной сети можно использовать следующие виды труб:
- Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
- Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
- Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
- Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.
Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.
Выбор теплоносителя
Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.
Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.
Выбор нижнего или верхнего подключения подачи
Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.
Особенности каждой подачи следующие:
- При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
- Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.
https://youtube.com/watch?v=vVEj7wcr1ik
Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.
Расчет системы отопления
Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.
Исходными данными для расчета являются следующие параметры:
- Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
- Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.
Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:
N = 130 x 1,2 / 10 = 15,6 (кВт)
Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:
- Площадь – учитываются только комнаты, в которых устанавливаются батареи.
- Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
- Площадь составляет 30 метров квадратных.
- Мощность одной секции батареи составляет 180 Вт.
N = 30 x 100 / 180 = 16,7 = 17 (шт)
Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.
Виды систем отопления
Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.
Водяное
Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

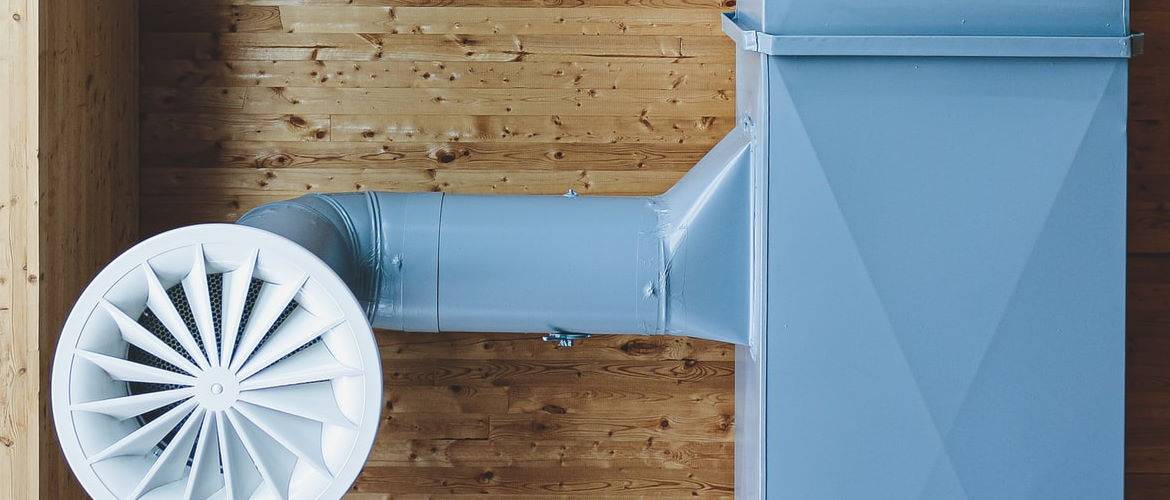

Воздушное
Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.
Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.
Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.
Паровое
Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.
Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.

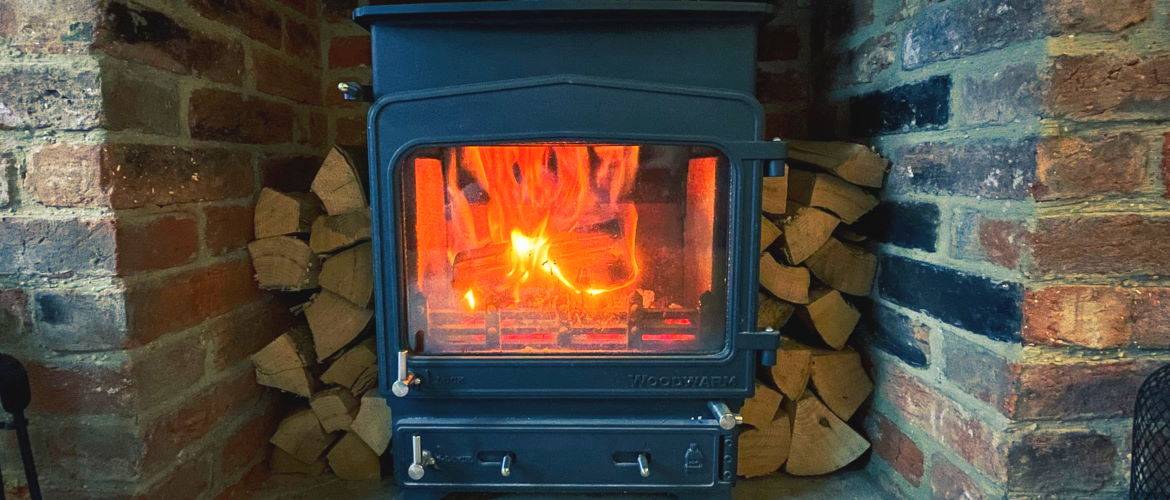

Печное
Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.
Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.
Газовое
Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.
Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.
Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.
Солнечное
Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.
Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.
А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.
Электрическое
Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.
Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.
Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.
Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы
Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.
Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:
- Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
- Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
- Экономное расходование основного материала – труб.
- Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
- Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
- Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
- Простота конструкции, определяющая ее надежность.
- Простой монтаж, обслуживание и эксплуатация.
Использование средств автоматизации позволяет включить однотрубную систему в комплекс схемы управления «Умный дом», регулирующий ее работу в зависимости от погодных условий, времени суток, сезона и других факторов.
Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.
Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.
Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.
В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.
Одновременно возникает возможность регулировки количества теплоносителя, проходящего в любом из коллекторов системы.
Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:
- Возможность автоматической регулировки температуры в каждом помещении.
- Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.
Вместе с тем имеются и определенные недостатки:
- повышенная сложность конструкции;
- большая материалоемкость разводки;
- повышенная трудоемкость исполнения.
От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.
Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище с пониженным расходом горючего.
Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.
Классификация и обустройство водяной сети отопления
Различается два типа систем – с естественной и принудительной циркуляцией. Гравитационная (самотечная) сеть работает по физическим законам – вода транспортируется за счет повышения температуры и плотности. Контур обратного тока выкладывается с наклоном в сторону котла для облегчения транспортировки жидкости.
Принудительная сеть работает посредством циркуляционного насоса. Прибор обеспечивает транспортировку теплоносителя с повышенной интенсивностью. Система становится энергозависимой, но экономичной – за счет ускорения течения воды тратится меньше топлива на прогрев.
Отопление с естественной циркуляцией в одноэтажном строении
Гравитационные магистрали практичнее делать в одноэтажных домах. В этом случае трубопровод удобнее выложить с наклоном, чтобы обеспечить оптимальный режим циркуляции. Расчет уклона минимум 0,5% от положения контура. Проще говоря, надо делать наклон в 2 см на каждый 1 м магистрали.
Особенности монтажа системы отопления в частном доме без насоса:
- Котел устанавливается в самой нижней точке схемы. Чаще всего его ставят в подвале. Оптимальный перепад высоты 100 см.
- Расширительный бак монтируют в самой верхней точке схемы. Разница высот до 50 см.
- От котла обустраивается длинный вертикальный стояк. Это разгонный трубопровод, по которому горячий теплоноситель поднимается вверх.
- Скорость циркуляции 0,1-0,25 м/с. Чтобы обеспечить интенсивность, требуется тщательный расчет сечения трубопровода.
- При установке герметичного расширительного бака выбирается уровень равный с котлом. В самую верхнюю точку системы врезается воздухоотводчик.
Схема отопительной системы одноэтажного дома с принудительной циркуляцией
Более простой вариант, при котором не придется соблюдать уклон при выкладке контура обратного тока. Система дополняется насосом, который врезается в трубопровод обратной циркуляции рядом с котлом. До насоса устанавливают грязевой фильтр. Иногда сеть дополняют байпасом – устройство позволяет запускать циркуляцию воды при отсутствии электричества. На байпас монтируют группу безопасности, прибор поддерживает работоспособность сети в оптимальном режиме.
Система водяного отопления естественной циркуляции в двухэтажном доме
Для строения более 1 этажа подойдет вертикальная двухтрубная разводка отопления от котла в частном доме с естественной или принудительной циркуляцией. Гравитационная сеть 2-этажного дома мало отличается от строения такой же системы в одноэтажной постройке. Котел нагрева устанавливают в подвале, там же формируется разводка для батарей – их принято располагать друг над другом. Получается что два радиатора на разных этажах образуют стояк, подключенный в нижней части к обратному контуру.
Система отопления с принудительной циркуляцией в двухэтажном доме
Рассматривая, как сделать отопление своими руками, учитывают тип разводки – при данном способе она должна быть горизонтальной. Получается, что под радиаторами прокладывается две трубы – подачи и обратки, каждая батарея стыкуется с обоими контурами.
Раздача теплоносителя организуется небольшим стояком, длина которого ограничена полом второго этажа. На первом этаже от стояка выполняется отвод в сторону горизонтальной разводки. На втором этаже стояк является продолжением контура подачи.
Если собрать сеть правильно, перебоев не возникнет, насос подает воду равномерно, обеспечивая нужный уровень давления.
Расширительные баки
Одной из самых главных особенностей систем отопления с промежуточным теплоносителем, особенно это касается водяных систем, является та, что теплоноситель при нагревании расширяется, увеличивается в объеме, образуется избыточное давление, ему надо куда-то деваться. Расширительный бак способен выравнивать давление, что предотвращает деформацию системы в целом. Поэтому без него инсталляция системы невозможна.
Расширительные баки производятся двух типов:
- открытые, активно применяются для открытых систем с естественной или реже с принудительной (что не рекомендуется) циркуляцией теплоносителя, плюсы – простота конструкции, невысокая стоимость, минусы – склонность к возникновению коррозии, необходимость постоянного пополнения теплоносителя, монтажа в наивысшей точке;
- закрытые, монтаж производится только в системах, обладающих принудительной циркуляцией теплоносителя, бак – это герметичный сосуд с очень эластичной мембраной, расположенной внутри корпуса из металла, она бывает диафрагментарной или болоной, принцип работы довольно простой – в одной части находится воздух или накачивается газ инертного типа под заданным давлением, в другой место для образовавшегося дополнительного объема теплоносителя, плюсы – отсутствие необходимости долива жидкости, устойчивость к коррозии, минусы – более высокая стоимость.
Расширительные баки закрытого типа выпускаются двух видов – со сменной мембраной (так называемые фланцевые) или мембраной, смена которой невозможна. Давление может контролироваться с использованием манометра, а регулироваться путем установки предохранительного клапана.
Как устроить водяное отопление частного дома своими руками, схемы монтажа
Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.
Современные газовые котлы — хорошее решение для надёжной системы отопления
Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.
Особенности устройства однотрубной системы
Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.
Принцип однотрубной системы отопления с естественной рециркуляцией воды
Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.
Котельная частного дома с современным отопительным оборудованием
При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.
Схема подключения радиаторов к двухтрубной системе отопления
Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.
Как устроена двухтрубная система
В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.
Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.
Схемы подключения двухтрубной системы отопления в двухэтажном коттедже
Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.
Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.
Схема открытой системы отопления с циркуляционным насосом
Способы подключения радиаторов
При выборе системы отопления с жидким или парообразным теплоносителем основной нагрев помещений производят радиаторы, отдавая тепло через свою поверхность. Для подключения батарей к системе к ним проводят трубы. Схемы подключения радиаторов отопления в частном доме к трубопроводам выбирают исходя из типа разводки и личных предпочтений.
Боковое
При боковом подключении радиаторов подсоединение к системе происходит с одной стороны. Сверху входит горячий теплоноситель, снизу идет обратка. Такой вид часто встречается в многоквартирных домах, где батарея подключена к вертикальному стояку. Радиаторы с таким подключением стоят дешево, но спрятать краны при установке не получится.
Диагональное
Труба с подачи в диагональном соединение входит вверху батареи, а обратка выходит из противоположной нижней части. При таком способе подключения КПД достигает 100%, но рекомендуется устанавливать кран Маевского, чтобы можно было спустить лишний воздух из системы.
Нижнее
Нижнее подключение подразумевает подводку труб внизу радиатора. Для установки используются специальные батареи, снабженные регулировочным клапаном. Такие радиаторы дороже, но позволяют максимально спрятать стояки под полом или в стене.
