Расчет количества секций радиаторов отопления

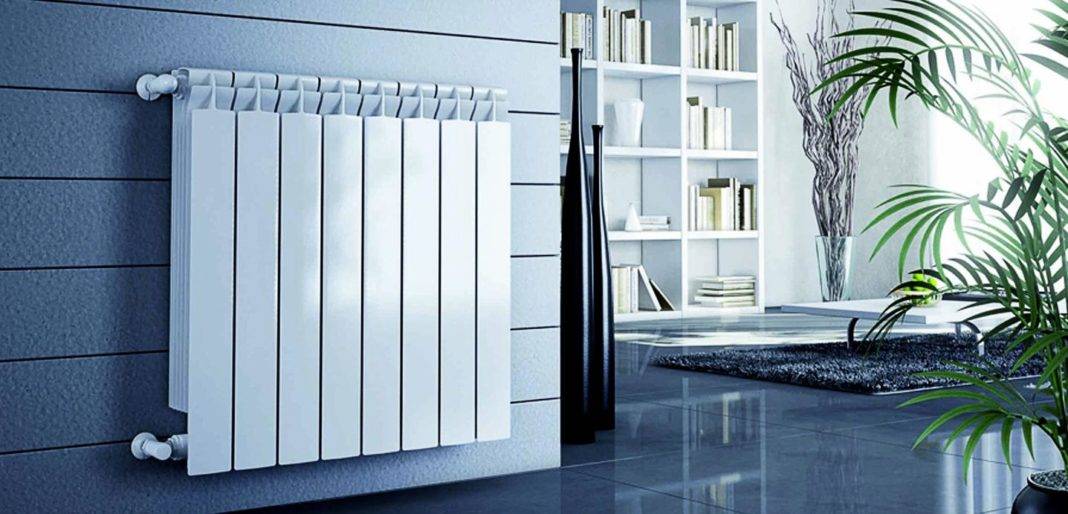

Почему лучше устанавливать биметаллические радиаторы?

Почему лучше устанавливать биметаллические радиаторы

В частности стоит отметить несколько преимуществ таких радиаторов.

1. Долговечность. Стоит сказать о том, что на самом деле максимальная долговечность биметаллических радиаторов еще не установлена, так как ни одно устройство еще не проработало полный срок, однако большинством производителей предоставляется гарантия на такое оборудование около 20 лет.
2. Мощность. Только некоторые алюминиевые устройства могут предоставить столько же тепла, сколько кВт в биметаллическом радиаторе. Расчёт таких устройств за счет этого является более простым.
3. Дизайн. Биметаллические батареи без труда смогут вписаться в абсолютно любой интерьер, за счёт чего они и получили такое широкое распространение.

Всё это сделало относительно молодые биметаллические радиаторы наиболее популярным вариантом отопления.

Однако, как известно, единственным недостатком данного варианта отопления является стоимость биметаллических радиаторов

, потому что они на порядок дороже своих аналогов

Именно поэтому важно знать, как рассчитать количество секций. Биметаллические радиаторы должны устанавливаться в нужном количестве, чтобы не переплачивать за лишнее оборудование

Что делать если нужен очень точный расчет?

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Главная » Отопление » Как рассчитать количество секций радиатора

Методология расчёта

Её применяют при определении реального температурного напора Δt (разница между средними температурами теплоносителя в радиаторе и воздуха в комнате). Расчёт производят по формуле:

Δt = (t_подачи + t_{обратки})/2 – t _{воздуха}

Учитывая нормативную Δt = 70С и среднюю температуру воздуха в комнате – 22 С, получают:

(t_подачи + t_{обратки}) = 2(70 + 22) = 184С

Принимая во внимание, что базовый норматив разницы температур между подачей и обраткой составляет 20 С, определяют их значение:

t_подачи = (184 + 20)/2 = 102С

t_{обратки} = (184 — 20)/2= 82С

В действительности такое просто невозможно. Дело в том, что максимальный нагрев воды котёл может выдать не больше 80 С, притом дойдёт до батареи отопления максимум 77 С. Δt примерно составит 40 С. Следовательно, реальная теплоотдача 1-й секции будет не 180 Вт, а 100 Вт. Для упрощения расчёта теплоотдачи применяют таблицу понижающих коэффициентов.

Δt	К
40	0,48
45	0,56
50	0,65
55	0,73
60	0,82
65	0,91
70	1

Паспортную величину мощности умножают на соответствующий коэффициент. То есть, на обогрев одного квадратного метра площади помещения потребуется теплоотдача 180 х 0,48 = 86,4 Вт. С округлением в большую сторону получают, что для обогрева 10 м2 потребуется приблизительно 1 кВт теплоотдачи. То есть разделив 1 кВт на 86,4 Вт, получат 1000/86,4 = 9 секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт

Температура носителя так же должна учитываться

Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.

В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент: если потолок равен 3 м, то параметры умножаются на 1.05; при высоте 3.5 м он составляет 1.1; при показателе 4 м – это 1.15; высота стены 4.5 м – коэффициент равен 1.2.

Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м

Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь. Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Как получить ориентировочные данные

Далеко не всегда требуется точный расчет количества радиаторов отопления. Делая капитальный ремонт в городской квартире, вам будет вполне достаточно ориентировочных данных, которые можно получить за пару минут опираясь на стандартные усредненные показатели.

Расчет размера батареи по площади комнаты

Данный способ считается наиболее простым и отлично подходит для владельцев квартир в стандартных городских высотках. В многоэтажных домах существенно повлиять на большинство параметров помещения в принципе не реально, поэтому зачастую нет смысла углубляться в дебри сложных теплотехнических вычислений.

Вариант приблизительного расчета.

Согласно утвержденным СНиП, для того чтобы обогреть 1м² квартиры жителю центральной части нашей великой родины необходимо 100 Вт. Это значение принято в качестве среднего для квартир имеющих стандартное утепление и потолки не выше 3м. При тех же условиях на севере уже понадобится 150 – 200 Вт. В южных районах, как правило, ориентируются на 60 Вт.

Инструкция к любой батарее содержит данные по ее мощности. Вам остается только умножить квадратуру комнаты на 100 Вт и разделить на паспортную мощность одной секции выбранного вами радиатора.

Приблизительные допуски.

Теплопотери в зависимости от расположения батареи.

Как мы уже говорили, этот способ расчета приблизительный, такие тонкости как наличие балкона, количество и размер окон в комнате, а также ряд других поправок четко не учитывается. Чтобы компенсировать все эти виды теплопотерь, принято увеличивать конечную цифру на 20%. Если расчет ведется для кухни, то здесь можно оставить все как есть, без учета теплопотерь. Так как на кухне есть дополнительные источники тепла.

Зависимость количества секций от объема помещения

Данный способ предпочитают использовать владельцы квартир со свободной планировкой и высокими потолками. Еще он хорошо подходит, когда нужно посчитать размер батареи в частном коттедже или помещении с двумя и более уровнями.

Расчет необходимого количества радиаторов отопления здесь основывается на объеме помещения. То есть сначала вам нужно посчитать количество кубических метров, перемножив длину, на ширину и на высоту.

Формула примерного расчета.

Как и в первом случае, за основу берутся условные данные. Принято считать, что для центра России на обогрев 1м³ в панельном доме со стандартным утеплением нужно 41 Вт энергии. Для кирпичных стен с толщиной в 2 и более кирпича, а также для частных домов с усиленным утеплением необходимо 34 Вт. Зная объем помещения и мощность 1 секции, нетрудно посчитать количество секций.

К примеру, объем кухни в кирпичном доме старой постройки три на четыре метра с высотой потолка 4 метра будет 48м³ (3х4х4=48). Соответственно для ее обогрева необходимо 1,632 КВт (48х34=1,632). Средняя мощность секции общеизвестной чугунной батареи МС-140 равна 160 Вт. Теперь 1,632 КВт, делим на 160 Вт и получаем 10,2 секции.

Горизонтальное расположение секций.

Так как мы считали для кухни, то округлить можно в меньшую сторону. Для других помещений принято округлять в большую сторону. Плюс, для компенсации разного рода теплопотерь в рядовых комнатах конечное значение увеличивается на 20%.

Таблица для алюминиевых и биметаллических секций.

Какой радиатор выбрать

Прежде чем приобретать элементы отопительного устройства, нужно знать из чего состоит вся система. В стандартную систему отопления входит:

• котёл — это может быть электрокотёл, или работающий на газе или твёрдом топливе;
• батарея;
• трубы;
• электрический насос, если он предусмотрен по проекту;
• расширительный бочок.

На расчёт батарей для отопления любой площади, и их подбор влияет:

1. Рабочее давление — его максимум;
2. Мощность;
3. Конструкция устройства.

Кроме того, потребуется проведение расчёта количества секций радиатора отопления на 1 м2, с учётом числа обогреваемых помещений. Это возможно сделать с применением формулы или прибегнув к помощи калькулятора.

Расчет по объему

Чтобы точно произвести расчёт количества секций отопительного радиатора, необходимых для эффективного и комфортного отопления жилого помещения, следует принимать во внимания его объем. Принцип весьма прост:

1. Определяем потребность тепла
2. Узнаем количество секций, способных его отдавать

СНиП предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 м. куб. Однако этот показатель весьма относителен. Если стены и пол плохо утеплены, это значение рекомендуют увеличить до 47-50 Вт, ведь часть тепла будет утрачиваться. В ситуациях, когда по поверхностям уже уложен качественный теплоизолятор, смонтированы качественные окна ПВХ и устранены сквозняки – данный показатель можно принять равным 30-34 Вт.

Если в комнате расположены экранированные радиаторы отопления, потребность в тепле необходимо увеличить до 20%. Часть тепловой нагретых воздушных масс не будет пропускаться экраном, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, с примером

Определившись с потребностью на один куб, можно приступит к вычислениям (пример на конкретных цифрах):

1. На первом шаге рассчитываем объем помещения по простой формуле: ** (3х4х5=60 куб м.)
2. Следующий этап – определение потребности теплоты для конкретно рассматриваемого помещения по формуле: * (60х41=2460 Вт)
3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
4. Определить желаемое количество ребер можно по формуле: / (2460/170=14.5)
5. Округление рекомендуется делать в большую сторону – получаем 15 секций

Многие производители не учитывают, что теплоноситель, циркулирующий по трубам, имеет далеко не максимальную температуру. Следовательно, мощность ребер будет ниже, чем указанное предельное значение (именно ее прописывают в паспорте). Если нет минимального показателя мощности, значит имеющийся для упрощения расчетов занижают на 15-25%.

Дизайн шкафа-купе для спальни

Используя современные технологии можно значительно преобразить дизайн будущего шкаф-купе. Например, на фасаде можно разместить любую фотографию, узор или понравившейся пейзаж. Если вы решили создать шкаф в японском стиле, то вы можете на фасадах разместить изображение Сакуры или Фудзиямы.

Большим спросом пользуются двери из зеркала, причем, они могут быть выполнены полностью из зеркала или частично, формируя какой-нибудь узор. С недавних пор стало популярно декорировать фасады шкафов бамбуковыми или ротанговыми вставками. При создании дизайна шкафа стоит подбирать материалы для шкафа-купе в тон к остальному интерьеру помещения, к остальной мебели, к обоям и межкомнатным дверям.

Корректировка результатов расчета отопительных радиаторов

Корректировка результатов расчета

Для получения максимально точного результата необходимо учитывать все факторы, способствующие увеличению/уменьшению теплопотерь, включая материал стен, их утепление, размер окон, тип остекления, количество торцевых стен и т.д. Значения тепловых потерь помещения умножаются на определенные коэффициенты.
В частности, за счет окон происходит потеря 15-35% тепловой энергии. Точное значение зависит от габаритов и качества утепления окна. В связи с этим, предусмотрено два коэффициента:

• остекление: стандартные двойные рамы – 1,27, стандартные двухкамерные стеклопакеты – 1,0, трехкамерные стеклопакеты/двухкамерные стеклопакеты с аргоном – 0,85;
• соотношение площади окна и площади пола: 50% – 1,2, 40% – 1,1, 30% – 1, 20% – 0,9, 10% – 0,8.
  Что касается стен помещения, то для определения тепловых потерь с учетом этого фактора следует учитывать степень теплоизоляции и материал стен, а также число внешних стен, применяя следующие коэффициенты:
• степень тепловой изоляции: хорошая – 0,8, недостаточная (отсутствующая) – 1,27, норма (кирпичная стена толщиной в 2 кирпича);
• наличие внешних стен: три – 1,3, две – 1,2, одна – 1,1, внутреннее помещение (отсутствие потерь) – 1.

Кроме того, на тепловые потери влияет и то, какое помещение располагается сверху – отапливаемое или неотапливаемое. В данном случае используются следующие коэффициенты:

• неотапливаемый чердак – 1;
• отапливаемый чердак – 0,9;
• отапливаемое помещение (квартира) – 0,7.

При расчете секций батарей также можно учитывать специфические параметры помещения и климатические особенности региона.

Если выполнять расчет по площади комнаты при наличии потолков, имеющих нестандартную высоту, то следует применять пропорциональное увеличение или уменьшение с помощью коэффициента, который рассчитывается следующим образом: реальная (фактическая) высота потолков делится на стандартную высоту (2,7 м).
Все перечисленные коэффициенты предназначены для расчета батарей в квартирах.

Чтобы рассчитать тепловые потери здания через фундамент или подвал и кровлю, полученный результат необходимо увеличить на 50%.

Кроме того, результат расчета можно скорректировать с учетом средних температур в зимний период:

• -30 градусов – 1,5;
• -25 градусов – 1,3;
• -20 градусов – 1,1;
• -15 градусов – 0,9;
• -10 градусов и выше – 0,7.

Учитывая все корректировки, можно максимально точно определить число батарей, способных обеспечить обогрев помещения с заданными параметрами. Однако, существуют и другие факторы, влияющие на интенсивность теплового излучения.
Корректировка полученных результатов с учетом режима отопительной системы

В паспортах радиаторов указывается максимальная мощность приборов при функционировании в разных режимах:

• режим высоких температур – 90/70/20, где 90 градусов – температура на подаче, 70 градусов – температура в обратке, 20 градусов – температура воздуха в помещении;
• средний режим – 75/65/20;
• режим низких температур – 55/45/20.

Таким образом, результат расчета можно скорректировать с учетом рабочего режима системы. Для этого определяют температурный напор внутри системы, то есть разницу между степенью нагрева батарей и воздуха, учитывая, что температура приборов отопления является средним арифметическим между показателями подачи и обратки.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Поправочные коэффициенты

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Подводим итоги

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Расчёт биметаллических радиаторов для 1 м2 самостоятельно

Если же вы хотите провести полностью самостоятельный расчёт того, какое точное количество секций является вам необходимым, то в таком случае есть достаточно простой и доступный метод, который позволяет провести расчёт.

Сначала вам следует определиться с тем, какие вы собираетесь купить биметаллические радиаторы отопления. Расчёт по площади позволит вам в дальнейшем определиться с их числом.

Первоначально подбирается норматив, указывающий на необходимую тепловую мощность, которую требует каждый м2. Таким образом, нужно первоначально правильно определить количество Вт, которое потребуется для того, чтобы обогреть 1 м2 в вашей комнате при стандартной высоте потолков.

Как рассчитать количество секций

Для комнат с единственным окном и только одной наружной стеной может потребоваться около 100 Вт, чтобы обеспечить нормальный обогрев каждого м2.

Если в комнате присутствует единственное окно, но уже сразу две стены выходят наружу (к примеру, комната угловая), то в таком случае для того, чтобы обеспечить нормальный обогрев каждого м2 необходимо будет устанавливать радиаторы с мощностью 120 Вт. Всё это также достоверно исключительно тогда, когда в комнате будет присутствовать потолок с высотой до 2.7м;

Если комната отличается полностью стандартной высотой потолков, однако в то же время имеет 2 окна и 2 наружных стены, то в таком случае необходимо будет около 130 Вт для того, чтобы отапливать каждый ее м2.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Расчет по объему

Если высота потолков в квартире нестандартная, это нужно учитывать при расчётах и вычислять не площадь, а объём.

Порядок действий:

1. Считаем объём комнаты. Для этого умножаем площадь на высоту потолков. Пример: комната 12 м2. Потолки – 3,1 м. 12 х3,1 = 37,2 м3.
2. Расчет тепловой энергии на отопление. Узнаём из СНИП, сколько тепловой мощности нужно на обогрев 1 м3 в нашем доме (см. ниже таблицу 2). Например, у нас кирпичный дом, значит показатель =34 Вт.
3. Перемножаем два получившихся значения. Пример: 37,2 х 34 = 1264,8
4. Смотрим в документах к радиатору, какова теплоотдача 1 секции. Например, для алюминиевого радиатора А350, это 138 Вт.
5. Делим итог из пункта 3 на теплоотдачу. Пример: 1264,8 : 138 = 9 секций.

Повышение эффективности теплоотдачи

При обогреве радиатором внутреннего воздуха помещения происходит также интенсивный нагрев внешней стены в области за батареей. Это ведет к дополнительным неоправданным потерям тепла.

Предлагается для повышения эффективности теплоотдачи радиатора отгораживать отопительный прибор от наружной стены теплоотражающим экраном.

Рынок предлагает множество современных изоляционных материалов с отражающей тепло фольгированной поверхностью. Фольга защищает согретый батареей теплый воздух от контакта с холодной стеной и направляет его внутрь комнаты.

Для правильной работы границы установленного отражателя должны превышать габариты радиатора и с каждой стороны на 2-3 см выступать. Промежуток между отопительным прибором и поверхностью тепловой защиты следует оставлять величиной 3-5 см.

Для изготовления теплоотражающего экрана можно посоветовать изоспан, пенофол, алюфом. Из приобретенного рулона вырезается прямоугольник необходимых размеров и закрепляется на стене в месте установки радиатора.

Фиксировать экран, отражающий тепло отопительного прибора, на стене лучше всего силиконовым клеем или посредством жидких гвоздей

Рекомендуется отделять лист изоляции от внешней стены небольшой воздушной прослойкой, например, с помощью тонкой пластиковой решетки.

Если отражатель стыкуется из нескольких частей изоляционного материала, места соединений со стороны фольги необходимо проклеивать металлизированной клейкой лентой.

Почему необходим точный расчет

Теплоотдача приборов теплоснабжения зависит от материала изготовления и площади отдельных секций. От правильных вычислений зависит не только тепло в доме, но также сбалансированность и экономичность системы в целом: недостаточное число установленных секций радиаторов не обеспечит должное тепло в комнате, а излишнее количество секций ударит по карману.

Виды радиаторов отопления

Для вычислений необходимо определиться с типом батарей и системы теплоснабжения. К примеру, расчет алюминиевых радиаторов теплоснабжения для частного дома отличается от других элементов системы. Радиаторы бывают чугунными, стальными, алюминиевыми, алюминиевыми анодированными и биметаллическими:

Наиболее известны чугунные батареи, так называемые «гармошки». Они долговечны, стойки к коррозии, обладают мощностью секций 160 Вт при высоте 50 см и температуре воды 70 градусов. Существенный недостаток этих приборов – неприглядный внешний вид, но современные производители выпускают гладкие и достаточно эстетичные чугунные батареи, сохраняя все преимущества материала и делая их конкурентоспособными.

Чугунные батареи отопления

Алюминиевые радиаторы по тепловой мощности превосходят чугунные изделия, они прочны, обладают легким собственным весом, что дает преимущество при монтаже. Единственный недостаток подверженность к кислородной коррозии. Для его устранения взято на вооружение производство анодированных радиаторов из алюминия.

Алюминиевые радиаторы отопления

Стальные приборы не обладают достаточной тепловой мощностью, не подлежат разборке и увеличению секций при необходимости, подвержены коррозии, поэтому не пользуются популярностью.

Стальные радиаторы

Биметаллические радиаторы отопления – это сочетание стальных и алюминиевых деталей. Теплоносителями и крепежными деталями в них являются стальные трубы и резьбовые соединения, покрытые алюминиевым кожухом. Недостаток – довольно высокая стоимость.

Биметаллические батареи

По типу системы теплоснабжения различают однотрубное и двухтрубное подключение элементов отопления. В многоэтажных жилых домах в основном применена однотрубная схема системы теплоснабжения. Недостатком здесь является довольно значительная разница температуры входящей и исходящей воды на разных концах системы, что свидетельствует о неравномерности распределения тепловой энергии по приборам батареям.

Однотрубная и двухтрубная система отопления

Для равномерного распределения тепловой энергии в частных домах можно применять двухтрубную систему теплоснабжения, когда горячая вода подается по одной трубе, а охлажденная выводится по другой.

Кроме этого, точное вычисление количества батарей отопления в частном доме зависит от схемы подключения приборов, высоты потолка, площади оконных проемов, количества наружных стен, типа помещения, закрытости приборов декоративными панелями и от других факторов.

Таблица для расчета количества секций батареи

Видео: Советы специалистов по расчету количества радиаторов отопления в квартире

Если вам до сих пор не до конца понятно, как производятся эти расчеты и вы не рассчитываете на свои силы, можно обратиться к специалистам, которые произведут точный расчет и сделают анализ с учетом всех параметров:

• особенности погодных условий региона, где расположено строение;
• температурные климатические показатели на начало и окончание отопительного сезона;
• материал, из которого возведено строение и наличие качественного утепления;
• количество окон и материал, из которого изготовлены рамы;
• высота отапливаемых помещений;
• эффективность установленной системы отопления.

Зная все вышеперечисленные параметры, специалисты-теплотехники по имеющейся у них программе расчёта с легкостью высчитают нужное количество батарей. Такой просчет с учетом всех нюансов вашего дома гарантированно сделает его уютным и теплым, а вас и вашу семью — счастливыми!
