Какой лучше теплый пол – одножильный или двужильный, различия, принцип работы, правила монтажа

Оконцевание многожильных кабелей

У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.

Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.

Технический процесс оконцевания можно посмотреть в роликах Обжим проводов. Гильзование провода или Опрессовка многожильного провода наконечником.

Структура проводов

Где провод не закреплен намертво, применяют многожильный. Для стационарной проводки в доме следует выбирать одножильные провода. Для одножильного провода достаточна скрутка на длине 1-1.5 см и черная изолента на тканевой основе. Для Качественной и безопасной проводки используется двух- и трехжильный медный провод в двойной изоляции. Медный провод может в свою очередь быть цельным и многожильным. Лучше конечно многожильный.

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Многожильные провода могут с успехом использоваться даже там, где присутствуют значительные вибрации. Гибкость многожильных проводов позволят использовать их в любой конфигурации устройства или техники. К примеру, проводка автомобиля состоит исключительно из многожильных проводов. Если соединение одножильного провода – дело нескольких минут, то с многожильными проводниками всё значительно сложнее.

Многожильный кабель является более гибким, что облегчает его подключение к розеткам, выключателям освещения, а также укладку в коммутационную коробку. Многожильный провод лучше подходит для прокладки в разветвленных кабель-каналах.

Хочу сделать розетки с заземлением. Можно ли для данной ппроводки использовать тройной многожильный провод? Многопроволочный провод сечением 2,5 весьма толстый для подсоединения к розеточным клеммам. Почему бы не взять например кабель NYM 3×2,5 . У него достаточно мягкие жилы и их нетрудно подключать в розетках. Если у Вас несколько групп розеток то можно подвести кабель 3х2.5 до распред.

Для каких целей? Для неподвижной электрической проводки лучше одножильный, так как он более устойчив к коррозии. Если шнур для аппаратуры, переносной удлинитель и т. п—ессно многожильный с его куда большей устойчивостью к многократным изгибам и кручениям.. Бывает лучше для каких-то целей. Для массового силового низкочастотного монтажа одножильный лучше потому что тупо дешевле. Посмотрите внутри любой бытовой аппаратуры-большая часть проводников выполнена одножильным проводов .И только там .где нужна гибкость, идёт многожильный.

Для стационарных проводок одножильный. Но многожильный нужно еще оконцовывать, он менее долговечный, да и вообще для стационарных проводок не предназначен. Провод отличается изоляцией. Выбор же между ВВГ и ПВ3 делается исходя из ТЗ(условий прокладки и эксплуатации). Здесь уже не провода и розетки играют роль, а надежность автоматической защиты.

Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту. Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки. Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.

Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением. Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.

Жесткость одножильного кабеля также позволяет не тратить время на опрессовку зачищенных концов при подключении к электрооборудованию. Высокая жесткость несколько упрощает соединение кабелей скруткой, которую в этом случае легче обжимать клеммами. Подключение различного электрооборудования и выключателей гораздо легче выполнять с использованием именно одножильного кабеля.

Область использования одножильного кабеля: организация электропроводки, прокладка силовых кабелей среднего или большого сечения для промышленности и транспорта.

Расшифровка названий и сокращений

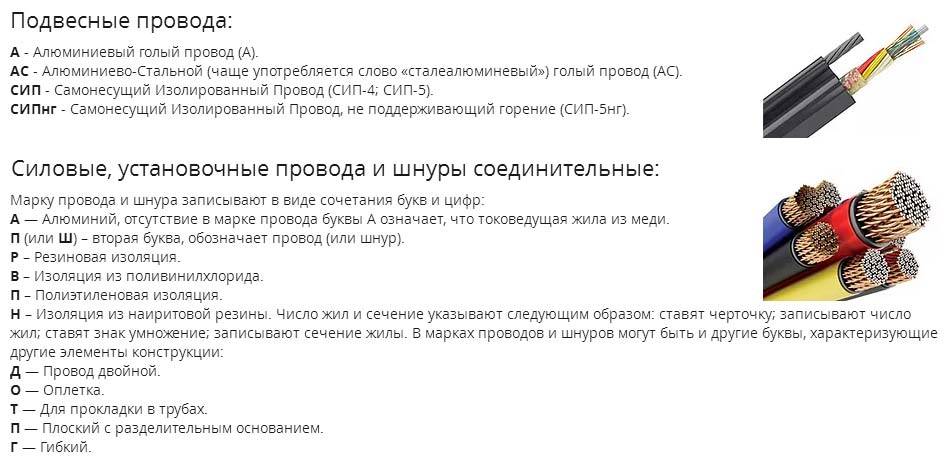

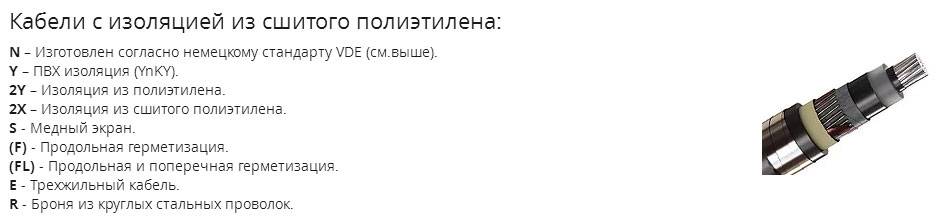

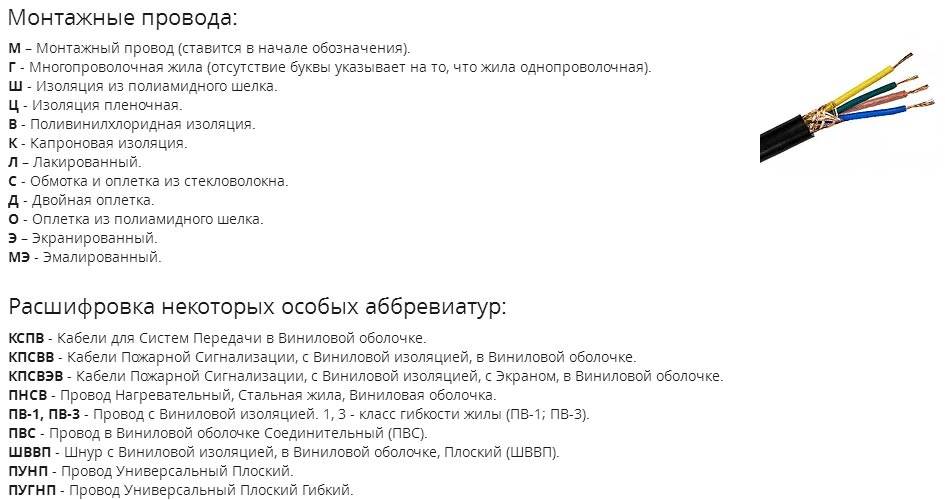

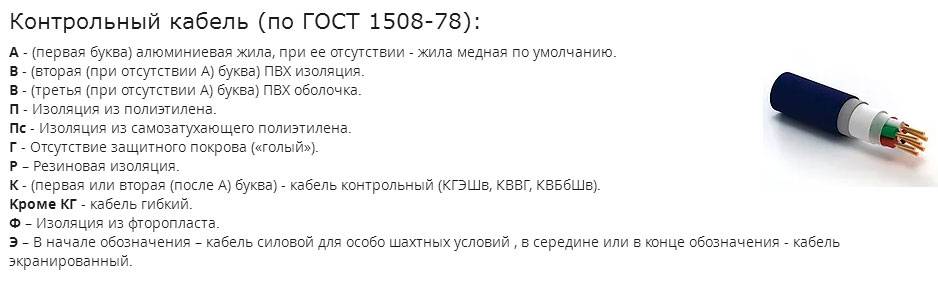

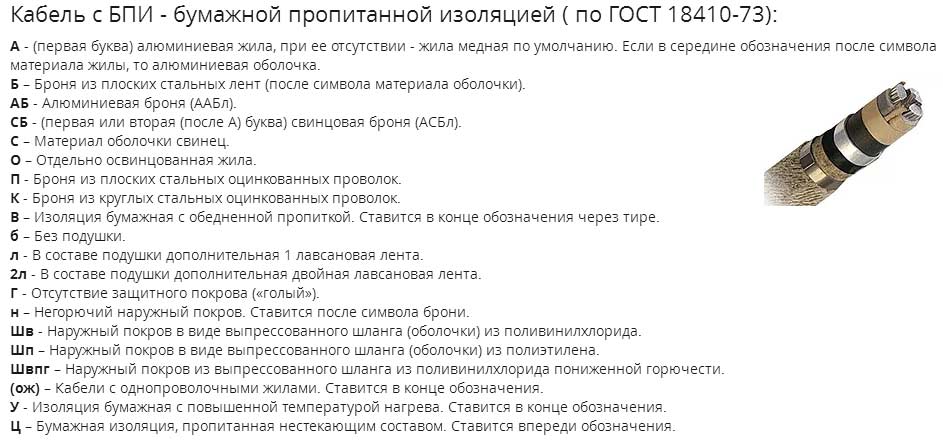

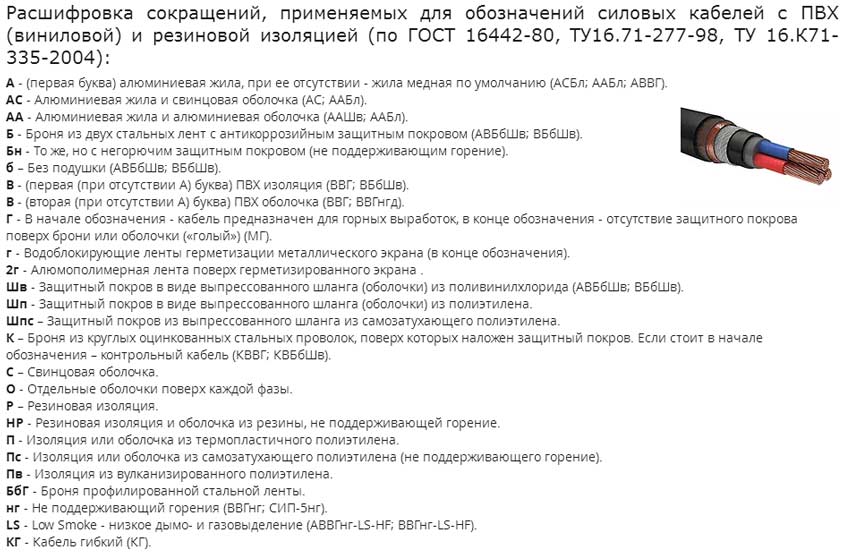

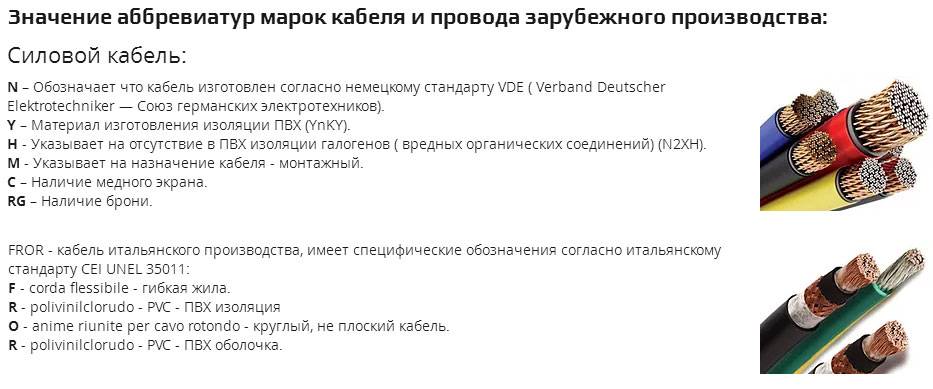

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Электрический вариант

При применении электрического варианта теплых полов нет необходимости в установке дополнительного оборудования. Такой пол является простым и достаточно эффективным решением для любого помещения.

Из каких элементов состоит

Составляющие элементы пола с подогревом.

Рассмотрим, из каких составляющих монтируется электрическая система обогреваемого пола:

1. нагревательный элемент-это главный компонент системы, проводник с достаточно высоким сопротивлением, он нагревается от проходящего электрического тока;
2. датчик температуры теплого пола служит для контроля работы кабеля;
3. терморегулятор – электронное устройство для возможности осуществления автоматического управления процессом нагрева пола;
4. монтажная лента, используется для закрепления нагревательного элемента;
5. теплоизоляция призвана снижать теплопотери и уменьшать энергозатраты.

Источник тепла

На рисунке показано строение нагревательных кабелей двух типов.

Кабель является основным элементом теплого пола квартиры или дома, который собственно и служит источником тепла. В системах для обогрева пола используется резистивный кабель. Он имеет постоянное сопротивление. Тепло равномерно распределяется по всей его длине.

Как и все прочие электроприборы, нагревательный элемент создает электромагнитное поле. Сразу возникает вопрос о том, а можно ли его использовать в жилом помещении? Попробуем разобраться.

Существует два различных вида резистивного кабеля:

1. одножильный, с одной токопроводящей жилой;
2. двужильный, с двумя токопроводящими жилами.

Они различаются тем, что в двужильной конструкции электромагнитные поля от двух жил компенсируют друг друга. В этом и состоит отличие одножильного теплого пола от двужильного.

Правильный выбор

Схема устройства обогреваемого пола с двужильным нагревательным элементом.

Для того,чтобы не ошибиться с выбором варианта, необходимо понимать, для каких целей используется какой кабель.

Одножильный можно применять для устройства:

1. обогреваемых полов в подсобных помещениях, где человек не находится длительное время;
2. для отопления гаражей и хозблоков;
3. для устройства системы антиоблединения;
4. для устройства обогрева наружных ступеней;
5. для устройства обогрева промышленных площадок.

Двужильная экранированная нагревательная система для монтажа под плитку в плиточный клей.

Врой плюс двужильной нагревательной системы заключается в простоте ее монтажа по сравнению с одножильной, у которой второй конец при укладке необходимо вернуть к месту подключения.

У двужильных систем такой необходимости нет, они имеют уже готовый к подключению второй конец. Понятная инструкция от производителя, прилагаемая к каждому комплекту электрического пола, позволяет провести грамотный монтаж по всем правилам.

Преимущество у одножильной системы есть.Это, несомненно, ее цена, которая гораздо ниже, чем у двужильной. Неискушенные потребители часто выбирают этот вариант обогреваемого пола, не задумываясь, почему он дешевле. Бывает,что бюджет у семьи ограничен и люди решают, что обойдутся таким вариантом.

Определенные ограничения в выборе накладывают и напольные покрытия. Например, нет смысла устраивать обогреваемый слой под покрытием, имеющим толстое прорезиненное основание.

Установка одножильной системы

Подключение одножильного теплого пола, в отличие от двужильного осуществляют через подвод двух его «холодных» концов, тогда как двужильные замыкают соединяя контакты на концах кабеля между собой.

Весь процесс самостоятельного монтажа можно разбить на несколько обязательных этапов:

• расчет мощности нагрева, наиболее приемлемой для данного помещения;
• выбор оптимальной модели с учетом общей поверхности и площади покрытия нагревательными элементами;
• подготовка схемы с указанием плана укладки кабеля, места расположения датчика и термостата и их подключения.

Главным показателем системы обогрева считается энергопотребление теплого пола, которое полностью определяется мощностью выбранного варианта и схемы устройства, в частности, высоты защитной стяжки из бетона.

Для жилых помещений толщина защитного верхнего слоя равняется 5–10 см, а для «мокрых» – высота пола может несколько увеличиться, поскольку необходимо уложить также дополнительную гидроизоляцию.

Какую систему и какого производителя выбрать?

При выборе отопительной половой конструкции для своего жилья, необходимо учитывать её характеристики и условия эксплуатирования. Во-первых, — это площадь комната, где планируется установка пола, и место её расположения. Допустим в частном доме, подойдёт любой вид тёплого пола. А вот для квартир не рекомендован водяной, да и получить разрешение на его установку в многоквартирниках довольно сложно.

Кроме того, высота потолков в помещении играет также важную роль, ведь при наличии бетонной стяжки она уменьшается. Поэтому, если в комнате низкие потолки, то лучше использовать инфракрасную систему. Помимо этого, учитываются и характеристики перекрытий.

Ведь конструкция со стяжкой тяжёлая, и не каждое перекрытие, особенно деревянное, способно её выдержать. В этом случаи, лучше отдать предпочтение такой разновидности тёплых полов, как плёночные.

Вторым по значимости условием выбора обогревательного устройство считается его предназначение. Если пол требуется как дополнительный источник обогрева, то подойдёт плёночный недорогой. Достаточная мощность для дополнительных устройств  80,0–100,0 Вт/м². Но, если вы планируете его как основную отопительную систему, то нужно остановить свой выбор на более мощной разновидности тёплого пола (120,0 –140,0 Вт/м²): кабельной или водяной.

При покупке электрических полов, следует проверить электросети квартиры, и их способность выдержать дополнительную нагрузку.

Проверенные производители тёплых полов

К топовым производителям тёплых полов, на которые следует обращать внимание при покупке относятся:

• ENERGY CABLE (Британия) — специализируется на греющем кабеле. Отличное качество по приемлемой цене.
• ТЕПЛОЛЮКС ELITE (Россия) — выпускает двужильное кабельное высококачественное изделие.

• DEVI PIPEHEAT (Польша) — компания специализируется на саморегулирующихся тёплых полах — разновидность электрических. По отзывам покупателей, продукция имеет высокую надёжность.
• WARMSTAD (Россия) — производит стержневые полы по приемлемой стоимости. Они отличаются безопасностью и экологичностью.
• ELECTROLUX (Израиль) — выпускает инфракрасные полы стержневого типа. Продукция имеет повышенный спрос, так как качество и мощность изделия соответствуют цене.
• REHAU (Германия) — выпускает электрические и водяные тёплые полы из труб сшитого полиэтилена, гарантия на продукцию до 10 лет.
• SANEXT (Италия) — производит водяные контуры из сшитого полиэтилена, а так же коллекторные узлы для полов.

Вне зависимости, какие полы выберете: электрические или водяные, есть главный момент, на который нужно обращать внимание — качество устройства, наличие сертификатов, срок службы и конечно же торговая марка продукции. Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы

Если вы будите соблюдать эти правила при покупке, то у вас не возникнет проблем ни при монтаже, ни при эксплуатации отопительной системы.

Видео материалы

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол

Ремонт квартиры своими руками. Сравнение теплых полов.

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку

В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Что лучше – одножильная или двухжильная система отопления?

Сейчас есть неодинаковые технологии напольного обогревания. Однако лишь электрические системы выделяются широким выбором комплектаций и модификаций. Так что же лучше – двужильный или одножильный обогревательный мат, мы и попытаемся разобраться.

Элементом нагрева тут считается провод, его диаметр бывает разным. Нагрев единственной жилы происходит из-за появляющегося сопротивления, когда на неё выполняется подача электроэнергии. Благодаря этому главное, чтобы уложенный провод имел большие характеристики прочности и был надёжным.

Такой провод имеет хорошую изоляцию, благодаря этому, если правильно сделать его подключение, греющая жила будет свободно держать большие температуры, до восьмидесяти градусов, а слой изоляции выдержит температуру аж до ста градусов.

Провод в две жилы различается хорошей мощностью, которая во много раз больше, чем у одножильного. Мощность достигается благодаря использованию нескольких проводников. Их основное положительное качество состоит в лёгкости монтажа, при этом цепь должна замыкаться только с одной стороны провода. А вот подключение провода с одной жилой делается способом подвода холодных кончиков. Установить двужильную систему отопления легче, чем одножильную.

Водяной тёплый пол

Водяной тёплый пол — это трубопровод, по которому движется нагретый теплоноситель. Половое покрытие прогревается за счёт горячей воды, поступающей из системы отопления или котла. Регуляция теплоносителя осуществляется при помощи коллекторного узла, оборудованного насосом. Подаваемая температура в трубы не должна превышать 45 градусов.

Водяная система имеет не мало плюсов:

• равномерно прогревает помещение;
• экономична — расходы на эксплуатацию не значительные;
• допустима укладка по всей площади — нет риска перегрева поверхности под тяжёлой мебелью.

К минусам данного вида можно отнести:

• сложный процесс укладки и продолжительный по времени;
• конструкция уменьшает высоту потолков, ведь чаще она заливается бетонной стяжкой;
• сложность ремонтных работ при протечке, так как потребуется демонтаж всего «пирога».

Важно знать! В многоэтажках такие устройства устанавливаются редко, потому что требуется разрешение на подключение к общей отопительной системе. Кроме того, есть риск затопления соседей снизу

Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей.

Медь

Медь — самый подходящий вариант для труб водяного тёплого пола. Она не подвержен коррозии, хорошо переносит механические нагрузки и давление, которое оказывается на материал внутри трубы. Выдерживает температуры от -100 до +250 градусов. В случаи, если теплоноситель внутри контура замерз — трубы не трескаются.

При использовании трубопровода из меди существует ряд ограничений:

• не допустимо укладывать в одном контуре трубы из стали и меди;
• не рекомендовано производить монтаж самостоятельно, так как работа сложная, требующая профессионального оборудования;
• нельзя применять теплоноситель с кислой и щелочной средой, чтобы магистраль служила дольше.

Стоимость труб из меди высокая, но она окупится благодаря длительному сроку службы — более 50 лет.

Тёплые водяные полы с медными трубами рекомендовано устанавливать в домах с непостоянным проживаем, где есть опасность, что магистраль может замёрзнуть.

Металлопластик

Металлопластик — относительно новый материал, состоящий из внешнего и внутреннего слоя, а также армирующего с алюминиевой фольгой.

Трубы из этого материала обладают высокими эксплуатационными характеристиками. Они:

• долговечны — до 50 лет;
• устойчивы к коррозии;
• невосприимчивы к отложениям минеральных образований;
• биологически инертны — не выпускают вредоносные вещества;
• стойки к химическим веществам — возможно заливать воду с различными добавками или антифриз;
• лёгки — поэтому несложно произвести монтаж самостоятельно, без специального оборудования;
• обладают хорошими звукоизолирующими свойствами.

К сведению! Несмотря на простоту монтажа труб из металлопластика, желательно иметь хотя бы небольшой опыт в данной работе. Так как неправильная установка, может привести к ослаблению фитингов в процессе эксплуатации. Поэтому лучше, чтобы часть контура залитая стяжкой была цельной. Кроме того, трубопровод из такого материала имеет температурные ограничения, от -10 до +95 градусов.

Полипропилен

Полипропиленовые контуры имеют приемлемую цену, несмотря на это эксплуатационные характеристики высокие, однако они не рекомендованы для тёплых полов. Причина кроется в жёсткости материала, что  усложняет процесс изгиба контура. Поэтому, специалисты советуют их стелить в ТП в исключительном случае, и в помещениях не подверженных минусовым температурам.

Сшитый полиэтилен (REX)

Этот материал относительно новый, но однако уже хорошо себя зарекомендовал. Он обладает неплохими свойствами:

• температурный придел от 0 до +95 градусов, хотя непродолжительное время способен выдержать -50 и +150;
• наличие деформационной памяти, то есть при заломе достаточно направить горячий воздух для восстановления формы;
• имеет устойчивость к давлению;
• трубы REX легко гнуться;
• ему не страшна коррозия;
• нет выделения токсичных веществ при работе.

Многожильная жила или монолит — какой кабель лучше

Кабель с одной жилой обычно называют жестким, а гибким считается кабель с многопроволочной жилой. Гибкость кабеля тем выше, чем тоньше каждая проволочка, и чем больше число этих проволочек в жиле.

В зависимости от гибкости кабель делится на семь классов. Самый гибкий – 7-ой класс, а моножила относится к 1-ому классу. Кабель высокого класса гибкости стоит дороже.

Назначение жесткого кабеля – это укладка в грунт, заделка его в стены, в то время как гибкий кабель применяют для подключения электроприборов или подвижных механизмов. С точки зрения эксплуатации не имеет значения, какой кабель жесткий или гибкий. Что касается монтажа, то все зависит от предпочтений конкретного электрика.

Важно отметить, что концы гибкого кабеля, впоследствии вставляемые в выключатели или в розетку, обязательно необходимо пропаять и обжать специальными трубчатыми наконечниками – оконцевателями. Жесткий кабель не требует такой процедуры. Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто

Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается

Гибкий кабель более уместен для подключения осветительных устройств, так как эти устройства меняются довольно часто. Если взять для этих целей жесткий кабель, то при подключении нового электрооборудования велика вероятность, что он сломается.

Изоляция жил и оболочка кабеля

Двойная изоляция однозначно лучше. Как известно, срок службы кабеля в двойной изоляции составляет 30 лет, а в одинарной оболочке срок службы − до15 лет.

Важно:

• — для прокладки в сауне или в другом горячем помещении используются термостойкие кабели;
• — маркировка «нг» означает, что кабель не поддерживает горение, но это не значит, что он термостойкий, то есть для высоких температур такой кабель не предназначен;
• — есть кабели, которые могут «работать» при воздействии пламени в течение 120, 60 или 30 минут, на них вы увидите маркировку соответственно Е120, Е60 или Е30;
• — кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте;
• — кабель с ПВХ (поливинилхлорид) изоляцией можно прокладывать в кабельных каналах или в помещении.

Как происходит монтаж

Следующий этап после выбора мощности — определить модель тёплого пола.

Два вида изделий с принципиальным отличием монтажа:

• целостные маты с закреплёнными обогревательными элементами;
• кабельные, которые монтируются с нужным шагом.

Как выбрать? В стандартных по конфигурации комнатах можно смело монтировать маты. Они могут быть как с одножильными, так и с двужильными кабелями. Второй тип обеспечит более быстрый прогрев комнат. Чем больше диаметр проводника, тем выше поднимется уровень температуры при максимальном включении оборудования.

Специфика установки одножильной системы предусматривает обязательное замыкание цепи. Оба конца кабеля нужно подвести к источнику электропитания. Когда площади большие, укладывать удобно «змейкой», поэтому это условие соблюсти трудно. А вот для маленькой комнаты вполне подойдёт. Тем более цена у одножильных систем небольшая.

У двухжильного тёплого пола цепи замыкают по другой системе. На концах соединяют два провода. Питание термостата так же идёт при подключении обеих жил обогревательных элементов. Модели более сложные, а значит, и более дорогие. При этом они позволяют решить проблему утепления больших площадей.

Совет. Уровень потребления электроэнергии тёплым полом прямо пропорционален его мощности. В связи с этим нужно правильно рассчитать нагрузку на электропроводку. При несоответствии проводку нужно заменить.

Если помещение сложной конфигурации, то двужильный тёплый пол решит проблему, так как возвращать кабель назад, к термостату, нет необходимости. Процесс монтажа оборудования займёт около 4-5 часов, не более.

Считается, что оба варианта тёплых полов безвредны человека. Однако двужильный кабель для тёплого пола создаёт электромагнитное поле меньше допустимого по норме в 300 раз, одножильный — в 60. По этой причине в больших кухнях и гостиных, где люди находятся дольше, чем в других комнатах, целесообразнее использовать двужильные кабели. Одножильные — в санузлах, коридорах и на лоджиях.

При укладке оборудования следует учитывать, сколько тепловой энергии будет уходить в черновой пол. Так, например, в квартирах и домах на вторых этажах и выше нет необходимости сооружать мощную теплоизоляцию, достаточно фольгированного слоя. А вот над подвалами или на холодных полах в домовладениях поверхность нужно утеплить капитально, иначе часть тепла будет уходить «в никуда». С потерей тепла уходят киловатты электроэнергии. Поэтому на теплоизоляторе для пола лучше не экономить.

Какой кабель лучше двужильный или одножильный

Отличие одножильного от двужильного кабеля, состоит в следующем:

• Необходимость в монтаже терморегулятора. Саморегулирующийся кабель не нуждается в установке датчика температуры и регулятора. При этом нагрев осуществляется по отдельным участкам.
• Наличие электромагнитного поля. Некоторые разновидности одножильных кабелей имеют качественное тефлоновое покрытие. Защитный слой эффективно снижает уровень излучения. Остальные виды одножильного провода создают электромагнитное поле большей интенсивности, поэтому их рекомендуют применять для проходных помещений, прихожих, балконов, бань, саун и т.д. У теплых двухжильных полов излучение полностью отсутствует, что делает полностью безопасной эксплуатацию для жилых помещений: спален, детских комнат и т.д.

Некоторые производители, стремясь снизить стоимость саморегулирующихся теплых полов, изменяют внутреннее устройство, оставляя только греющую матрицу и минимальную изоляцию. Правильная методика выбора саморегулирующего кабеля связана с необходимостью определить, присутствует ли на кабеле наружная изоляция и медный экранирующий слой. О наличии свидетельствует маркировка СТ, CF, CR.

Классификация кабелей

Для тёплого пола с подогревом можно применять провод двужильный или одножильный. Они оба могут удачно применяться в системе пол с подогревом, но только в отдельности. Любой из них имеет собственные особенности конструкции.

Одножильный. Тут по всей длине идёт практически одинаковая отдача тепла. Недостатком считается то, что есть возможность локального перегрева некоторых участков пола с подогревом. Что же касается установки, то кабель в одну жилу необходимо располагать таким образом, чтобы его один и второй конец расположились в одной точке. Также хотелось бы выделить, что одножильный тёплый пол наиболее подходит для монтажа в помещениях маленьких размеров.

Провод с одной жилой

Двужильный. По названию ясно, что провод имеет две жилы. Одна из них проводит ток, иная видоизменяет переменный ток в тепло. Во время установки двужильного нет необходимости ставить один и второй конец провода в одной точке. Существенным преимуществом 2-жильного кабеля можно назвать то, что он имеет добавочный слой изоляции, это создает его неопасным в применении.

Двужильный кабель

Есть и иные разновидности кабеля для системы «пол с подогревом», но собственно эти 2 варианта используют очень часто. А сейчас побеседуем более детально про то, что собой представляют двужильный и одножильный нагревающиеся резистивные кабели, также выясним, какой самый лучший из них.

Одножильная система тёплого пола с подогревом

Можно много слышать и читать про то, что одножильный мат применяемый для нагрева допускается применять исключительно в нежилых помещениях, например как теплицы, помещения производственного назначения и др. Но это абсолютно не так, установить мат применяемый для нагрева в одну жилу можно и в жилом квартире или доме, в особенности такой пол с подогревом прекрасно подходит для лоджий, балконов, прихожих или ванных помещений.

Функционирует пол с подогревом по подобному правилу: от поставленного термостата проходит электричество по греющей жиле, и полы начинают разогреваться. Один и второй конец одножильного провода подключают к электрике. Среди положительных качеств необходимо отметить:

• Экономность. Расход электроэнергии меньше, чем при устройстве двухжильного пола.
• Небольшая стоимость на мат применяемый для нагрева.
• Установка не представит особенной трудности и может быть сделана собственноручно.

Внимание! Перед тем как покупать систему пола с подогревом, необходимо правильно сделать расчёт его мощности и, опираясь на обретенных данных, подобрать вид обогревания

Маты

Электрические маты – модифицированный теплый пол, с помощью которого можно облегчить процесс монтажа. Они представляют собой плотную сетку-основание, на которой укреплен кабель. Ширину шага в таком случае рассчитывать не нужно. Достаточно раскатать маты в нужно направлении, зафиксировать сетку и осуществить минимальную стяжку. Чем хорош такой вариант?

• Мощность у матов выше, чем у классического электрического подогрева. Она составляет от 160 до 180 Вт/кв. метр. Поэтому это более энергопотребляющий вариант. Однако большинство выпускаемых модификаций снабжено терморегуляторами с контролем от перегрева, что значительно увеличивает сроки эксплуатации.

• Монтаж с подложкой из термоизолирующего материала позволит сократить расход энергии при работе термоматов.
• Небольшой слой стяжки (до 3 см) увеличит теплоотдачу, в этом смысле термомат наиболее эффективный вариант кабельного пола.
• Монтаж можно произвести самостоятельно, так как система снабжена всеми необходимыми терморегуляторами и датчиками.

Современные компании, специализирующиеся на подобном оборудовании выпускают большое количество разновидностей электрических матов с различными дополнительными характеристиками: с одно- и двухжильными кабелями, в виде сэндвича с термоизолирующей подложкой, который не требует стяжки и так далее.

Монтаж тёплого пола Electrolux

Существенными недостатками можно назвать высокую стоимость и энергопотребление такого подогрева. Какой вариант лучше выбрать – зависит от ваших финансовых возможностей.

Особенности монтажа

Кабельный электрический контур монтируется в слой стяжки, которая защищает его от повреждений и выполняет функцию радиатора. Технология монтажа трудоемкая и затратная.

Схема монтажа кабельного теплого пола

ИК пленка стелется перед укладкой финишного покрытия. Этот процесс не является технически сложным. В данном случае совокупная стоимость затрат на выполнение теплого пола ниже, чем при обустройстве нагревательного кабеля. Хотя в чистом виде ИК пленка дороже, чем кабель для такого же помещения.

Инфракрасная пленка в большей степени обеспечивает локальный нагрев пола, тогда как кабель прогревает всю стяжку. Поэтому ИК элементы не укладывают в местах постоянной дислокации мебели.

Пленку предпочитают монтировать в городских квартирах, где площадь пола небольшая, а низкие потолки не дают возможности поднимать его поверхность дополнительной стяжкой для кабеля.

ИК пленка является быстрой и мобильной технологией. Не затевая крупномасштабный ремонт, можно в процессе замены старого покрытия обустроить дополнительную опцию в виде ИК пола и улучшить домашний комфорт.

Схема монтажа ИК пленки под ламинат

Этим обусловлен и тип покрытий, которые используют для кабельного и ИК пола. На стяжку можно уложить любой материал, в том числе и кафель, а на ИК маты плитка уже не ложится. Для инфракрасной пленки необходимо выбирать тонкое и прочное финишное покрытие. Оптимальный вариант – ламинат.

Если поверх ИК пленки планируется стелить мягкий ковролин, то вначале необходимо выполнить жесткое основание в виде чернового пола из фанеры или OSB. Нагревательные ИК элементы не должны подвергаться точечным механическим нагрузкам.
