Как правильно подключить бойлер своими руками

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

К водопроводу

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

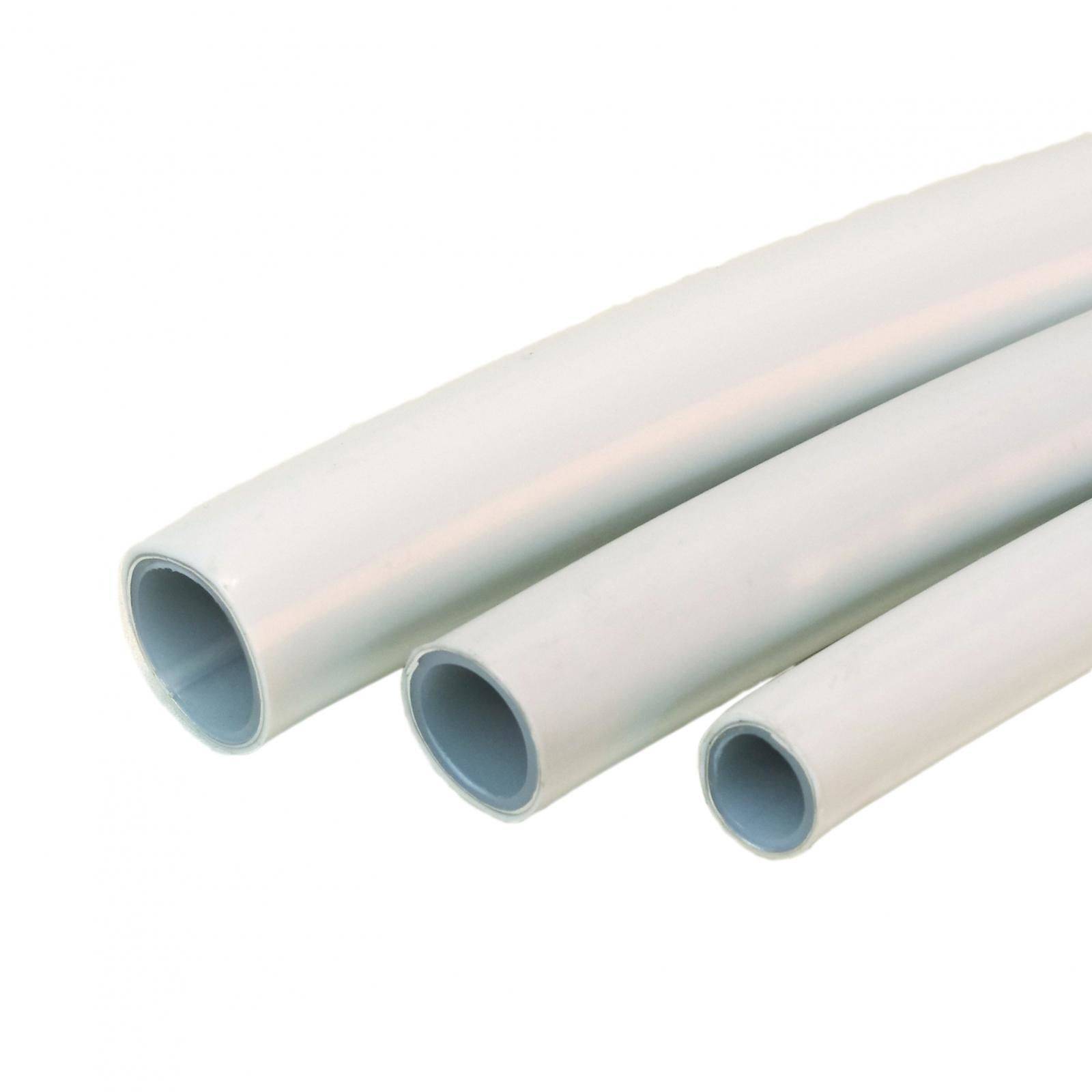

Из металлопластика

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

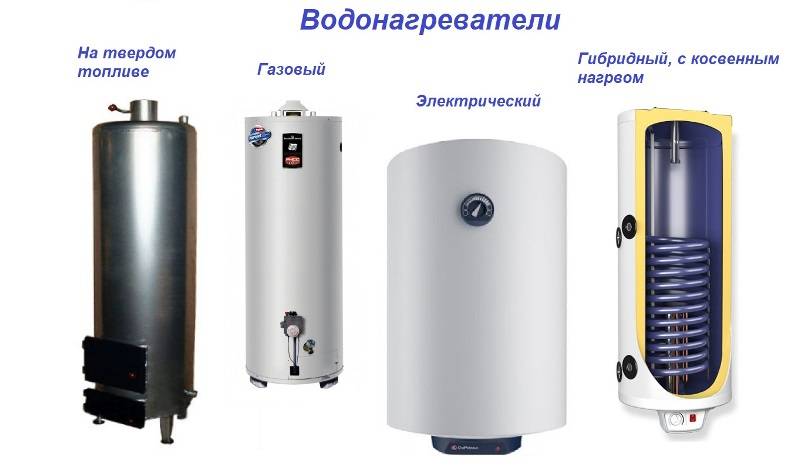

Виды водонагревателей и особенности их подключения

Все виды устройств, применяемые в жилых и общественных зданиях для нагрева воды (не для отопления!) можно разделить на группы по:

  • способу работы – накопительные (большинство моделей) и проточные;
  • используемому виду энергии – электрические, газовые, дровяные, комбинированные;
  • объему нагреваемой воды. Для накопительных устройств этот параметр определяется объемом внутренней емкости, куда и набирается с последующим нагревом жидкость. Для проточных – количеством воды, пропускаемой нагревателем за минуту с нагревом до желаемой температуры;
  • способу крепления – настенные (строго вертикального расположения, с выбором размещения по горизонтали или вертикали), напольные, встраиваемые.

Газовые, дровяные и комбинированные водонагреватели обычно являются частью индивидуальной системы отопления и имеют свои нюансы подключения и монтажа, поэтому в данной статье мы будем рассматривать только электрические устройства.

Если горячая вода в хозяйстве требуется постоянно и ее нужно много, оптимальным выбором станет накопительный бак. Проточные модели подходят для ограниченного расхода и локальной точки водозабора. Определить примерную потребность в горячей воде поможет таблица ниже.

Естественно, что необходимое количество воды должно обеспечиваться пропускной способностью водопровода. Поэтому для жилья, где подача воды осуществляется вручную (из колодца, колонки) речь об электрическом водонагревателе обычно не идет. В крайнем случае, это устройство снабжается водой из отдельного накопительного бака и включается только по мере необходимости.

Если выбор все же сделан в пользу проточного водонагревателя, необходимо сразу же определить возможность подключения устройства к домовой электросети – некоторые модели требуют слишком много электроэнергии, проводка просто не выдерживает силы тока.

Вертикальное или горизонтальное положение бака мало влияет на способ установки водонагревателя в квартире, здесь необходимо лишь учесть действительную возможность изделия работать в выбранном положении и правильно разместить все элементы подающего и отводящего водопровода.

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

  • рулетка и уровень;
  • перфоратор и насадки;
  • щипцы и кусачки;
  • разводной и гаечный ключи;
  • тройники и запорная арматура;
  • трубы для горячего водовода;
  • фитинги для соединения с водопроводной системой;
  • ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
  • гибкие соединительные шланги;
  • 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

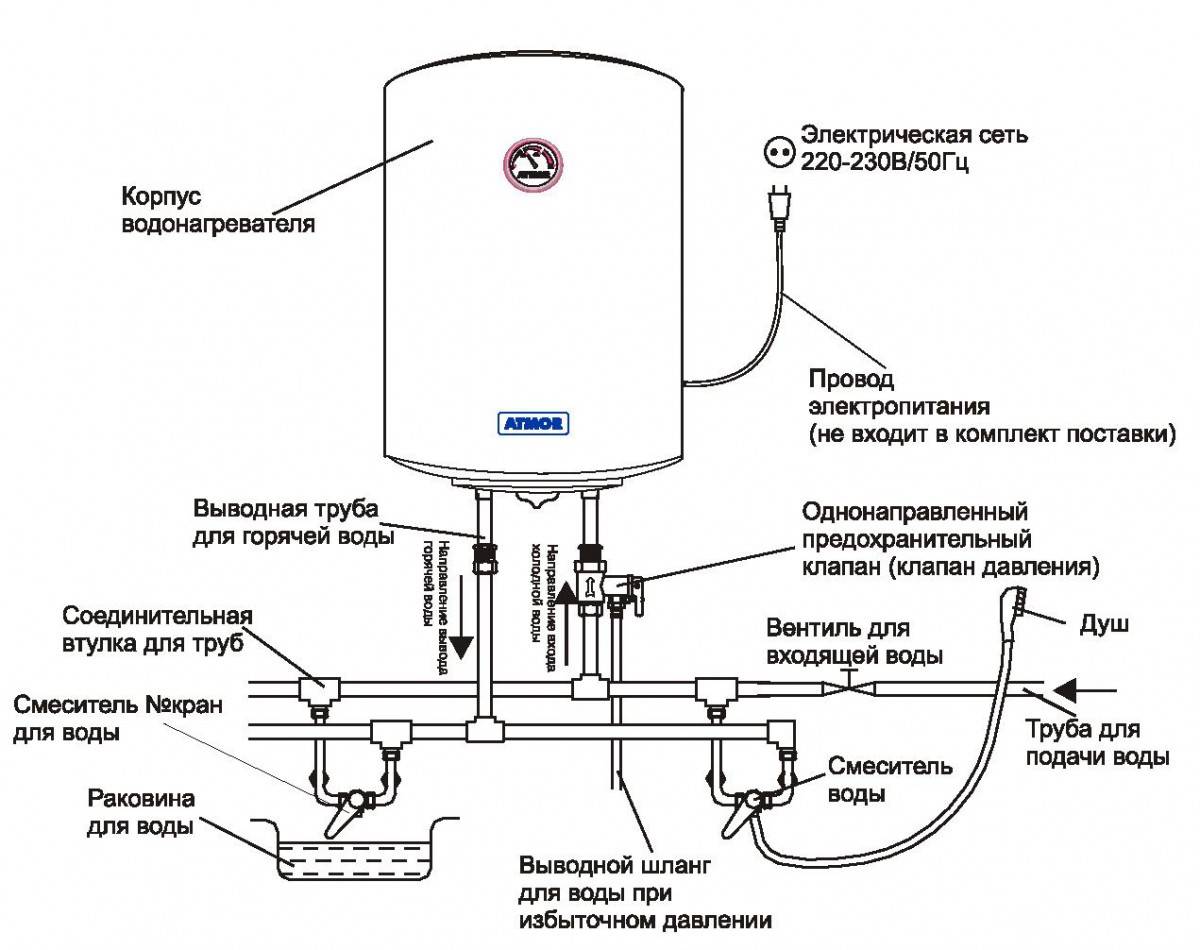

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

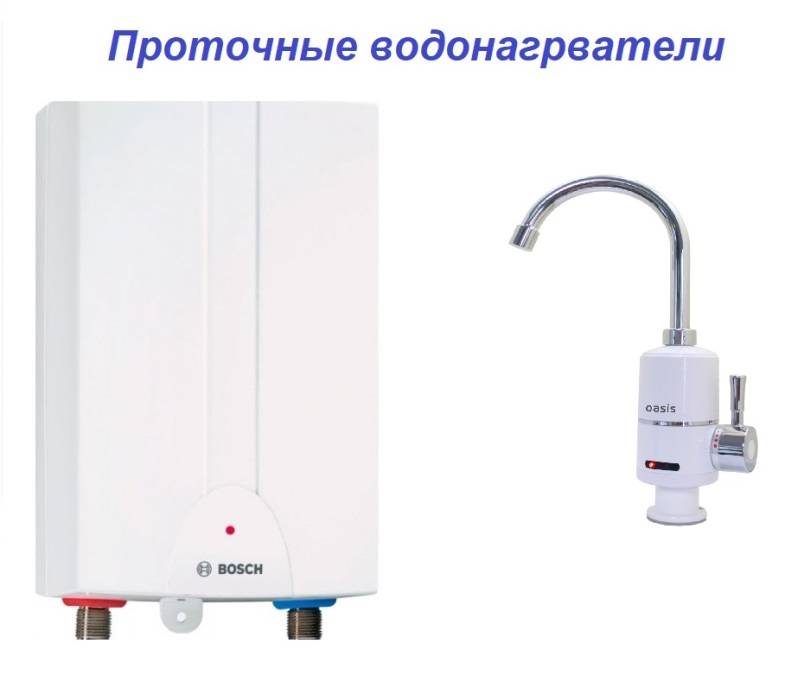

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

  • перфоратор с оснасткой или дрель-шуруповерт;
  • обжимной инструмент (стриппер) и плоскогубцы;
  • рожковые и разводной ключи;
  • отвертка и молоток;
  • устройство защитного отключения с подходящими характеристиками;
  • металлопластиковая труба;
  • тройник;
  • ФУМ-лента;
  • розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

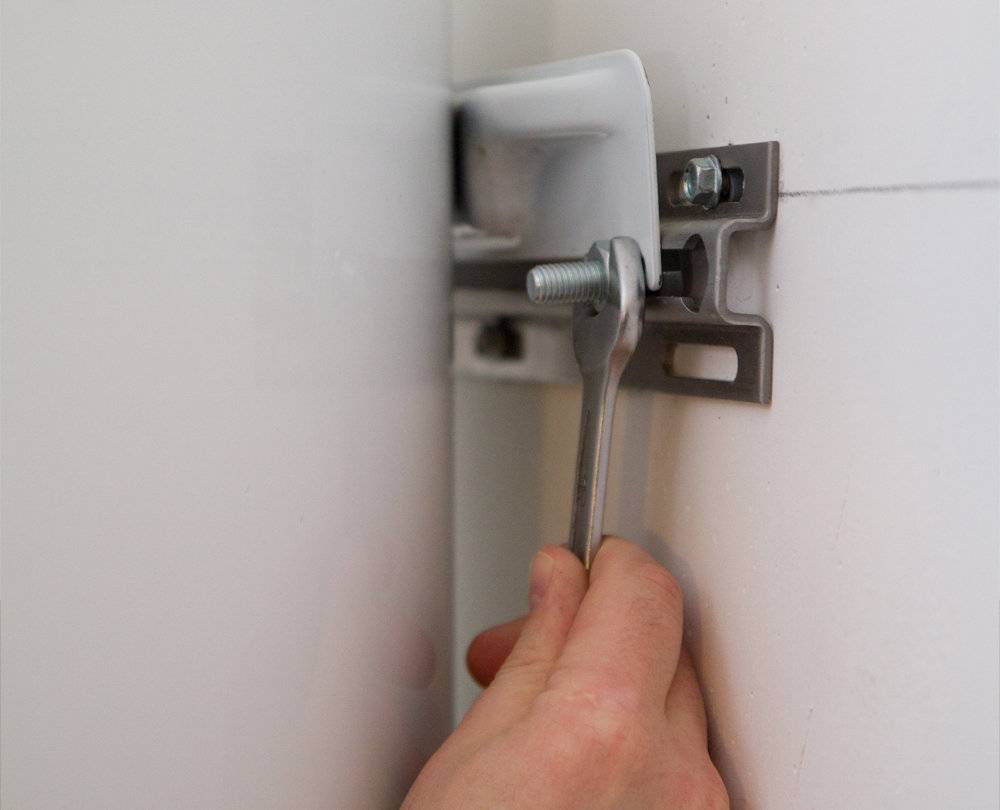

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться
с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли?
Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно
соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под
прибор.

Поскольку регулировать температуру моментально необходимости
не будет, то удаленность от точки использования в нашем случае мы не
рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

Частые ошибки монтажа водонагревателей

Как правильно подключить бойлер, чтобы он надежно работал? Существенные потери тепловой энергии отмечаются в случае неприменения изоляционного материала или использования изоляции маленькой толщины (минимально допустимый размер толщины – 20 мм). Из-за потерь тепла вода нагревается намного дольше.

Ошибкой считается сборка бойлера без расширительного сосуда. Там, где это предусмотрено, конкретно в накопительных устройствах, с технической точки зрения такая схема важна. Расширительный сосуд из-за увеличения количества воды помогает компенсировать рост давления. Хотя многие его заменяют предохранительным клапаном, что тоже возможно.

Нельзя укладывать провод на сильно нагревающиеся поверхности или острые металлические края. Параметры сети с подключенной к ней техникой должно соответствовать тем, которые указаны в паспорте. Уровень установки прибора относительно вертикали и горизонтали не должен быть нарушен. Необходимо наличие заземления. Запрещается подключать технику через удлинитель, так как он не рассчитан на большое значение тока.

Ошибкой монтажа будет несоответствие подключения магистральных линий порядку, который указан на схеме, а также сборка бойлера там, где нет водоснабжения.

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

  • измерительными приборами в виде линейки или строительной рулетки;
  • труборезом ручного или электрического типа;
  • паяльником;
  • ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
  • крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
  • монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
  • тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
  • запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
  • материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
  • гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Подключение накопительного водонагревателя к водопроводу — схема

Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» — это «стояки»
— две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется — то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают — вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!

6 — сливной вентиль — кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся — вода просто не будет вытекать из емкости

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

  • трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
  • сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
  • кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
  • автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
  • необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

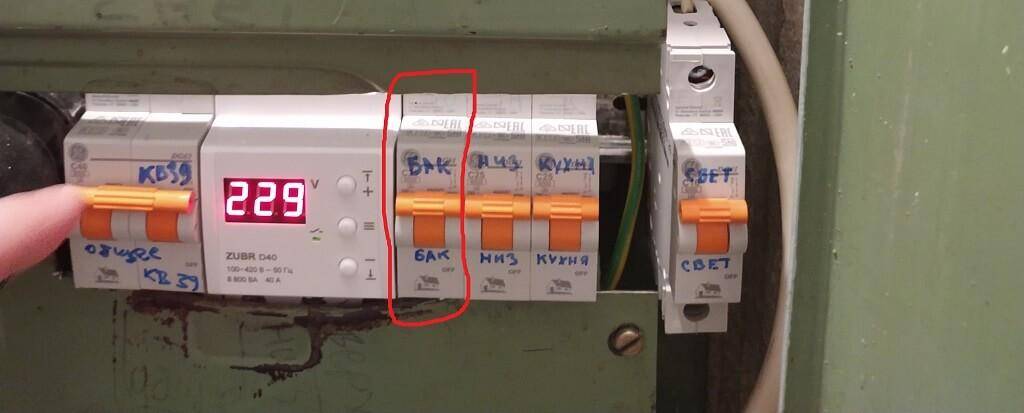

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

  • перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
  • ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
  • отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
  • мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Проточники малой мощности

Однако главное преимущество таких маломощных проточников (до 3,5кВт) в том, что их можно подключать в обычную 16А розетку.

Подойдет даже та, куда вы включаете стиральную машинку.

Все что выше – требует отдельной проводки со щитовой

При этом обратите внимание, большинство моделей на 5,5кВт-6,5кВт имеют на панели два переключателя, которые запускают устройство в трех режимах:. минимальном – 2,2-3,0кВт

минимальном – 2,2-3,0кВт

среднем – 3,3-3,5кВт

максимальном – 5,5-6,5кВт (температура нагрева в летний период 43С)

Для временного использования вполне приемлемо подключить прибор через вилку с розеткой на средних значениях мощности. Но полноценной горячей воды в этом случае не ожидайте.

Особенно зимой, когда вода в трубах и так холодная (+5С).

Ванную даже при мощности 6,5кВт точно не набрать, да и под “электрический душик” не каждый рискнет встать. Не говоря уже про посадку напряжения.

Тем не менее, из-за простоты подключения многих такой вариант вполне устраивает. Это гораздо удобнее тех самоделок, к которым вынуждены порой прибегать жильцы многоэтажек.

Давайте подробнее рассмотрим все этапы подключения проточника в двух вариациях:

на отдельную точку

на весь дом или квартиру

Изучим как эл.монтажные работы (выбора кабеля, УЗО, автомата), так и сантехнические.

Виды бойлеров

Водонагреватели делятся по принципу работы:

  • проточные;
  • накопительные.

Классификация также идет по следующим параметрам:

  • размер;
  • форма;
  • система нагрева (прямая, косвенная, комбинированная).

Проточные бойлеры

Имеют недостатки, делающие их не очень выгодными для квартир в многоэтажках:

  • В таких водонагревателях отсутствует резервуар для воды, и нагрев воды осуществляется за счёт теплообменника с помощью ТЭНа. Данное устройство требует большой мощности и напора воды в системе. Минимальное давление в системе водопровода должна быть не ниже 0,3 атм.
  • При использовании проточного бойлера напор воды будет невысоким, а вода будет не слишком горячей.

Накопительные бойлеры

Такие водонагреватели намного популярнее. Они бывают напорного и безнапорного типа. Основной минус безнапорного бойлера — низкий напор воды. Преимущество такого агрегата — запас воды на случай отсутствия ее в системе водоснабжения. Давление в системе напорного бойлера равно давлению в водопроводной системе.

Накопительные водонагреватели также подразделяются по системе нагрева воды:

  • прямая;
  • косвенная;
  • комбинированная.

Водонагреватели прямого типа работают по принципу обычного электронагревателя, они оснащены ТЭНом (водонагревательным элементом). Тавтология одного предложения.

ТЭНы, в свою очередь, бывают:

  • сухие;
  • мокрые.

Водонагреватель косвенного типа работает за счет теплообмена между теплоносителем (котлом отопления) и водопроводной водой. Существенным недостатком является то, что он требует работы отопительного котла круглый год, а также требуется установка бойлера в непосредственной близости от котла.

Комбинированный тип водонагревателя сочетает в себе свойства прямого и косвенного типов. В зимний период такое устройство может работать от котла отопления, а летом по принципу обычного водонагревателя. Комбинированный водонагреватель является самым выгодным и удобным.

Как проточные, так и накопительные бойлеры бывают напорными и безнапорными. В безнапорных агрегатах отсутствует внутреннее давление — давление внутри водонагревателя практически равно атмосферному.

Напорные бойлеры подразумевают высокое давление внутри бака. Как правило, оно равно давлению в системе водопровода.

https://youtube.com/watch?v=HA9JlpwQXTI

Виды бойлеров

Современные бойлеры бывают двух типов, существенно разнящихся между собой по принципу нагрева воды:

  1. Проточные – нагревают воду по мере использования. Объем горячей воды, выдаваемый таким водонагревателем – неограниченный. В то же время потребляемая им мощность очень высокая.
  2. Накопительные – имеют резервуар, в котором вода подогревается тэнами. Температура воды в резервуаре поддерживается на зафиксированном уровне постоянно.

Выбор бойлера с различным объемом накопительного резервуара основывается на нескольких правилах:

  • 10-15 л – такой бойлер обеспечит горячей водой на мелкие бытовые нужды (например, умывальник);
  • 50 л – этого объема будет вполне достаточно для снабжения горячей водой душевой кабины;
  • 80-100 л – такой объем горячей воды способен удовлетворить все потребности в ней (ванна, душ, кухонная мойка).

В быту более востребованы накопительные бойлеры. И это вполне оправдано, ведь они обеспечат горячей водой сразу несколько точек. Кроме того, в доме всегда будет запас воды.

Виды водонагревателей и особенности их подключения

Перед покупкой и установкой водонагревателя, нужно выбрать тот, который подойдет и по размерам, по типу нагрева и по типу установки.

По размеру стандартные бойлеры делятся два типа:

  1. Небольшие – общий объем воды не превышает отметку в 50 л.
  2. Объемные – крупногабаритные, общий объем которых начинается от 80-100 л.

По типу топлива водонагреватели бывают:

  • Газовые – нагрев обеспечивается путем сжигания газа.
  • Электрические – нагрев происходит за счет электричества. Может потреблять много электроэнергии, средняя мощность 5000-10000 вт. Установка водонагревателя такого типа выполняется в квартирах.
  • Дровяные – сюда входят и водонагреватели, работающие на угле или торфе.
  • Гибридные – могут совмещать несколько способов. Хороший вариант для покупки, если есть перебои с электричеством или газом.

По способу нагрева идет деление на два типа:

  • Проточные – греют воду по необходимости. Она проходит через пространство с горячим ТЭНом.
  • Накопительные – греют всю воду в бойлере.

Виды крепления:

  • Напольные – крепление к полу.
  • Настенные – крепление зависит от модели. Некоторые устанавливаются только вертикально, у других можно менять угол.
  • Встраиваемые – хорошо помещаются в шкафчик или небольшое пространство.

Выбор месторасположения бойлера

Перед тем, как подключить бойлер в квартире, задумайтесь о лучшем месте установки агрегата, учитывая такие моменты:

  • Вода в устройстве не должна замерзать даже зимой;
  • Расстояние агрегата до водоразборной точки должно быть минимально возможным. При значительном отделении точки подачи воды, стоит монтировать несколько устройств;
  • Аппарат должен располагаться вблизи от арматуры холодной и горячей воды для облегчения процесса подвода техники;
  • Перед тем, как подключить бойлер, убедитесь, что между ним и стеной достаточно места для будущего технического обслуживания агрегата;
  • Стена, выбранная для размещения оборудования, должна быть высокопрочной: способной выдерживать массу тяжеловесного агрегата с водой.

Важно! Гипсокартонные конструкции с нагрузками от веса бойлеров не справляются.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
