Трубы отопления – как выбрать для самостоятельного монтажа

Назначение трубопроводов и их характеристики

Виды трубопроводов в отопительных системах

Перед началом расчетов и выбора материалов следует выяснить эксплуатационные особенности тепловых магистралей. Их основная задача – доставка теплоносителя от котла отопления (распределительного узла) к радиаторам и батареям.

На первый взгляд монтаж транспортной магистрали не представляет сложностей. Достаточно учитывать специфику материала изготовления, установить в нужных местах компенсаторы для трубопроводов отопления, обеспечить герметичность. Но по факту после такого непрофессионального подхода во время работы могут возникнуть проблемы. Чтобы избежать их еще на стадии проектирования нужно заранее знать основные требования к организации трубопроводов:

• Номинальное значение давления и температурный режим работы отопления. Трубы должны выдержать максимальное значение этих параметров без деформации и изменения своих эксплуатационных качеств;
• Учитывать особенности выбранной схемы — однотрубная или двухтрубная. Для проведения ремонтных работ на определенных участках необходимы перемычки в трубопроводах отопления. В частности – при обвязке радиаторов;
• Внешние факторы – воздействие прямых солнечных лучей, возможное влияние отрицательных температур и качество теплоносителя. Для сохранения изначальной проходной способности периодически выполняется промывка трубопроводов отопления;
• Соблюдать правила монтажа – угол наклона, расстояние между трубопроводами отопления и предусмотреть наличие запорной арматуры. Наличие группы безопасности для компенсации чрезмерного давления и термического воздействия от теплоносителя.

С чего следует начать проектирование тепловых магистралей в автономной системе? Сначала составляется схема — однотрубная, двухтрубная, коллекторная. Затем необходимо выполнить полный расчет ее характеристики. Прежде всего — выбрать теплового режима работы, гидравлическое сопротивление и оптимальное давление. Основываясь на полученных данных подбираются трубы.

Особенности эксплуатации полипропиленовых отопительных труб

Для того чтобы правильно подобрать функциональные части отопительного оборудования, важно не только рассчитать все его технические характеристики, но и разобраться с тем, в каких регионах применение того или иного материала в качестве основы для системы теплоснабжения будет наиболее актуальным. Несмотря на весьма высокую популярность полимерных конструкций на севере, использование такого материала в качестве основы конструкции системы обогрева может привести к некоторым проблемам

Как уже говорилось выше, в холодных регионах наблюдается серьезная опасность перегрева теплоносителя, циркулирующего в системе, поэтому применение таких материалов определенно связано с некоторым риском для безопасности жильцов

Несмотря на весьма высокую популярность полимерных конструкций на севере, использование такого материала в качестве основы конструкции системы обогрева может привести к некоторым проблемам. Как уже говорилось выше, в холодных регионах наблюдается серьезная опасность перегрева теплоносителя, циркулирующего в системе, поэтому применение таких материалов определенно связано с некоторым риском для безопасности жильцов.

В тех областях, где климат является умеренным и большей частью теплым, полипропилен станет прекрасным решением для устройства отопительной системы, и каких-либо ограничительных мер здесь нет.

Не стоит забывать о склонности этого материала к расширению под воздействием тепла.Ввиду этого свойства полипропилена эксплуатировать его следует с соблюдением некоторых правил:

Использовать в качестве основы для отопительного контура следует лишь те трубы, которые обработаны армированным материалом, более низкий коэффициент расширения, к примеру, стекловолокном или более распространенным алюминием

При этом серьезных финансовых затрат использование таких труб не потребует, что не менее важно. Тем не менее, выполняя устройство отопительной системы собственноручно, лучше всего будет использовать те трубы, которые армированы фиброй

Это позволит сэкономить довольно существенную часть бюджета, поскольку в процессе монтажа не нужно будет использовать специальный инструмент для зачистки, именуемый шейвером. Однако если не применить такое оборудование для установки труб, армированных фольгой на основе алюминия, то соединение их составных частей посредством фитингов выполнять категорически нежелательно. Нелишним также будет помнить о том факте, что изделие, армирование которых выполняется стекловолокном, не так прихотливы в эксплуатации, как другие образцы. Связано это, в первую очередь, с тем, что их структура не подразумевает применение слоев на клеевой основе, что на практике реализуется простым вплавлением фибры в трубу. Подобная мера предотвращает потенциальное расслаивание оборудование.
Выполняя установку полипропиленовых труб, очень важно, чтобы их прямые части не упирались ни в какие поверхности (стены, перекрытия и т.п.). Это значит, что при укладке отопительного контура важно оставить с торцов труб некоторое пространство, необходимое для удлинения, поскольку армирование хоть и снижает показатели расширения материала, но не является полноценным средством избавления от него. Если труба имеет слишком большую длину, то в таком случае лучше всего воспользоваться специальными компенсирующими элементами П-образной формы (как вариант – трубными витками).

Изделия из металлов

Все подобные материалы обладают хорошей прочностью и надежностью. Служат они долго и стоят довольно дешево, но не все.

Надо сразу сказать, что практически во всех квартирах стоят системы отопления, построенные именно на металлических материалах.

Итак, среди подобных выделяют следующие:

• Стальные изделия;
• Медные;
• Алюминиевые.

Сразу нужно сказать, что чистых алюминиевых труб нет, но есть комбинированные. О них речь пойдет немного ниже.

Стальные трубы

Как уже было отмечено, на данный момент абсолютное большинство старых многоквартирных домов имеют систему отопления, построенную на основе именно стальных материалов.

Все подобные материалы изготавливаются из углеродистой стали самого высокого качества.

К достоинствам можно отнести следующие свойства:

• Очень долгий срок службы;
• Высокая степень устойчивости к давлению, гидравлическим ударам, перепадам давления и другим отрицательным явлениям, которые неминуемо встречаются в процессе эксплуатации систем отопления;
• Незначительный коэффициент линейного расширения. Это дает возможность использовать данные виды изделий и для горячего водоснабжения;
• Относительно невысокая цена на данные виды материалов.

Стальные трубы для отопления

Наряду с такими положительными качествами, существуют у этих изделий и отрицательные стороны, к которым можно отнести следующие:

• Как и все стальные изделия, элементы системы отопления из стали подвержены коррозии. Она способна привести в лучшем случае просто к частичной потере давления в системе частного дома, в худшем случае – к протечке. Потеря давления наблюдается тогда, когда внутренний диаметр трубы становится существенно меньше, по отношению к первоначальному;
• Проводимость блуждающих токов, которые только отрицательно сказываются на внешнем и особенно внутреннем состоянии материалов.

Что касается вопросов монтажа, то тут есть только два варианта:

• При помощи сварки;
• При помощи резьбовых соединений.

Первый случай потребует некоторых навыков. Второй довольно простой: все элементы системы отопления частного дома просто скручиваются между собой. При этом используется либо ФУМ-лента, либо пакля со специальным герметиком.

На фото ниже представлены некоторые соединительные элементы:

Медные изделия

Это, пожалуй, самый лучший из всех предложенных материалов и для систем отопления, и для систем водоснабжения. Медь имеет отличную стойкость ко всем коррозийным процессам.

Медные трубы для отопления

Сегодня различают два вида:

• Отожженная;
• Не отожженная.

Отожженная медь способна легко гнуться, поэтому может принимать любые изгибы. Не отожженная медь продается в виде прямолинейных отрезков, так как гнется очень плохо.

Надо сказать, что у медных материалов очень много преимуществ, по сравнению со всеми остальными. Однако есть один существенный недостаток, который не позволяет им войти в широкое применение – это их стоимость.

Характеристики материалов для изготовления труб

Таблица диаметров пластиковых труб для отопления

Производители выпускают трубопроводы из нескольких типов материалов.

Полимерные

Изделия, для которых используется пластиковый материал – сшитый или обычный полиэтилен. После вычислений можно установить, какой диаметр пропиленовых труб нужен для отопления частного дома в зависимости от типа оборудования:

• одна или две батареи – 16 мм;
• радиатор или группа радиаторов с мощностью 1-2 кВт (стандартные), до 5 батарей мощностью до 7 кВт – 20 мм;
• плечо тупиковой разводки (крыло дома), радиаторы до 8 шт. общей мощностью до 11 кВт – для отопления лучше использовать пропиленовые трубы диаметром 25 мм;
• один этаж (до 12 радиаторов с общей мощностью до 19 кВт) – 32 мм;
• магистраль из 20 радиаторов до 30 кВт мощностью – 40 мм.

Стальные

Отличаются прочностью и хорошей теплоотдачей, но сложны в плане монтажа. Поверхность арматуры из нержавейки не подвергается коррозии, характеризуется гладкостью. Стальная отопительная арматура по ГОСТ 3262-75 классифицируется по наружному диаметру, от которого зависит толщина стенок. Данные указаны в таблице.

Наружный диаметр	Толщина стенок
Легкие	Стандартные	Усиленные
21,3	2,5	2,8	3,2
26,8	2,5	2,8	3,2
33,5	2,8	3,2	4
42,3	2,8	3,2	4
48	3	3,5	4

Стандартные и легкие модификации применяются для организации квартирного или домашнего отопления.

Медные

Материал отличается хорошей теплопроводностью, стойкостью к коррозии, способностью к растяжению. При замерзании теплоносителя системы может работать, сохраняя герметичность. Особенности размеров медной арматуры указаны в таблице.

Диаметр, мм	Толщина стенки, мм	Вес м.п., гр
15	1,5	391
18	2	480
22	2	590
28	2,5	1420
42	3	1700

При наличии 5-8 радиаторов в квартире и 2-3 развилок в частном доме можно самостоятельно вычислить диаметр трубы для отопительной магистрали. С этой целью допускается работать с формулами и таблицами. Организация сложной системы с несколькими уровнями предусматривает использование специальных онлайн-программ.

Конструкции регистров

Каждый отдельный регистр сваривается из одной или нескольких труб, расположенных вертикально или горизонтально. Используется материал диаметром 32–200 мм (чаще 32–80 мм). Выбор размера сечения регистра ограничивается мощностью котла – вода в широких объемных резервуарах не прогревается до нужного уровня.  Длина и количество труб зависит от параметров конкретного помещения: площади, утепления, наличия других теплоотдающих элементов в комнате. Для того чтобы теплоотдача от панели была максимальной, расстояние между двумя трубами при сварке делают на 5 см больше их диаметра. Таким образом увеличивается площадь, с которой излучается тепло в пространство. При меньшем расстоянии регистр из гладких труб будет тратить тепло на обогрев самого себя, а при большем в создаваемой тепловой «стене» будут воздушные «дыры», КПД понизится. Соединяются трубы между собой при помощи сварки (реже – резьбовым соединением) тонкими поперечными трубками – патрубками.

Существуют различные конструкции этого вида теплоотдающих элементов: регистры отопления из гладких труб (круглых или профильных) и оребренная труба. Последний вариант представляет собой обогревающий элемент, на котором с высокой частотой наварены перпендикулярные металлические пластины. Сделано это для увеличения площади теплоотдачи и повышения коэффициента полезного действия прибора. Внешний вид оребренной трубы оставляет желать лучшего, чаще ее используют для обогрева нежилых помещений. В квартирах оребренную конструкцию предпочитают заменять на более «цивилизованный» вариант.

Горизонтальный регистр. По форме горизонтальные регистры бывают S-образными (змеевидными) и секционными, представляющих собой несколько параллельных труб, образующих одну секцию. По сути однотрубная S-образная система представляет собой отопление из труб без батарей. Если монтаж трубопровода осуществляется с небольшим уклоном – 0,05%, то насос для системы не требуется, вода циркулирует естественным образом. При использовании горизонтального регистра возможно любое подключение – верхнее, диагональное, нижнее или боковое.

Вертикальный вариант. Регистры и радиаторы вертикальные – это ряд вертикально сваренных тонких трубочек. В данной конструкции не уместны трубы больших диаметров, так как устанавливаются они чаще там, где пространство ограничено – например, при замене батарей на регистры в результате присоединении лоджии. Для движения жидкости по вертикали необходим циркуляционный насос. Главным достоинством этих образцов по сравнению с горизонтальными является эстетичность внешнего вида. Аккуратно сваренный вертикальный радиатор отопления может стать украшением помещения сам по себе или с применением элементов декора.

Монтаж системы отопления металлопластиковыми трубами

Трубы из металлопластика легко меняют форму и достаточно удобны при установке. Дополнительное преимущество – отсутствие необходимости в дорогостоящем инструменте, имеют привлекательный внешний вид, поэтому покраска системы не требуется. Можно обойтись даже без специальных ножниц (заменить ножовкой по металлу) и трубогиба (достаточно пружины).

Для того, чтобы трубы для отопления металлопластиковые согнуть, используют различные трубогибы и наружные или внутренние пружины (оправки). Величина радиуса изгиба зависит от наружного диаметра изделия, но не может превышать четырех диаметров.

Последовать монтажа с разъемными фитингами

Разъемные (резьбовые и компрессионные) фитинги достаточно дорогие, но без них невозможно создать соединения труб с приборами. В случае необходимости эти элементы возможно демонтировать и установить еще раз (в компрессионных нужно заменить обжимное кольцо).

Независимо от используемого фитинга, сначала необходимо отрезать кусок трубы нужной длины, откалибровать конец и убрать фаску. При отрезании следует соблюдать перпендикулярность по отношению к оси. И наличие фаски, и неровности при отрезании могут привести к нарушению герметичности соединения.

Если фитинг резьбовой (муфта, тройник, крест), то достаточно прикрутить к его концам трубы. Если же – компрессионный, то оснащен специальной гайкой, которую следует закрутить при помощи гаечного ключа сразу после того, как труба вставлена в фитинг. Как резьбовые, так и компрессионные при монтаже не требуют использования специальных инструментов, но за ними в процессе эксплуатации необходимо следить, так как подобные соединения имеют свойство расслабляться. Они используются для открытой прокладки, а так же для присоединения к коллекторам, установке радиаторов и состыковке с вентилями.

Последовательность с пресс – фитингами

При необходимости замонолитить металлопластиковые трубы для отопления, монтаж производится при помощи пресс – фитингов, не подлежащих разборке и не требующих ухода во время эксплуатации. В этом случае не обойтись без пресс – инструмента, обжимающего гильзу вокруг штуцера.

При монтаже системы отопления можно использовать фитинги из пластика, бронзы и латуни.

Трубы для отопления металлопластиковые имеют не только достоинства, но и недостатки:

• конструкция в виде «слоеного пирога» ослабляется при многократных деформациях, вызванных колебаниями температуры;
• сечение фитингом уже, чем сечение труб;
• качественные фитинги стоят очень дорого;
• контрафактные материалы создают проблемы во время эксплуатации системы отопления;
• металлопластик неустойчив по отношению к ультрафиолетовым лучам, механическим и термическим воздействиям.

Стоимость качественного металлопластика не может быть ниже 90 рублей за метр. Это следует учитывать при покупке. Например, металлопластиковые трубы для отопления rehau с диаметром 16 мм стоят 119 рублей за метр, с диаметром 40 мм – 959 рублей за метр.

Монтаж систем отопления и водоснабжения значительно упростился с появлением на рынке нового строительного материала – металлопластиковых труб. Они обладают рядом преимуществ: легко гнутся и уверенно сохраняют заданную форму, устойчивы к коррозии, не требуют покраски, имеют меньший уровень шума потока жидкости, обладают легким весом, проходное сечение не сужается во время всего периода эксплуатации.

Полиэтилен инертен по отношению к агрессивным средам, и металлопластиковые трубы не подвержены коррозионному воздействию.

Независимо от того, какие диаметры металлопластиковых труб используются в монтаже, коэффициент расширения материала всегда одинаков.

Это обеспечивает надежность и долговечность трубопровода

Немаловажно, что эти изделия могут контактировать с любыми материалами, в том числе бетоном. Они хорошо зарекомендовали себя в условиях российского климата и могут работать без утепления при температуре -25°С. В продажу поступают бухтами, а измеряются – погонными метрами

Податливы к изгибу, что позволяет производить монтаж без использования специального инструмента

В продажу поступают бухтами, а измеряются – погонными метрами. Податливы к изгибу, что позволяет производить монтаж без использования специального инструмента.

Последовательность вычисления сечения отопительных магистралей

Для коммуникаций с циркуляционными насосами понадобится учесть объем теплоносителя в системе, общую протяженность теплотрассы, эталонную скорость потока, теплопередачу отопления, мощность оборудования, величину сопротивления и давление без насоса.

Чтобы выяснить размер изделий, понадобится сделать поправку на снижение КПД – сопротивления поворотов, изгибов и фитингов. Вычисления можно проводить по формуле H = λ(L/D)(V2/2g), где:

• Н – высота нулевого давления без напора в м;
• λ – коэффициент сопротивляемости труб;
• L – длина магистрали;
• D – внутренний диаметр трубы в мм;
• V – скорость потока в м/с;
• g – ускорение свободного падения, равное 9,81 м/с2.

Порядок действий, если трубу прорвало

В случае аварии тепловой трубы меры необходимо принимать незамедлительно. Чтобы неполадки были устранены правильно , вызывается ремонтная бригада либо дежурный сантехник. Если при установке выдержано нормируемое расстояние , то к участкам обеспечен независимый доступ.

Не всегда есть время на ожидание помощи, если прорвало трубы отопления. Что делать в таком случае, определяется возможной угрозой затопления помещения и опасностью для человека. В такой ситуации лучше самостоятельно предпринимать любые действия, которые ограничивают зону распространения воды

Важно помнить, что температура теплоносителя достаточно высока

Если трубу прорвало, то можно подставить под струю любую подходящую емкость для сбора жидкости, чтобы не повредить ламинат или другое напольное покрытие. Хотя ламинат может испортиться и при незначительном воздействии на него горячей воды

Важно также постараться перекрыть стояк при помощи вентилей. Они обычно устанавливаются и в подвале, и в квартире

Управляющие вентили отопительной системы зачастую располагаются на подводящей магистрали.

При поломке батарей или если прорвало трубу горячей воды, при манипуляциях по устранению или снижению уровня ущерба лучше применять толстые резиновые перчатки.

При прорыве трубы отопления стоит помнить, что температура вытекающей воды очень высока

Материалы для производства труб отопления

Важно не только то, какой диаметр труб для отопления выбирает пользователь, но еще и размеры гильзы, используемой для прокладки изделий через стены дома или квартиры. Сечения отопительных труб обязаны быть меньшими, нежели сечения этих гильз

При этом не стоит забывать, что применение разных материалов предполагает оперирование разными видами исчислений. На данный момент трубы для систем отопления могут быть:

• полимерными (полипропилен с армированием, сшитый полиэтилен) – выгодный и удобный вариант для монтажа в частных домах;
• стальными – мало популярны из-за небольшого срока эксплуатации, который обусловлен коррозией труб, сложностями ухода за ними, трудностями проведения ремонтных работ и установки;
• медными – дорогие, но по-настоящему качественные изделия;
• металлопластиковые – вне зависимости от того, какой диаметр труб для отопления был выбран, не рекомендованы к применению (они лопаются на изгибах при повышенных температурах).

Пластиковые и медные изделия маркируются по внешнему сечению, металлические – по внутреннему. Если система монтируется из разных по материалу изготовления конструкций, об этом нельзя забывать. Таблица диаметров труб отопления, приведенная ниже, дает возможность легко определиться с соответствием наружного сечения (в миллиметрах) полипропиленовых и металлопластиковых изделий.

Полипропилен	Металлопластик	Полипропилен	Металлопластик
125	110	50	40
110	90	40	32
90	75	32	25
75	63	25	20
63	50	20	16

Также несложно найти и другие таблицы подбора диаметров труб отопления на специализированных сайтах всемирной паутины. С их помощью следует проводить работы по обустройству комбинированных (медь плюс сталь, металлопластик плюс металл и пр.) систем.

№9. Металлопластиковые трубы для отопления

Металлопластиковые трубы многие называют наиболее сбалансированными по соотношению цена/качество. Такая народная любовь имеет под собой серьезные основания. Изделие производят на основе полиэтилена и алюминиевой фольги: внешний и внутренний слой – это пластик, посредине находится фольга, которая играет роль каркаса и придает конструкции жесткость, а связывает все слои клей с высокими показателями адгезии к металлу и пластику. Подобное строение позволяет говорить о массе преимуществ:

• устойчивость к коррозии, ведь теплоноситель контактирует только с пластиком;
• внутренний слой гладкий и не накапливает отложения;
• герметичность и непроницаемость кислорода, поэтому металлические детали системы будут в безопасности;
• материал хорошо гнется, поэтому можно легко создать эффективную систему отопления даже в помещениях сложной конфигурации. Более того, продают трубы в бухтах по 50-500 м, поэтому одним отрезком можно выстроить систему отопления в больших пространствах, а чем меньше мест соединения, тем меньше вероятность протечки;
• долговечность до 50 лет;
• относительно несложный монтаж;
• материал не передает блуждающий ток.

Минусы:

• неустойчивость к механическим нагрузкам и открытому огню;
• низкая устойчивость к ультрафиолетовым лучам, поэтому лучше использовать защиту в виде гофротрубы;
• цена в два раза выше, чем на полипропиленовые трубы.

Также стоит отметить такое свойство, как отсутствие линейного расширения. С одной стороны, можно смело вмуровывать трубы в стены, не боясь повредить будущую отделку. С другой стороны, если теплоноситель замерзнет, материал не выдержит нагрузки и порвется. Это хороший вариант для постоянно отапливаемых посещений.

Соединять элементы можно посредством разъемного, условно разъемного или неразъемного фитинга

Для последнего необходимо специальное дорогое оборудование, а при монтаже резьбового фитинга требуется большая осторожность, так как гайкой можно повредить трубу

Особенности при выборе системы разводки

Составление проекта нужно доверить опытному специалисту, который сможет подобрать оптимальную схему и определить, какие именно нужны трубы.

Одно и двухтрубная разводка

Разводка выбирается в зависимости от количества этажей в доме и особенностей архитектуры здания. Она может быть:

• одно- и двухтрубной;
• коллекторной (лучевой).

Для двухтрубных систем необходимо двойное количество материалов, но именно они наиболее распространены в домах частного типа.

Такая схема отличается наличием нижней и верхней разводки и обеспечивает равномерный и быстрый нагрев батарей. Благодаря этой особенности понадобится меньше радиаторов.

Коллекторная разводка

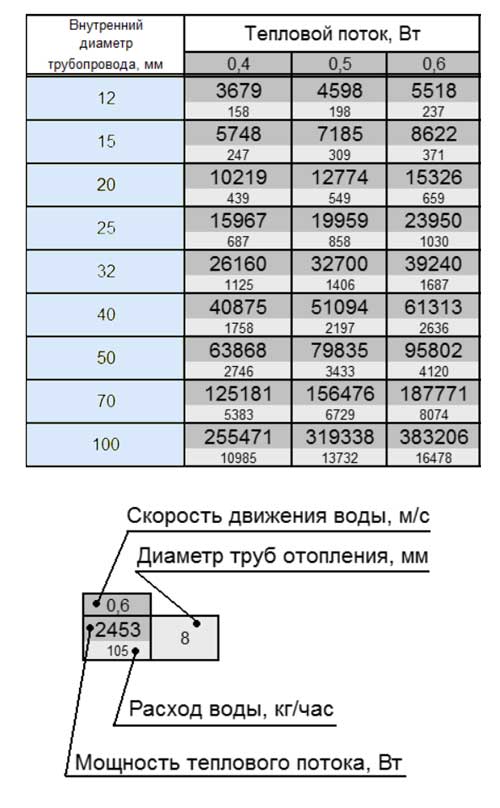

Расчет диаметра труб для отопления дома

Важно не только правильно выбрать материал труб, но и подобрать оптимальный диаметр трубопровода. При необходимости установки значительного количества радиаторов, лучше сделать выбор в пользу трубной продукции из полипропилена с большим сечением, например, 32×5,4

К таким изделиям подводятся трубы из металлопластика размером 26×3

При необходимости установки значительного количества радиаторов, лучше сделать выбор в пользу трубной продукции из полипропилена с большим сечением, например, 32×5,4. К таким изделиям подводятся трубы из металлопластика размером 26×3.

Соединение элементов трубопровода, изготовленных из металлопластика и полипропилена, выполняется с учетом параметров металлических труб. Для изделий размерами 20×2 нужный диаметр полипропилена составляет 25 мм с толщиной стенки 4,2 мм, а для металлопластиковой трубы сечением 16 потребуются полипропиленовая продукция 20×3,4. При подсоединении труб к радиаторам при сборке двухтрубной разводки необходимо использование полипропилена 20×3,4.

Несмотря на многочисленные споры, использование труб сечением больше 1,2 дюйма нерационально. При устройстве домашней системы отопления утверждение, что есть возможность достижения более высокой температуры при условии монтажа труб и вентилей терморегулирования больших диаметров является ошибочным.

Для эффективного функционирования системы, протяженность магистрали от котельной установки до крайнего радиатора не должна превышать 25 м, а предельная мощность самого котла должна ограничиваться 12 кВт.

Исходя из многолетнего опыта, можно отметить, что наиболее эффективная работа отопительной системы достигается при использовании трубы 20×3,4 и шести радиаторов, каждый из которых собран из 10 секций. При установке большего количества батарей потребуется увеличение длины питающей линии, что приведет к неравномерности прогрева радиаторов, которые находятся на удалении от котельной установки.

Тонкости монтажа трубопровода

Для монтажа трубопровода из стальных труб необходим сварочный аппарат (для электродуговой или газовой сварки), болгарка, набор гаечных ключей. При этом даже для устройства разъемных муфтовых соединений с резьбовым сгоном необходимо выполнение сварочных работ. Сложность монтажа с использованием продукции стального металлопроката усугубляется необходимостью в квалифицированных сварщике и слесаре.

Трубопровод из полимерных материалов монтируется с использованием компрессионных и обжимных фитингов (для разъемных стыков) или при помощи диффузионной спайки.

Арматура, изготовленная из меди, также собирается с использованием обжимных и компрессионных, а также капиллярных фитингов. Монтаж таких систем в состоянии выполнить один слесарь, которому для работы потребуются расшивка, паяльник и раздвижные ключи. Помимо инструментов, также нужны флюс, припой и фитинги.

Теплопровод из полимеров собирается на обжимные и компрессионные фитинги (для разъемных стыков) и диффузионным спаиванием. Монтаж может выполнить один человек даже без опыта работы. Для соединения необходимо лишь установить фитинг на торце, нагреть стыки специальным агрегатом и плотно прижать их.

Вывод

Каждый материал, который используется для изготовления труб, обладает недостатками и достоинствами. Для дачных домов с сезонным отоплением рационально выбирать медные, металлопластиковые либо выполненные из нержавеющей стали трубы. Для жилых частных домовладений целесообразно использовать изделия РЕХ или полипропиленовые, которые отличаются отличными эксплуатационными характеристиками и более доступной стоимостью по сравнению с металлическими.

Видео по теме:

Трубы из металлопластика (МП)

Еще одной разновидностью пластиковых труб для отопления являются трубы из комбинированного материала, сочетающего в себе пластик и алюминиевую фольгу. Эти материалы склеиваются между собой с помощью специального клея, образуя пятислойный «пирог»: пластик — клей — фольга — клей — пластик.

Опрессовка металлопластиковой трубы.

МП труба является самой прочной среди вышеперечисленных разновидностей: она способна выдержать давление более 25 бар при температуре + 25°C.  Как и РЕ-Х труба, МП труба гибкая и хорошо подходит для сложных контуров. Выпускается в бухтах длиной до 500 м.

Соединение МП труб может быть трёх типов: разъёмное, компрессионное или неразъёмное. Первое не представляет труда (кроме гаечного ключа больше ничего не требуется), последние два типа требуют применения специального оборудования, что ограничивает возможность монтажа своими силами.

Правильный выбор

После ознакомления с техническими характеристиками труб, следует знать, что и на качество отопления влияет диаметральный размер. До того, как подобрать диаметр труб для отопления, следует знать – этот параметр повлияет на гидродинамические показатели. Поэтому к этому вопросу следует подходить с умом.

Многие задаются следующим вопросом: как выбрать лучший диаметр и размер для частного дома? Первое, что берется в расчет – способ подачи теплоносителя. При автономной системе необходимо учитывать материал, из которого изготовлены трубы и саму схему отопления. В случае, когда имеется централизованная магистраль, то изделия выбираются по тому же принципу как в квартирах. Следует знать, что на расчет диаметра полипропиленовых труб отопления влияет наличие или отсутствие насоса в системе.

Есть несколько моментов, на которые следует обратить внимание:

• внутренний диаметр – основной показатель, по которому определяется размер трубы;
• внешнее сечение подразделяется также на несколько видов: большое (более 4,6 см), среднее (10,2-40,6 см) и малое (0,5-10,2 см);
• условное сечение – некоторые производители округляют параметры и переводят их в такую измерительную систему, как дюймы.

Разновидности труб отопления

Конечно, понятно, что первая и вторая характеристика имеет разницу, равную толщине используемого материала. Но специалисты отмечают тот момент, что при принудительной системе самый оптимальный вариант – это подбор труб с малым диаметром. Это обусловлено несколькими причинами:

1. Экономится время для нагрева, а это уже помогает сберечь финансы при оплате электроэнергии.
2. Малый диаметр труб не позволяет воде слишком быстро передвигаться по системе.
3. Чем меньше сечение, тем легче произвести монтаж своими руками.
4. С точки зрения экономии, такие трубы будут стоить меньше.

Но сразу стоит оговорить, что нельзя покупать маленькие трубы только потому, что хочется сэкономить. Необходимо ориентироваться на проект системы, иначе изделия не будут выполнять полноценно свое предназначение – отапливать дом. Не лишним будет знать и тот момент, что оптимальная скорость движения воды по трубам равняется 0,3-,07 м\с.

Выбор источника тепла (котла) для дома

В зависимости от типа источника тепла, расположенного в доме, во многом зависит, какие будут использоваться трубы для систем отопления.

Газовый котёл и оборудование

В случае, когда дом газифицирован, обычно предполагается использование настенного газового котла, оборудованного:

• насосами;
• встроенной автоматикой;
• элементами защиты.

Если в доме нет дымохода, выбирается котёл, имеющий закрытую камеру сгорания.

Для забора воздуха и отвода газов используется коаксиальная труба, которая выводится непосредственно через стену.

В случае, когда известно, что расход воды будет большой (более 100 л), надо продумать, как и где установить дополнительный расширительный бак. Он будет регулировать давление воды, подаваемой в трубы под отопление, компенсируя её неизбежное расширение при нагревании.

Электрический котёл

В случае использования электрического котла следует выбирать вариант, при котором система будет оснащена:

• насосами;
• встроенной автоматикой;
• группой безопасности;
• расширительным баком.

Подающий водопровод оборудуется группой безопасности. Обратный трубопровод – насосом и расширительным баком.

Твердотопливный котёл

При использовании котла на твёрдом топливе реализовывать отопление пластиковыми трубами своими руками следует лишь в случае, когда есть полная уверенность в том, что сварка труб будет произведена профессионально.

Поскольку на выходе из котла температура теплоносителя может превышать 100 °C, нужно с особой тщательностью разрабатывать схему его обвязки.

Схема обвязки твердотопливного котла

Для устройства системы отопления с использованием твердотопливного котла лучшим вариантом будет пригласить для проведения работ специалистов.

Давление и температура в системе отопления

При создании автономных систем вы сами определяете необходимую температуру носителя в контуре. Какой-либо утвержденной нормы нет. Этот показатель зависит не только от условий окружающей среды и ваших собственных предпочтений, но и от значения коэффициента теплопередачи батарей. Это параметр наиболее низкий у конструкций из чугуна. Биметаллические изделия характеризуются средним значением коэффициента. Самый высокий параметр у батарей, сделанных из алюминия.

Чтобы рассчитать необходимое вам число радиаторов и количество секций у них нужно учитывать паспортную тепловую мощность. Его задают исходя из того, что температура носителя будет составлять семьдесят пять градусов.

В принципе, указанный температурный режим — оптимальный. Но если изменятся условия внешней среды, его нужно изменять в большую или меньшую сторону. В зависимости от обстоятельств. Регулировка температуры позволит вам создать более комфортные условия в помещении, и снизить энергетические издержки.

Если для создания отопительного контура вы выберете полипропиленовые каналы, учтите, что температурный режим внутри них не должен превышать девяноста пяти градусов.

Чтобы сделать работу системы более эффективной лучше увеличить число батарей или секций у них, чем повышать температуру носителя выше указанной отметки.

Для контроля за показателем давления нужно использовать манометр. Расширительные баки позволят вам избежать возникновения недопустимого в системе напора.

Использование стекловолокна в качестве армирования

Любая полипропиленовая труба имеет армирование стекловолокном или алюминиевой фольгой. Однако из-за того, что алюминиевая фольга значительно удорожает изделие, многие производители отказались от ее использования, заменив на стекловолокно.Само по себе стекловолокно боится отрицательных температур, а также не переносит падений. Но зачастую полипропиленовые трубы как раз-таки хранятся в неотапливаемых складах магазинов и оптовых баз. Также сложно проверить, как транспортировался материал с завода производителя до конкретного магазина. Из-за этого есть вероятность получить некачественное изделие, и проверить все ли в порядке с армированным слоем, вы никак не сможете.
