Насос циркуляционный для отопления: виды и характеристики, как правильно выбрать, обзор популярных моделей и производителей, их плюсы и минусы

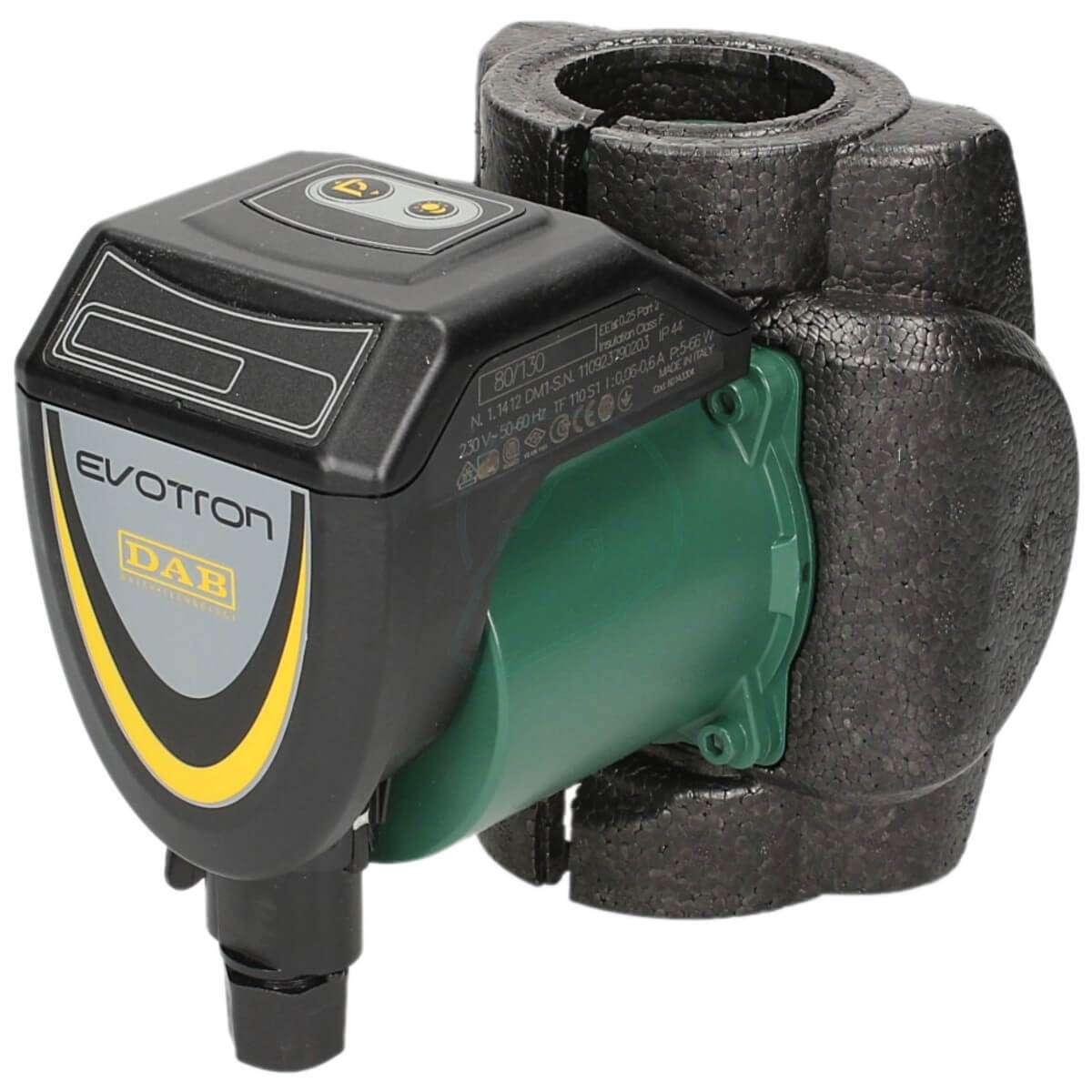

DAB EVOTRON 40/180


​Фото:https://beru.ru

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос EVOTRON 40/180 (27 Вт)

Напор

Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.

ВИХРЬ ЦН-25-6

​Фото:https://beru.ru

Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

Циркуляционный насос ЦН-25-6 (90 Вт)

Основные правила опрессовки системы отопления своими руками

Проведение подготовительных работ перед опрессовкой

В каждой отопительной системе поддерживается рабочее давление, обеспечивающее движение по контуру теплоносителя, необходимого для нагрева труб и радиаторов отопления, которые, в свою очередь, обогревают окружающий их воздух в помещении. Сила же рабочего давления должна быть достаточной для поднятия теплоносителя на необходимую высоту (подробнее: “Рабочее давление в системе отопления – нормы и испытания”). Из этого следует заключение о том, что для более высоких домов требуется большее значение давления системы.

Порядок проведения опрессовки системы отопления начинается с подготовительных работ, включающих следующие этапы:

  • Проверка запорной арматуры (к примеру, вентилей) на каждом участке системы
  • Проверка герметичности, которую можно обеспечить уплотнением сальниками необходимых участков
  • Осмотр и, при необходимости, проведение ремонта элементов, предназначенных для изоляции трубопровода
  • Отключение здания, в котором проводится опрессовка контура, при помощи заглушки от общей отопительной системы

Далее спускной кран, находящийся на «обратке», подготавливается для дальнейшего заполнения труб водопроводной водой. При заполнении отопления системы водой необходимо перекрыть задвижки, краны, а воздушники оставить открытыми.

Как проводится опрессовка системы отопления

Для частных домов теплоноситель в системе отопления во время проведения опрессовки должен находиться под давлением в 2 атмосферы. При поступлении в систему отопления, он вытесняет воздух, скопившийся в трубах. Теплоноситель, в качестве которого выступает обычная водопроводная вода либо антифриз, должна заполнить каждый элемент трубопровода. Использование в качестве теплоносителя антифриза является более дорогим решением, однако в этом случае вы будете застрахованы от повреждения замерзшей системы в случае отключения отопления.

Если вы точно соблюдаете порядок опрессовки системы отопления, то своевременно обнаружите малейшую неисправность системы

Обратить внимание следует, в первую очередь, на батареи отопления, запорную арматуру, прокладки и резьбовые соединения. Слабыми местами являются залитые в пол элементы системы. Обнаружив требующие ремонта участки, из системы следует слить всю воду и заменить или же исправить поврежденные места

Обнаружив требующие ремонта участки, из системы следует слить всю воду и заменить или же исправить поврежденные места.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

  • теплоноситель никак не соприкасается с воздухом в помещении;
  • внутри герметичной системы трубопроводов давление выше атмосферного;
  • расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

  1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
  2. Трубы подачи и обратки располагают под наклоном.
  3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
  4. Давление внутри открытой системы отопления равно атмосферному.
  5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

  • на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
  • подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

  1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
  2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
  3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
  4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
  5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Характеристики: таблица

Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.

Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора

Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм

Какой поставить насос в зависимости от потребности помещения в тепле

Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.

Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.

Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.

Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.

Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.

Как правильно подобрать производительность для частного дома

Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.

При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:

G=Q:(1,16xDT).

Q — тепловая потребность отапливаемого помещения в ваттах.

DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.

1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.

Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.

В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.

Как выбрать с учетом расчёта давления

Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:

H=(FxRxL)/(p x g).

Или (F x R x L)/ 10000(м).

Н — максимальная высота водяной струи в метрах, собственно сам напор.

F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.

R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.

p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.

g – высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.

Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.

Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.

Назначение и принцип действия циркуляционного насоса

Циркуляционный насос предназначен для принудительной прокачки теплоносителя по всем элементам системы отопления. Он не допускает образования застойных зон и увеличивает скорость движения теплофикационной воды. За счет этого все теплообменные процессы протекают с повышенной интенсивностью, что положительно сказывается на эффективности обогрева здания.

Такие насосы имеют герметичный металлический корпус, внутри которого вращается вал с закрепленной на нем крыльчаткой. Агрегат приводится в движение электрическим двигателем, все элементы проводки которого надежно защищены от попадания влаги.

Вращающееся совместно с валом рабочее колесо создает разрежение в приемном патрубке, который засасывает в себя воду. Кинетической энергии вращения достаточно, чтобы жидкость выбрасывалась из нагнетательного патрубка с повышенным давлением, которое может быть от десятых долей до нескольких атмосфер. За счет него теплоноситель прокачивается по теплофикационному контуру и вновь возвращается на прием насоса.


Схема установки циркуляционного насоса в системе отопления.

Плюсы и минусы

Как и любой другой прибор, циркуляционные насосы имеют свои плюсы и минусы.

  • Игнорирование небольших огрехов системы отопления наподобие зауженных участков или наличия контруклонов.
  • Более высокая скорость обогрева: система разгоняется в течение нескольких минут и постоянно циркулирует теплоноситель, за счет чего помещение прогревается значительно быстрее.
  • Надежность и стабильная работа – рабочего ресурса таких водяных насосов хватает на долгие годы.
  • Простота эксплуатации.
  • Повышенная производительность системы отопления.
  • Повышение расхода электроэнергии.
  • Прибор может перестать работать в связи с отключением электричества. В частности, в сильные морозы подобный сбой в работе может привести к серьезным последствиям. Поэтому настоятельно рекомендуем приобретать также генератор.
  • дополнительные затраты на монтаж и модернизацию устройства.

Wilo

История немецкого производителя Wilo берет начало в 1872 году. Не смотря на пертурбации с собственниками, основное направление деятельности – помповое оборудование во всевозможных модификациях – не изменилось и до настоящего времени. С развитием технического прогресса эта ветвь разрослась до крупномасштабного производства климатического оборудования. На рынке России продукция Wilo представлена собственной сетью торговых представительств. Сервисное обслуживание выполняют свои и авторизованные мастерские, обеспечивающие стабильную работу реализуемого оборудования на достаточно продолжительный срок. Наглядным примером активной деятельности являются комплексные предложения по системам отопления, устанавливаемые с 2015 года. На которые производитель дает 4 года официальной гарантии.

Некоторые модели Wilo
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Yonos PICO 15/1-410 / 2.74…20-10…+1100…+40Резьба / 11606051
Wilo Star-RS 25/44 / 328-38-48Резьба /1½664664
Yonos MAXO 50/0,5-1231 / 12.815…600Комбинированные фланцы PN6/1051045573

Смотреть видеоролик, рассказывающий о истории и современном производстве компании Wilo:

Leberg GRS 25/4 (180 мм)


​Фото:https://beru.ru

Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.

Циркуляционный насос GRS 25/4 (180 мм) (88 Вт)

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Расчет напора

Напор – это одна из важных характеристик, без учета которой невозможно сделать правильный выбор помпы для контура отопления. Данную величину принято измерять в метрах водяного столба. По сути, напор – это параметр, показывающий высоту, на которую помпа способна поднять теплоноситель.

При расчете напора очень важно учитывать потери давления воды, по причине прохождения ее по всем ответвлениям и поворотам, сужениям и расширениям трубопровода. При этом учитывается количество различных фитингов и запорной арматуры, встречающихся на пути теплоносителя, которые также оказывают некое сопротивление

Ниже приведена таблица, в которой указаны приблизительные значения потерь давления в системе, полученные опытным путем.

Зная показатель сопротивления, расчет напора циркуляционной помпы выполняется по формуле: H =R x L x ZF/10000.

  • Н – напор циркуляционного аппарата.
  • R – потери давления (см. таблицу выше).
  • L – длина всего отопительного контура. То есть, общая длина труб подачи и обратки.
  • ZF – коэффициент дополнительного сопротивления, который относится к различной арматуре и фасонной части. Значение данного коэффициента для арматуры и фитингов равняется 1,3, для термостатических вентилей – 1,7, а для смесителей и устройств, которые предназначены для предотвращения естественной циркуляции – 1,2.
  • 10000 – коэффициент преобразования метров водяного столба в Па.
